HGH20CA це квадратна каретка без фланця для профільної рейкової направляючої серії HG типорозміру 20. Каретка працює на рейці HGR20 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.
Будова

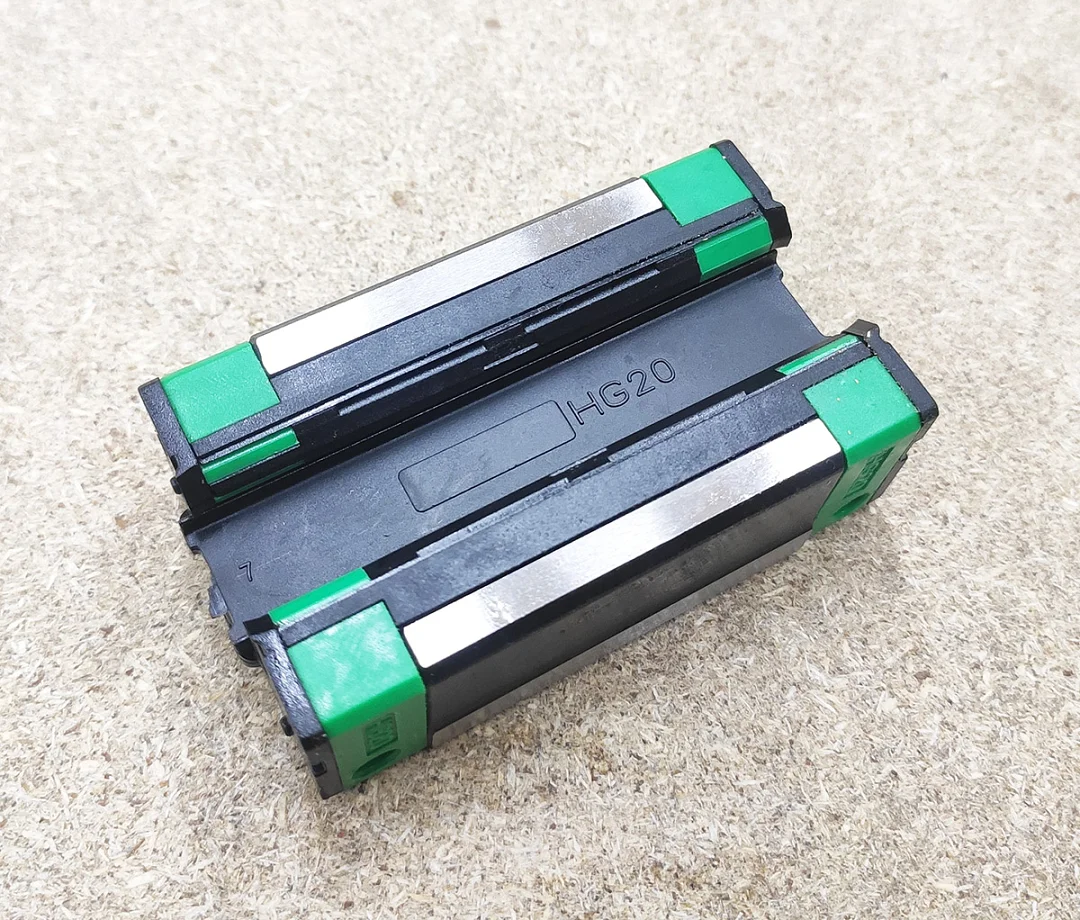

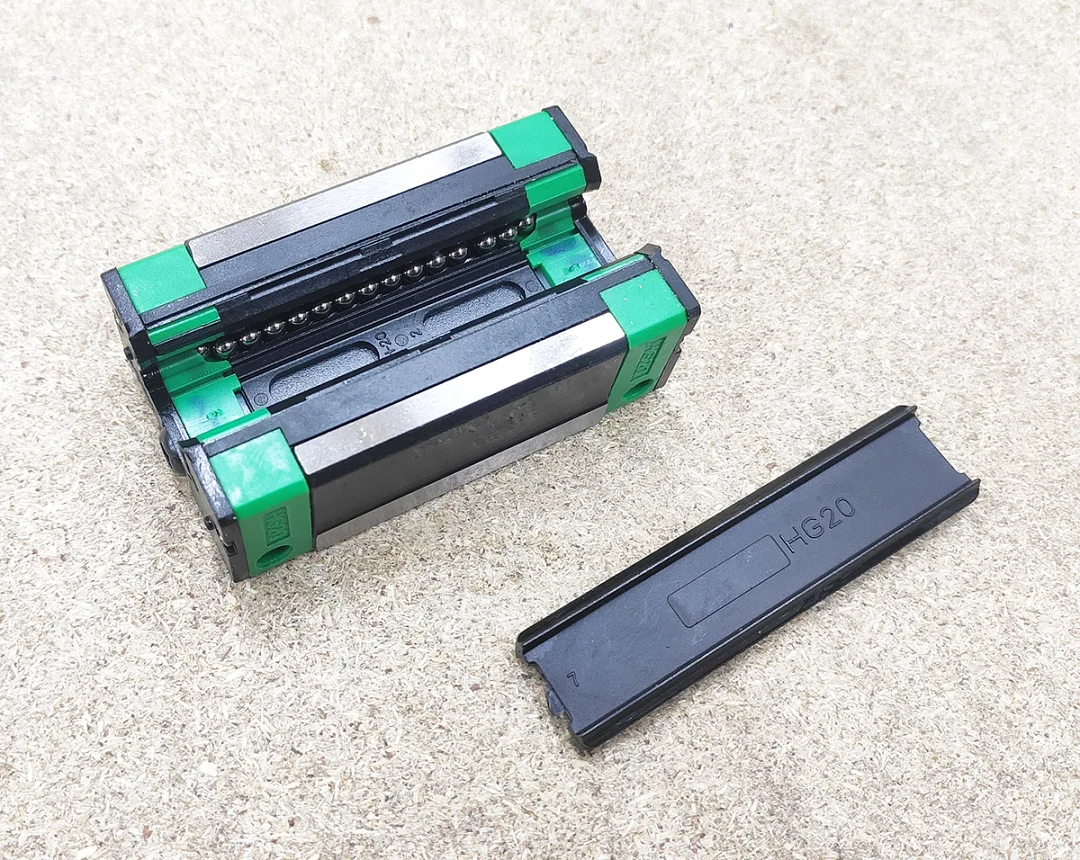

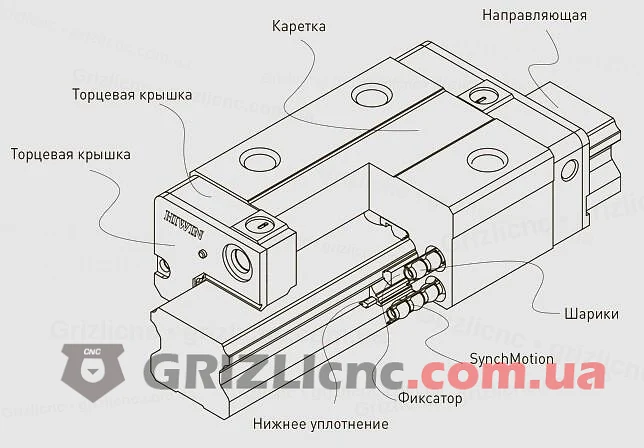

Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.

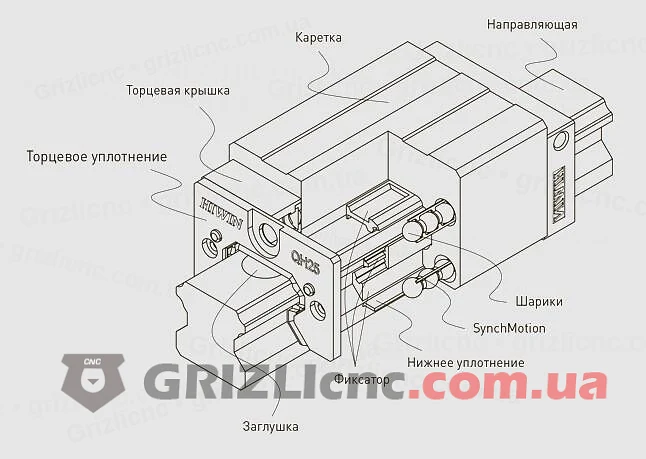

Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR20.
Квадратний корпус без фланця вужчий за фланцевий і підходить для тісних вузлів. Стіл або портал кріплять зверху в чотири різьбові отвори.
Для більшої вантажопідйомності на одну рейку ставлять дві каретки або подовжену каретку того самого типорозміру.
Маркування

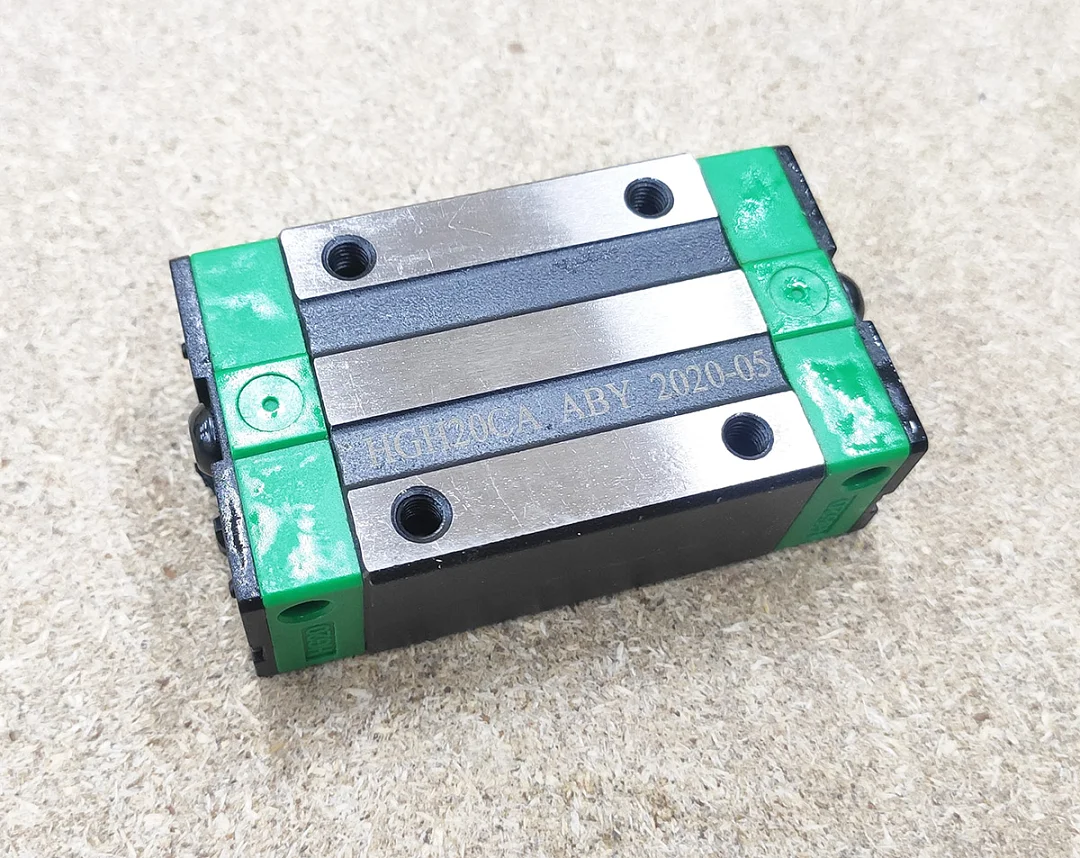

HGH20CA: серія HG, квадратна каретка H, типорозмір 20, стандартна довжина C, кріплення зверху A.
Розміри

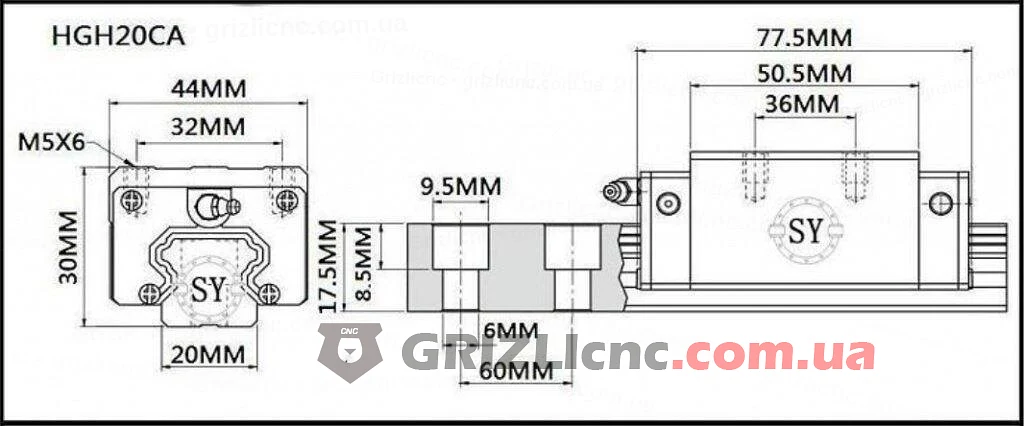

Розміри за кресленням каретки, збігаються з каталогом HIWIN:
| Параметр | Значення |
|---|
| Рейка | HGR20 |
| Висота H від основи рейки | 30 мм |
| Ширина W | 44 мм |
| Отвори кріплення B x C | 32 x 36 мм |
| Довжина L | 77.5 мм |
| Різьба кріплення | M5x6 |
Де застосовують
Типорозмір 20 найходовіший: він закриває легкі й середні навантаження, зокрема фрезерування алюмінію, міді, латуні та гравіювання каменю. Класична схема осі: дві рейки й по дві каретки на кожній.
Монтаж і обслуговування

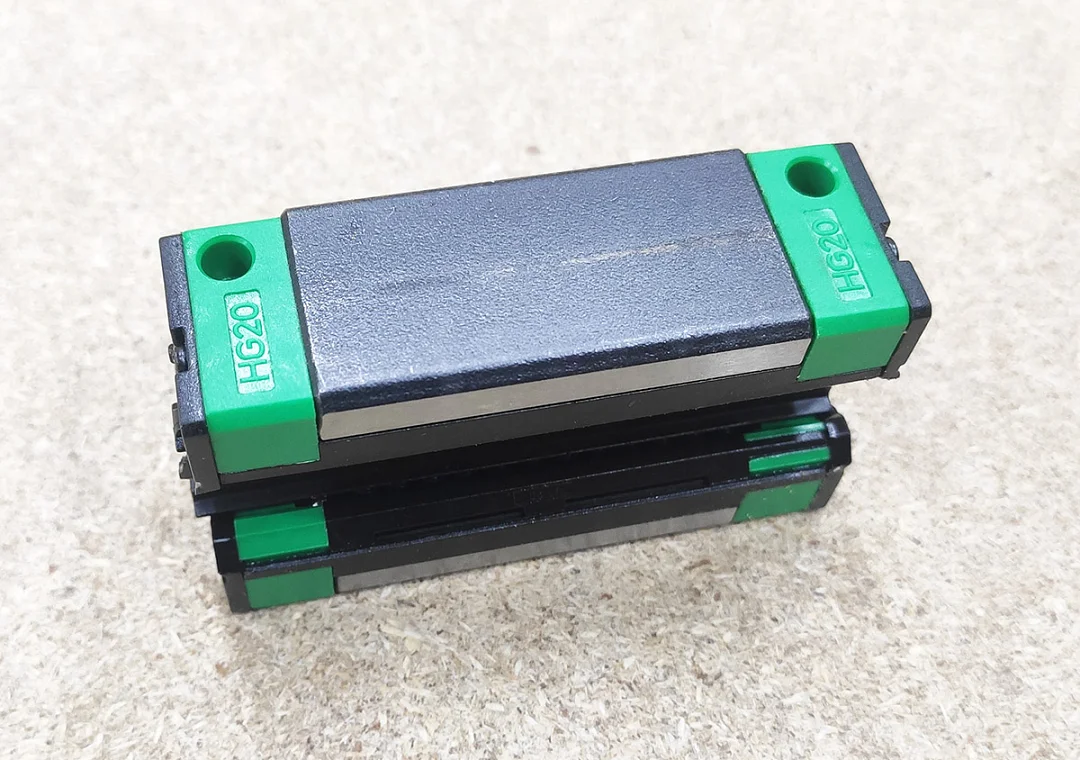

- Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
- Рейку HGR20 кріплять болтами M5, HIWIN рекомендує момент 883 Н·см при кріпленні в сталь.
- Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
Сумісність із рейкою
Каретка HGH20CA ходить по рейці HGR20 шириною 20 мм. За каталогом HIWIN на рейку цього типорозміру ставляться каретки HGH20CA, HGH20HA, HGW20CC, HGW20HC: доріжки кочення в них спільні, відрізняються корпус, довжина і кріплення.
Порізка рейки в розмір
Рейка HGR20 постачається довжиною 4000 мм, продається кратно 1 м і ріжеться в розмір за кресленням. За каталогом HIWIN довжина рейки L = (n - 1) x 60 + 2 x E, де n кількість отворів, E відстань від крайнього отвору до торця, стандартно 20 мм: рейка 1000 мм має 17 отворів.
Монтаж каретки
- HIWIN рекомендує кріпити HGH20CA болтами M5 з моментом 883 Н·см при кріпленні в сталь.
Змащення
Маслянка стоїть на торці каретки, різьба під неї в типорозміру 20 M6x0.75. За каталогом HIWIN у каретку HG20 стандартної довжини закладають 2 см³ консистентного мастила, перевіряють його кожні 100 км пробігу або раз на 3-6 місяців.
