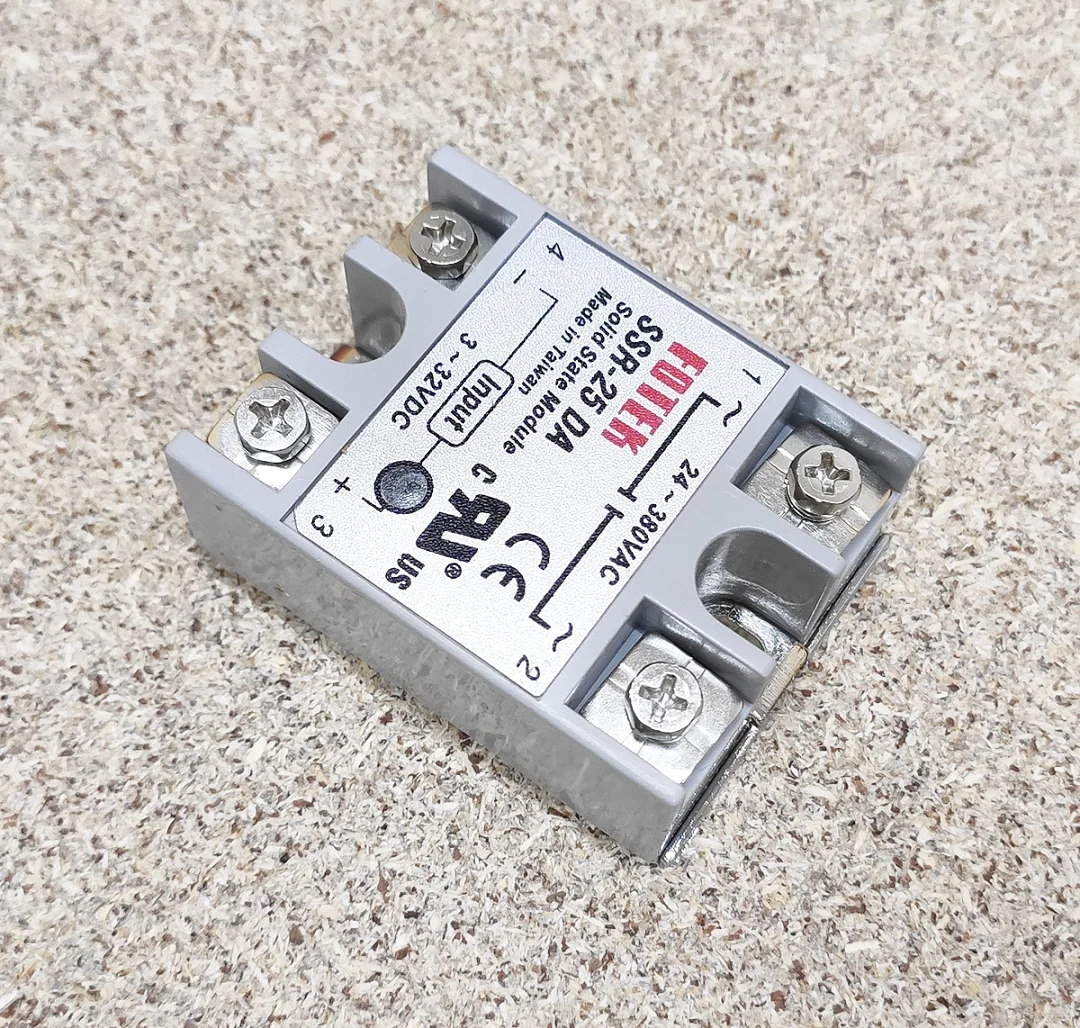

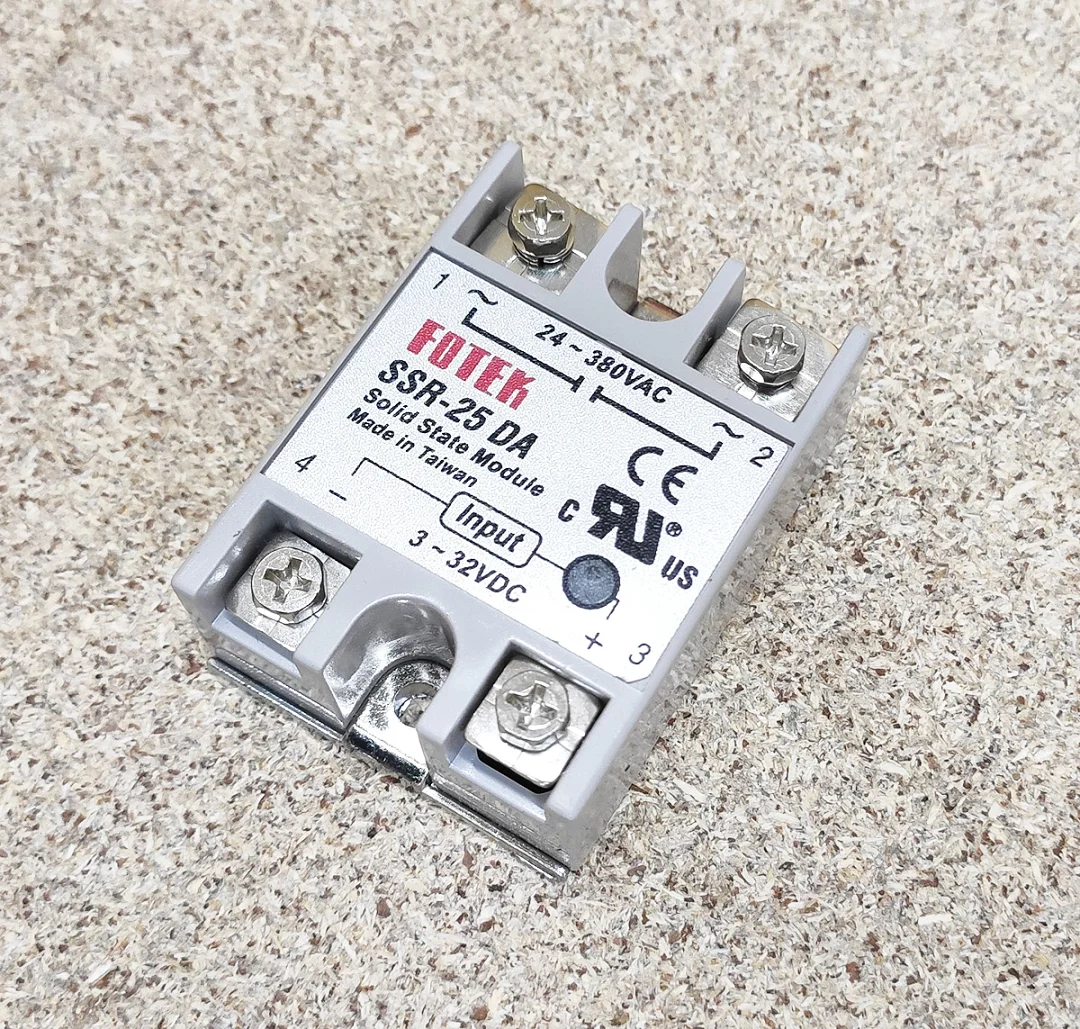

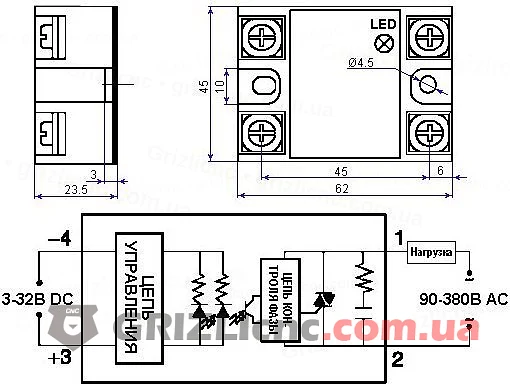

Твердотільне реле SSR-25 DA на 25 А для безконтактної комутації навантаження змінного струму 24-380 В. Керується постійною напругою 3-32 В DC, яку подають з виходу терморегулятора, контролера або ПЛК. Корпус 62x45x23.5 мм з металевою основою, на кришці маркування клем і світлодіод Input.
Що таке твердотільне реле DA
У твердотільному реле немає рухомих контактів: керуючий сигнал через оптрон відкриває силовий напівпровідниковий ключ, і він пропускає струм навантаження. Реле не іскрить під час перемикання, у нього немає зносу контактів, воно працює безшумно і витримує часті увімкнення, наприклад під час регулювання температури ТЕНа. Літери DA в маркуванні означають керування постійним струмом (DC) і комутацію змінного струму (AC). Постійний струм таке реле комутувати не може: ключ закривається тільки при переході змінного струму через нуль.
Підключення

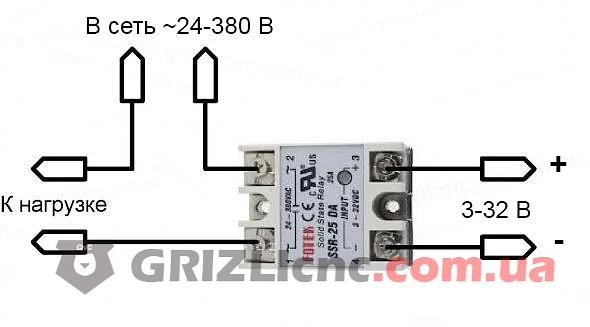

Клеми 1 і 2 вмикають послідовно з навантаженням у розрив фазного проводу кола 24-380 В AC, полярність для них не важлива. На клеми 3 (+) і 4 (-) подають керуючий сигнал 3-32 В DC з дотриманням полярності. Окремого живлення реле не потребує, вхідне коло живиться від керуючого сигналу: при 5 В вхід споживає до 15 мА, тому реле можна вмикати від виходу контролера, який віддає такий струм. Світлодіод Input світиться, коли на вхід подано сигнал. У закритому стані через навантаження проходить струм витоку до 2 мА, тому перед роботами з навантаженням його знеструмлюють автоматом, а не тільки реле.
Охолодження

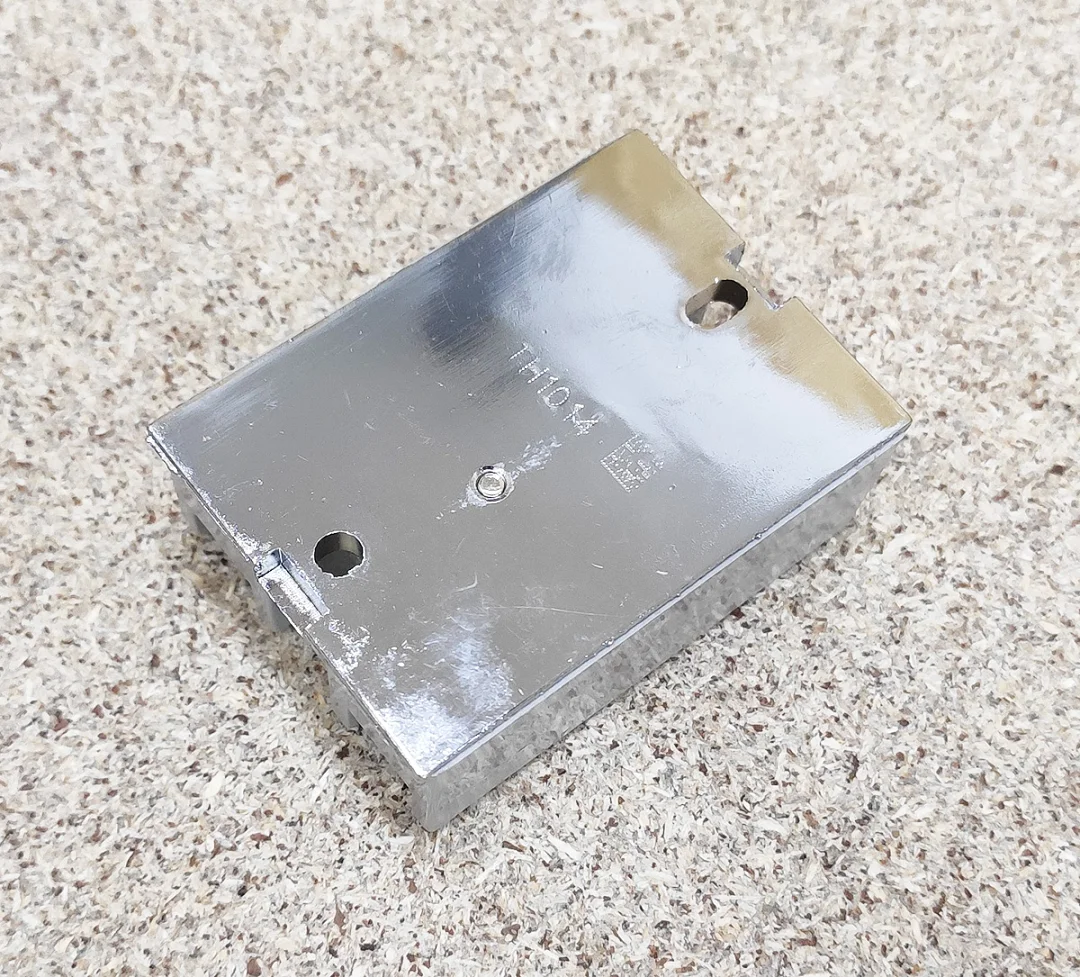

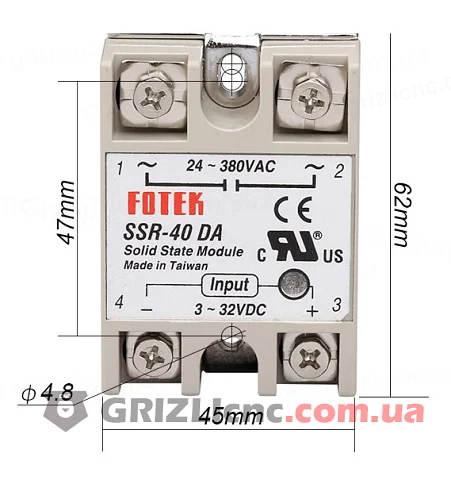

На відкритому ключі падає до 1.6 В, тому реле виділяє тепло пропорційно струму: при 25 А це 40 Вт (1.6 В x 25 А). Металеву основу встановлюють на алюмінієвий радіатор через термопасту і кріплять двома гвинтами через отвори з міжосьовою відстанню 47 мм. Для струму до 25 А підходить алюмінієвий радіатор для реле до 25 А, у закритій шафі його додатково обдувають вентилятором. Перегрів виводить реле з ладу.
Вибір і застосування
Реле вмикає ТЕНи, нагрівальні елементи, лампи та інші навантаження змінного струму за сигналом терморегулятора, ПЛК або контролера. Номінальний струм 25 А реле тримає тільки на радіаторі. Для двигунів, трансформаторів, ламп розжарювання та інших навантажень з великим пусковим струмом реле обирають із запасом за струмом у 2-3 рази.
