Вибрация - главный враг любого высокоточного оборудования. Для станков с числовым программным управлением (ЧПУ), лазерных граверов и тяжелых промышленных установок даже минимальные колебания могут привести к браку детали, ускоренному износу узлов и разрушению фундамента. Эффективным решением этой проблемы является установка оборудования на специализированные виброопоры.

В этой статье мы разберем, как работают виброизолирующие опоры, на какие виды они делятся и как правильно подобрать комплектующие под вес и задачи вашего станка.

Зачем нужны виброопоры: главные функции

Виброизоляторы работают как амортизаторы между основанием станка и полом цеха. Их установка решает сразу несколько инженерных и эксплуатационных задач:

• Пассивная виброизоляция. Защита высокоточного оборудования от внешних колебаний пола, вызванных работой соседних тяжелых машин, прессов или проезжающего транспорта.

• Активная виброизоляция. Гашение вибраций, которые генерирует сам станок (работа шпинделя, перемещение тяжелых порталов, вращение шаговых двигателей), чтобы они не передавались на фундамент и окружающие объекты.

• Снижение уровня шума. Резиновые и полиуретановые элементы отлично поглощают акустические волны, улучшая условия труда в помещении.

• Удобная балансировка. Регулируемые виброопоры (оснащенные резьбовой шпилькой) позволяют выставить станок строго по уровню на неровном полу без необходимости заливки идеального фундамента.

Основные виды виброизолирующих опор

Рынок предлагает различные конструкции виброопор, выбор которых зависит от массы оборудования и амплитуды колебаний:

1. Резинометаллические. Самый востребованный тип (к нему относится серия LME). Состоят из металлического основания со шпилькой и упругой подушки из маслобензостойкой резины. Отлично справляются с вибрациями средних и высоких частот.

2. Цельнометаллические (пружинные). Применяются для тяжелого оборудования с низкочастотными вибрациями (например, мощные компрессоры, прессы).

3. Полиуретановые эластомеры. Представляют собой виброизолирующие пластины, которые подкладываются под станину. Используются там, где не требуется точная регулировка высоты.

Как правильно выбрать виброопору для станка

Ошибки при выборе виброизоляторов приводят к раскачиванию станка во время работы или, наоборот, к нулевому эффекту гашения. При покупке обращайте внимание на следующие параметры:

• Максимальная статическая нагрузка. Рассчитывается просто: масса всего оборудования с учетом самой тяжелой заготовки делится на количество точек опоры. Рекомендуется оставлять запас прочности в 15–20%.

• Диаметр и шаг резьбы крепления. Подбирается под крепежные отверстия в станине станка (самые популярные стандарты — М10, М12 и М16).

• Диаметр самой опоры. Чем больше диаметр резиновой подушки, тем стабильнее стоит оборудование и тем большую нагрузку она способна выдержать без деформации.

• Твердость резины по Шору. Для легких станков выбирают более мягкие эластомеры, для тяжелых (от 2 тонн) — жесткую резину.

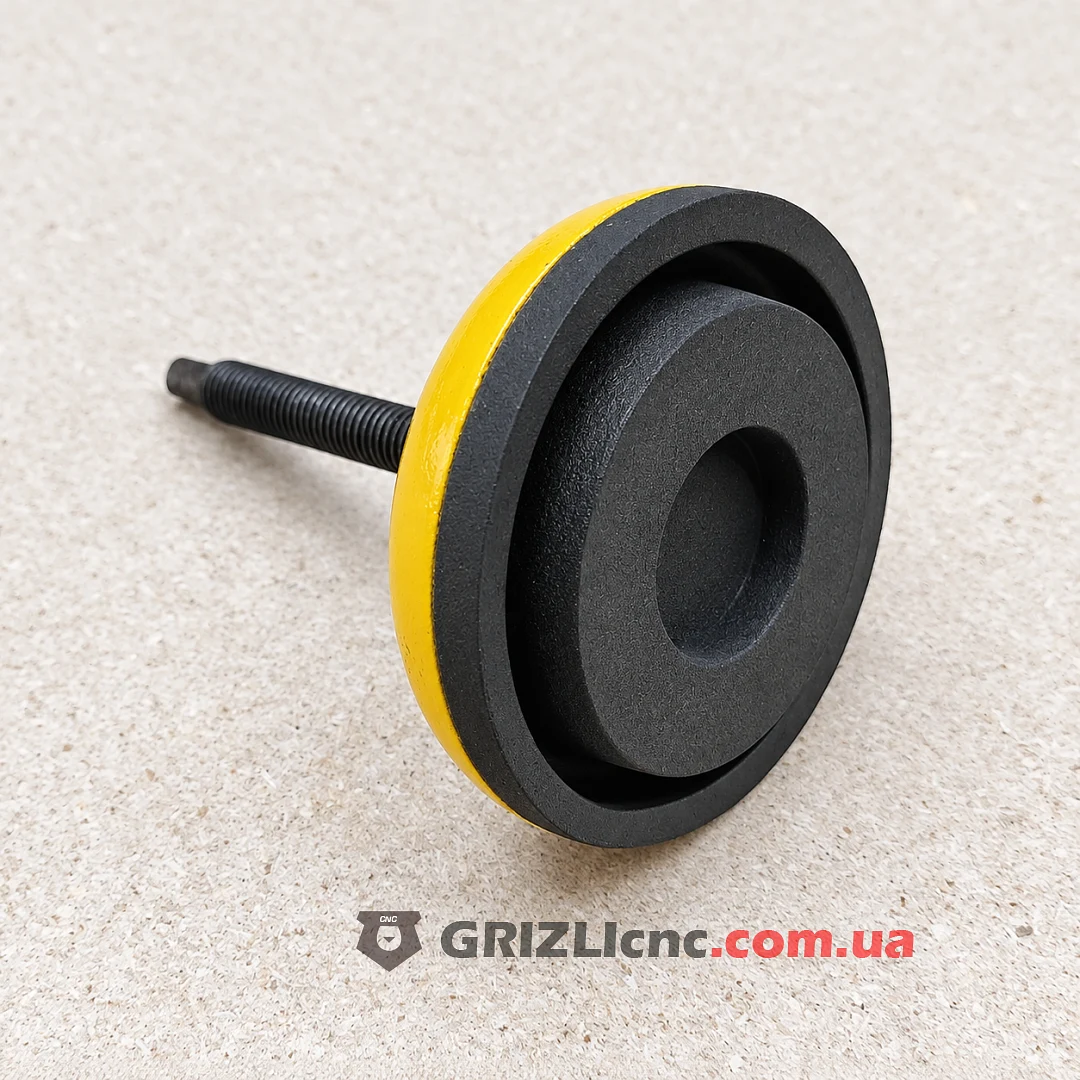

Разбор на примере: Виброопора LME 80мм М10

В качестве примера идеального баланса характеристик для среднего ЧПУ-оборудования можно рассмотреть виброопору серии LME с диаметром 80 мм и резьбой М10.

Ее ключевые эксплуатационные свойства:

• Нагрузка до 255 кг на одну точку. Комплект из четырех таких опор легко удержит фрезерный или лазерный станок массой около 800–900 кг (с учетом запаса).

• Универсальность крепежа (М10). Подходит для большинства станин станков серий Hobby, Master и Profi.

• Высокая адгезия к полу. Резиновое основание предотвращает «сползание» станка при резких ускорениях портала.

Последствия работы без виброзащиты

Многие владельцы производств пытаются сэкономить, устанавливая станки прямо на бетонный пол или используя подручные материалы. Это приводит к ряду проблем:

1. Потеря точности обработки. Постоянные микроколебания сбивают калибровку осей, оставляя на фрезеруемой поверхности характерную «рябь» (шагрень).

2. Износ направляющих и подшипников. Жесткие удары без амортизации сокращают срок службы линейных направляющих (например, рельсов или цилиндрических валов SBR) и ШВП в 1.5–2 раза.

3. Раскручивание крепежа. Постоянная вибрация ведет к ослаблению болтовых соединений на всей конструкции.
