Вал на опорі SBR16 (SA16), лінійна направляюча 16 мм, довжина 4000 мм

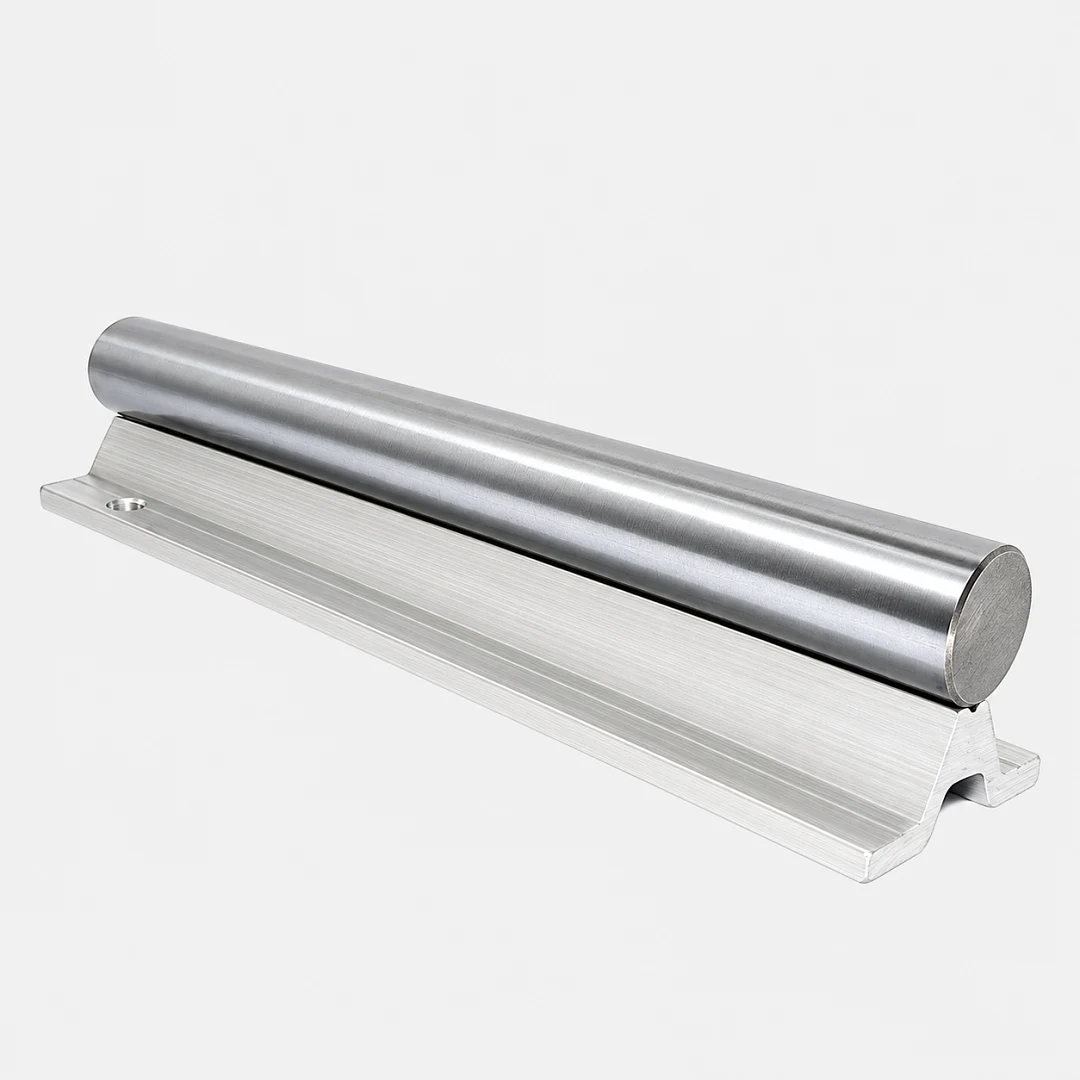

SBR16 це кругла лінійна направляюча: шліфований сталевий вал діаметром 16 мм на алюмінієвій опорі. Довжина 4000 мм, продається кратно 1 м з порізкою в розмір. Валом ходять відкриті лінійні підшипники SBR16UU, SBR16LUU і SBR16UU з бронзовим осердям.

Будова

Опору прикручують до рами верстата болтами крізь отвори, зроблені по всій її довжині. Вал лежить на опорі по всій довжині, тому не провисає між точками кріплення й тримає навантаження на довгих осях. Відкритий підшипник SBR охоплює вал зверху й з боків, а крізь проріз знизу його корпусу проходить опора.

Каретка SBR це лінійний кульковий підшипник в алюмінієвому корпусі. Кульки циркулюють замкненими доріжками, тому опір руху малий, а ресурс великий. Регулювальні гвинти корпусу вибирають зазор між підшипником і валом. Для більшого навантаження на вал ставлять дві каретки або подовжену каретку з двома підшипниками.

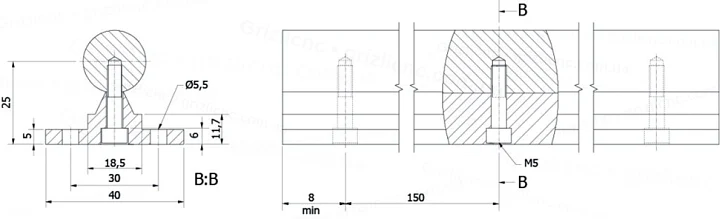

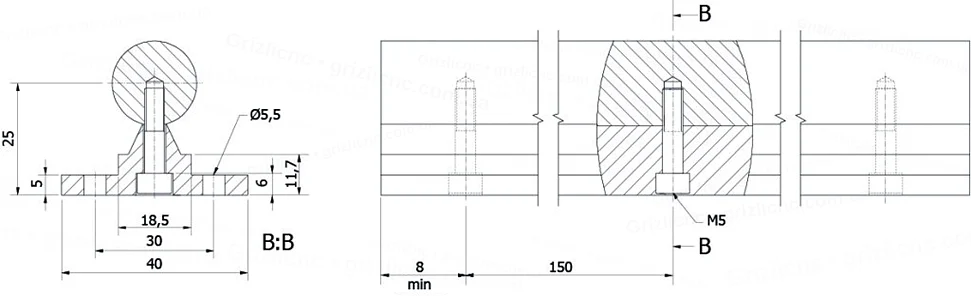

Розміри

Де застосовують

Вал 16 мм розрахований на відносно невеликі навантаження: гравери та верстати для обробки м’яких матеріалів, дерева й пластику. Вали на опорі ставлять на фрезерні верстати з ЧПУ, плазмові та лазерні верстати, плотери, 3D принтери й вимірювальне обладнання.

Монтаж

На вісь ставлять два паралельні вали й по дві каретки на кожному. Перший вал прикручують до рами й виставляють по прямій, другий виставляють по першому так, щоб каретки йшли без заїдань по всій довжині. Торці після порізки зачищають від задирок.
