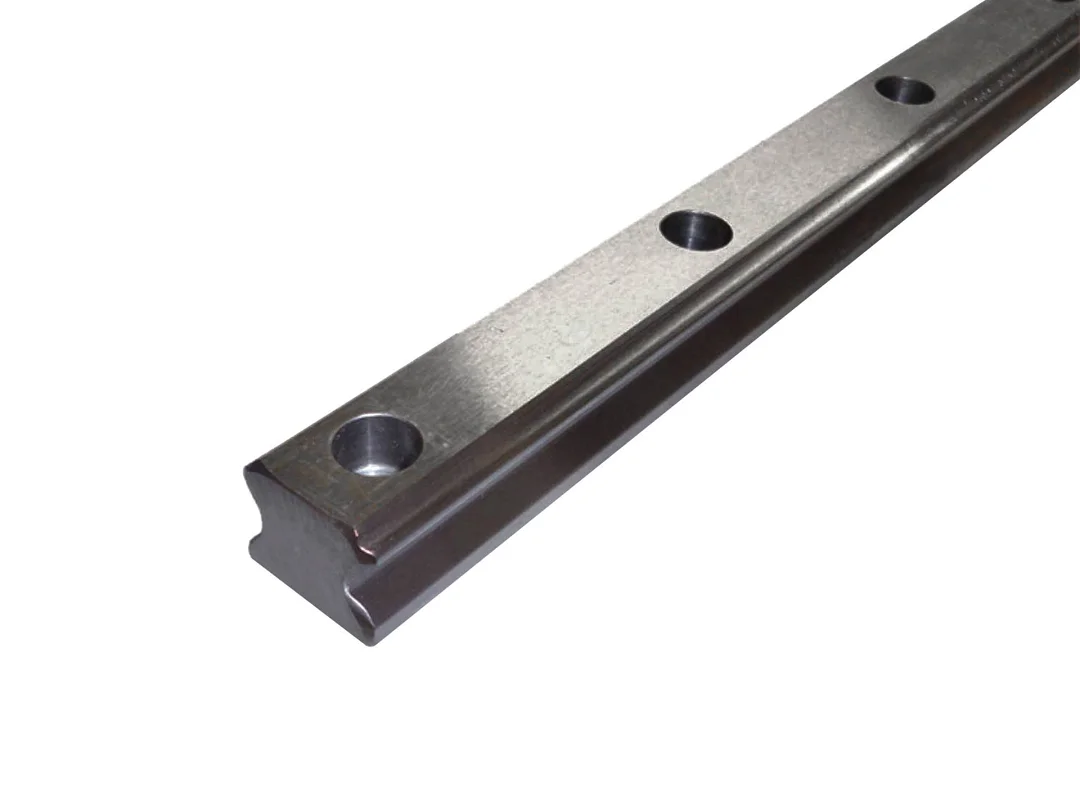

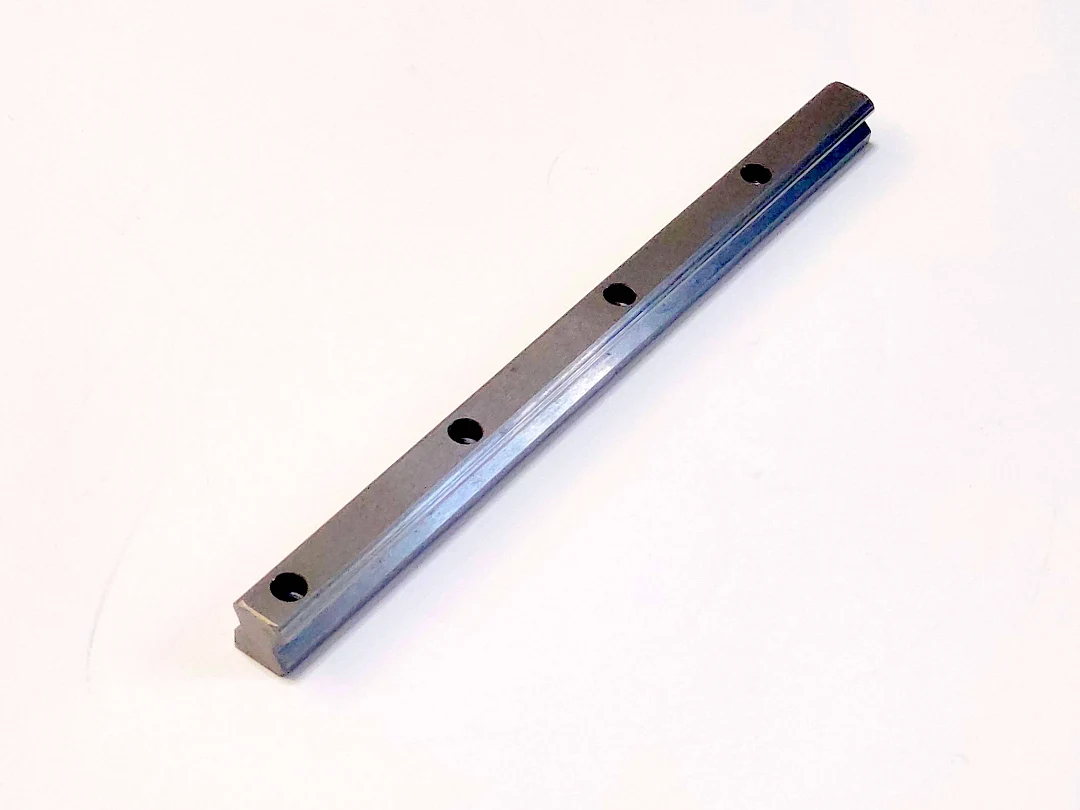

HGR20 це профільна рейка лінійної направляючої серії HG типорозміру 20, аналог HIWIN. Рейка постачається довжиною 4000 мм, продається кратно 1 м і ріжеться в розмір за кресленням. Нею ходять каретки HGH20CA, HGH20HA, HGW20CC, HGW20HC.
Чим профільна рейка краща за круглий вал
Профільна направляюча точніша й жорсткіша за вал на опорі та тримає більше навантаження. На рейці чотири доріжки дугового профілю, кульки каретки торкаються їх під кутом 45°. Тому навантаження вниз, угору і вбік сприймається однаково, а направляюча сама підлаштовується під невеликі похибки монтажу. Хід плавний, швидкість висока, знос малий, з обслуговування потрібне лише періодичне змащування.
Рейки й каретки одного типорозміру взаємозамінні: на HGR20 можна поставити будь-яку каретку того самого розміру. Що більше кареток на рейці, то вища вантажопідйомність і жорсткість вузла.
Розміри
Розміри HGR20 за каталогом HIWIN, клас точності C (стандартний):
| Параметр | Значення |
|---|
| Ширина рейки | 20 мм |
| Висота рейки | 17.5 мм |
| Отвір під голівку болта | 9.5 мм, глибина 8.5 мм |
| Отвір під болт | 6 мм |
| Крок отворів | 60 мм |
| Відстань від торця до першого отвору | 20 мм |
| Болт кріплення | M5x16 |
| Маса 1 м | 2.21 кг |
| Довжина заготовки | 4000 мм |
Де застосовують
Типорозмір 20 найходовіший: він закриває легкі й середні навантаження, зокрема фрезерування алюмінію, міді, латуні та гравіювання каменю.
Монтаж
Рейку кріплять зверху болтами M5x16 крізь отвори з кроком 60 мм. HIWIN рекомендує затягувати їх динамометричним ключем з моментом 883 Н·см при кріпленні в сталь, по черзі від одного кінця рейки до іншого. Першу рейку виставляють по базовій кромці рами, другу по першій. Якщо вісь довша за 4 м, рейку збирають із частин, а стики на сусідніх рейках розносять по довжині.
Сумісні каретки
За каталогом HIWIN на рейку HGR20 ставляться каретки серії HG типорозміру 20. Висота вказана від основи рейки до верху каретки.
| Каретка | Корпус | Висота H | Кріплення столу |
|---|
| HGH20CA | квадратна, стандартна | 30 мм | M5, зверху |
| HGH20HA | квадратна, подовжена | 30 мм | M5, зверху |
| HGW20CC | фланцева, стандартна | 30 мм | M6, зверху або знизу |
| HGW20HC | фланцева, подовжена | 30 мм | M6, зверху або знизу |
Порізка рейки в розмір
Рейку HGR20 ріжуть під довжину осі. За каталогом HIWIN довжина рейки пов’язана з отворами формулою L = (n - 1) x P + 2 x E, де n кількість отворів, P крок 60 мм, E відстань від центру крайнього отвору до торця, стандартно 20 мм. Приклад: рейка 1000 мм має 17 отворів, (17 - 1) x 60 + 2 x 20 = 1000 мм.
Якщо довжина не зі стандартного ряду HIWIN, E залишають не більше половини кроку, до 30 мм: довгий вільний кінець рейки нестійкий.
База під рейку
За каталогом HIWIN висота базового буртика біля рейки HG20 до 3,5 мм, радіус галтелі в куті бази не більше 0,5 мм. Болти рейки затягують по черзі, від одного кінця до іншого, тоді рейка лягає прямо.
Змащення
Сама рейка змащується від кареток: мастило подають через маслянки кареток, перевіряють його кожні 100 км пробігу або раз на 3-6 місяців. Якщо рейку перед монтажем очищали від консерваційної оливи, HIWIN рекомендує змастити її після складання.
