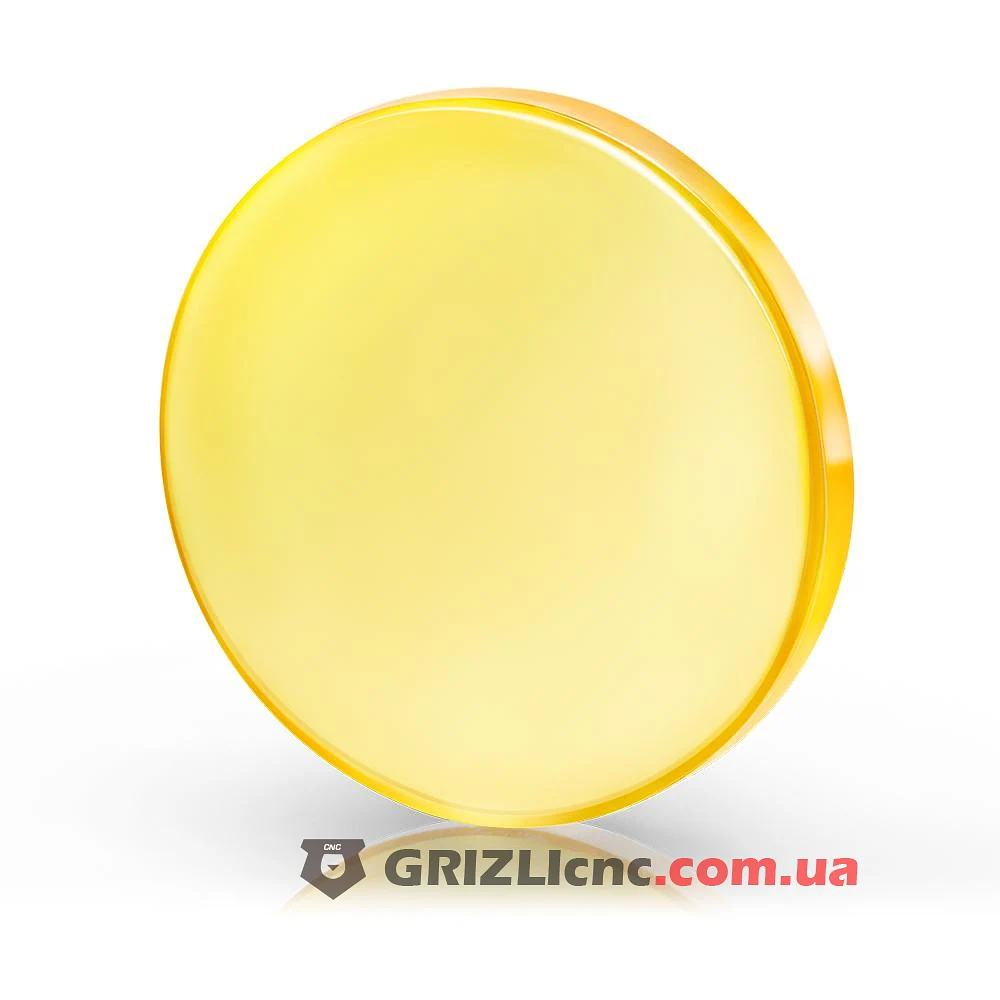

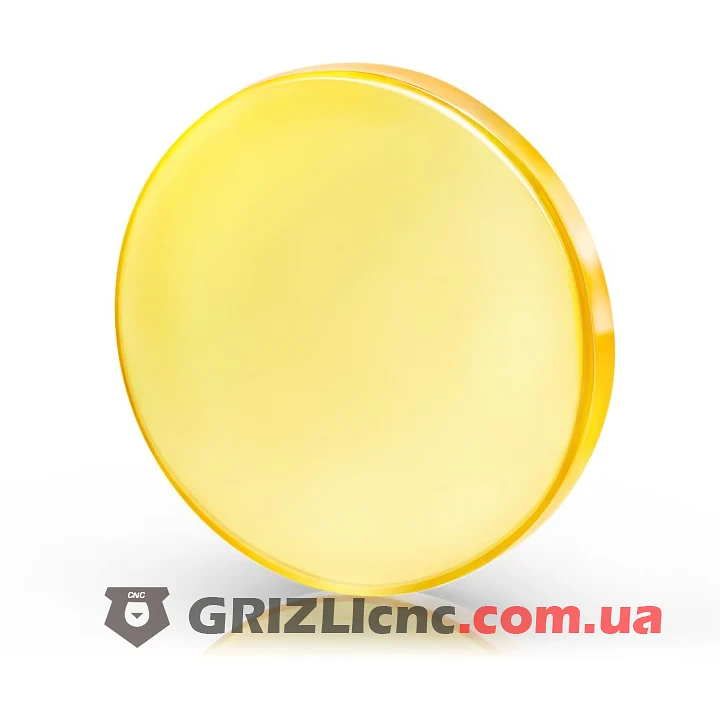

Фокусирующая линза USA ZnSe диаметром 20 мм, фокус 101,6 мм, для лазерного станка CO2

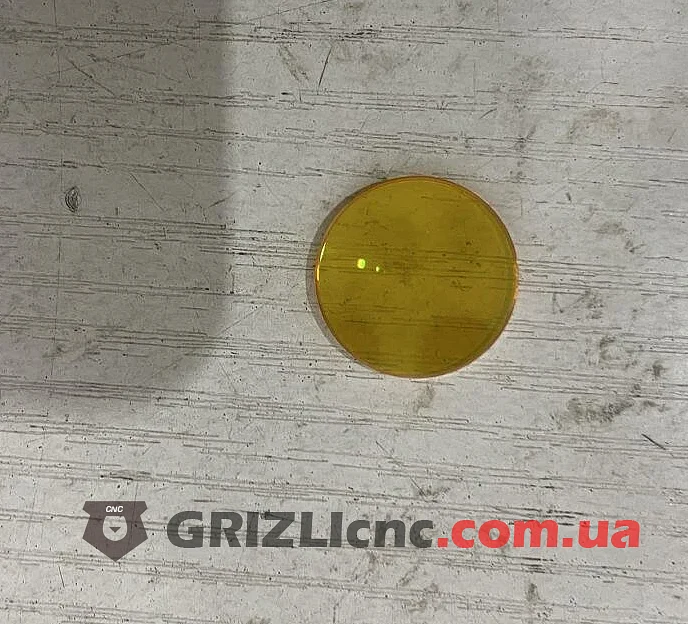

Фокусирующая линза USA ZnSe D20 F101.6 собирает луч лазера CO2 в точку на поверхности материала. Линза устанавливается в лазерную голову станка после третьего зеркала. Диаметр линзы 20 мм, фокусное расстояние 101,6 мм.

Параметры

• Материал: селенид цинка (ZnSe).

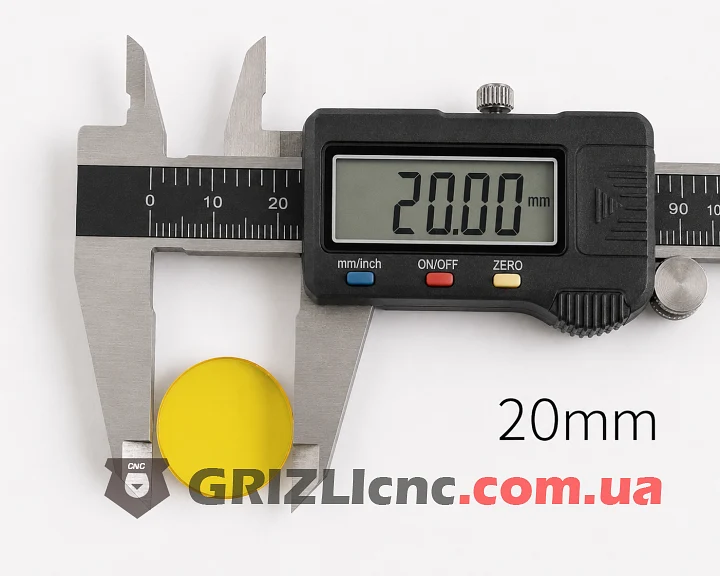

• Диаметр: 20 мм.
• Фокусное расстояние: 101,6 мм (4 дюйма).
• Толщина по краю: 2,2 мм.
• Покрытие: просветляющее с двух сторон (AR/AR) для длины волны 10,6 мкм.
• Страна производитель: США.

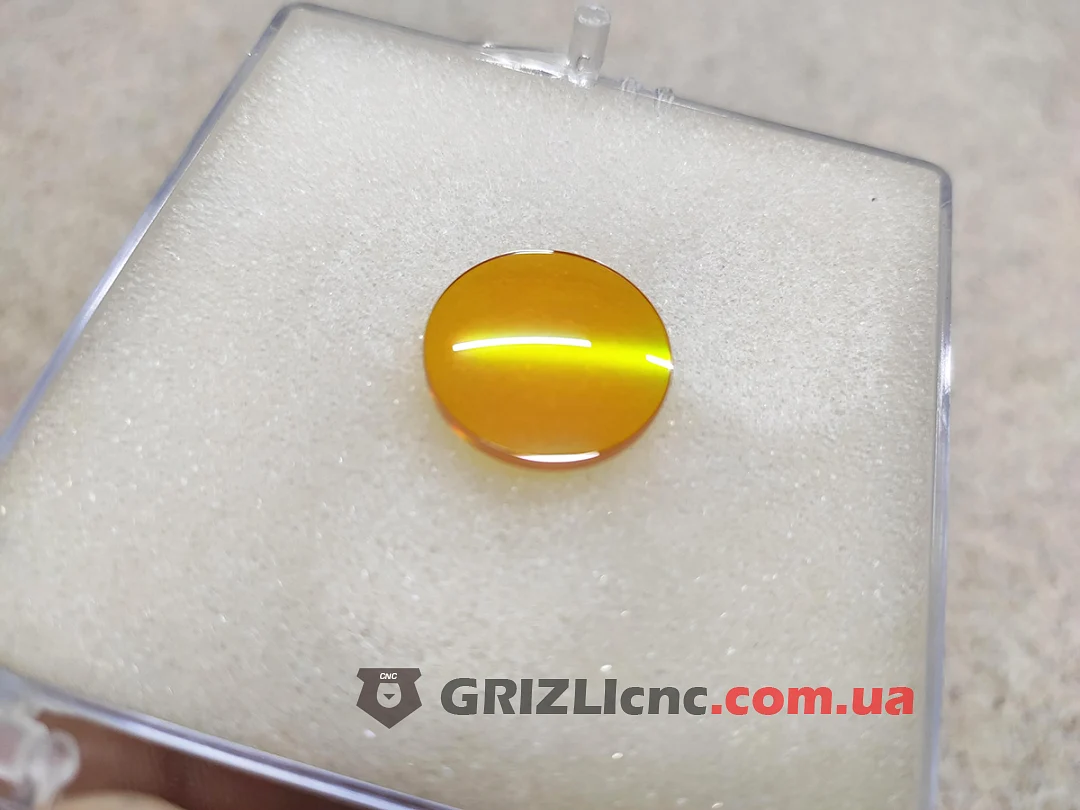

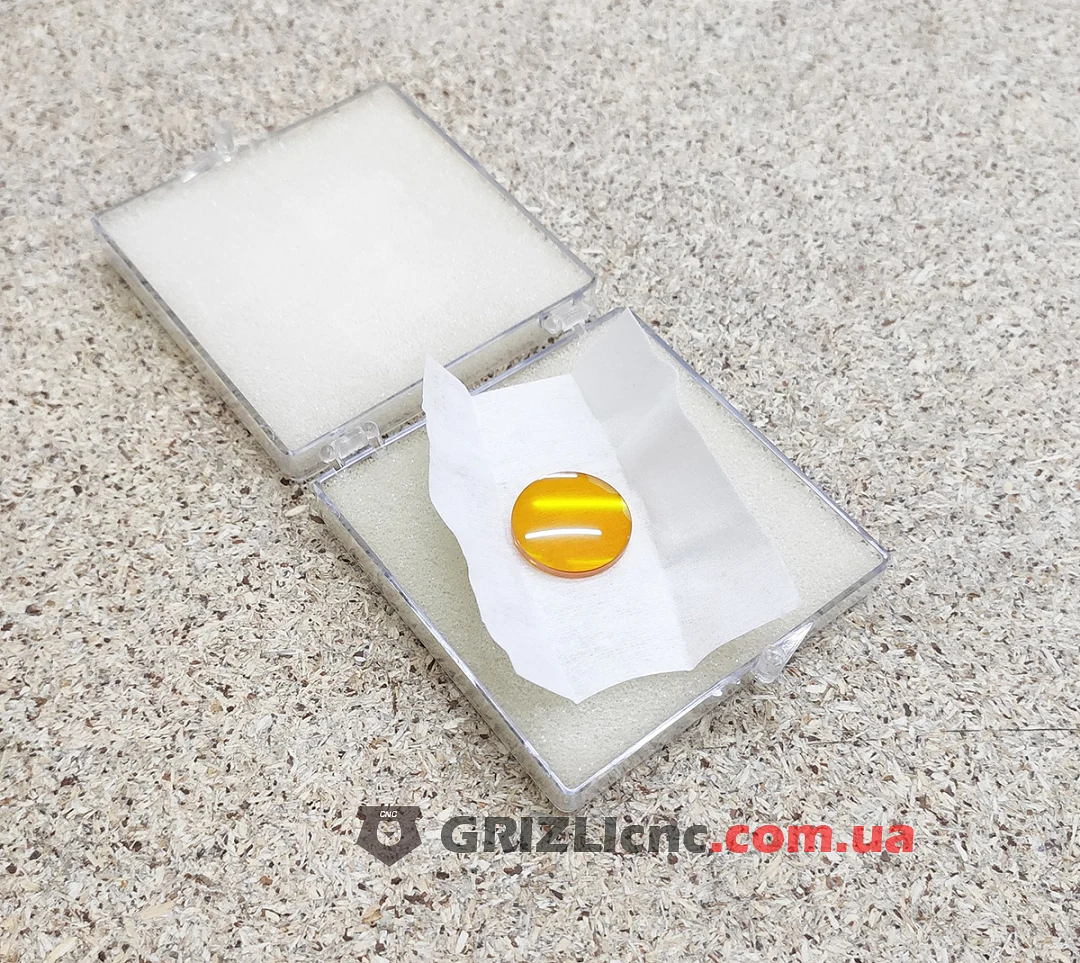

• Упаковка: защитный пластиковый футляр.

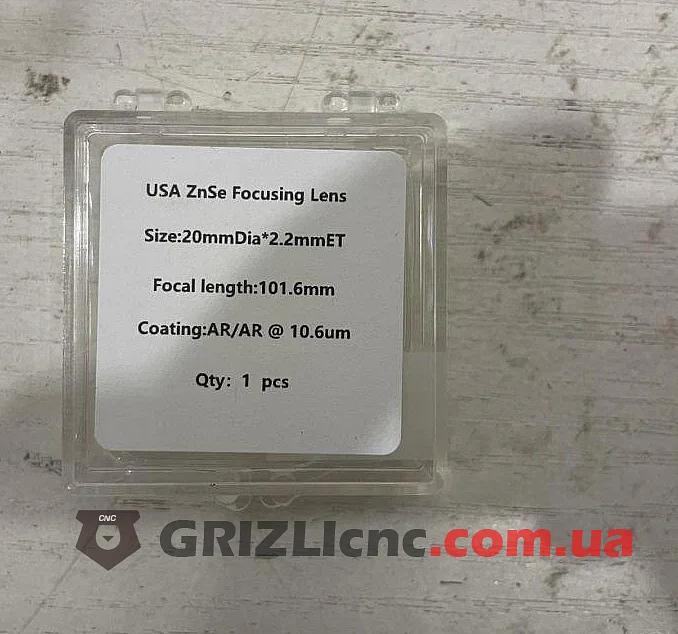

На этикетке футляра указано: USA ZnSe Focusing Lens, Size: 20mmDia*2.2mmET, Focal length: 101.6mm, Coating: AR/AR @ 10.6um.

Фокусное расстояние

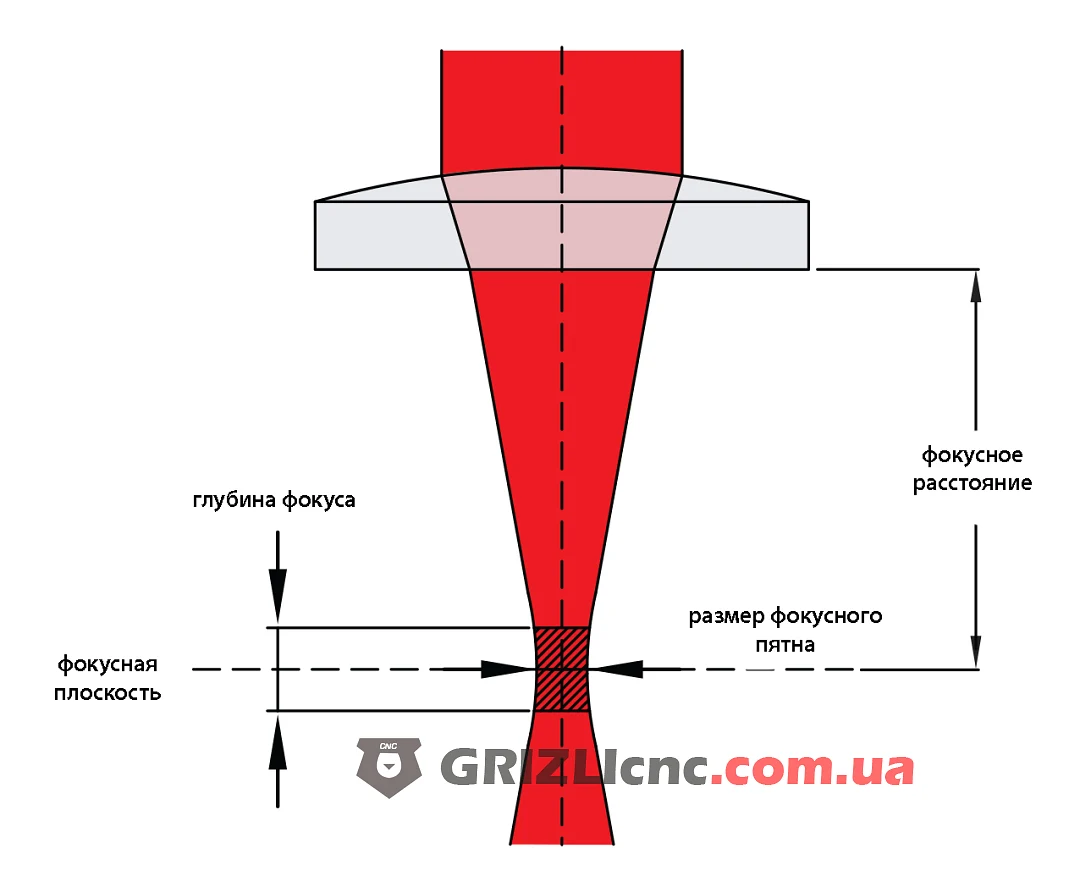

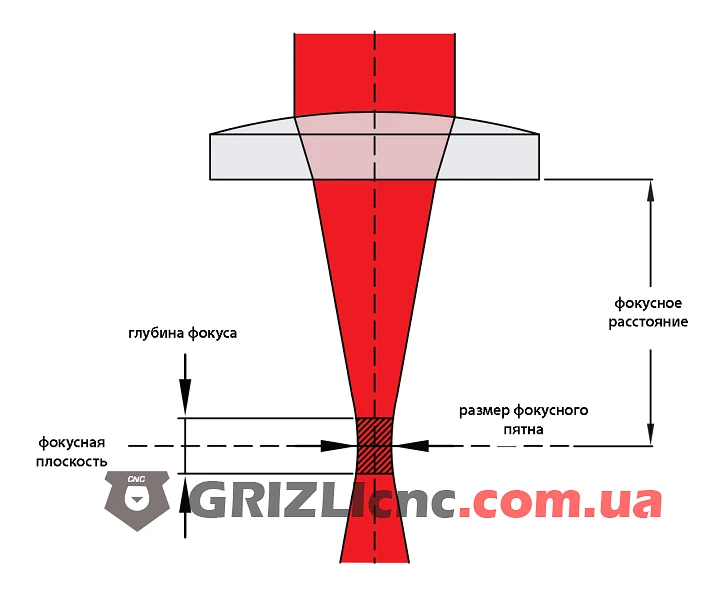

Фокусное расстояние это расстояние от линзы до точки, где луч имеет наименьший диаметр. Длинный фокус 101,6 мм даёт длинную зону фокуса и большее пятно. Такую линзу применяют для резки толстых материалов, для мелкой гравировки она подходит хуже.

Установка и уход

• Все работы с оптикой выполняйте при отключённом станке.
• Посадочный диаметр линзы в лазерной голове должен быть 20 мм.
• Берите линзу за край и не касайтесь рабочих поверхностей пальцами.
• Устанавливайте линзу выпуклой стороной вверх, навстречу лучу.
• После замены линзы выставьте высоту фокуса над материалом под фокусное расстояние 101,6 мм.
• Очищайте линзу от налёта палочкой или салфеткой для оптики, смоченной изопропиловым спиртом.
