Объектив f-theta 140 x 140 мм устанавливается на гальванометрическую сканирующую голову лазерного маркера CO2. Зеркала сканера отклоняют луч, а объектив фокусирует его в точку на плоском рабочем поле размером 140 x 140 мм.
Параметры
- Рабочее поле: 140 x 140 мм.
- Фокусное расстояние: 220 мм.
- Длина волны: 10.6 мкм (10600 нм).
- Диаметр входного луча: 14 мм.
- Резьба крепления: M85 x 1.
- Материал линзы: селенид цинка (ZnSe).
Маркировка и упаковка

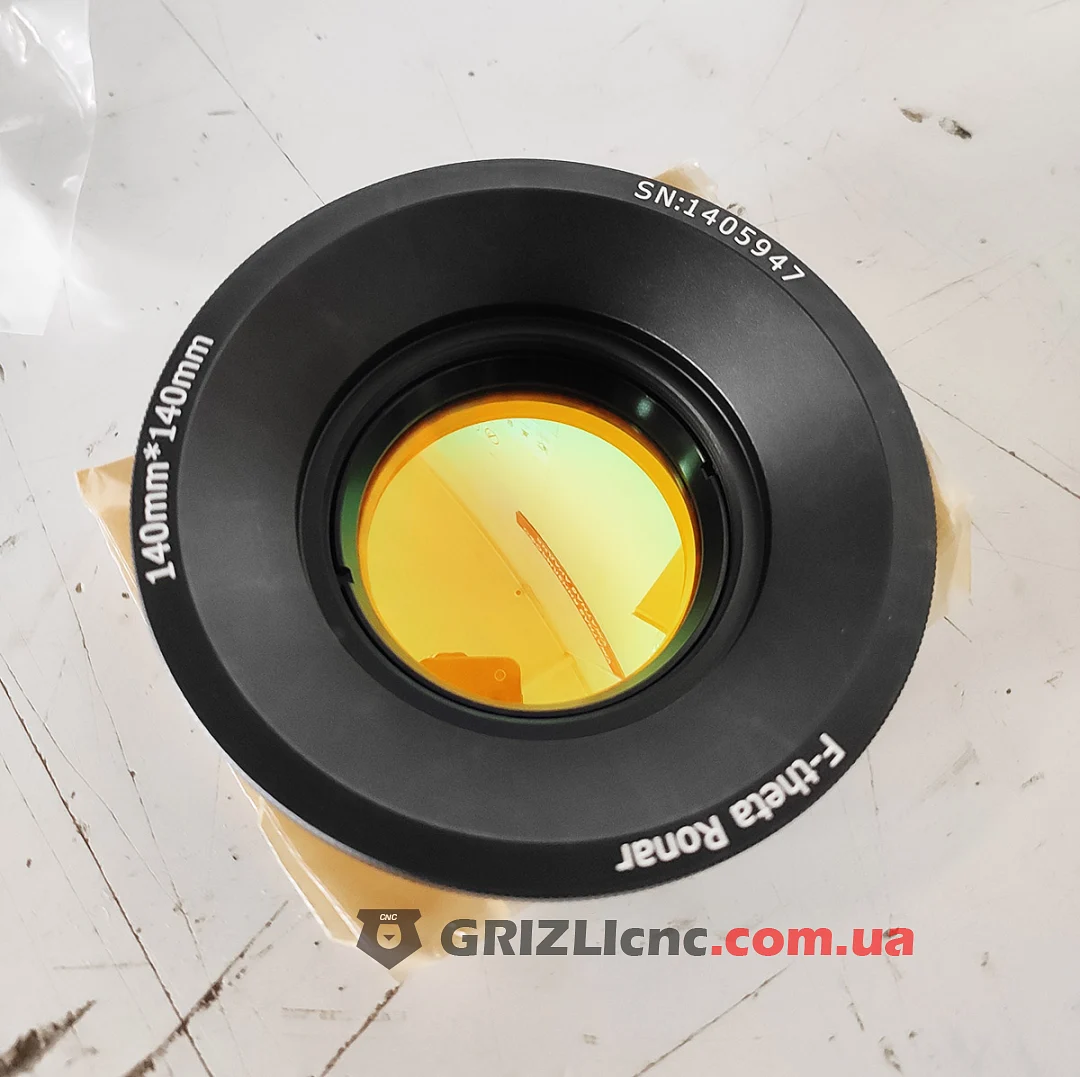

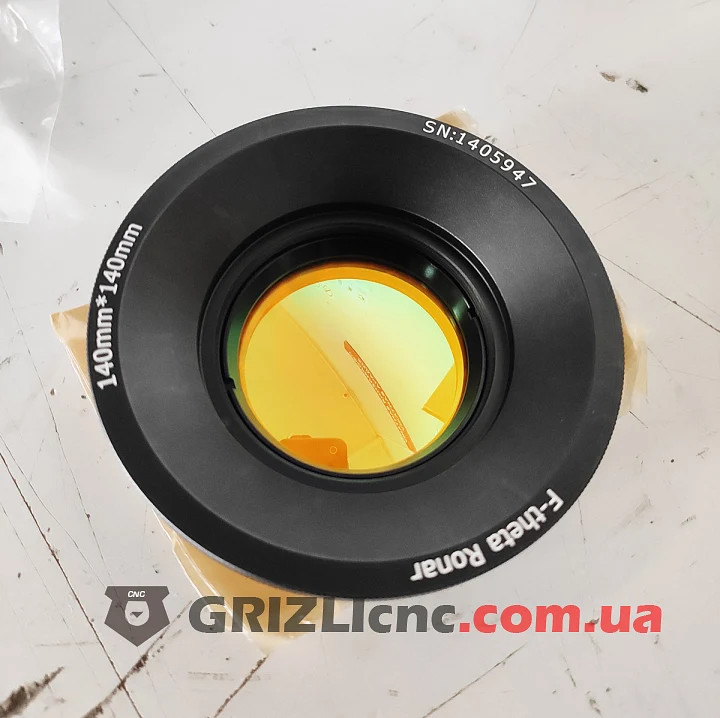

- На корпусе объектива: поле 140 x 140 мм и серийный номер.

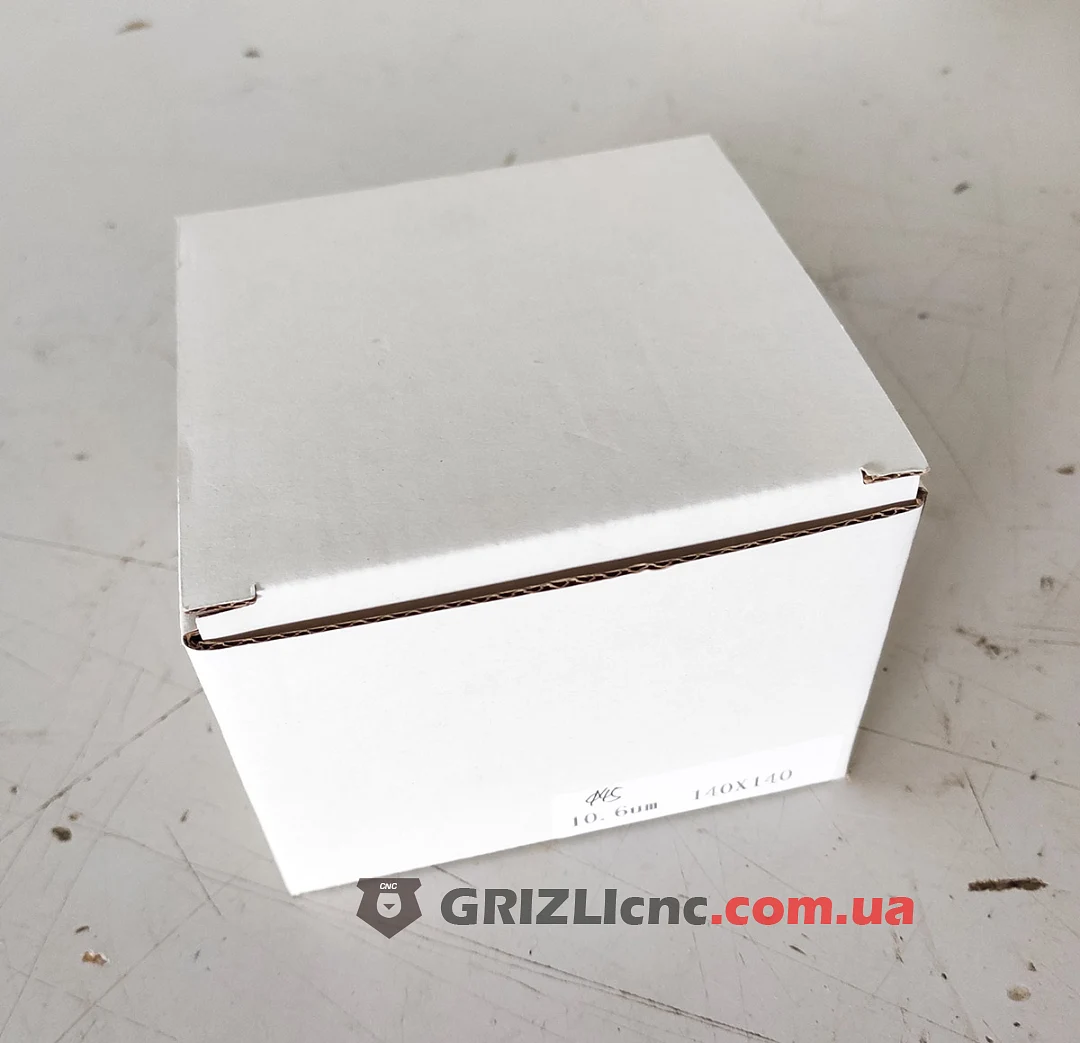

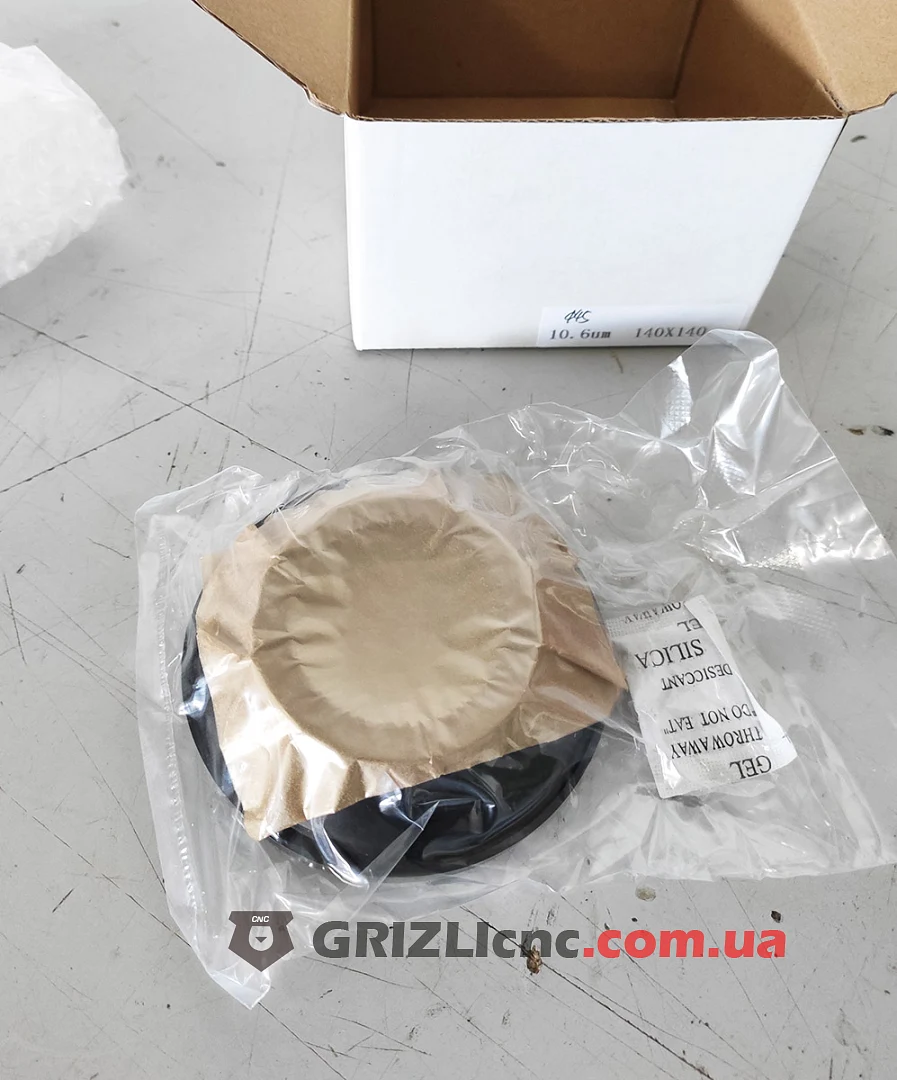

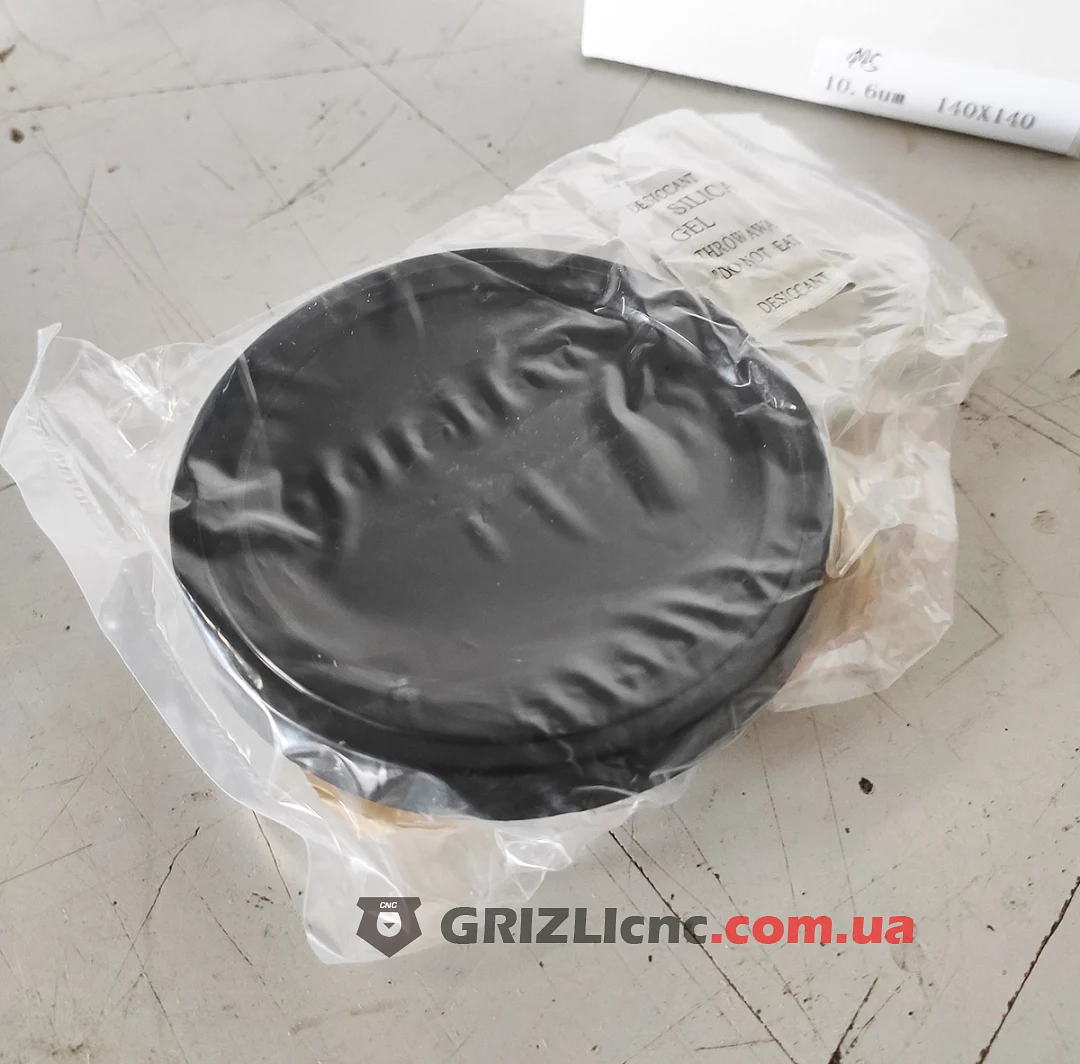

- Объектив упакован в пакет с силикагелем и картонную коробку.
Как работает объектив f-theta
Обычная линза фокусирует отклонённый сканером луч на изогнутой поверхности, поэтому к краям поля пятно расфокусируется. Объектив f-theta держит фокус на плоском поле, а смещение точки пропорционально углу отклонения луча. Поэтому по всему рабочему полю пятно остаётся сфокусированным, а размеры маркировки сохраняются.
Установка и уход
- Все работы с оптикой выполняйте при отключённом маркере.
- Проверьте, что на сканирующей голове резьба M85 x 1, а диаметр луча на входе не больше 14 мм.
- Берите объектив за корпус и не касайтесь линз пальцами.
- После установки выставьте высоту головы по фокусу и откалибруйте размер поля в программе маркировки.
- Очищайте линзу салфеткой для оптики, смоченной изопропиловым спиртом, и храните объектив в упаковке.
