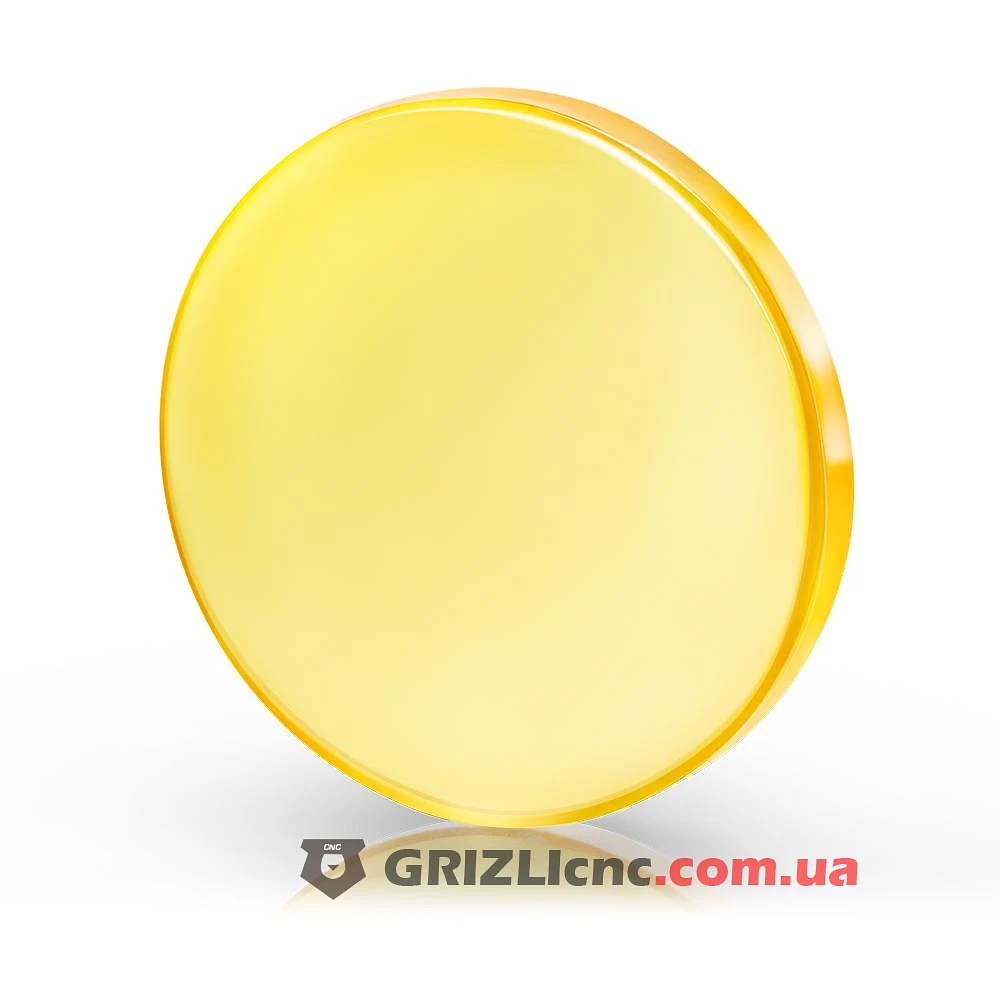

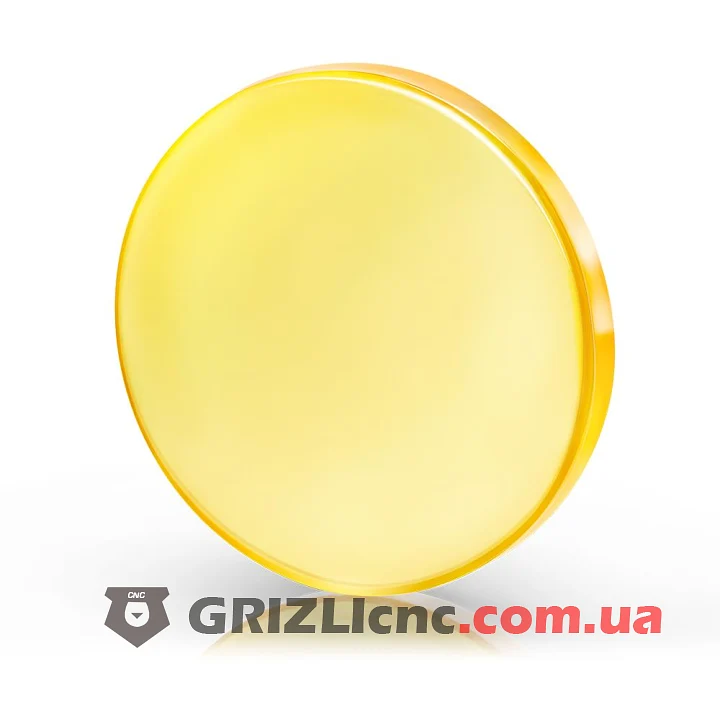

Фокусирующая линза ZnSe D20 F76.2 собирает луч лазера CO2 в точку на поверхности материала. Линза устанавливается в лазерную голову станка после третьего зеркала. Диаметр линзы 20 мм, фокусное расстояние 76.2 мм.
Параметры
- Материал: селенид цинка (ZnSe).

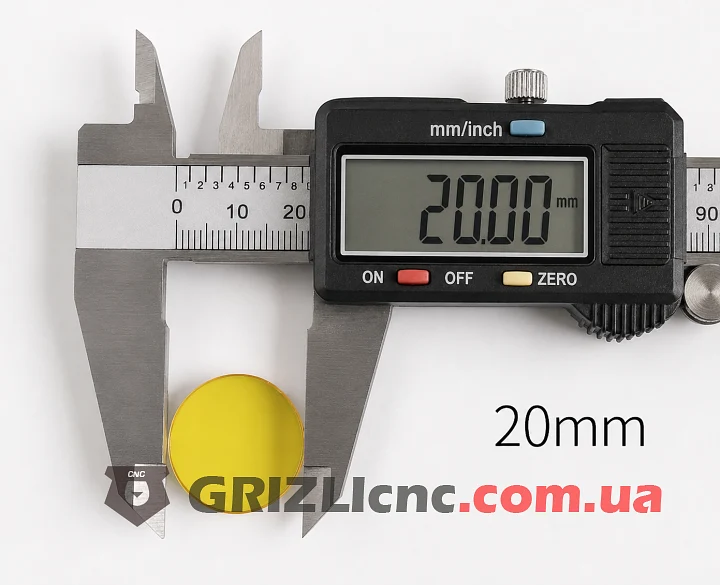

- Диаметр: 20 мм.
- Фокусное расстояние: 76.2 мм (3 дюйма).
- Страна производитель: США.

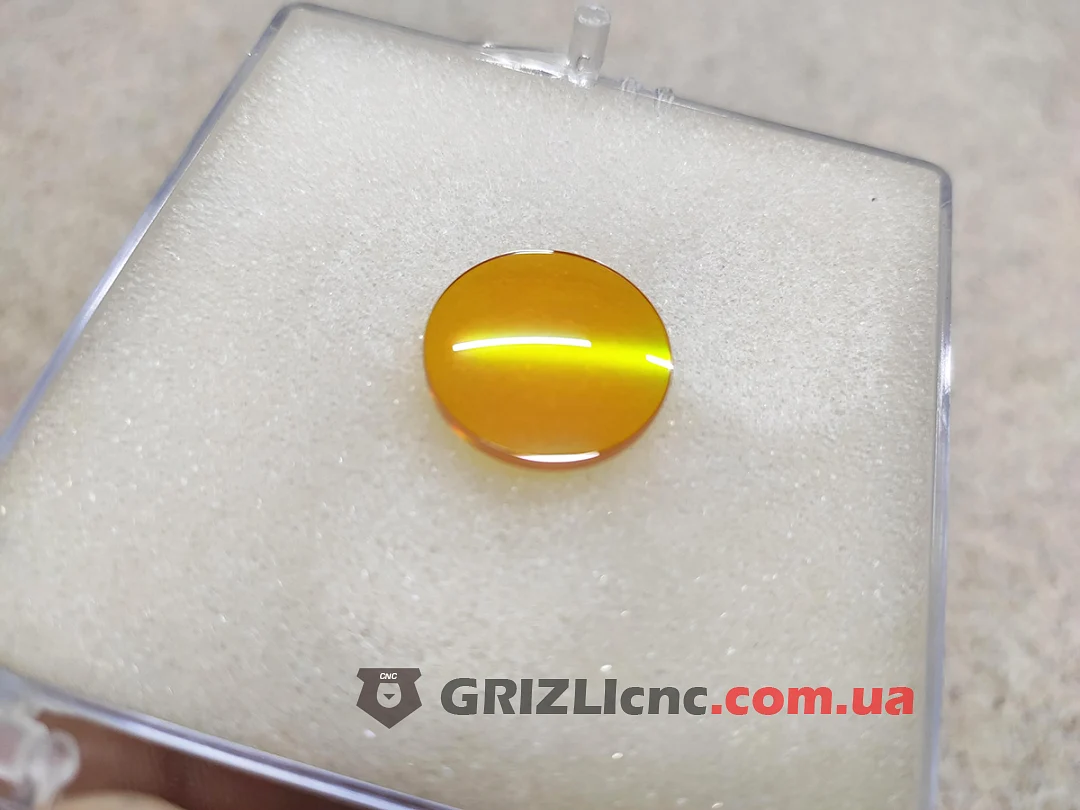

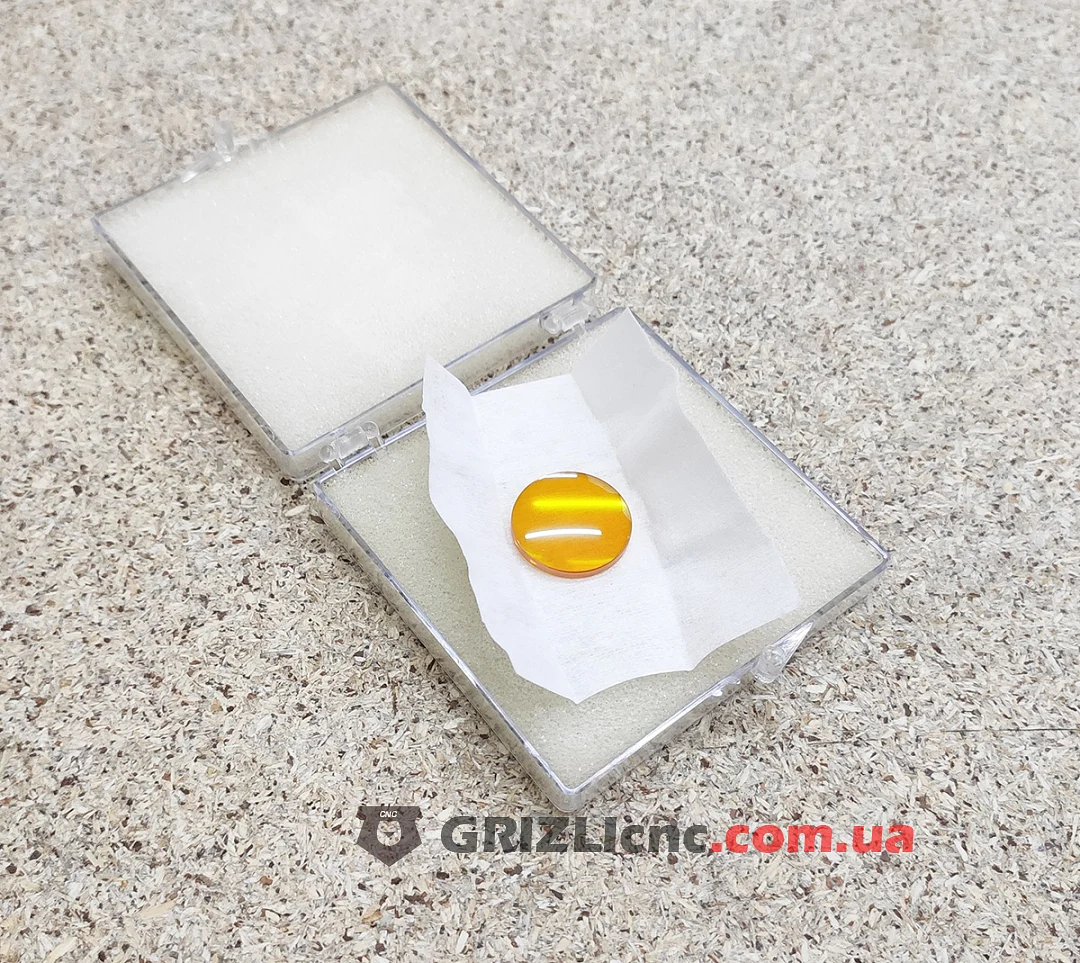

- Упаковка: защитный пластиковый футляр.
Фокусное расстояние
Фокусное расстояние это расстояние от линзы до точки, где луч имеет наименьший диаметр. Фокус 76.2 мм даёт более длинную зону фокуса, чем у линз 50.8 и 63.5 мм, при большем пятне. Такую линзу применяют для резки более толстых материалов.
Установка и уход
- Все работы с оптикой выполняйте при отключённом станке.
- Посадочный диаметр линзы в лазерной голове должен быть 20 мм.
- Берите линзу за край и не касайтесь рабочих поверхностей пальцами.
- Устанавливайте линзу выпуклой стороной вверх, навстречу лучу.
- После замены линзы выставьте высоту фокуса над материалом под фокусное расстояние 76.2 мм.
- Очищайте линзу от налёта палочкой или салфеткой для оптики, смоченной изопропиловым спиртом.
