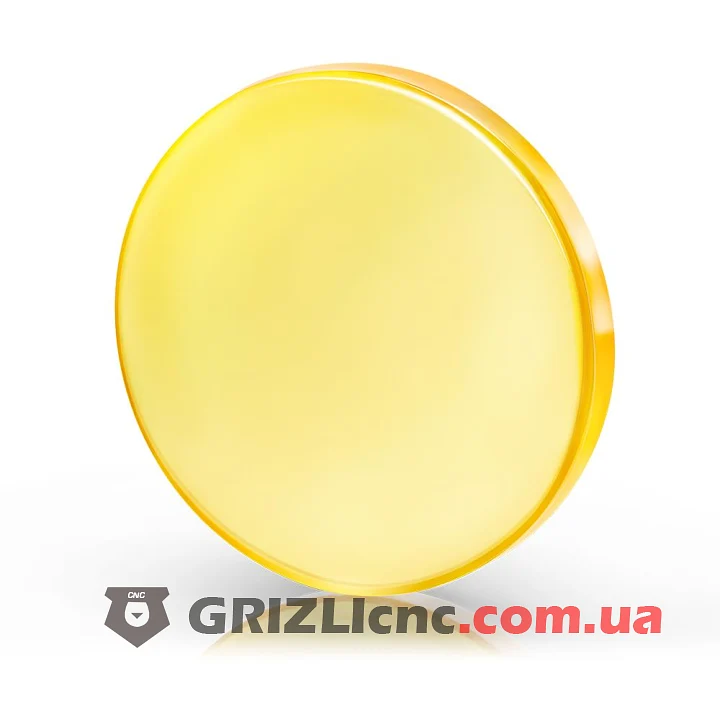

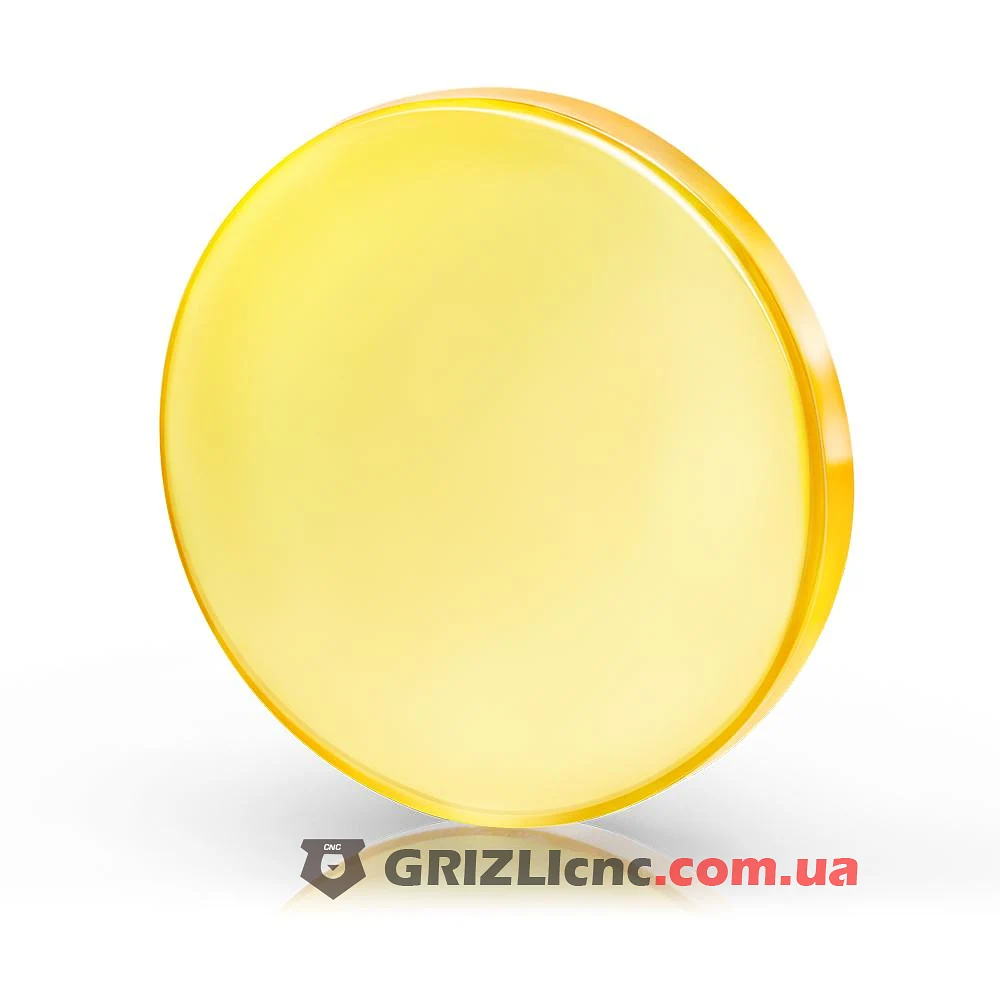

Фокусирующая линза ZnSe D20 F38.1 собирает луч лазера CO2 в точку на поверхности материала. Линза устанавливается в лазерную голову станка после третьего зеркала. Диаметр линзы 20 мм, фокусное расстояние 38.1 мм.
Параметры
- Материал: селенид цинка (ZnSe).
- Диаметр: 20 мм.
- Фокусное расстояние: 38.1 мм (1.5 дюйма).
- Толщина по краю: 2.2 мм.
- Покрытие: просветляющее с двух сторон (AR/AR) для длины волны 10.6 мкм.
- Страна производитель: США.

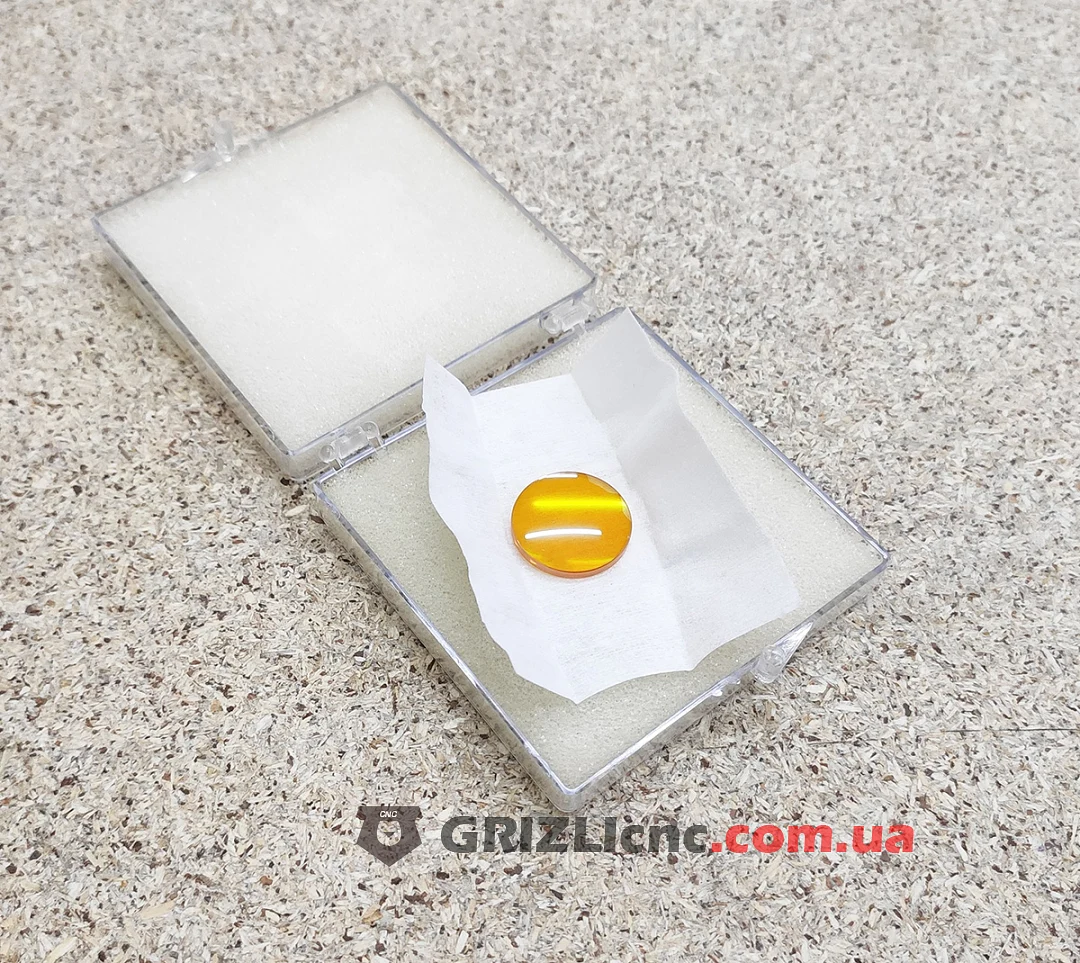

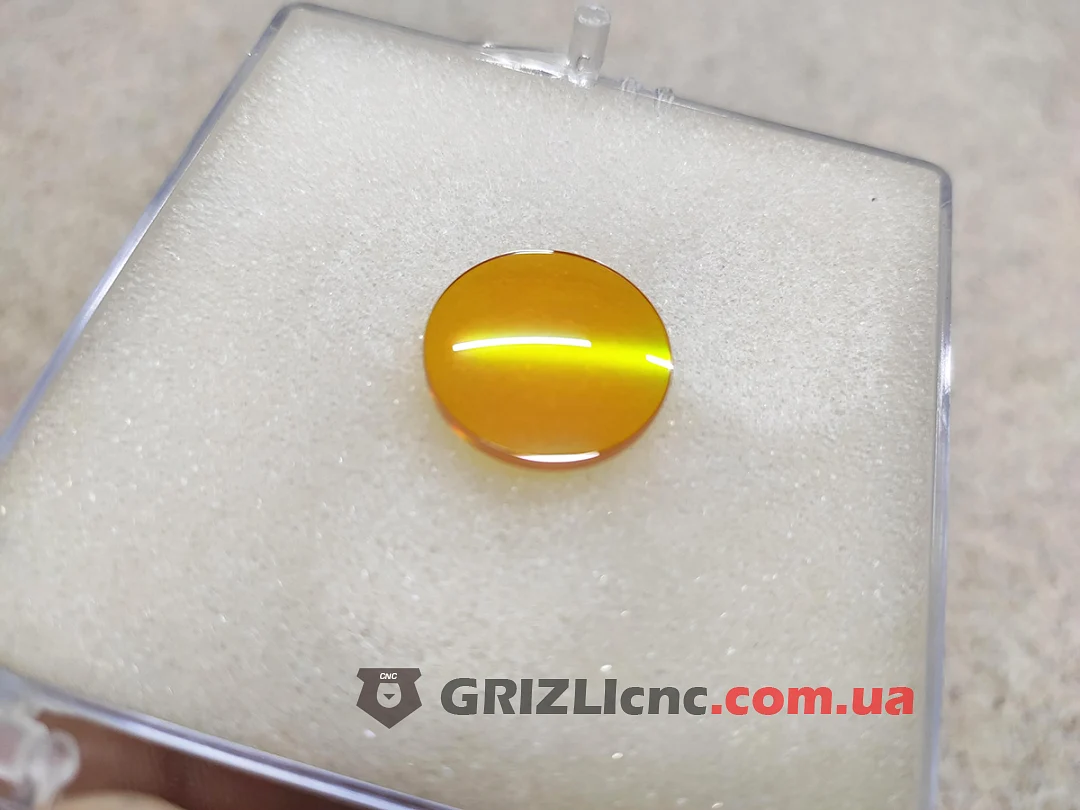

- Упаковка: защитный пластиковый футляр.
Фокусное расстояние
Фокусное расстояние это расстояние от линзы до точки, где луч имеет наименьший диаметр. Короткий фокус 38.1 мм даёт маленькое пятно и короткую зону фокуса. Такую линзу применяют для детальной гравировки и резки тонких материалов, высоту фокуса над материалом нужно выставлять точно.
Установка и уход
- Все работы с оптикой выполняйте при отключённом станке.
- Посадочный диаметр линзы в лазерной голове должен быть 20 мм.
- Берите линзу за край и не касайтесь рабочих поверхностей пальцами.
- Устанавливайте линзу выпуклой стороной вверх, навстречу лучу.
- После замены линзы выставьте высоту фокуса над материалом под фокусное расстояние 38.1 мм.
- Очищайте линзу от налёта палочкой или салфеткой для оптики, смоченной изопропиловым спиртом.
