Для яких задач підходить серія Master
Серія Master закриває основні роботи невеликої майстерні: розкрій фанери і МДФ на деталі меблів і пакування, фрезерування фасадів і декоративних панелей, вивіски, літери і таблички з пластику, рельєфи за 3D моделями. Верстат ріже і фрезерує дерево, МДФ, фанеру, пінопласт, текстоліт, пластики і композити. Пасовий привод і легка конструкція роблять серію доступною за ціною і простою в обслуговуванні.

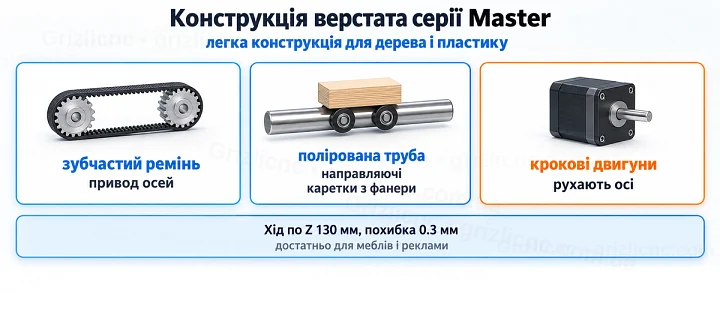

Конструкція серії
| Вузол | Виконання | Що це дає |
|---|
| Привод осей | зубчастий ремінь і крокові двигуни | швидкі переміщення, проста заміна ременя |
| Направляючі | полірована сталева труба | легка і недорога конструкція |
| Каретки | корпуси з бакелітової фанери | легкий корпус, стійкий до вологи |
| Хід по Z | 130 мм | обробка листа і заготовок середньої товщини |
| Похибка | 0.3 мм | достатньо для меблів і реклами |
Робоче поле і настільна версія
| Поле X x Y | Хід по Z | Виконання |
|---|
| 1000 x 1200 мм | 130 мм | зі станиною або настільна |
| 1500 x 1200 мм | 130 мм | зі станиною |
| 1500 x 1700 мм | 130 мм | зі станиною |
| 1500 x 2000 мм | 130 мм | зі станиною |
| 1500 x 2200 мм | 130 мм | зі станиною |
Настільна версія ставиться на будь-який міцний стіл і підходить для невеликих приміщень. Її можна виготовити і в стаціонарному варіанті зі станиною. Поле вибирають за найбільшою заготовкою із запасом на притиски, а товщину заготовки рахують разом із вильотом фрези, бо хід по Z 130 мм спільний для обох.

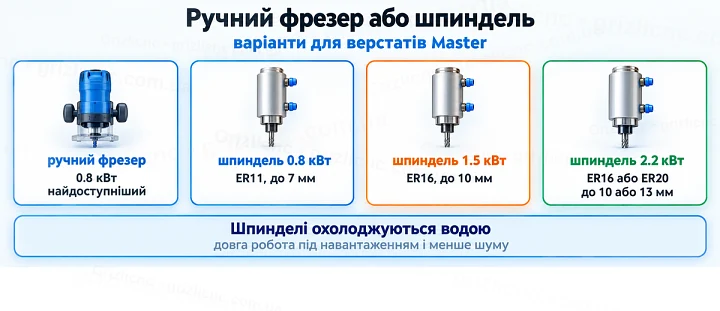

Ручний фрезер або шпиндель
| Варіант | Цанга | Коли вибирати |
|---|
| ручний фрезер 0.8 кВт | цанга фрезера | найдоступніший варіант для дерева і пластику |
| шпиндель 0.8 кВт | ER11, хвостовик до 7 мм | тиха робота, гравіювання, тонкі фрези |
| шпиндель 1.5 кВт | ER16, хвостовик до 10 мм | розкрій листа і фрезерування із запасом потужності |
| шпиндель 2.2 кВт | ER16 або ER20, хвостовик до 10 або 13 мм | фрези великого діаметра, довгі програми |
Шпинделі охолоджуються водою, тому витримують тривале навантаження і працюють тихіше за ручний фрезер. Цанга шпинделя 2.2 кВт залежить від моделі верстата і вказана в назві варіанта.

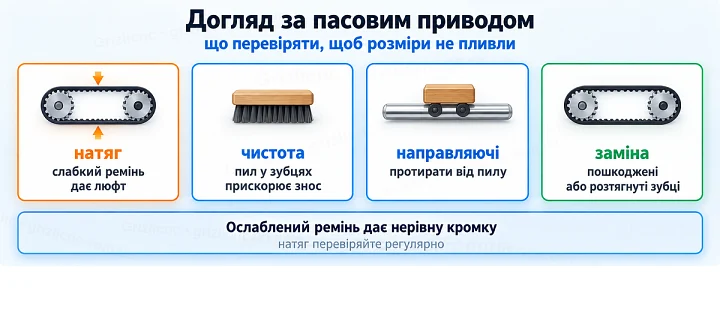

Догляд за пасовим приводом
- Перевіряйте натяг ременів: ослаблений ремінь дає люфт і нерівну кромку.
- Тримайте ремені і шківи чистими, пил і стружка в зубцях прискорюють знос.
- Протирайте направляючі труби від пилу, щоб ролики кареток ішли рівно.
- Міняйте ремінь із пошкодженими або розтягнутими зубцями.
Швидкість і точність
Швидкість холостих переміщень верстатів Master 12000 мм/хв, швидкість різання до 3500 мм/хв. Час обробки визначає подача різання, яку підбирають за матеріалом, фрезою і глибиною проходу. Похибка 0.3 мм достатня для меблевих деталей, розкрою листа, рекламних виробів і рельєфів.
Живлення і підключення
- Живлення 220 В, номінальне споживання 1500 Вт.
- Підключення до комп’ютера або ноутбука через USB, окремий комп’ютер під верстат не потрібен.
- Керуюча програма у форматі G-code, програмне забезпечення постачається з верстатом.

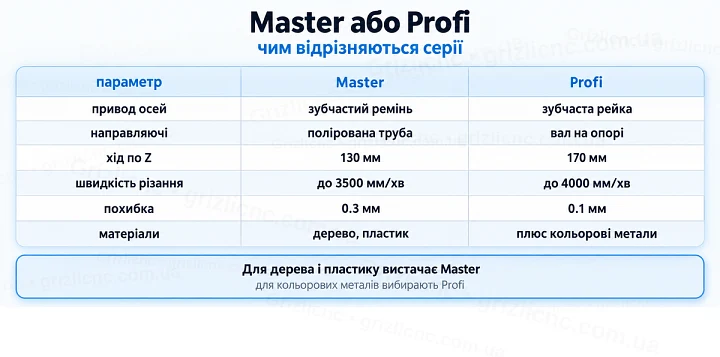

Master або Profi
| Параметр | Master | Profi |
|---|
| Привод осей | зубчастий ремінь | зубчаста рейка |
| Направляючі | полірована труба | вал на опорі SBR20 і SBR16 |
| Хід по Z | 130 мм | 170 мм |
| Шпиндель | ручний фрезер 0.8 кВт або шпиндель 0.8...2.2 кВт | шпиндель 2.2 або 3.0 кВт |
| Швидкість різання | до 3500 мм/хв | до 4000 мм/хв |
| Похибка | 0.3 мм | 0.1 мм |
| Матеріали | дерево, пластик, композити | дерево, пластик, композити, кольорові метали |
Якщо основна робота це дерево і пластик, серії Master достатньо. Для постійної роботи по кольорових металах і точних посадкових місць вибирають Profi.
Часті помилки
- Беруть поле впритул до заготовки і не залишають місця для притисків.
- Не враховують виліт фрези під час розрахунку товщини заготовки за ходом Z.
- Не підтягують ремені, і розміри деталей починають плисти.
- Ставлять фрезу з хвостовиком більшим, ніж дозволяє цанга.
- Ріжуть метал як дерево на пасовому верстаті.
