Що таке діодний лазерний гравер
У таких граверах промінь створює лазерний діод, напівпровідниковий випромінювач розміром із ніготь. У назвах їх називають світлодіодними або LED, але це лазер: промінь збирається лінзою в маленьку пляму і випалює матеріал. Модуль із лінзою, радіатором і вентилятором важить небагато, тому весь гравер виходить легким і ненабагато більшим за своє робоче поле.

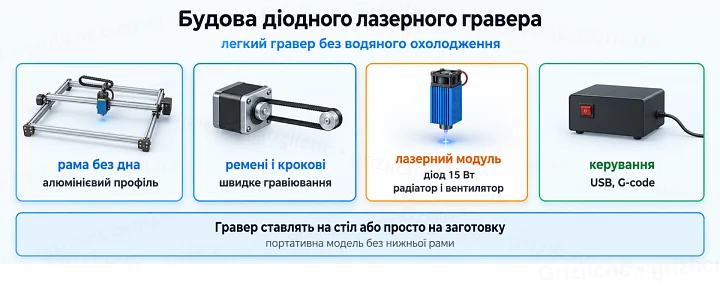

Будова гравера
| Вузол | Виконання | Навіщо це потрібно |
|---|
| Рама | алюмінієвий профіль без дна | гравер ставлять на стіл або на заготовку більшого розміру |
| Привод | зубчасті ремені і крокові двигуни | швидкі переміщення під час гравіювання |
| Каретки | текстоліт | легкі і жорсткі вузли порталу |
| Лазерний модуль | діод 15 Вт із радіатором і вентилятором | повітряне охолодження без води |
| Керування | окремий блок або плата на стійці | підключення до комп’ютера через USB, програма G-code |
Моделі в розділі
| Поле | Схема | Гравіювання | Холості переміщення | Похибка |
|---|
| 170 x 210 мм | портативна консольна | 4000 мм/хв | 10000 мм/хв | 0.05 мм |
| 440 x 380 мм | портальна рама | 4000 мм/хв | 20000 мм/хв | 0.1 мм |
| 800 x 800 мм | портальна рама | 4000 мм/хв | 20000 мм/хв | 0.1 мм |
Портативний гравер без нижньої рами ставлять просто на виріб, наприклад на дверцята або стільницю. Модель 800 x 800 мм підходить для великих панелей і серій заготовок, розкладених на столі.

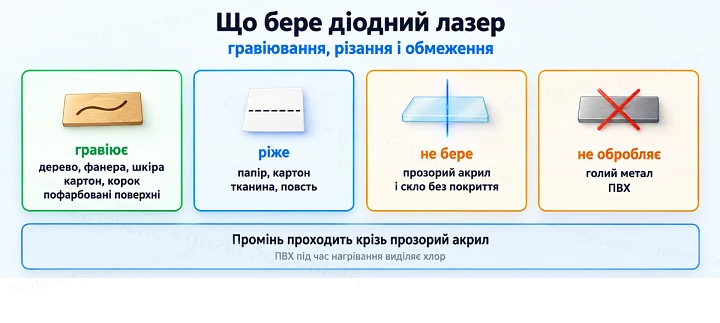

Які матеріали гравіює і ріже
- Гравіює: деревину, фанеру, шкіру, картон, папір, корок, непрозорі пластики і пофарбовані поверхні.
- Ріже: тонкі матеріали, такі як папір, картон, тканина і повсть.
- Не бере: прозорий акрил і скло без покриття, промінь проходить крізь них.
- Не обробляє: голий метал, він відбиває випромінювання, і ПВХ, який під час нагрівання виділяє хлор.

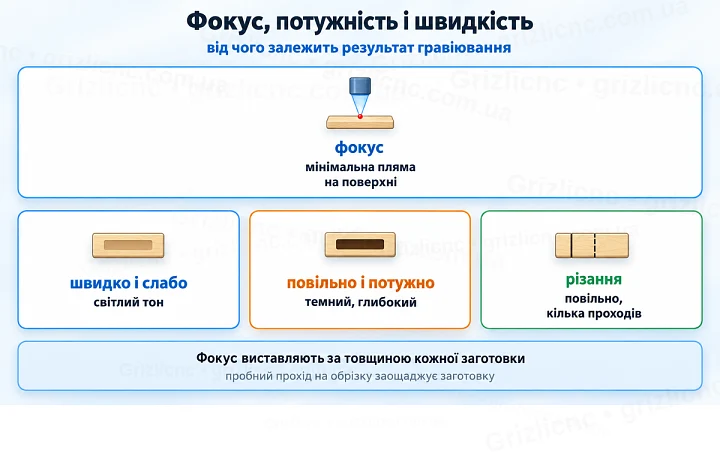

Фокус і режими
Чіткість лінії залежить від фокуса: пляма має бути мінімальною на поверхні матеріалу, тому фокус виставляють за товщиною кожної заготовки. Глибину і колір гравіювання задають співвідношенням потужності і швидкості. Швидкий прохід на малій потужності дає світлий тон, повільний на великій темний і глибокий. Різання виконують повільно, швидкість різання граверів у розділі 200 мм/хв, а для товщих матеріалів роблять кілька проходів.
Гравіювання зображень і написів
Векторні контури гравер проходить по лінії, а растрові зображення випалює рядок за рядком, змінюючи потужність за яскравістю точки. Півтонове зображення заздалегідь переводять у чорно-білий растр із відповідним кроком рядків. Пробне гравіювання на обрізку того самого матеріалу заощаджує заготовку.
Безпека
- Працюйте в захисних окулярах, розрахованих на довжину хвилі вашого лазера.
- Не залишайте гравер без нагляду: матеріал може загорітися.
- Дим виводьте витяжкою або працюйте в провітрюваному приміщенні.
- Заготовку кладіть на негорючу підкладку.

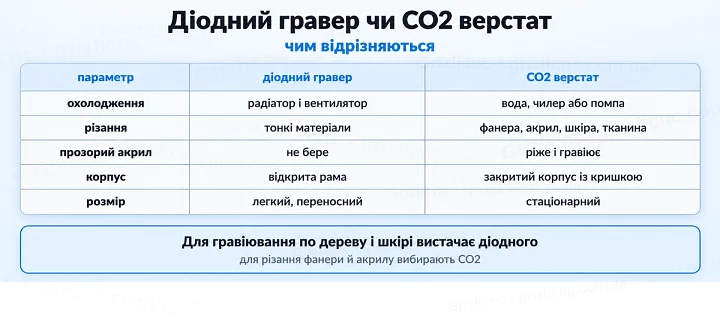

Діодний гравер чи CO2 верстат
| Параметр | Діодний гравер | CO2 верстат |
|---|
| Охолодження | радіатор і вентилятор | вода, чилер або помпа |
| Різання | тонкі матеріали | фанера, акрил, шкіра, тканина |
| Прозорий акрил | не бере | ріже і гравіює |
| Корпус | відкрита рама | закритий корпус із кришкою |
| Розмір і вага | легкий, переносний | стаціонарний |
Якщо основне завдання це гравіювання по дереву, шкірі і картону, діодного гравера достатньо. Для різання фанери й акрилу вибирають CO2 верстат.
Часті помилки
- Чекають від гравера 15 Вт різання товстої фанери за один прохід.
- Намагаються гравіювати прозорий акрил або скло без покриття.
- Не виставляють фокус після заміни заготовки.
- Працюють без окулярів або в окулярах для іншого лазера.
- Гравіюють ПВХ і псують механіку та здоров’я.
