Для чого потрібен настільний верстат з ЧПУ
Настільний верстат займає місце на робочому столі і працює від звичайної розетки, тому підходить для дому, гуртка або навчального класу. На ньому опановують основи роботи з ЧПУ: підготовку моделі, розрахунок траєкторій, встановлення нуля і підбір режимів. Помилка на маленькому верстаті коштує дешево, а навички потім переносяться на великі верстати без змін. Крім навчання, такий верстат виготовляє друковані плати, таблички, шильди, гравіювання і дрібні деталі.

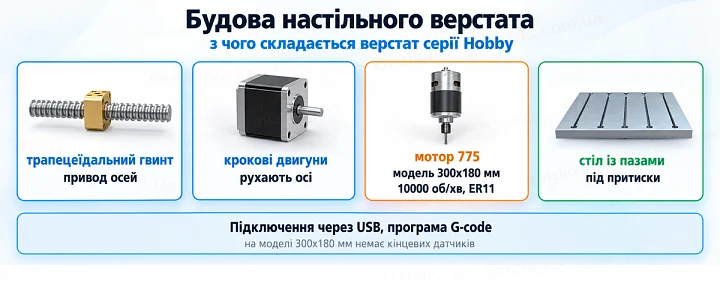

Будова настільного верстата
| Вузол | Виконання в серії Hobby | Що важливо знати |
|---|
| Привод осей | трапецеїдальні гвинти і крокові двигуни | точне, але неспішне переміщення |
| Шпиндель | мотор 775 на 10000 об/хв із цангою ER11 (модель 300x180 мм) | фрези з хвостовиком до 7 мм |
| Стіл | стіл із пазами під притиски | заготовку кріплять притисками або двостороннім скотчем |
| Кінцеві датчики | на моделі 300x180 мм немає | нуль виставляють вручну перед кожною роботою |
| Підключення | USB | програма у форматі G-code |
Моделі серії
| Параметр | 240 x 200 мм | 300 x 180 мм |
|---|
| Робоче поле X x Y x Z | 240 x 200 x 50 мм | 300 x 180 x 40 мм |
| Швидкість різання | 500 мм/хв | 500 мм/хв |
| Холості переміщення | 2000 мм/хв | 2000 мм/хв |
| Похибка | 0.2 мм | 0.2 мм |
| Споживання | 200 Вт | 200 Вт |
Модель 300 x 180 мм постачається набором для складання. Складання верстата з набору саме по собі добра вправа: стає зрозуміло, як влаштовані осі, гвинти й електроніка, і потім простіше обслуговувати будь-який верстат з ЧПУ.

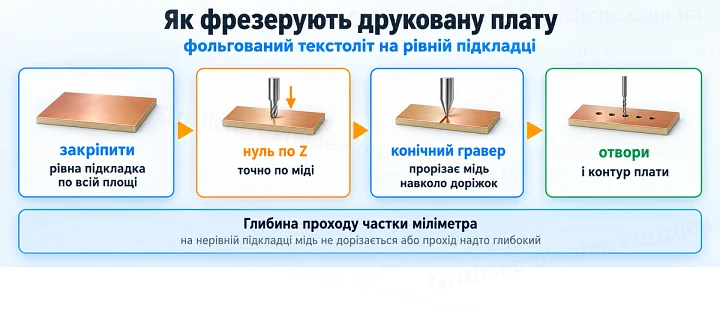

Виготовлення друкованих плат
Плату фрезерують із фольгованого текстоліту: конічний гравер прорізає мідь навколо доріжок і відокремлює їх одна від одної, потім свердлять отвори й обрізають контур. Глибина такого проходу становить частки міліметра, тому заготовку кладуть на рівну жертовну підкладку, кріплять по всій площі і точно виставляють нуль по Z. Якщо стіл або заготовка нерівні, гравер в одному місці не доріже мідь, а в іншому піде надто глибоко.

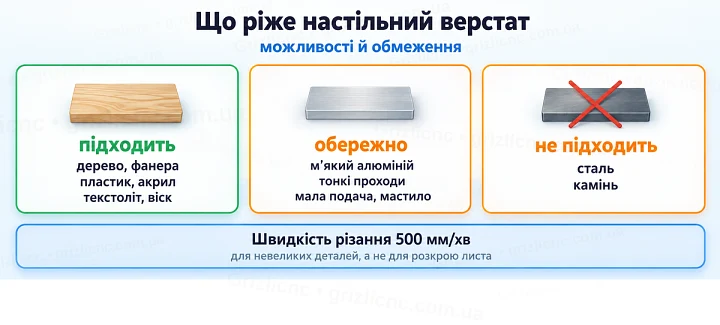

Можливості й обмеження
- Добре підходять: дерево, фанера, пластик, акрил, текстоліт, віск, гравіювання табличок.
- М’який алюміній ріжуть тонкими проходами з малою подачею і мастилом.
- Сталь і камінь настільному верстату не під силу.
- Швидкість різання 500 мм/хв розрахована на невеликі деталі, а не на розкрій листа.

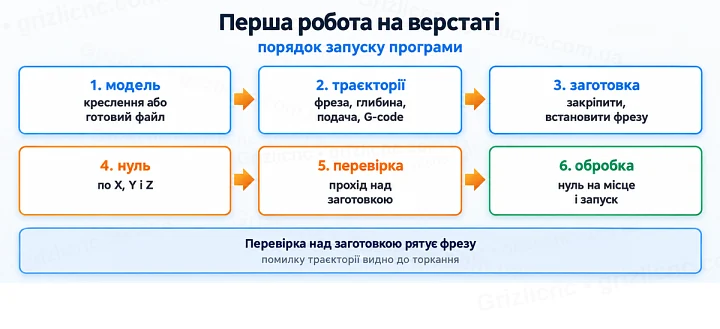

Як запустити першу роботу
- Намалювати деталь або взяти готову модель.
- У програмі підготовки траєкторій вибрати фрезу, глибину за прохід і подачу та отримати G-code.
- Закріпити заготовку на столі і встановити фрезу в цангу.
- Виставити нуль по X, Y і Z.
- Запустити програму спочатку над заготовкою, без торкання, і перевірити траєкторію.
- Повернути нуль на місце і виконати обробку.
Безпека під час навчання
- Працюйте в захисних окулярах: фреза відкидає стружку.
- Не торкайтеся заготовки і фрези під час роботи.
- Прибирайте пил пилососом, особливо під час роботи з текстолітом і МДФ.
- Тримайте під рукою кнопку зупинки або вимикач живлення.
Коли переходити на великий верстат
Перехід потрібен, коли деталі перестають вміщуватися в поле, коли час обробки зростає через малу швидкість різання або коли потрібно різати лист фанери і МДФ цілком. Тоді вибирають верстат серії Master з полем від 1000 x 1200 мм і шпинделем до 2.2 кВт. Навички роботи з програмами і встановленням нуля переносяться без змін.
Часті помилки
- Ставлять велику глибину за прохід і ламають тонку фрезу.
- Забувають виставити нуль по Z після заміни фрези.
- Фрезерують плату на нерівній підкладці.
- Намагаються різати сталь на настільному верстаті.
- Запускають програму без перевірки траєкторії над заготовкою.
