Що таке лазерний маркувальник
Маркувальник призначений для нанесення зображення на поверхню виробу, а не для розкрою листів. Ним наносять логотипи на сувеніри і подарунки, серійні номери і дати на пакування, написи на шкіряні вироби, дерев’яні бирки і скляний посуд. Виріб кладуть на стіл, натискають педаль, і за кілька секунд мітка готова.
Головна відмінність від лазерного верстата в способі руху променя. У верстаті лазерна головка їздить по порталу, а в маркувальнику нерухома головка відхиляє промінь дзеркалами. Маса дзеркал мала, тому промінь обходить контур у рази швидше, ніж головка на порталі.

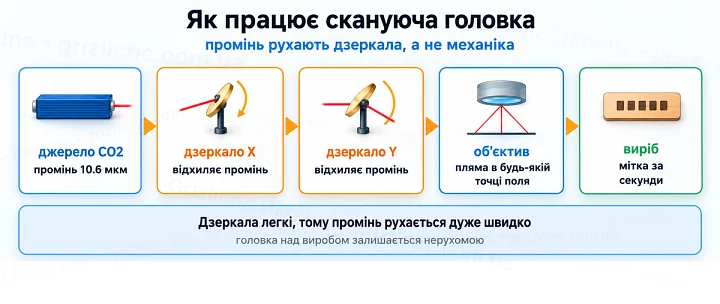

Як працює скануюча головка
Усередині головки стоять два легкі дзеркала на швидких поворотних приводах. Перше дзеркало відхиляє промінь по осі X, друге по осі Y. Під дзеркалами встановлений плоскопольний об’єктив: він фокусує промінь у маленьку пляму в будь-якій точці поля, а не лише в центрі.
- Дзеркала задають положення плями і швидкість обходу контуру.
- Об’єктив задає розмір поля маркування і робочу відстань до виробу.
- Колона дозволяє підняти або опустити головку, щоб фокус потрапив на поверхню виробу.

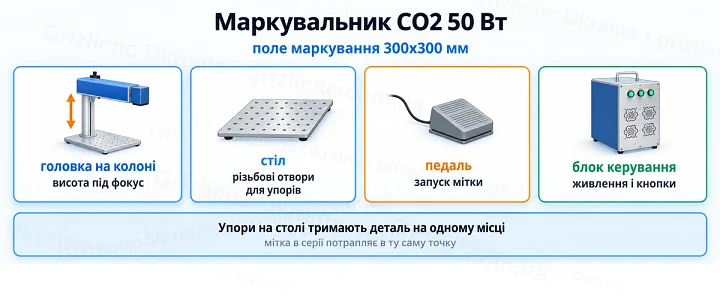

Маркувальник у розділі
| Параметр | Значення |
|---|
| Джерело випромінювання | CO2, 50 Вт |
| Поле маркування | 300x300 мм |
| Головка | скануюча, на вертикальній колоні з регулюванням висоти |
| Стіл | металевий, із сіткою різьбових отворів для оснастки |
| Запуск | ножна педаль |
| Керування | окремий блок живлення і керування з кнопками, макет готується на комп’ютері |
Різьбові отвори столу потрібні для упорів і пристосувань: деталь у серії кладуть в одне й те саме місце, і мітка потрапляє туди ж на кожному виробі. Педаль звільняє руки оператора, тому один виріб знімають і кладуть наступний без перерви.
Які матеріали маркує CO2 маркувальник
Випромінювання CO2 лазера з довжиною хвилі 10.6 мкм добре поглинають неметали. На дереві і фанері мітка виходить темною, на шкірі випаленою, на склі матовою, на акрилі білою, на пофарбованих і анодованих поверхнях промінь знімає верхній шар і відкриває основу.
- Маркує: деревину, фанеру, шкіру, папір, картон, акрил, скло, камінь, пофарбовані й анодовані поверхні.
- Не маркує: голий метал, він відбиває випромінювання CO2.
- Не можна обробляти: ПВХ і хлоровмісні пластики, під час нагрівання вони виділяють хлор.

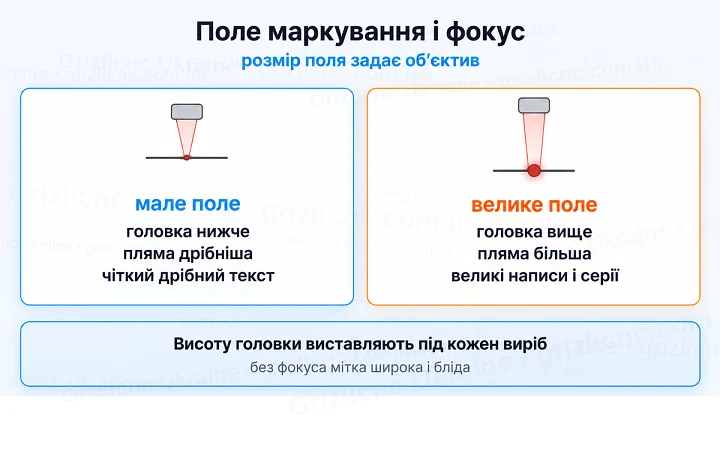

Поле маркування і фокус
Розмір поля залежить від фокусної відстані об’єктива. Що більше поле, то далі від виробу стоїть головка і то більша пляма. Велике поле зручне для великих написів і для маркування кількох виробів за один запуск, дрібний текст і тонкі лінії виходять чіткішими в центрі поля і на малій висоті.
Перед роботою головку піднімають або опускають по колоні так, щоб відстань від об’єктива до поверхні збіглася з фокусною. Якщо виріб товщий за попередній, висоту виставляють заново, інакше мітка стане широкою і блідою.

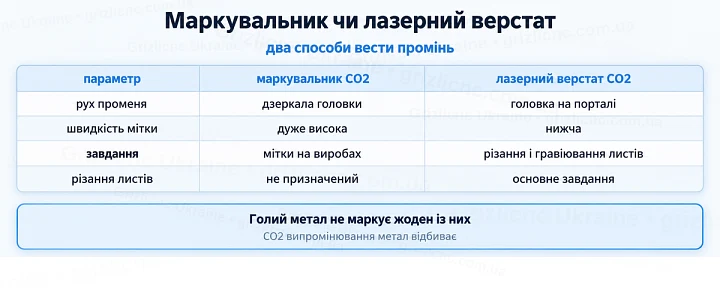

Маркувальник чи лазерний верстат
| Параметр | Маркувальник CO2 | Лазерний верстат CO2 |
|---|
| Рух променя | дзеркала скануючої головки | головка на порталі |
| Швидкість | дуже висока на дрібних мітках | нижча, механіка важча |
| Завдання | мітки на готових виробах, серії | різання і гравіювання листів |
| Різання листів | не призначений | основне завдання |
| Робоча зона | поле об’єктива | робоче поле верстата |
Якщо потрібно різати фанеру й акрил по контуру, вибирають лазерний верстат. Якщо потрібно швидко наносити одну й ту саму мітку на сотні виробів, маркувальник окуповується завдяки швидкості і простій заміні деталей на столі.
Безпека і обслуговування
Випромінювання CO2 лазера невидиме, тому очі захищають окулярами для довжини хвилі 10.6 мкм, а блискучі вироби кладуть так, щоб відбитий промінь не йшов у бік оператора. Дим від маркування відводять витяжкою: продукти горіння осідають на об’єктиві і знижують потужність у плямі. Об’єктив протирають від нагару, а стіл тримають у чистоті, щоб виріб лежав рівно.
Типові помилки
- Намагаються маркувати голий метал CO2 маркувальником.
- Не виставляють висоту головки під товщину виробу і отримують розмиту мітку.
- Дрібний текст ставлять на край великого поля, де пляма більша.
- Не фіксують деталь упорами, і мітка в серії зміщується від виробу до виробу.
- Працюють без витяжки, і об’єктив покривається нагаром.
