Для яких задач потрібен верстат серії Profi
Серія Profi розрахована на постійну роботу в майстерні: розкрій меблевих деталей, фасади з фрезеруванням, вивіски та об’ємні літери, корпуси і деталі з пластику, рельєфи за 3D моделями. Верстат ріже і фрезерує дерево, МДФ, фанеру, пінопласт, текстоліт, пластики, композити і кольорові метали. Для твердих матеріалів, таких як сталь, скло і камінь, залишається гравіювання інструментом відповідної твердості.

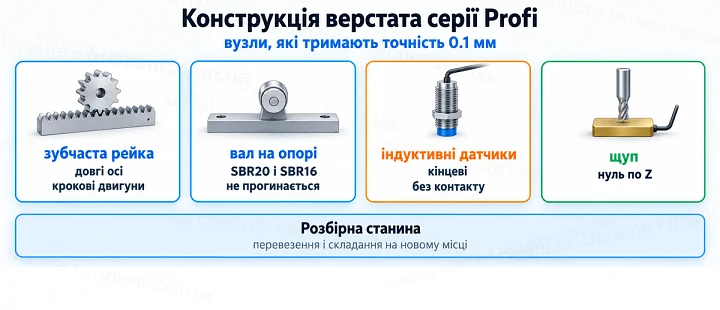

Конструкція серії
| Вузол | Виконання | Що це дає |
|---|
| Привод осей | зубчаста рейка і крокові двигуни | довгі осі без провисання передачі |
| Направляючі | вал на суцільній опорі SBR20 і SBR16 | вал закріплений по всій довжині і не прогинається під навантаженням |
| Каретки | корпуси з текстоліту | легкий і міцний корпус каретки |
| Кінцеві датчики | індуктивні | спрацьовують без механічного контакту |
| Нуль по Z | щуп | швидке встановлення інструмента по висоті |
| Станина | розбірна | перевезення і складання на новому місці |
Поєднання рейки і валів на опорі дає паспортну похибку обробки 0.1 мм на всіх розмірах поля.

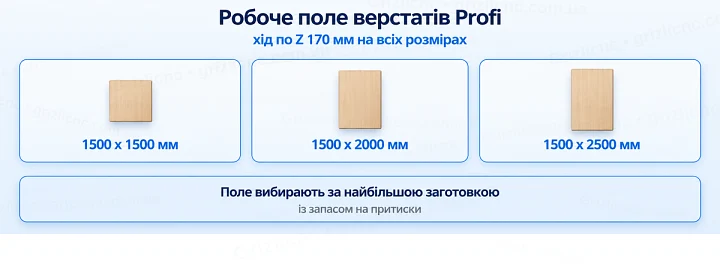

Робоче поле
| Поле X x Y | Хід по Z | Шпиндель |
|---|
| 1500 x 1500 мм | 170 мм | 2.2 або 3.0 кВт |
| 1500 x 2000 мм | 170 мм | 2.2 або 3.0 кВт |
| 1500 x 2500 мм | 170 мм | 2.2 або 3.0 кВт |
Поле вибирають за найбільшою заготовкою, яку потрібно обробити за одне встановлення, із запасом на притиски. Хід по Z 170 мм ділиться між заготовкою, жертовним шаром і вильотом фрези, тому товщину заготовки рахують разом із довжиною інструмента.

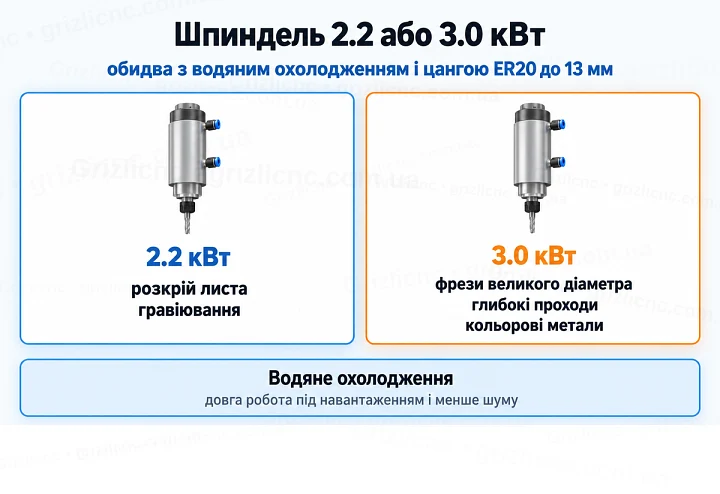

Шпиндель 2.2 або 3.0 кВт
Обидва шпинделі охолоджуються водою і працюють із цангою ER20, яка затискає фрези з хвостовиком до 13 мм. Водяне охолодження дозволяє шпинделю довго працювати під навантаженням і знижує шум. Шпиндель 3.0 кВт дає запас потужності для фрез великого діаметра, глибоких проходів і кольорових металів. Якщо основна робота це розкрій листа і гравіювання, вистачає шпинделя 2.2 кВт.
Швидкість і точність
Швидкість холостих переміщень верстата 14000 мм/хв, швидкість різання до 4000 мм/хв. Холоста швидкість скорочує переходи між ділянками, а час обробки визначає подача різання, яку підбирають за матеріалом, фрезою і глибиною проходу. Похибка 0.1 мм достатня для меблевих деталей, пазів під фурнітуру і рекламних виробів.
Живлення і підключення
- Живлення 220 В, номінальне споживання 2500 Вт: верстат підключається до однофазної мережі майстерні.
- Підключення до комп’ютера або ноутбука через USB, окремий комп’ютер під верстат не потрібен.
- Керуюча програма у форматі G-code готується в програмі підготовки траєкторій.

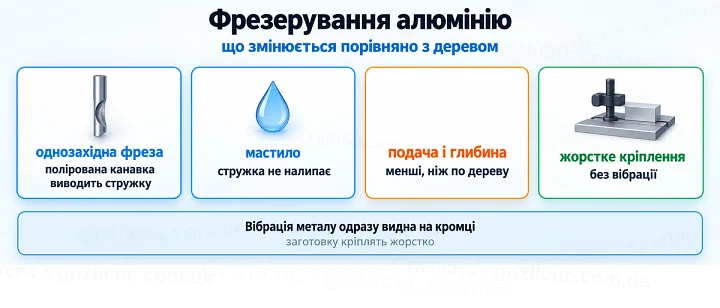

Робота з кольоровими металами
Алюміній і м’які сплави фрезерують із меншою подачею і глибиною проходу, ніж дерево. Для алюмінію вибирають однозахідні фрези з полірованою канавкою, які краще виводять стружку, і подають мастило або охолодження в зону різання, щоб стружка не налипала на фрезу. Заготовку кріплять жорстко, бо вібрація металу одразу видна на кромці.
Часті помилки
- Вибирають поле впритул до заготовки і не залишають місця для притисків.
- Не враховують виліт фрези під час розрахунку товщини заготовки за ходом Z.
- Ріжуть метал із подачею для дерева і ламають фрезу.
- Задають швидкість холостих переміщень як подачу різання.
- Не перевіряють циркуляцію води перед запуском шпинделя.
