Для каких задач подходит серия Master
Серия Master закрывает основные работы небольшой мастерской: раскрой фанеры и МДФ на детали мебели и упаковки, фрезеровку фасадов и декоративных панелей, вывески, буквы и таблички из пластика, рельефы по 3D моделям. Станок режет и фрезерует дерево, МДФ, фанеру, пенопласт, текстолит, пластики и композиты. Ремённый привод и лёгкая конструкция делают серию доступной по цене и простой в обслуживании.

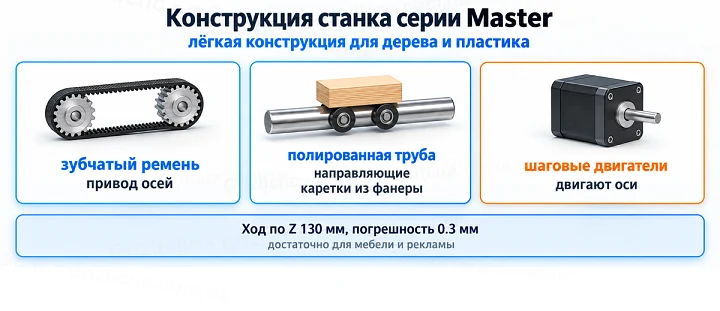

Конструкция серии
| Узел | Исполнение | Что это даёт |
|---|
| Привод осей | зубчатый ремень и шаговые двигатели | быстрые перемещения, простая замена ремня |
| Направляющие | полированная стальная труба | лёгкая и недорогая конструкция |
| Каретки | корпуса из бакелитовой фанеры | лёгкий корпус, стойкий к влаге |
| Ход по Z | 130 мм | обработка листа и заготовок средней толщины |
| Погрешность | 0.3 мм | достаточно для мебели и рекламы |
Рабочее поле и настольная версия
| Поле X x Y | Ход по Z | Исполнение |
|---|
| 1000 x 1200 мм | 130 мм | со станиной или настольная |
| 1500 x 1200 мм | 130 мм | со станиной |
| 1500 x 1700 мм | 130 мм | со станиной |
| 1500 x 2000 мм | 130 мм | со станиной |
| 1500 x 2200 мм | 130 мм | со станиной |
Настольная версия ставится на любой прочный стол и подходит для небольших помещений. Её можно изготовить и в стационарном варианте со станиной. Поле выбирают по самой большой заготовке с запасом на прижимы, а толщину заготовки считают вместе с вылетом фрезы, так как ход по Z 130 мм общий для обоих.

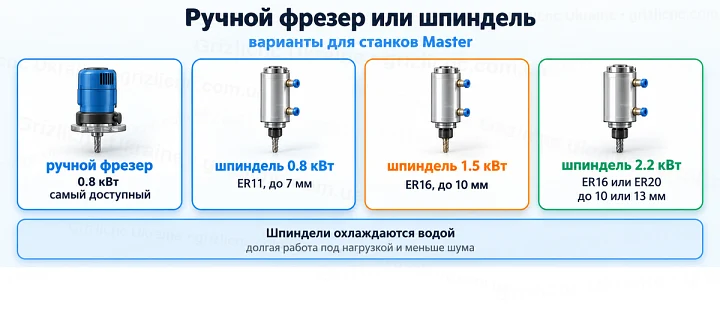

Ручной фрезер или шпиндель
| Вариант | Цанга | Когда выбирать |
|---|
| ручной фрезер 0.8 кВт | цанга фрезера | самый доступный вариант для дерева и пластика |
| шпиндель 0.8 кВт | ER11, хвостовик до 7 мм | тихая работа, гравировка, тонкие фрезы |
| шпиндель 1.5 кВт | ER16, хвостовик до 10 мм | раскрой листа и фрезеровка с запасом мощности |
| шпиндель 2.2 кВт | ER16 или ER20, хвостовик до 10 или 13 мм | фрезы большого диаметра, долгие программы |
Шпиндели охлаждаются водой, поэтому выдерживают длительную нагрузку и работают тише ручного фрезера. Цанга шпинделя 2.2 кВт зависит от модели станка и указана в названии варианта.

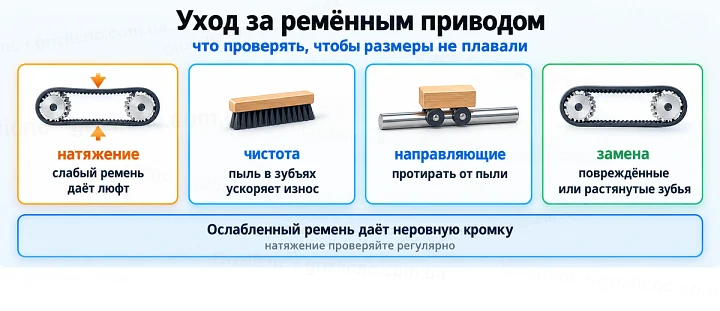

Уход за ремённым приводом
- Проверяйте натяжение ремней: ослабленный ремень даёт люфт и неровную кромку.
- Держите ремни и шкивы чистыми, пыль и стружка в зубьях ускоряют износ.
- Протирайте направляющие трубы от пыли, чтобы ролики кареток шли ровно.
- Меняйте ремень с повреждёнными или растянутыми зубьями.
Скорость и точность
Скорость холостых перемещений станков Master 12000 мм/мин, скорость резки до 3500 мм/мин. Время обработки определяет подача резания, которую подбирают по материалу, фрезе и глубине прохода. Погрешность 0.3 мм достаточна для мебельных деталей, раскроя листа, рекламных изделий и рельефов.
Питание и подключение
- Питание 220 В, номинальное потребление 1500 Вт.
- Подключение к компьютеру или ноутбуку по USB, отдельный компьютер под станок не нужен.
- Управляющая программа в формате G-code, программное обеспечение поставляется со станком.

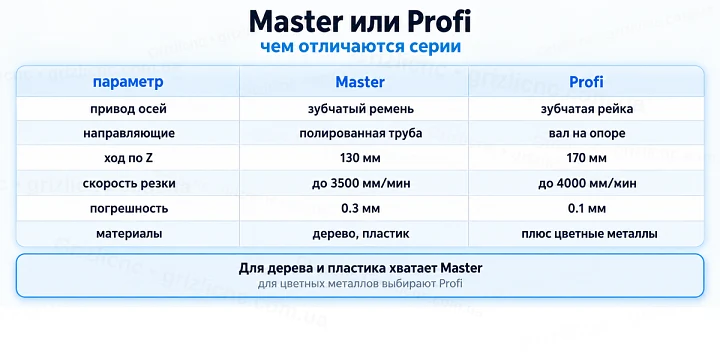

Master или Profi
| Параметр | Master | Profi |
|---|
| Привод осей | зубчатый ремень | зубчатая рейка |
| Направляющие | полированная труба | вал на опоре SBR20 и SBR16 |
| Ход по Z | 130 мм | 170 мм |
| Шпиндель | ручной фрезер 0.8 кВт или шпиндель 0.8...2.2 кВт | шпиндель 2.2 или 3.0 кВт |
| Скорость резки | до 3500 мм/мин | до 4000 мм/мин |
| Погрешность | 0.3 мм | 0.1 мм |
| Материалы | дерево, пластик, композиты | дерево, пластик, композиты, цветные металлы |
Если основная работа это дерево и пластик, серии Master достаточно. Для постоянной работы по цветным металлам и точных посадочных мест выбирают Profi.
Частые ошибки
- Берут поле впритык к заготовке и не оставляют места для прижимов.
- Не учитывают вылет фрезы при расчёте толщины заготовки по ходу Z.
- Не подтягивают ремни, и размеры деталей начинают плавать.
- Ставят фрезу с хвостовиком больше, чем позволяет цанга.
- Режут металл как дерево на ремённом станке.
