Диодный лазерный модуль 5.5 Вт, 450 нм, для гравировки на станке ЧПУ

Диодный лазерный модуль 5.5 Вт с длиной волны 450 нм предназначен для установки на гравировальный станок или станок ЧПУ. Модуль питается от 12 В, мощностью излучения управляют сигналом ШИМ от контроллера.

Параметры

• Выходная мощность: 5.5 Вт.
• Длина волны: 450 нм.
• Питание: 12 В.
• Управление: сигнал ШИМ.

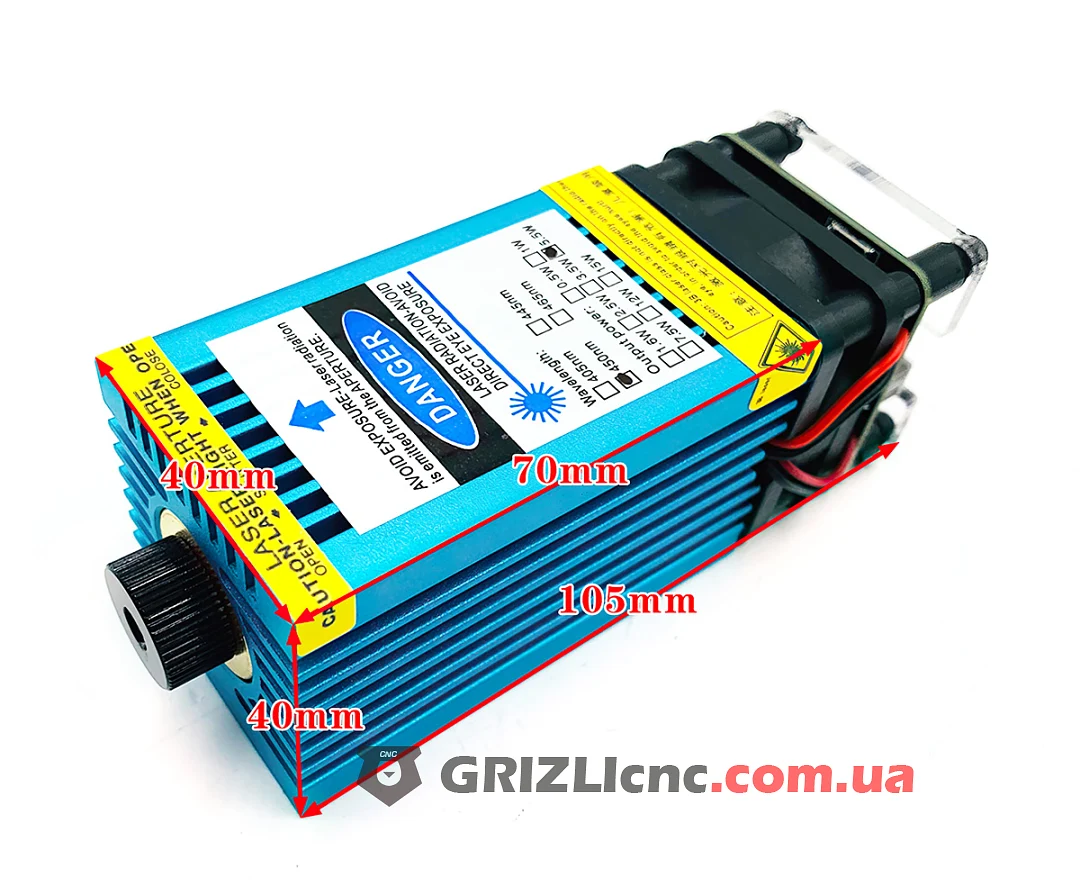

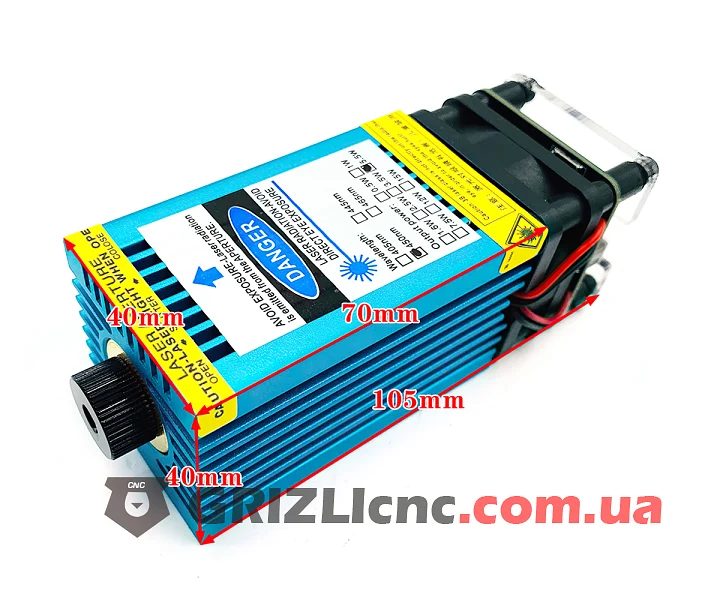

• Размеры: 40 x 40 x 105 мм, длина радиатора 70 мм.

Маркировка

• На наклейке модуля отмечены длина волны 450 nm и выходная мощность 5.5W.
• На корпусе наклейки с предупреждением об опасности лазерного излучения.

Конструкция

• Ребристый радиатор синего цвета, на боковой стороне резьбовые отверстия для крепления.
• Вентилятор над платой драйвера, плата закрыта прозрачной крышкой.

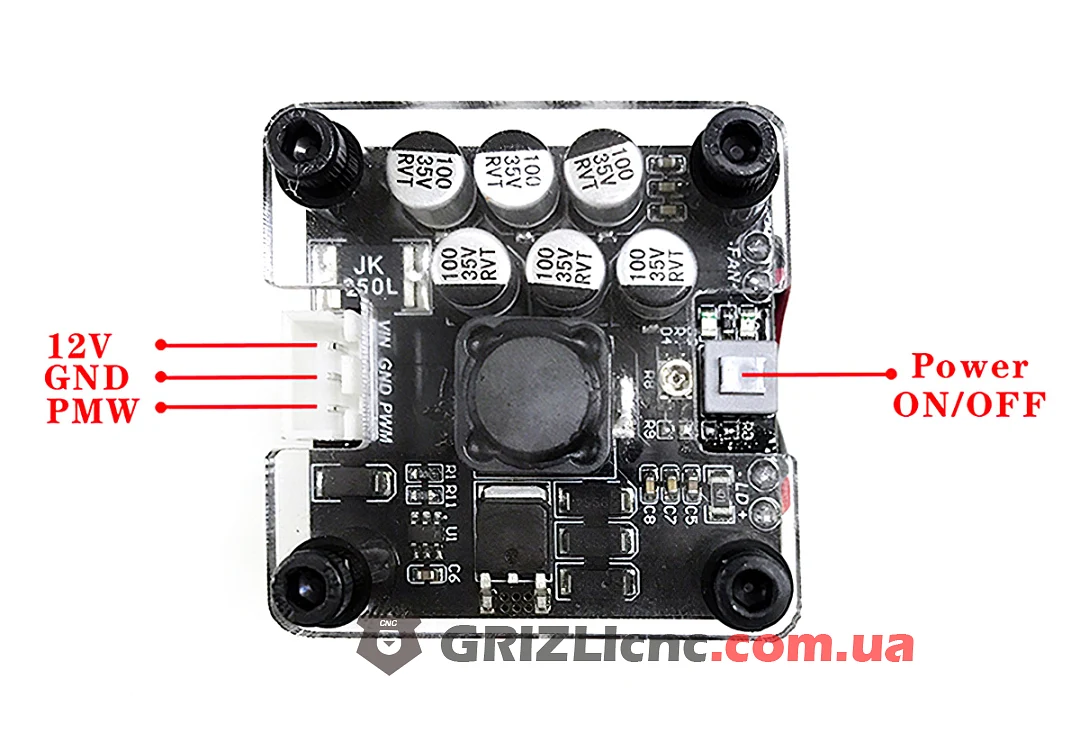

• Трёхконтактный разъём питания и управления: 12V, GND, PWM.
• Кнопка включения на плате драйвера.

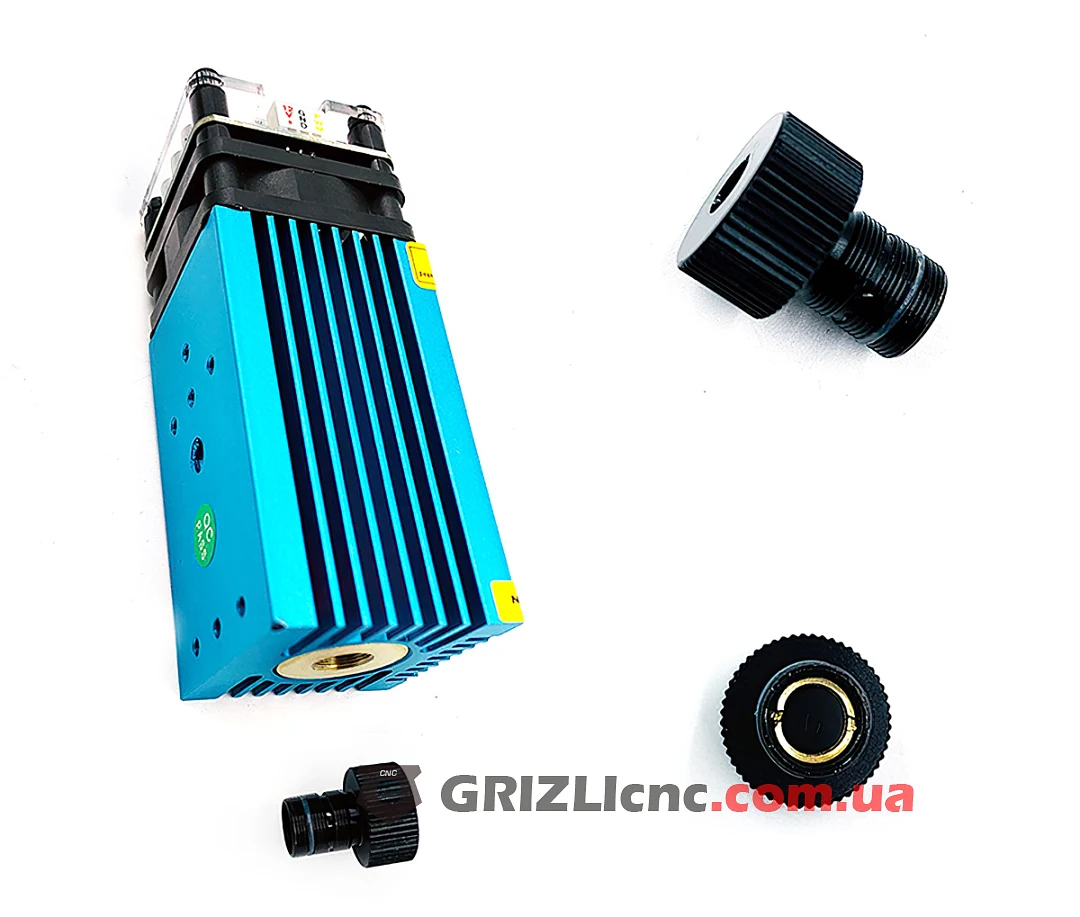

• Фокусирующая линза с рифлёным кольцом.

Подключение и безопасность

• Все подключения выполняйте при отключённом питании.
• Контакты 12V и GND подключайте к блоку питания 12 В с соблюдением полярности, контакт PWM к выходу ШИМ управления лазером контроллера.
• Фокус настраивайте вращением линзы до минимального пятна на материале.
• Работайте только в защитных очках для длины волны 450 нм и не смотрите на луч и его отражения.
• Не закрывайте вентилятор модуля и используйте вытяжку для удаления дыма.
