Фокусувальна лінза USA ZnSe діаметром 20 мм, фокус 38,1 мм, для лазерного верстата CO2

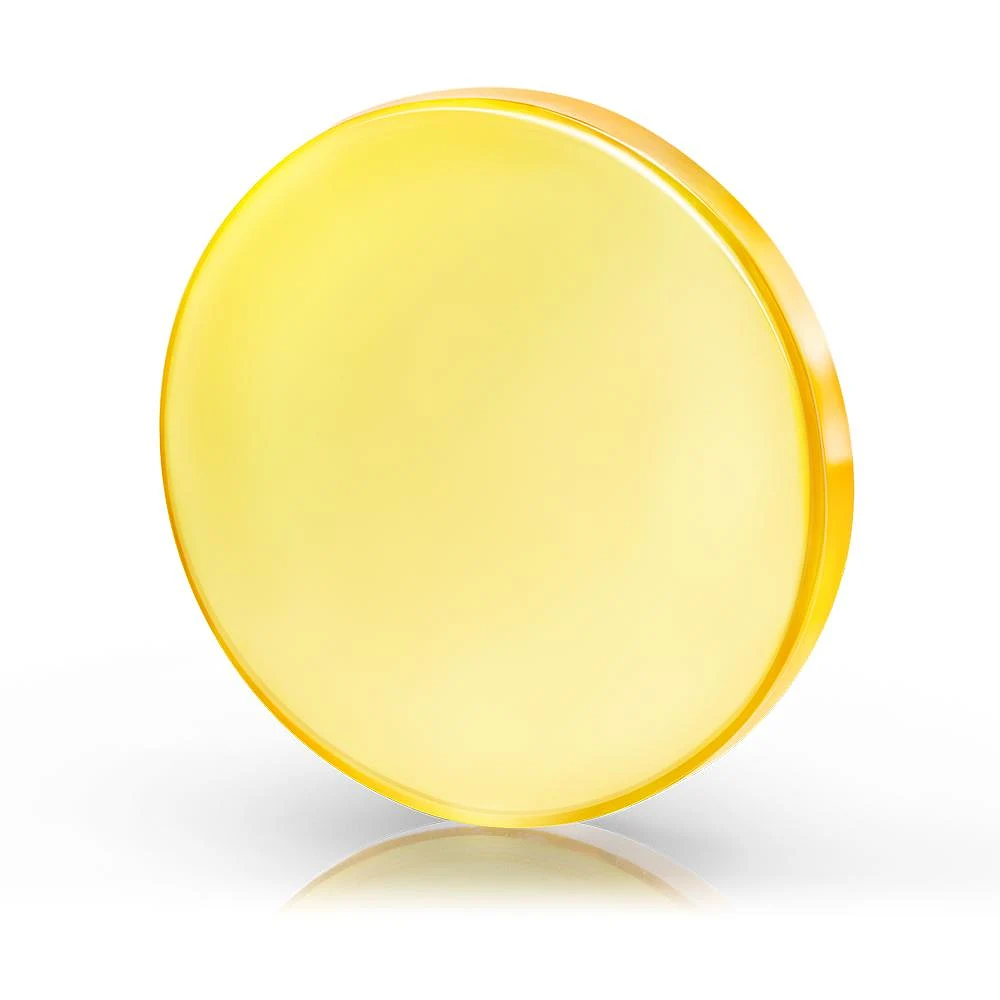

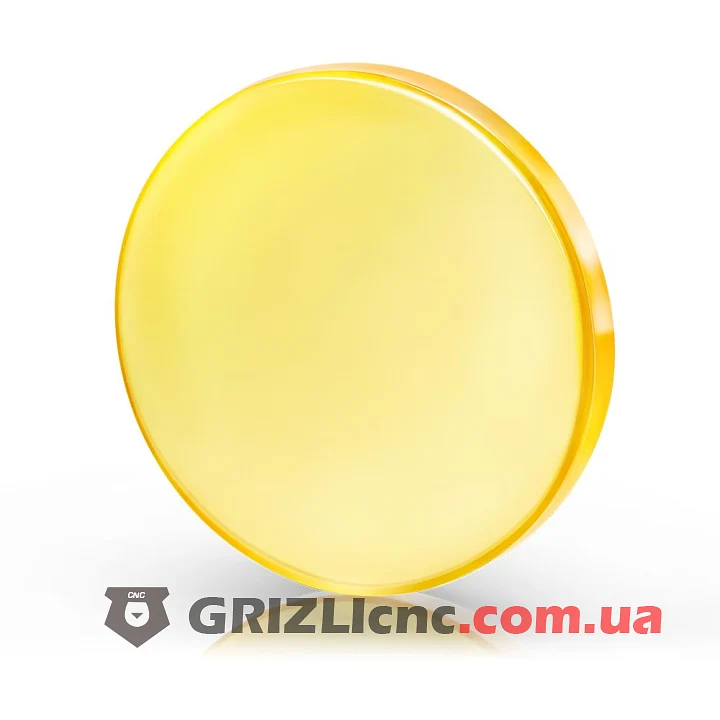

Фокусувальна лінза USA ZnSe D20 F38.1 збирає промінь лазера CO2 у точку на поверхні матеріалу. Лінза встановлюється в лазерну голову верстата після третього дзеркала. Діаметр лінзи 20 мм, фокусна відстань 38,1 мм.

Параметри

• Матеріал: селенід цинку (ZnSe).

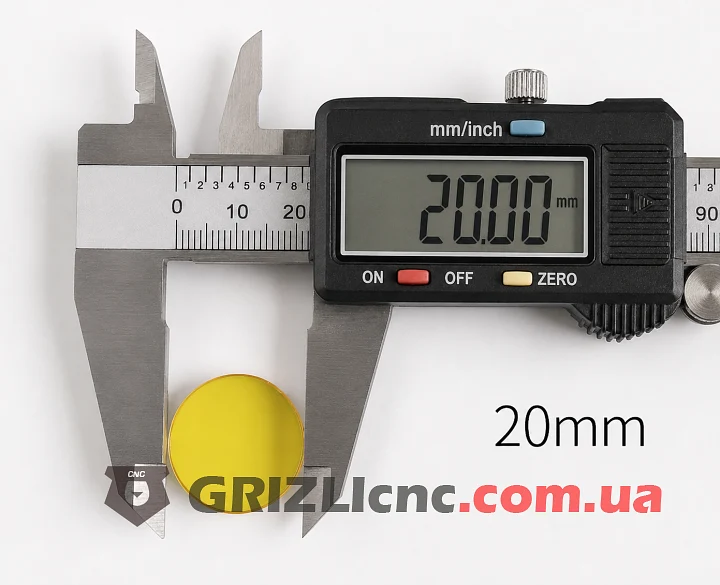

• Діаметр: 20 мм.
• Фокусна відстань: 38,1 мм (1,5 дюйма).
• Товщина по краю: 2,2 мм.
• Покриття: просвітлювальне з двох боків (AR/AR) для довжини хвилі 10,6 мкм.
• Країна виробник: США.

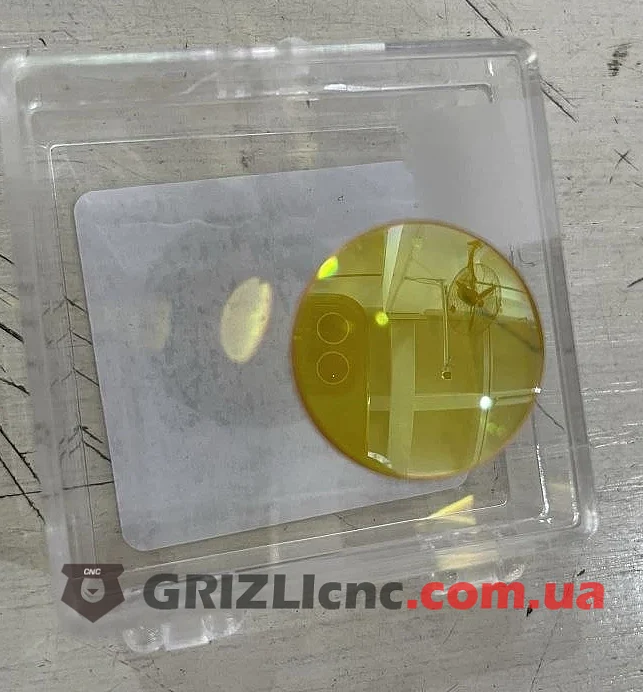

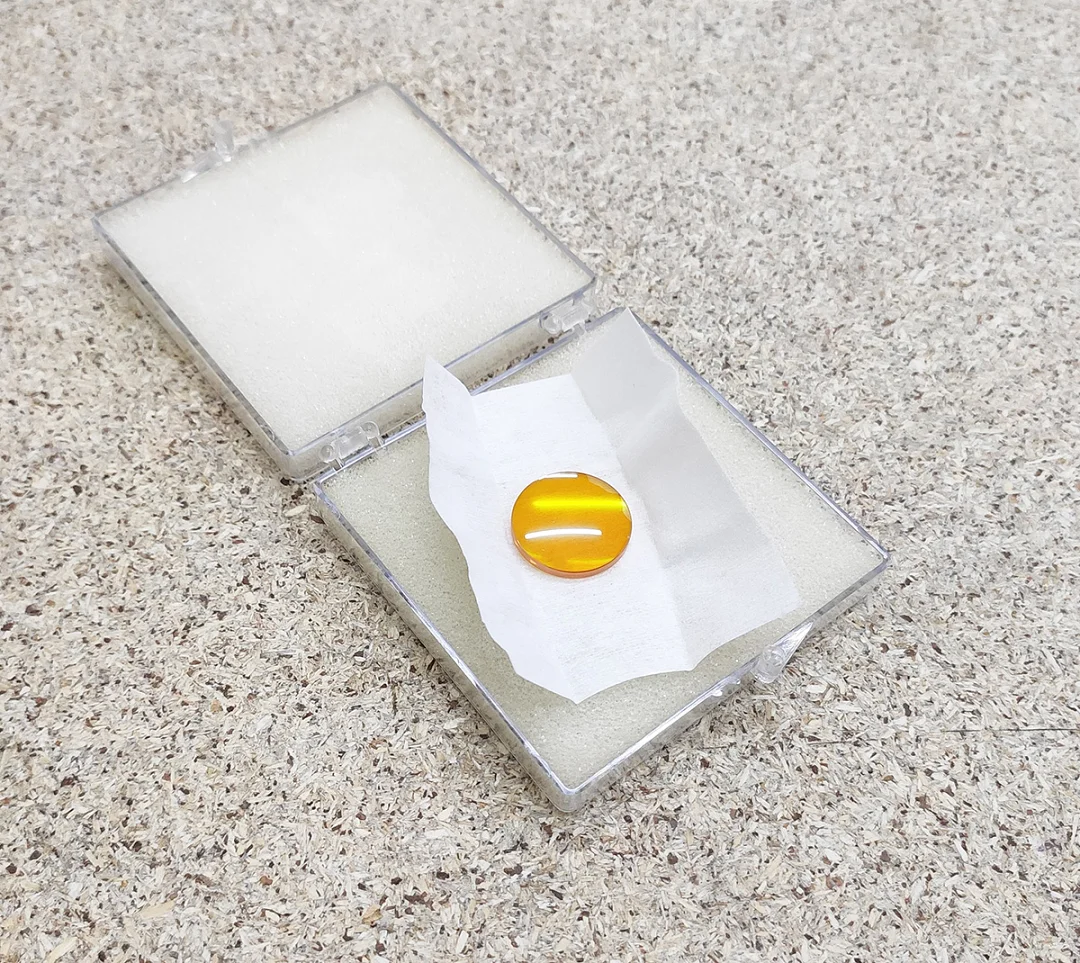

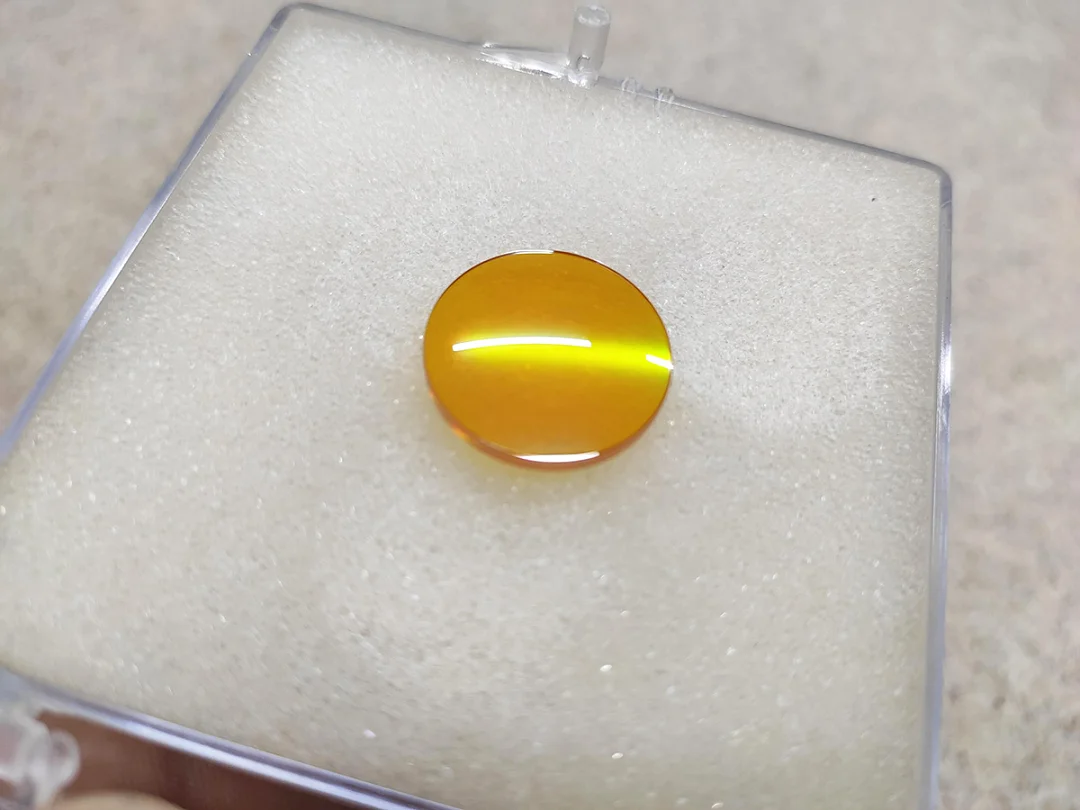

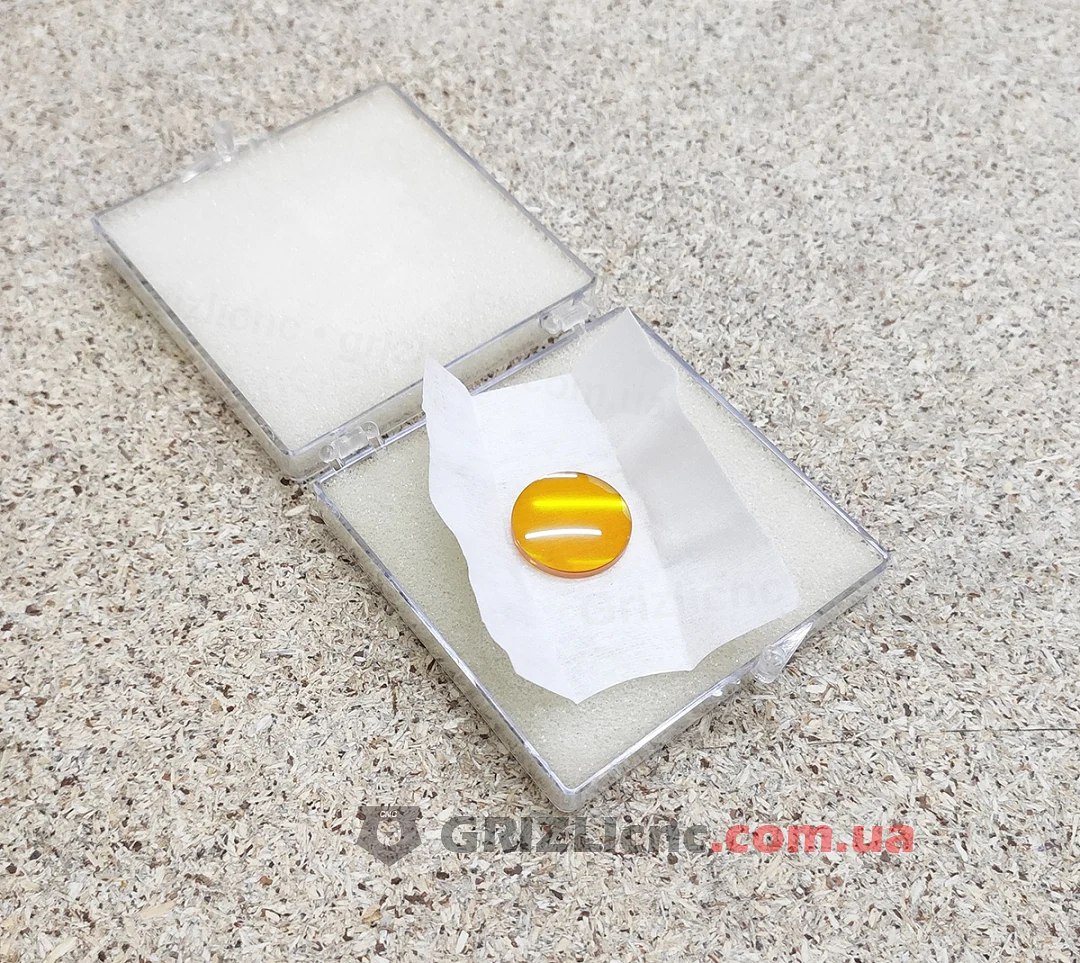

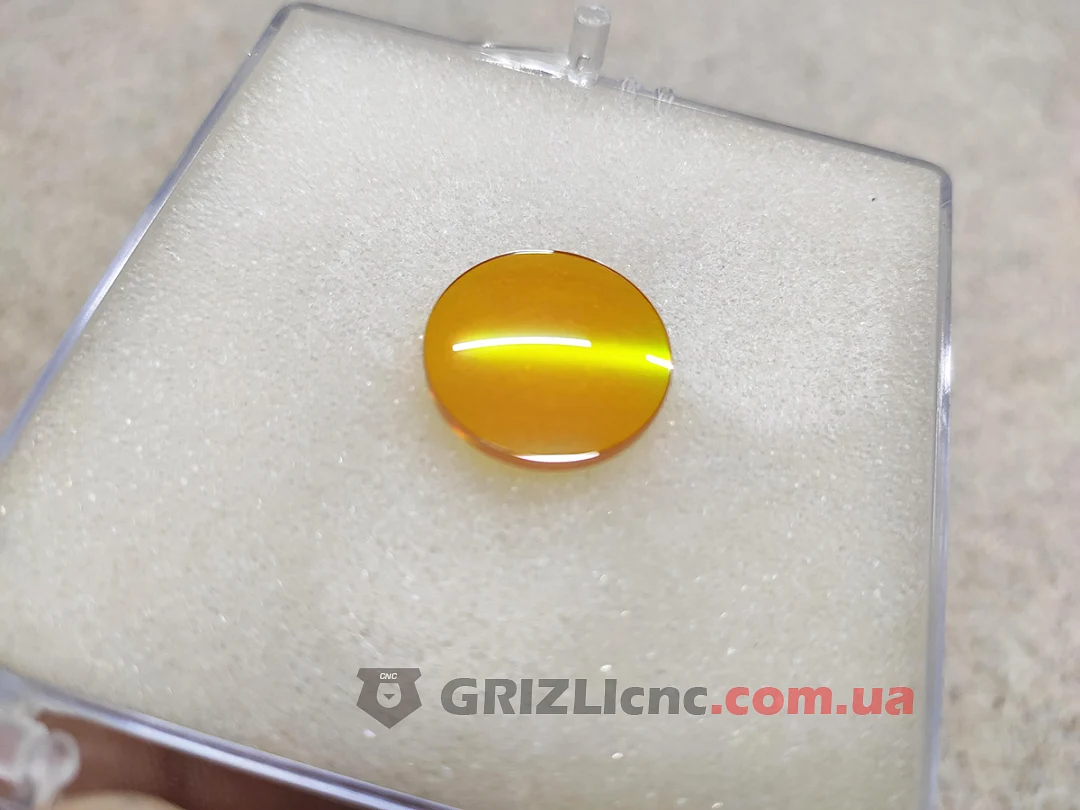

• Упаковка: захисний пластиковий футляр.

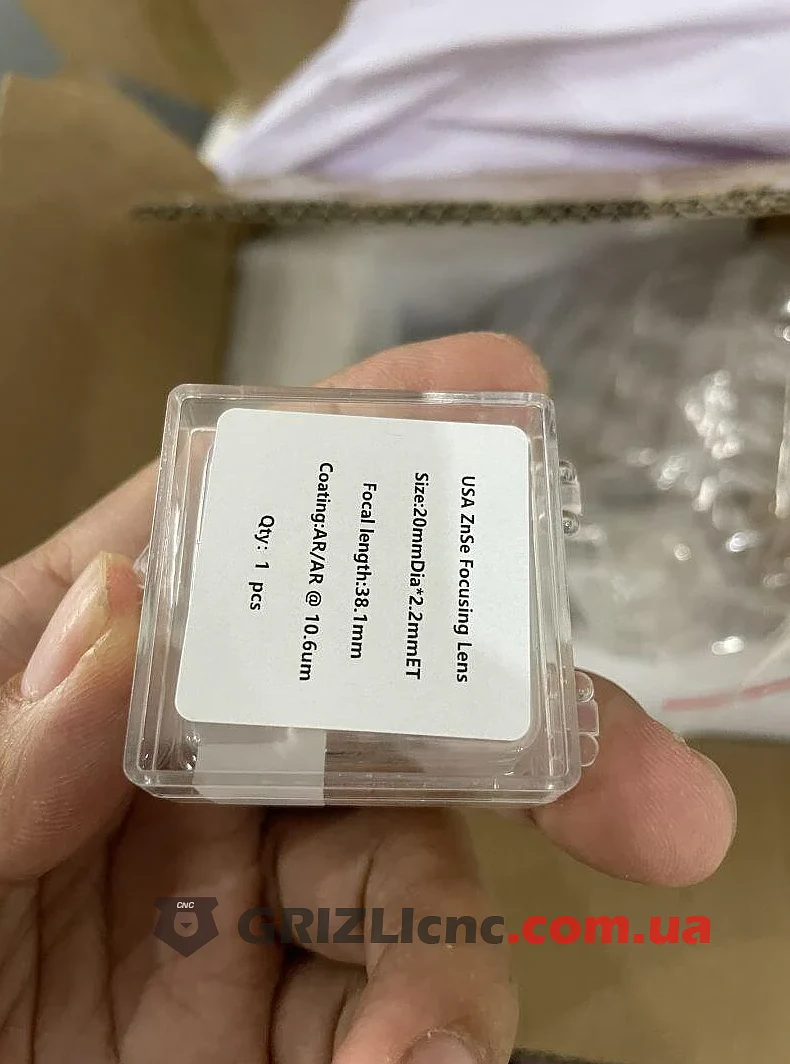

На етикетці футляра вказано: USA ZnSe Focusing Lens, Size: 20mmDia*2.2mmET, Focal length: 38.1mm, Coating: AR/AR @ 10.6um.

Фокусна відстань

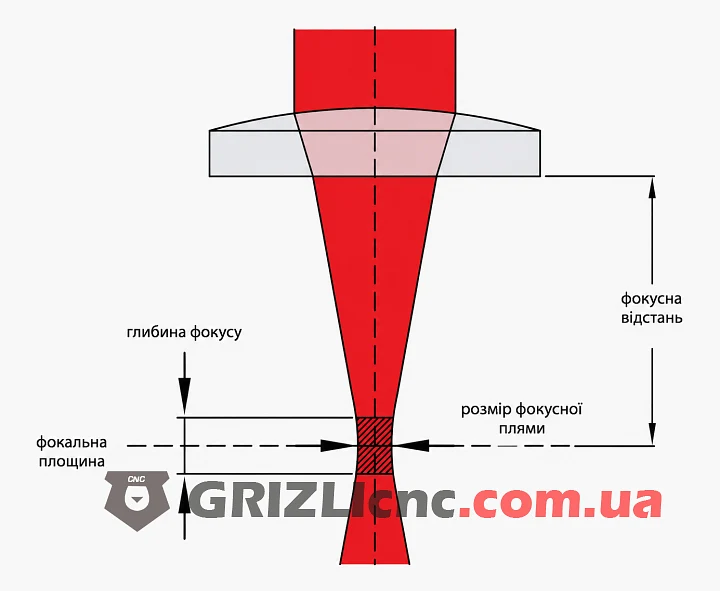

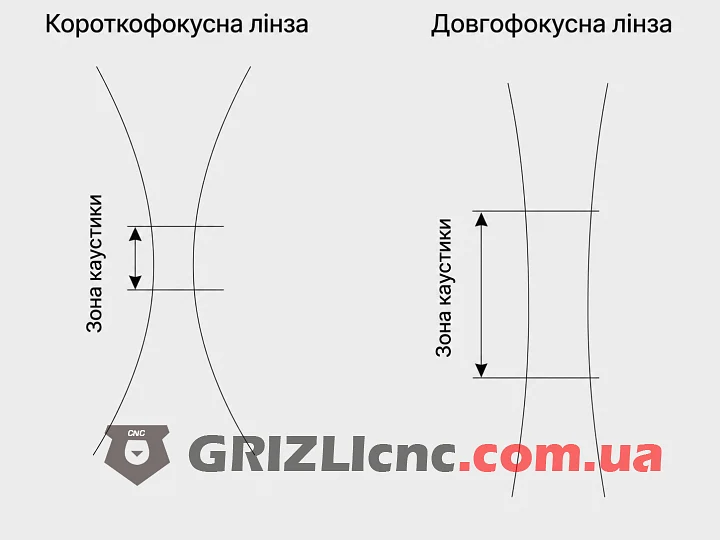

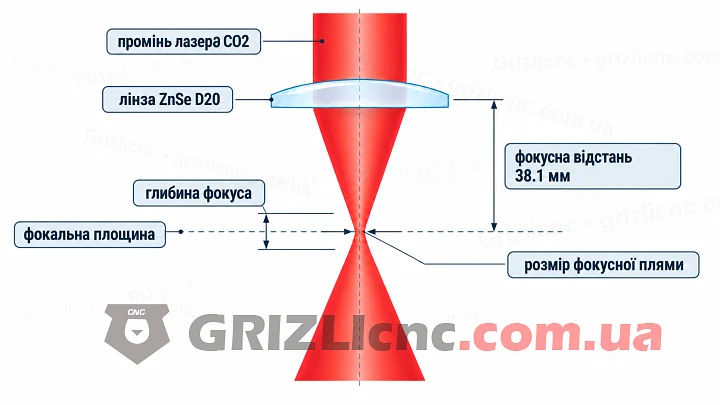

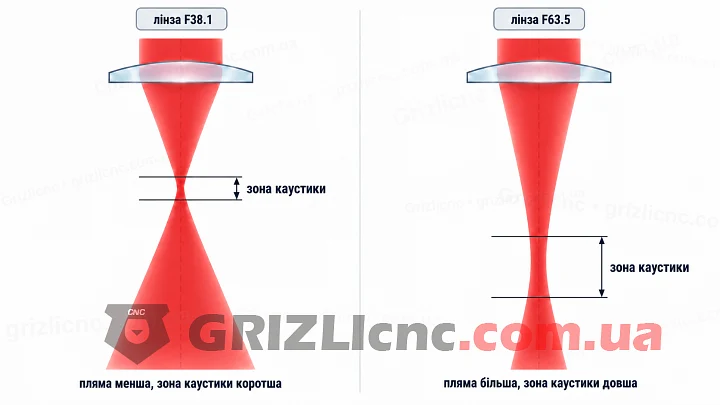

Фокусна відстань це відстань від лінзи до точки, де промінь має найменший діаметр. Короткий фокус 38,1 мм дає маленьку пляму і коротку зону фокуса. Таку лінзу застосовують для детального гравіювання і різання тонких матеріалів, висоту фокуса над матеріалом треба виставляти точно.

Встановлення і догляд

• Усі роботи з оптикою виконуйте при вимкненому верстаті.
• Посадковий діаметр лінзи в лазерній голові має бути 20 мм.
• Беріть лінзу за край і не торкайтеся робочих поверхонь пальцями.
• Встановлюйте лінзу опуклою стороною вгору, назустріч променю.
• Після заміни лінзи виставте висоту фокуса над матеріалом під фокусну відстань 38,1 мм.
• Очищайте лінзу від нальоту паличкою або серветкою для оптики, змоченою ізопропіловим спиртом.
