Фокусувальна лінза USA ZnSe діаметром 20 мм, фокус 101,6 мм, для лазерного верстата CO2

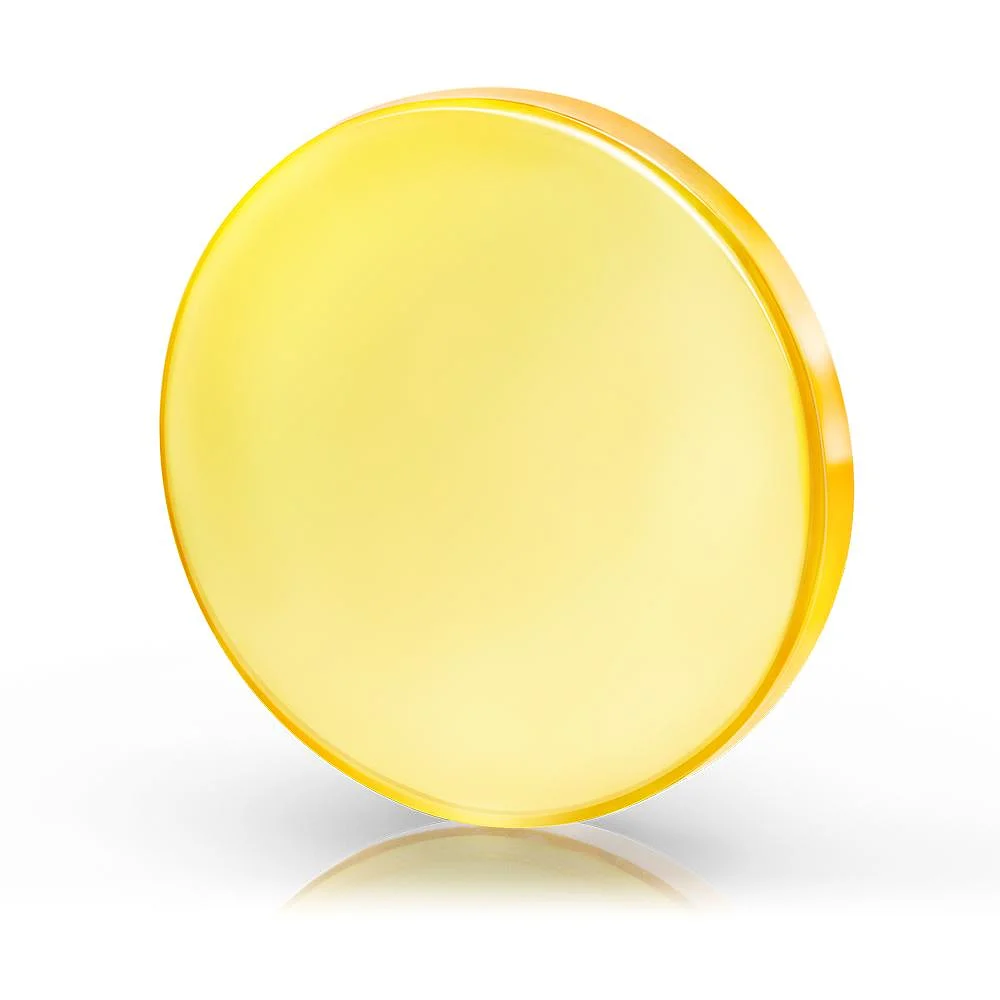

Фокусувальна лінза USA ZnSe D20 F101.6 збирає промінь лазера CO2 у точку на поверхні матеріалу. Лінза встановлюється в лазерну голову верстата після третього дзеркала. Діаметр лінзи 20 мм, фокусна відстань 101,6 мм.

Параметри

• Матеріал: селенід цинку (ZnSe).
• Діаметр: 20 мм.
• Фокусна відстань: 101,6 мм (4 дюйма).
• Товщина по краю: 2,2 мм.
• Покриття: просвітлювальне з двох боків (AR/AR) для довжини хвилі 10,6 мкм.
• Країна виробник: США.

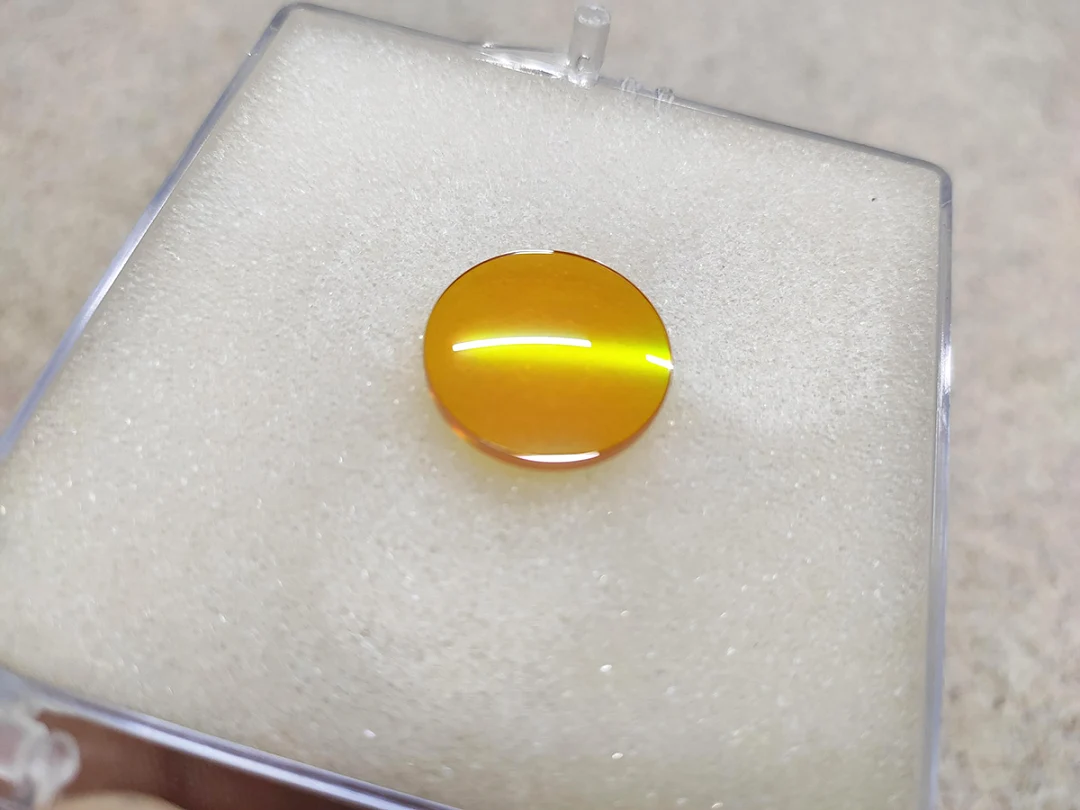

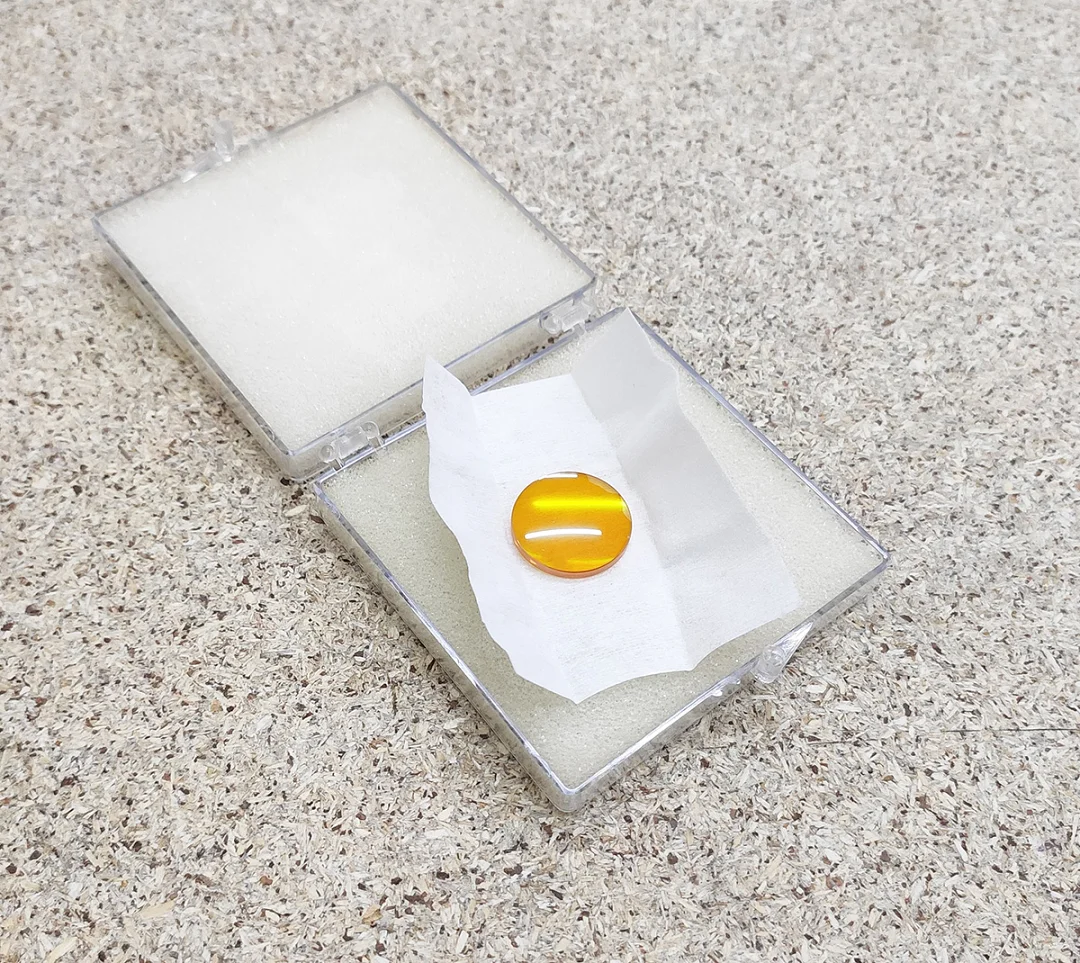

• Упаковка: захисний пластиковий футляр.

На етикетці футляра вказано: USA ZnSe Focusing Lens, Size: 20mmDia*2.2mmET, Focal length: 101.6mm, Coating: AR/AR @ 10.6um.

Фокусна відстань

Фокусна відстань це відстань від лінзи до точки, де промінь має найменший діаметр. Довгий фокус 101,6 мм дає довгу зону фокуса і більшу пляму. Таку лінзу застосовують для різання товстих матеріалів, для дрібного гравіювання вона підходить гірше.

Встановлення і догляд

• Усі роботи з оптикою виконуйте при вимкненому верстаті.
• Посадковий діаметр лінзи в лазерній голові має бути 20 мм.
• Беріть лінзу за край і не торкайтеся робочих поверхонь пальцями.
• Встановлюйте лінзу опуклою стороною вгору, назустріч променю.
• Після заміни лінзи виставте висоту фокуса над матеріалом під фокусну відстань 101,6 мм.
• Очищайте лінзу від нальоту паличкою або серветкою для оптики, змоченою ізопропіловим спиртом.
