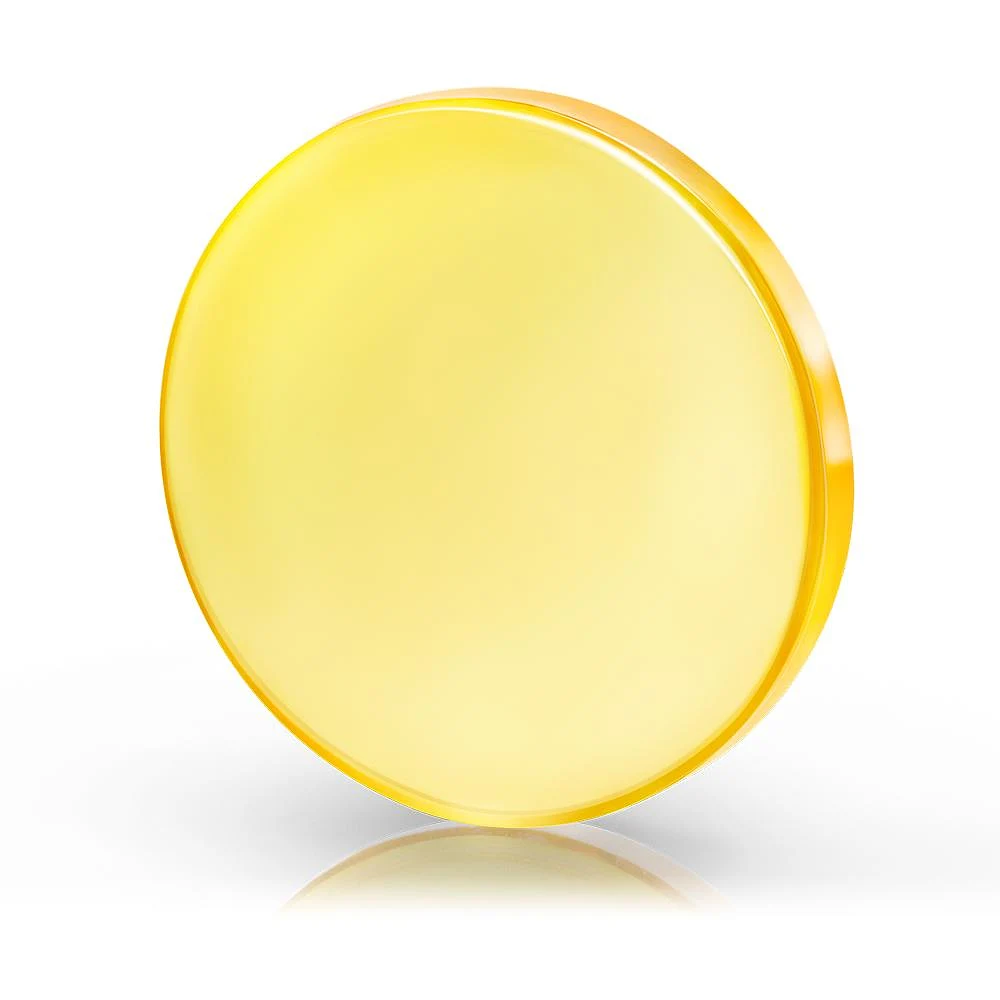

Фокусувальна лінза USA ZnSe діаметром 20 мм, фокус 50,8 мм, для лазерного верстата CO2

Фокусувальна лінза USA ZnSe D20 F50.8 збирає промінь лазера CO2 у точку на поверхні матеріалу. Лінза встановлюється в лазерну голову верстата після третього дзеркала. Діаметр лінзи 20 мм, фокусна відстань 50,8 мм.

Параметри

• Матеріал: селенід цинку (ZnSe).
• Діаметр: 20 мм.
• Фокусна відстань: 50,8 мм (2 дюйма).
• Країна виробник: США.

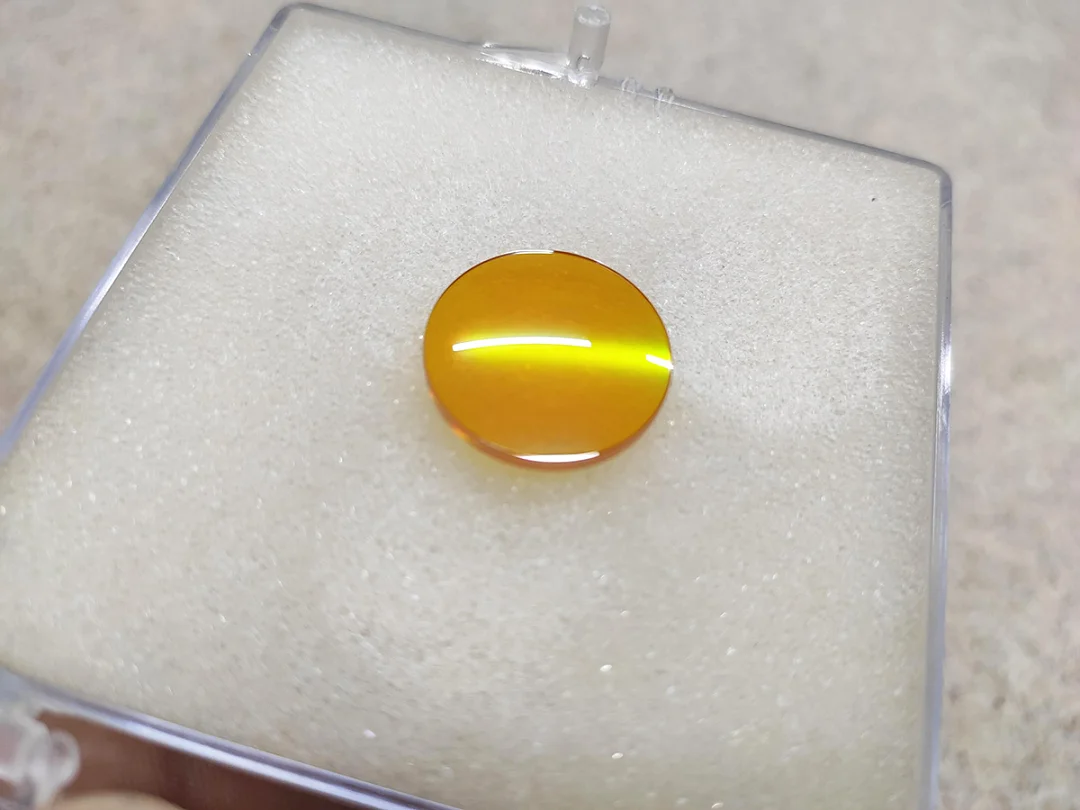

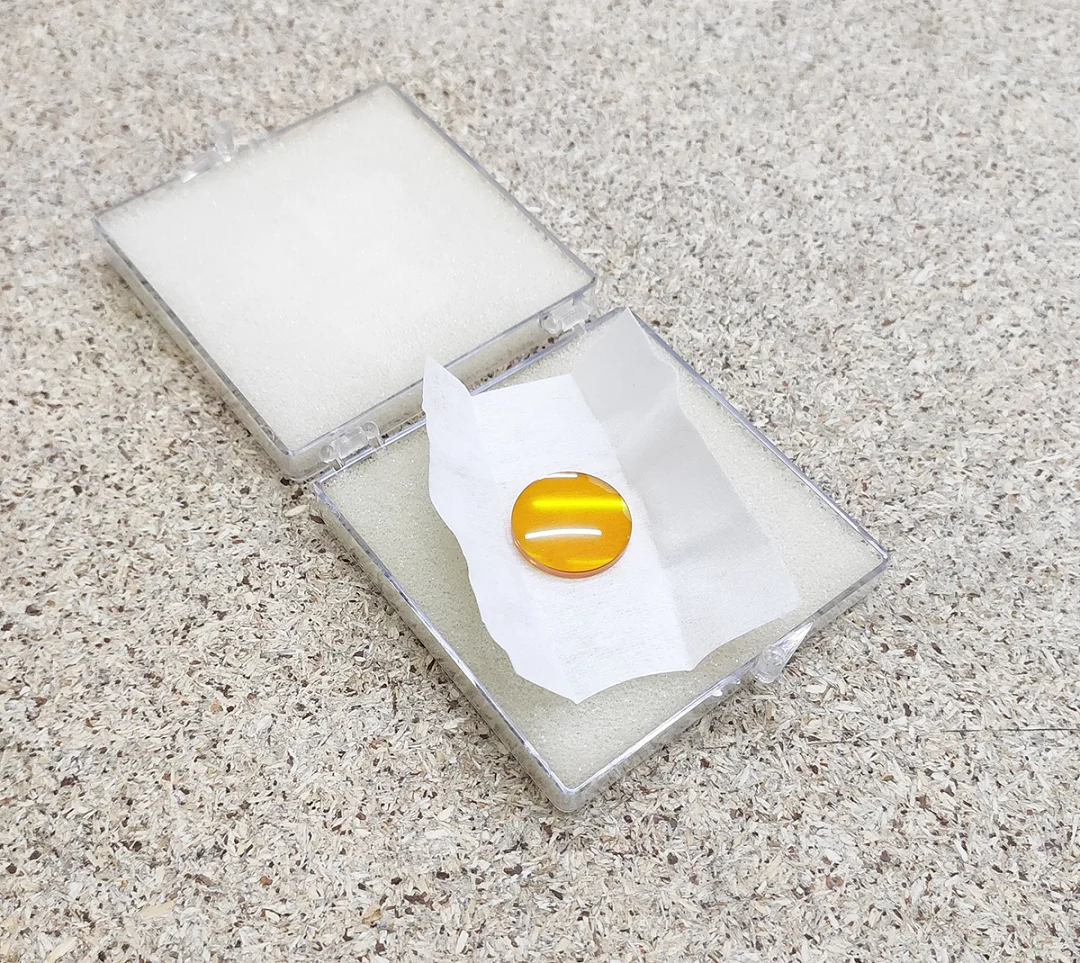

• Упаковка: захисний пластиковий футляр.

Фокусна відстань

Фокусна відстань це відстань від лінзи до точки, де промінь має найменший діаметр. Фокус 50,8 мм дає меншу пляму, ніж лінзи з фокусом 63,5 мм і довші, тому така лінза підходить для детального гравіювання і різання тонких матеріалів. Зона фокуса в неї коротша, тому висоту фокуса над матеріалом треба виставляти точніше.

Встановлення і догляд

• Усі роботи з оптикою виконуйте при вимкненому верстаті.
• Посадковий діаметр лінзи в лазерній голові має бути 20 мм.
• Беріть лінзу за край і не торкайтеся робочих поверхонь пальцями.
• Встановлюйте лінзу опуклою стороною вгору, назустріч променю.
• Після заміни лінзи виставте висоту фокуса над матеріалом під фокусну відстань 50,8 мм.
• Очищайте лінзу від нальоту паличкою або серветкою для оптики, змоченою ізопропіловим спиртом.
