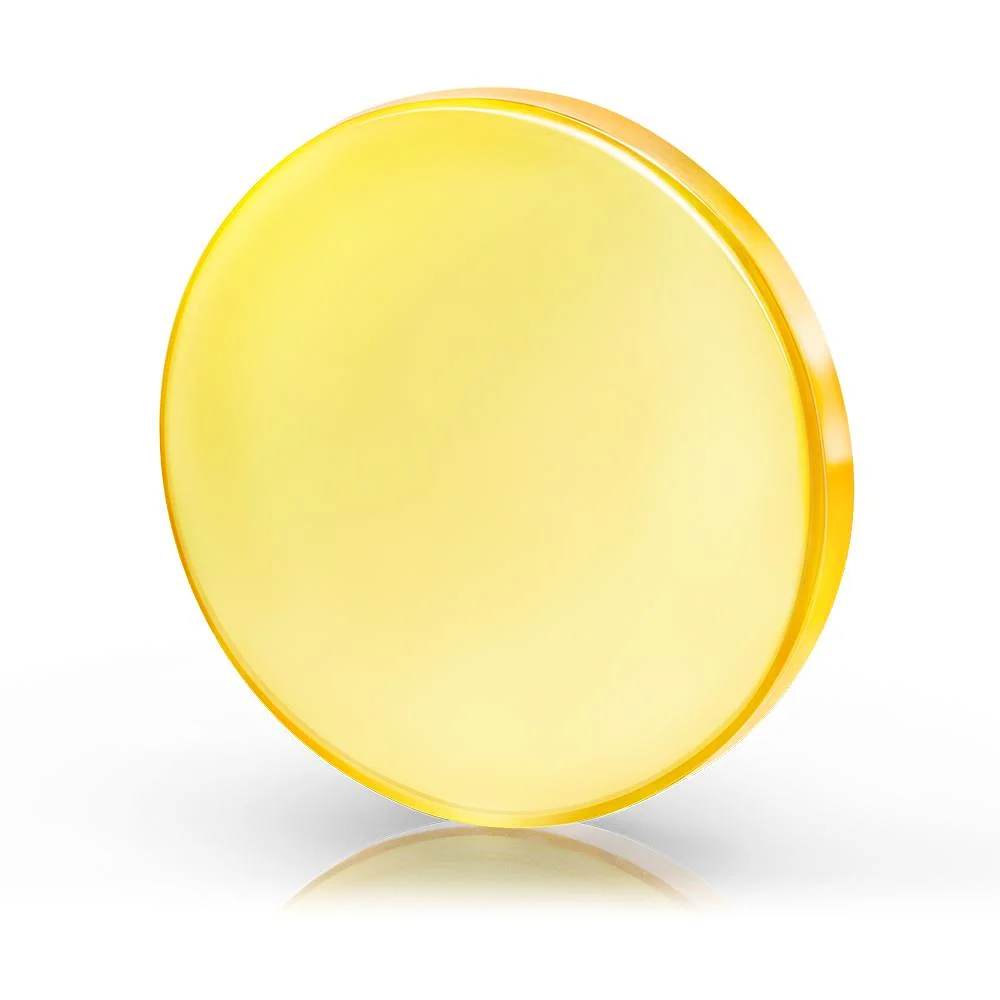

Фокусувальна лінза USA ZnSe діаметром 20 мм, фокус 76,2 мм, для лазерного верстата CO2

Фокусувальна лінза USA ZnSe D20 F76.2 збирає промінь лазера CO2 у точку на поверхні матеріалу. Лінза встановлюється в лазерну голову верстата після третього дзеркала. Діаметр лінзи 20 мм, фокусна відстань 76,2 мм.

Параметри

• Матеріал: селенід цинку (ZnSe).
• Діаметр: 20 мм.
• Фокусна відстань: 76,2 мм (3 дюйма).
• Країна виробник: США.

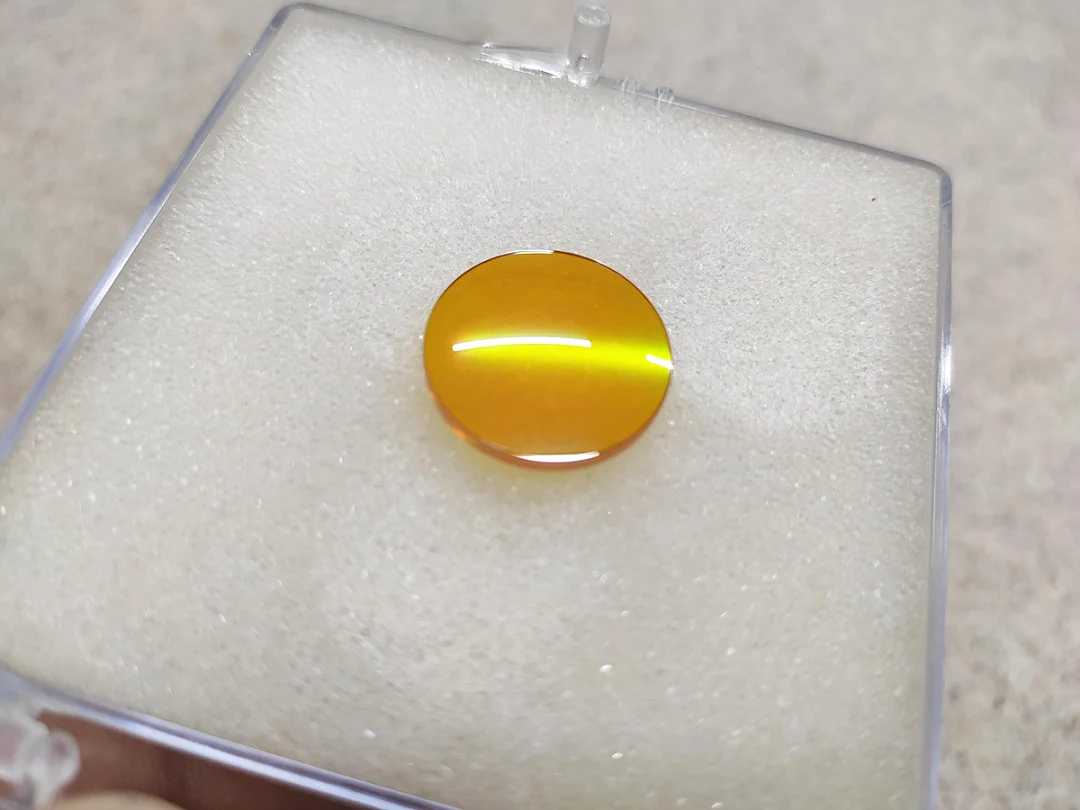

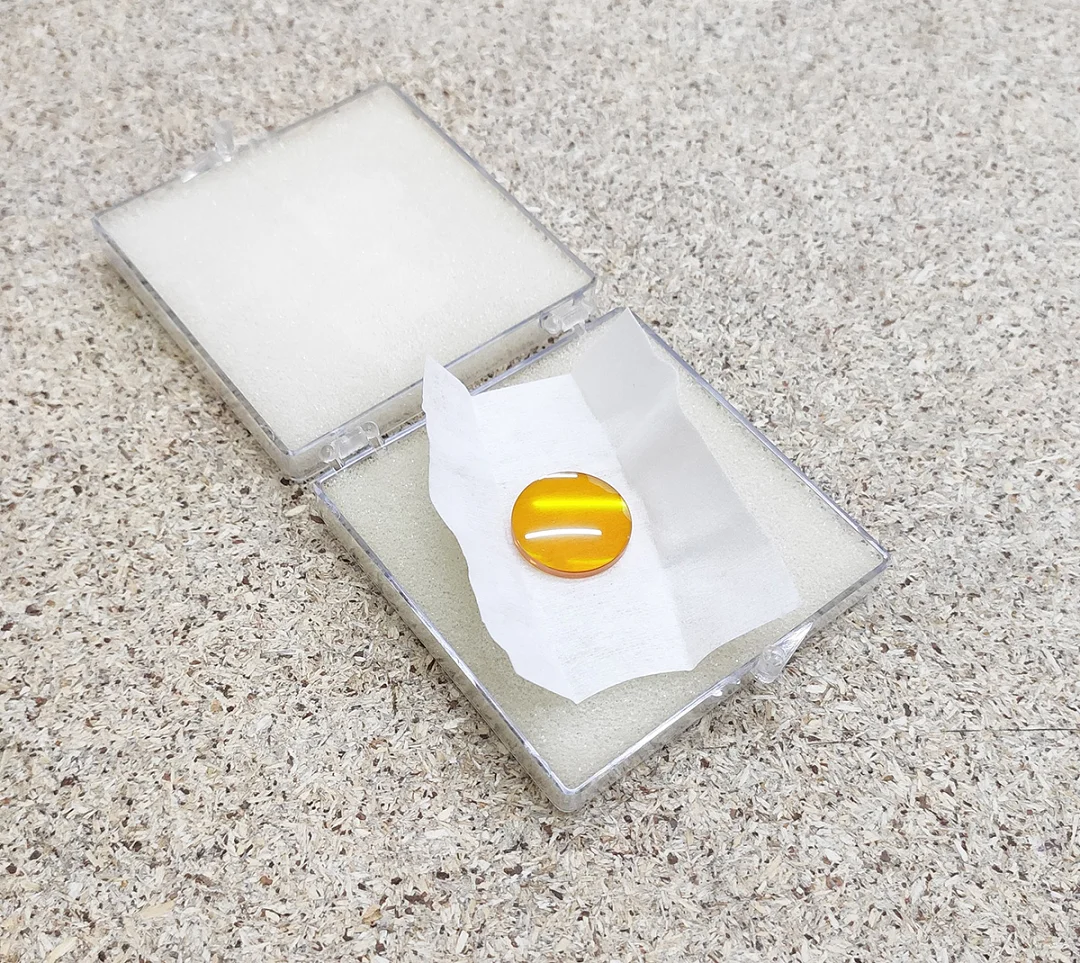

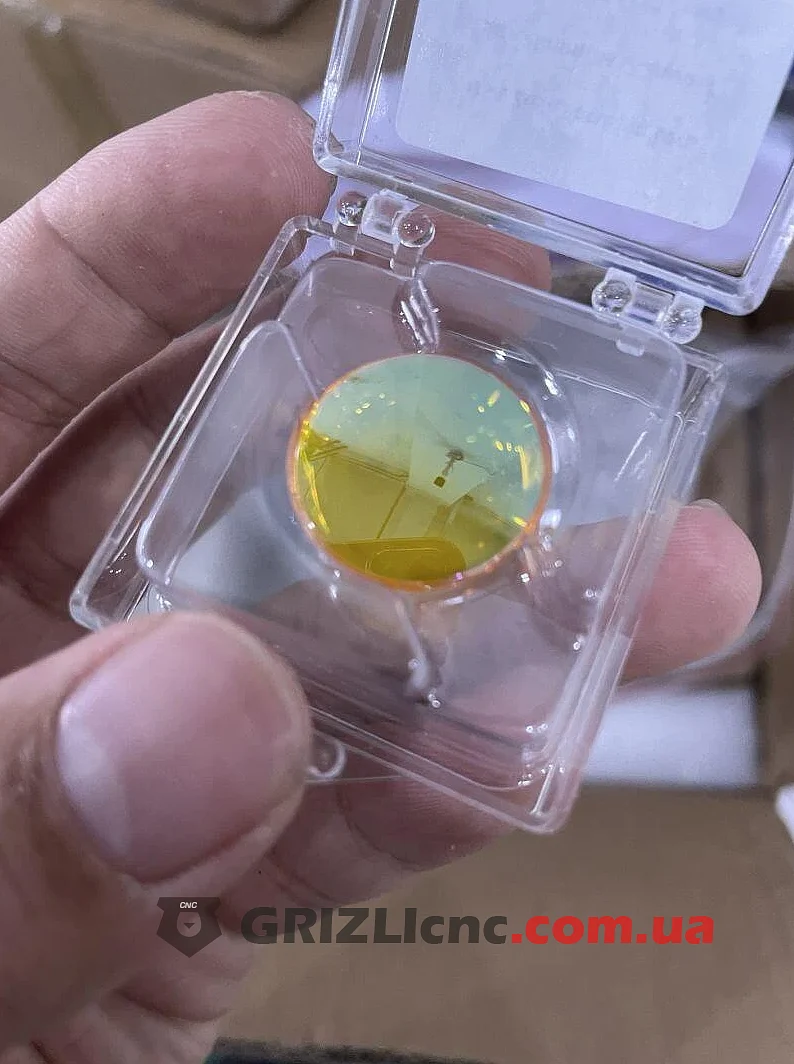

• Упаковка: захисний пластиковий футляр.

Фокусна відстань

Фокусна відстань це відстань від лінзи до точки, де промінь має найменший діаметр. Фокус 76,2 мм дає довшу зону фокуса, ніж у лінз 50,8 і 63,5 мм, при більшій плямі. Таку лінзу застосовують для різання товстіших матеріалів.

Встановлення і догляд

• Усі роботи з оптикою виконуйте при вимкненому верстаті.
• Посадковий діаметр лінзи в лазерній голові має бути 20 мм.
• Беріть лінзу за край і не торкайтеся робочих поверхонь пальцями.
• Встановлюйте лінзу опуклою стороною вгору, назустріч променю.
• Після заміни лінзи виставте висоту фокуса над матеріалом під фокусну відстань 76,2 мм.
• Очищайте лінзу від нальоту паличкою або серветкою для оптики, змоченою ізопропіловим спиртом.
