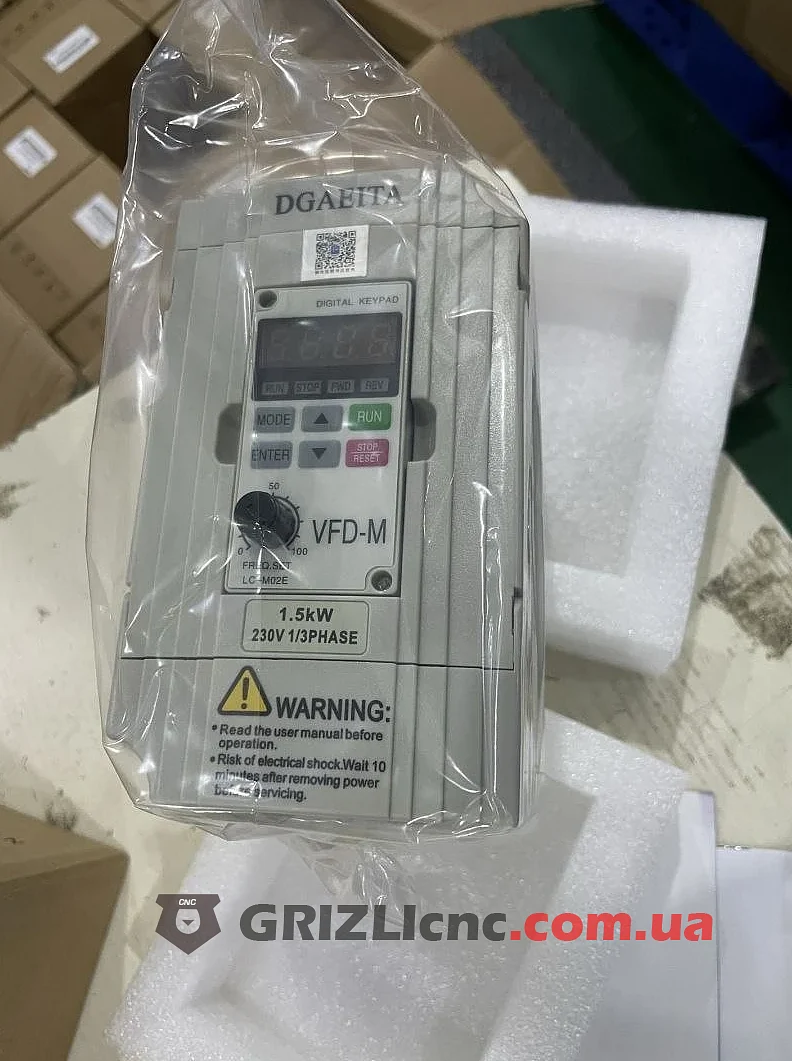

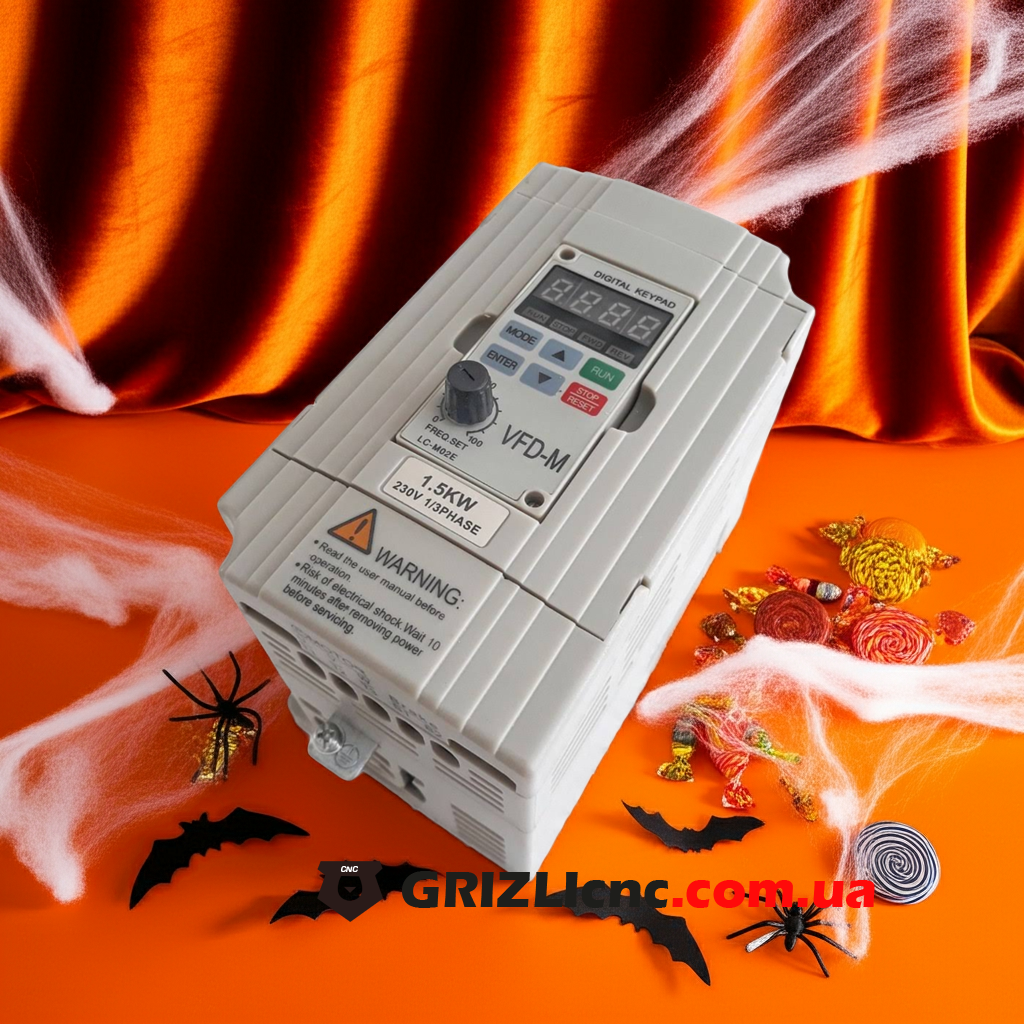

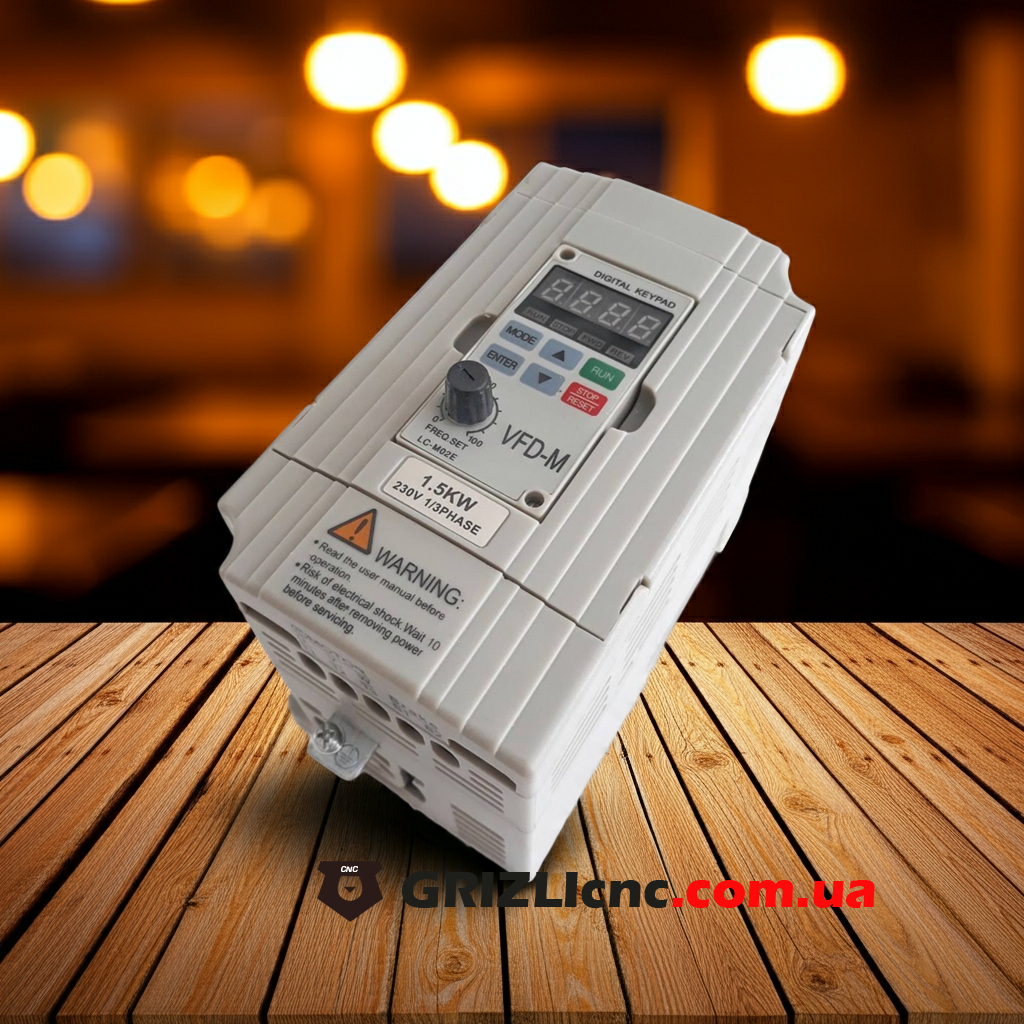

Частотный преобразователь Delta VFD-M 1.5 кВт 220 В для шпинделя станка ЧПУ

Частотный преобразователь Delta VFD-M 1.5 кВт (модель VFD015M21A) работает от однофазной или трёхфазной сети 200-240 В 50/60 Гц и питает трёхфазный двигатель мощностью до 1.5 кВт. Номинальный выходной ток 7 А, выходная частота 0.1-400 Гц.

Что такое частотный преобразователь Delta VFD-M

VFD-M это компактная серия преобразователей частоты Delta для трёхфазных асинхронных двигателей. Управление ШИМ по закону V/f или в бессенсорном векторном режиме, шаг задания частоты 0.1 Гц, частота несущей 1-15 кГц. Перегрузочная способность 150% номинального тока в течение 1 минуты, пусковой момент до 150% на частоте 5 Гц.

Для каких шпинделей и задач

Преобразователь подходит для шпинделей на 220 В мощностью до 1.5 кВт с номинальным током до 7 А и частотой до 400 Гц. На 400 Гц двухполюсный шпиндель вращается с 24000 об/мин. Delta указывает, что серия предназначена только для трёхфазных асинхронных двигателей, однофазные двигатели к ней не подключают.

При однофазном питании входной ток 15.7 А, при трёхфазном 8.8 А. По этому току выбирают автомат и сечение провода питания.

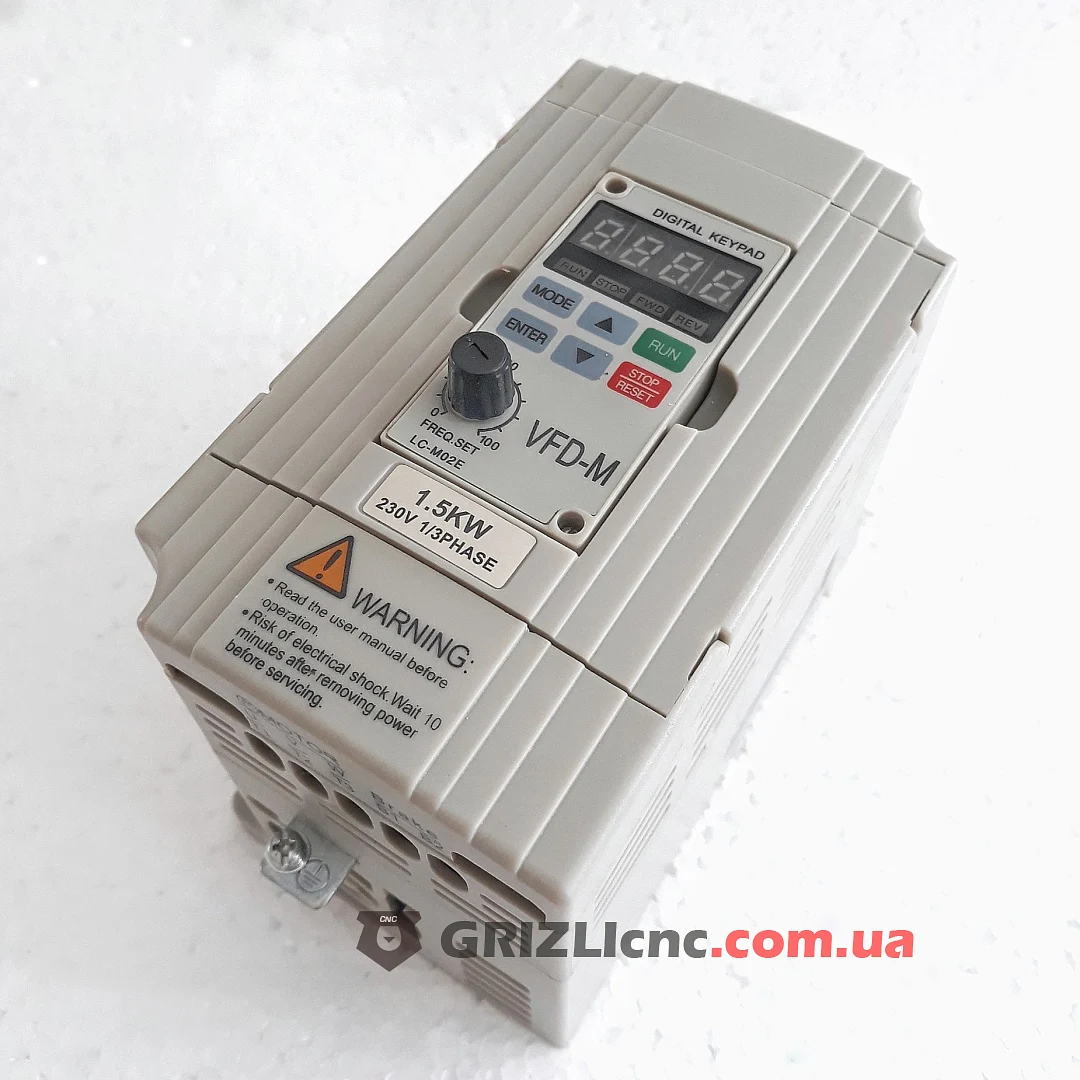

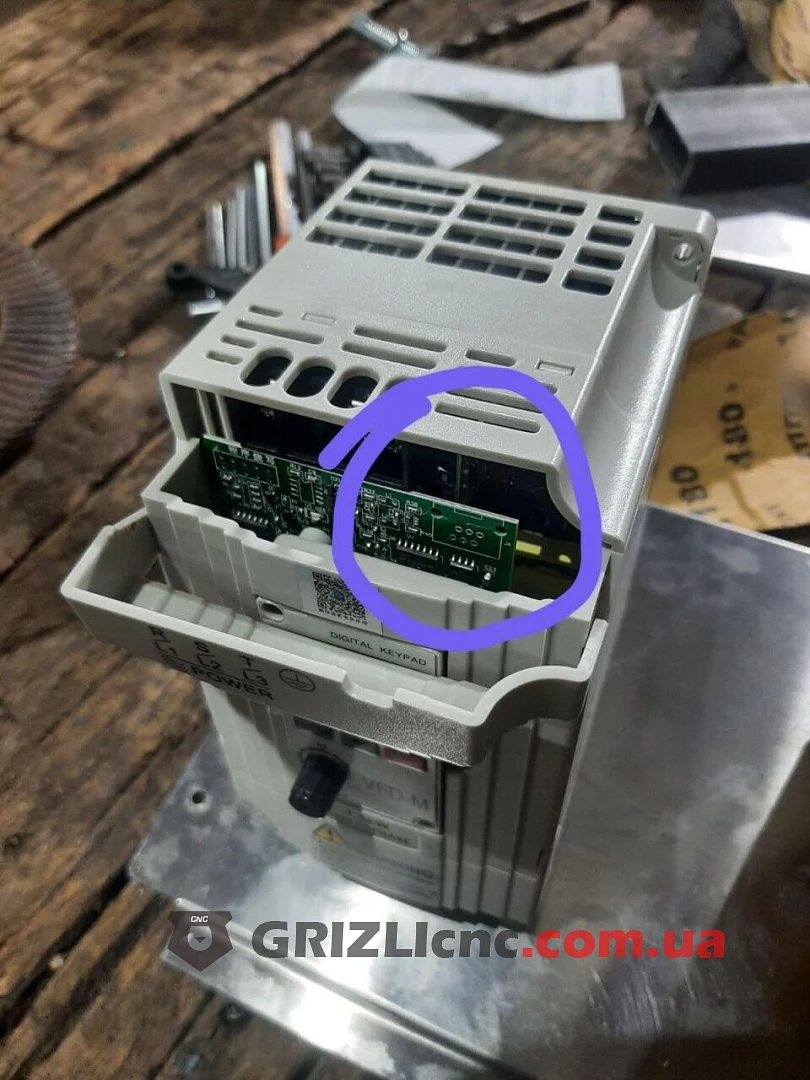

Клеммы и управление

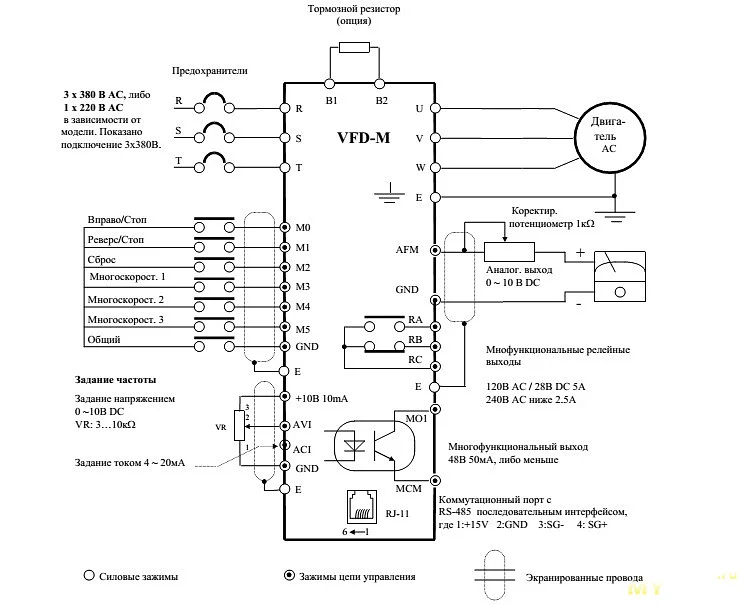

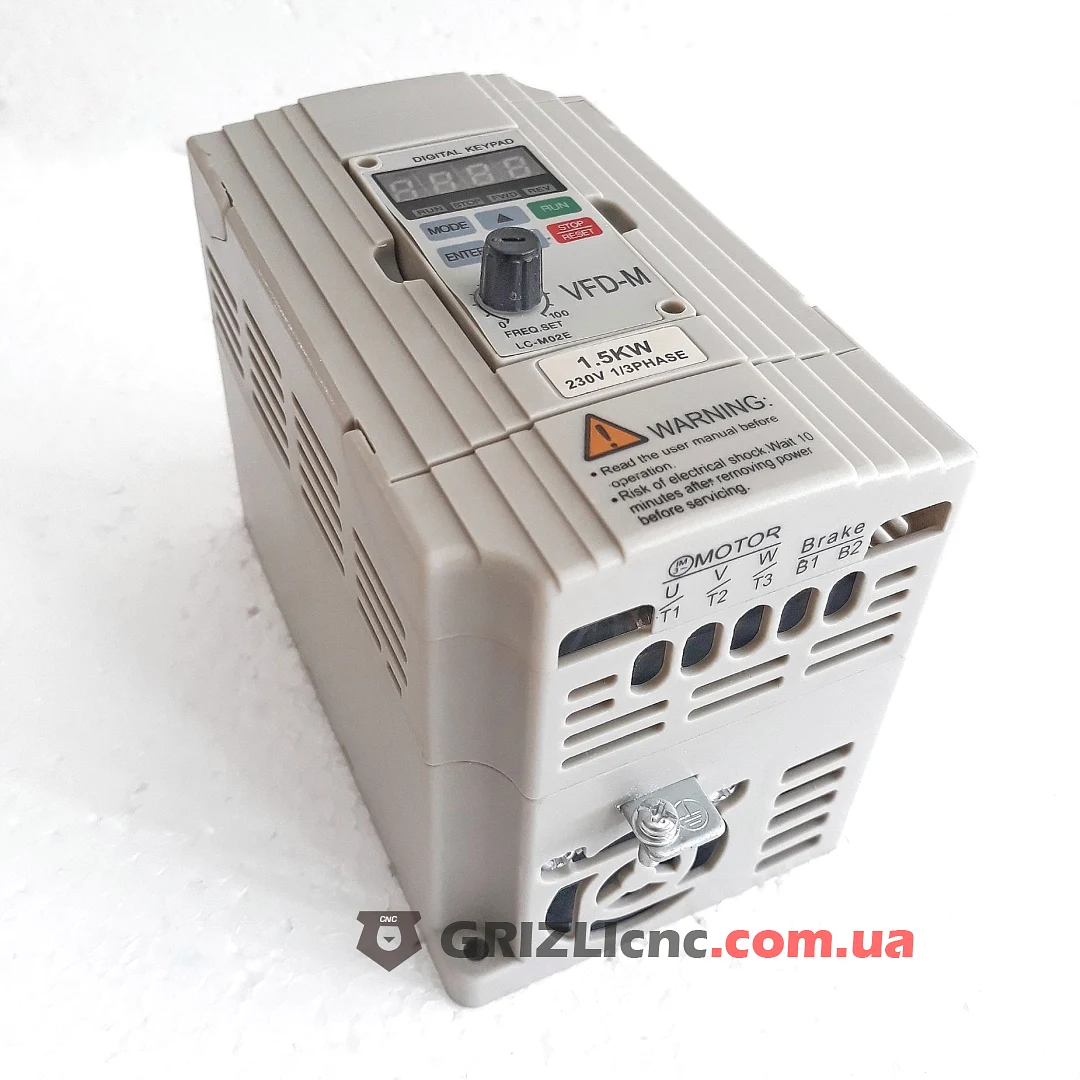

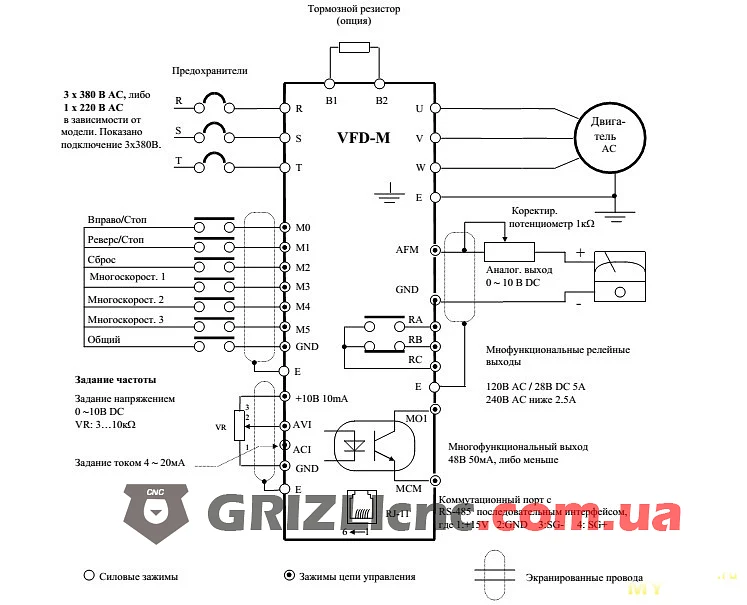

• Силовые клеммы: вход R, S, T (для однофазного питания любые две из трёх), выход U, V, W, клеммы B1 и B2 для тормозного резистора. Тормозной ключ встроен.
• Аналоговые входы: AVI 0-10 В и ACI 4-20 мА для задания частоты, питание +10 В для потенциометра.
• Дискретные входы M0-M5. По умолчанию (Pr.38 = 00) M0 это пуск вперёд, M1 пуск назад, общий провод GND.
• Выходы: реле RA, RB, RC, выход с открытым коллектором MO1 и аналоговый выход AFM.
• Порт RS485 с протоколом Modbus, скорость до 38400 бит/с.

Настройка параметров и схемы подключения описаны в статье Инструкция частотного преобразователя Delta VFD-M на русском.

Преимущества

• Питание от однофазной или трёхфазной сети 220 В.
• Частота до 400 Гц для высокооборотных шпинделей.
• Встроенный тормозной ключ: для быстрой остановки достаточно добавить резистор.
• Управление с пульта, от сигнала 0-10 В или 4-20 мА, через клеммы или по RS485 Modbus.
• Четыре набора времени разгона и торможения от 0.1 до 600 с, ПИД-регулятор, встроенный ПЛК.
• Габариты корпуса 85x141.5x113 мм, степень защиты IP20.

Рекомендации

• Для шпинделя на 400 Гц задайте максимальную частоту Pr.03 и базовую частоту Pr.04 равными 400 Гц. Заводское значение обоих параметров 60 Гц.
• Для управления от ЧПУ задайте Pr.00 = 01 (частота от входа AVI 0-10 В) и Pr.01 = 01 (пуск от клемм). Сигнал 0-10 В масштабируется на диапазон до Pr.03.
• Если торможение за заданное время вызывает перенапряжение, подключите к B1 и B2 резистор. Для этой модели Delta рекомендует 300 Вт 100 Ом (BR300W100), минимальное сопротивление 55 Ом.
• Сигнальные провода ведите экранированным кабелем, экран подключайте только со стороны преобразователя.
• Оставьте вокруг корпуса не меньше 120 мм сверху и снизу и 50 мм по бокам.
• После отключения питания ждите 10 минут, пока разрядятся конденсаторы, и только потом открывайте клеммы.
