Опорный подшипник FF12 для ШВП станка ЧПУ

FF12 это плавающая опора винта ШВП во фланцевом корпусе с посадочным диаметром вала 10 мм. Опора ставится на конец винта напротив фиксированной опоры FK12, держит винт радиально и не мешает ему удлиняться при нагреве.

Чем фланцевая опора отличается от опоры на основании

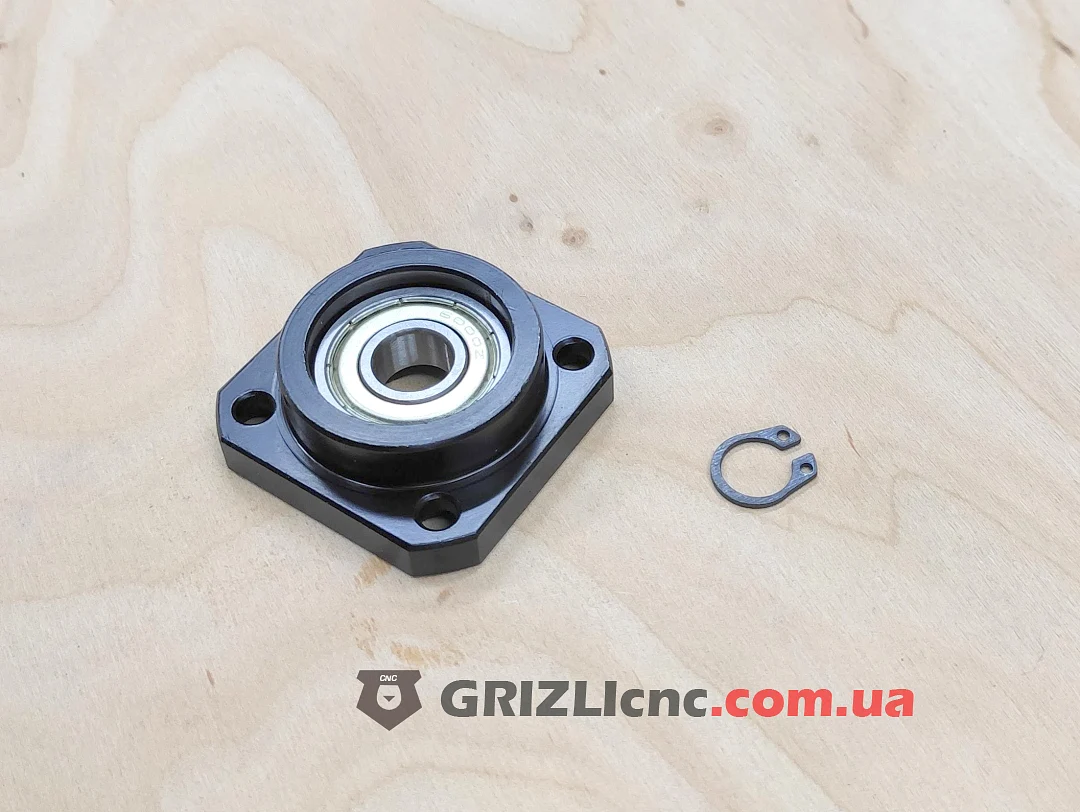

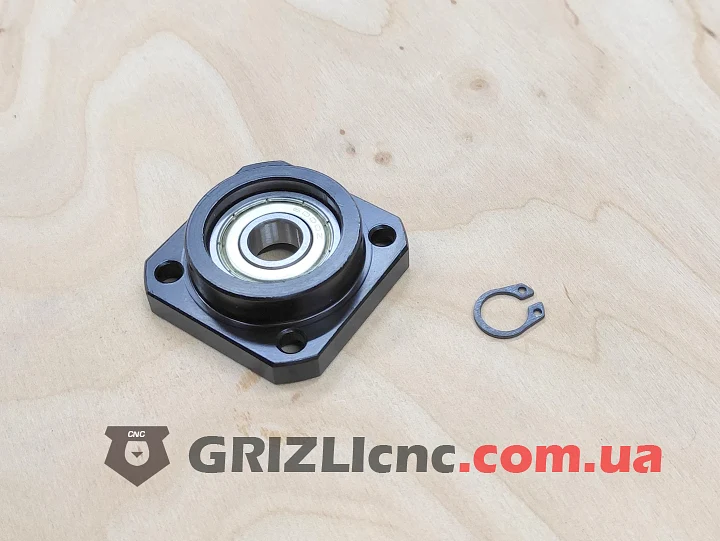

Корпус состоит из квадратного фланца и круглого буртика. Буртик входит в расточенное отверстие в торцевой плите станка и центрирует опору, а фланец притягивается к плите четырьмя винтами. Опора BF12 с прямоугольным корпусом выставляется на основании по месту, а у FF12 соосность с гайкой ШВП задаёт точность расточки отверстия в плите.

Что делает плавающая опора

Сталь винта удлиняется на 12 мкм на каждый метр длины при нагреве на 1 °C, поэтому винт длиной 1000 мм при нагреве на 10 °C становится длиннее на 0.12 мм. Плавающая опора не зажимает винт вдоль оси, поэтому это удлинение не нагружает подшипники и не изгибает винт.

Осевое усилие от резания и разгона каретки берёт фиксированная опора на другом конце винта.

Конструкция и комплектация

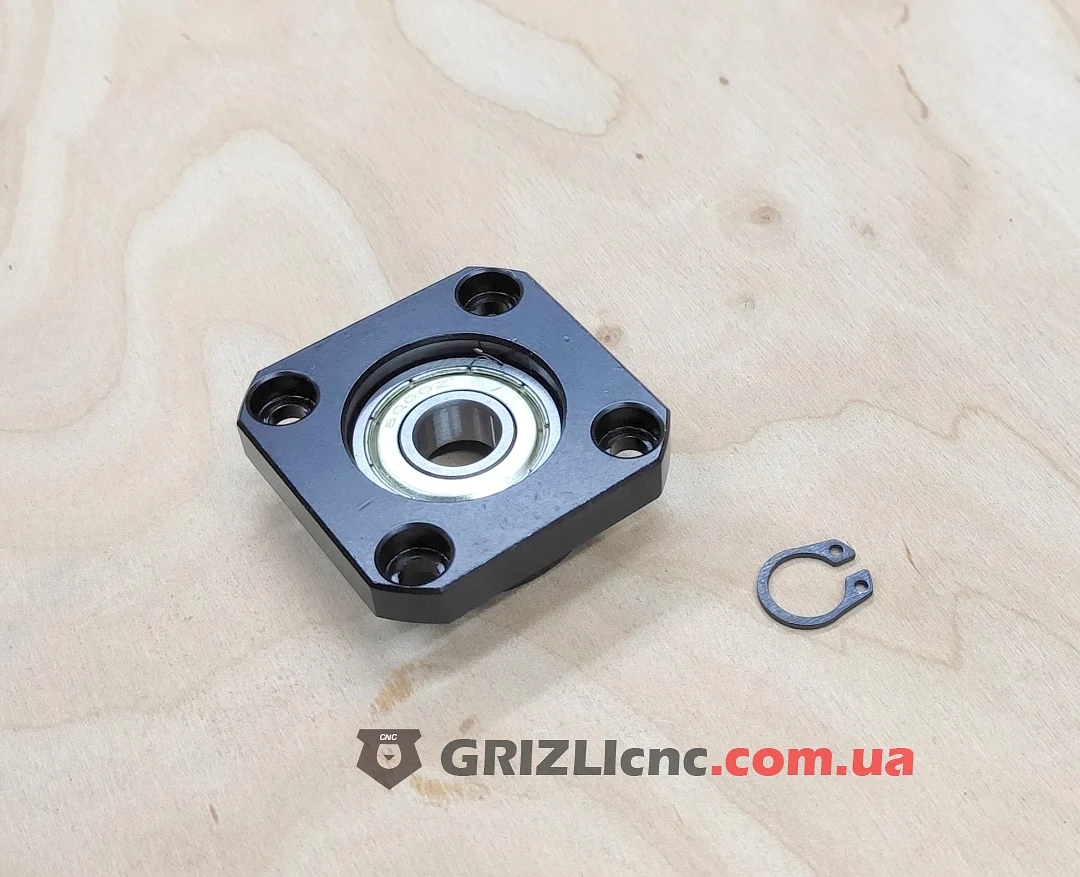

Внутри стоит подшипник, закрытый металлической защитной шайбой. Во фланце четыре отверстия под крепёжные винты. В комплекте стопорное кольцо: оно садится в канавку на валу и удерживает подшипник на конце винта.

Рекомендации по установке

Конец винта под FF12 протачивается до 10 мм с канавкой под стопорное кольцо, так же как под опору BF12. Отверстие под буртик и отверстие под фиксированную опору на другом конце растачивайте по общей оси, иначе винт будет вращаться туго. После сборки проверьте, что винт вращается рукой без заеданий по всей длине хода.
