FF12 це плаваюча опора гвинта ШВП у фланцевому корпусі з посадковим діаметром вала 10 мм. Опора ставиться на кінець гвинта навпроти фіксованої опори FK12, тримає гвинт радіально і не заважає йому подовжуватися при нагріванні.
Чим фланцева опора відрізняється від опори на основі
Корпус складається з квадратного фланця і круглого буртика. Буртик входить у розточений отвір у торцевій плиті верстата і центрує опору, а фланець притягується до плити чотирма гвинтами. Опора BF12 з прямокутним корпусом виставляється на основі за місцем, а у FF12 співвісність з гайкою ШВП задає точність розточування отвору в плиті.
Що робить плаваюча опора
Сталь гвинта подовжується на 12 мкм на кожен метр довжини при нагріванні на 1 °C, тому гвинт довжиною 1000 мм при нагріванні на 10 °C стає довшим на 0.12 мм. Плаваюча опора не затискає гвинт уздовж осі, тому це подовження не навантажує підшипники і не згинає гвинт.
Осьове зусилля від різання і розгону каретки бере фіксована опора на іншому кінці гвинта.
Конструкція і комплектація

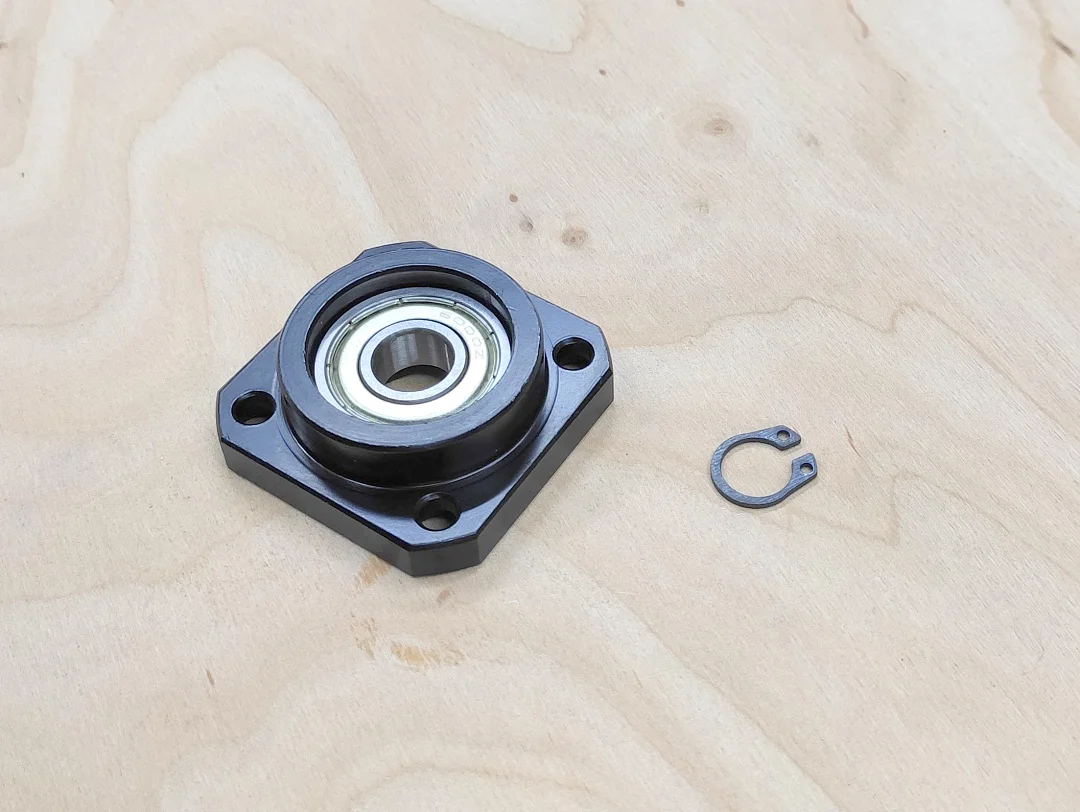

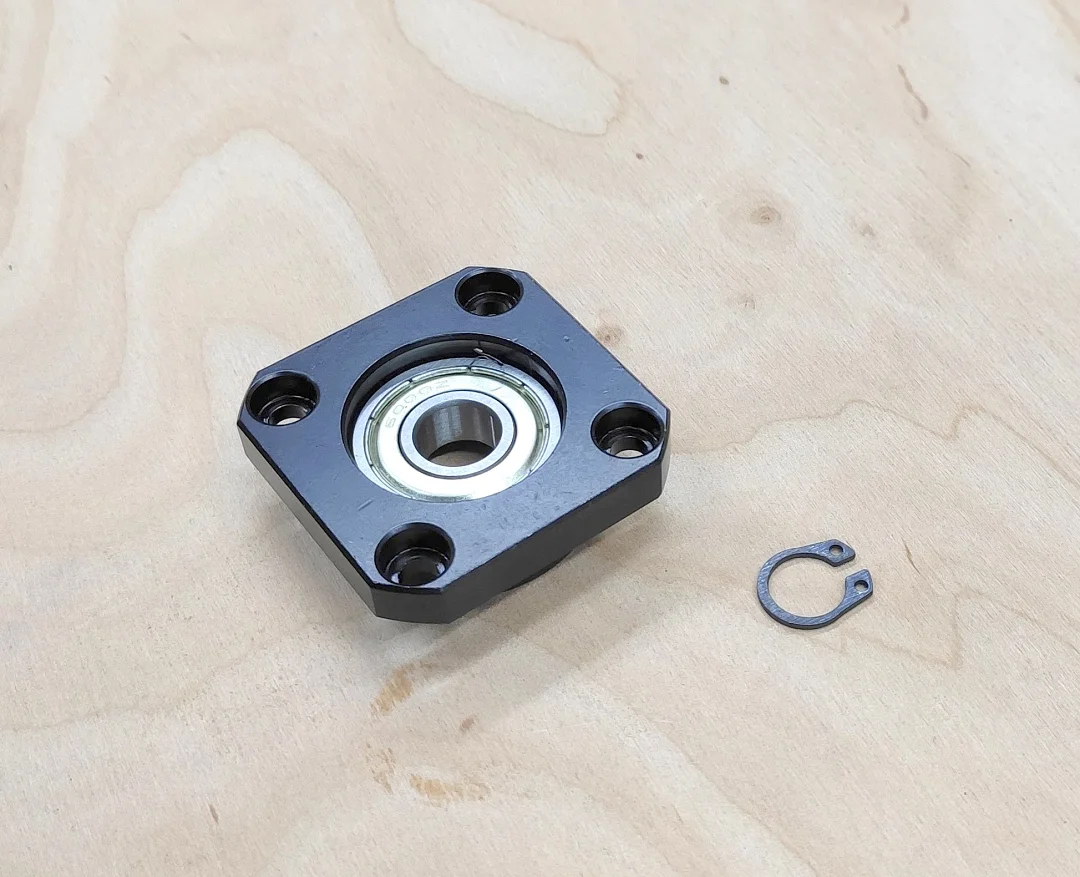

Усередині стоїть підшипник, закритий металевою захисною шайбою. У фланці чотири отвори під кріпильні гвинти. У комплекті стопорне кільце: воно сідає в канавку на валу і утримує підшипник на кінці гвинта.
Рекомендації з встановлення
Кінець гвинта під FF12 проточується до 10 мм з канавкою під стопорне кільце, так само як під опору BF12. Отвір під буртик і отвір під фіксовану опору на іншому кінці розточуйте по спільній осі, інакше гвинт обертатиметься туго. Після складання перевірте, що гвинт обертається рукою без заїдань по всій довжині ходу.
