Гайка ШВП SFU1204 для станка ЧПУ

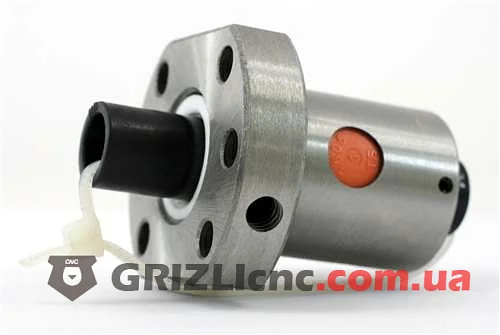

SFU1204 это фланцевая шариковая гайка для винта ШВП диаметром 12 мм с шагом 4 мм. Корпус гайки 24 мм, возвратные вкладыши шариков пластиковые. Гайка поставляется на транспортировочной втулке, которая держит шарики внутри до установки на винт.

Как работает шариковая гайка

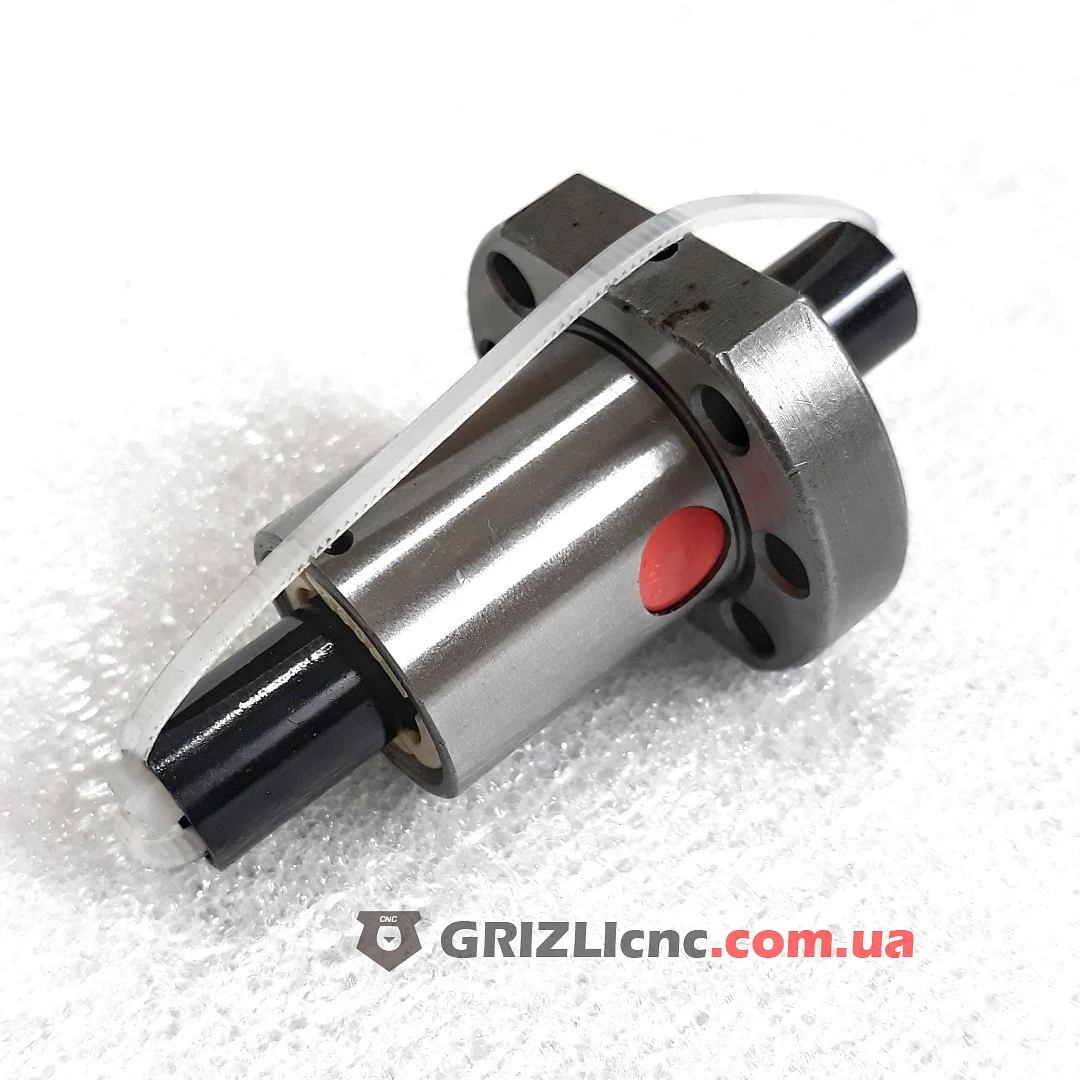

Между канавками винта и гайки катятся стальные шарики, поэтому вместо трения скольжения, как у трапецеидальной пары, работает трение качения. Вкладыши в стенке гайки выводят шарики из канавки и возвращают их назад, замыкая контур циркуляции внутри гайки без внешних трубок. Круглая пластиковая крышка вкладыша видна на корпусе гайки.

Шаг 4 мм: перемещение, скорость, момент

За один оборот винта гайка проходит 4 мм. Шаговый двигатель с 200 шагами на оборот перемещает гайку на 0.02 мм за полный шаг, при 600 об/мин подача составляет 2400 мм/мин. Момент на винте равен усилию, умноженному на шаг и делённому на 2π и КПД: для усилия 300 Н при КПД 0.9 нужно 0.21 Н·м. Мелкий шаг даёт точное перемещение и малый момент, поэтому гайка подходит для лёгких осей с небольшими двигателями.

Конструкция

Корпус гайки 24 мм, фланец с двумя лысками и отверстиями под винты крепления, во фланце отверстие под смазку. На торцах гайки стоят уплотнительные кольца, они не дают стружке и пыли попасть к шарикам.

Крепление на станке

Гайка крепится к каретке винтами через фланец или ставится в корпус DSG12 с отверстием 24 мм. Гайка подходит к винту диаметром 12 мм с шагом 4 мм, например ШВП1204.

Рекомендации по установке

Не снимайте гайку с транспортировочной втулки без винта: шарики в ней ничем не держатся и высыплются. Приставьте втулку торцом к концу винта, совместите их по оси и медленно наверните гайку с втулки на резьбу, затем уберите втулку. Перед работой смажьте гайку через отверстие во фланце и проверьте, что она проходит по всей длине винта без заеданий.
