Гайка ШВП SFU1204 для верстата ЧПУ

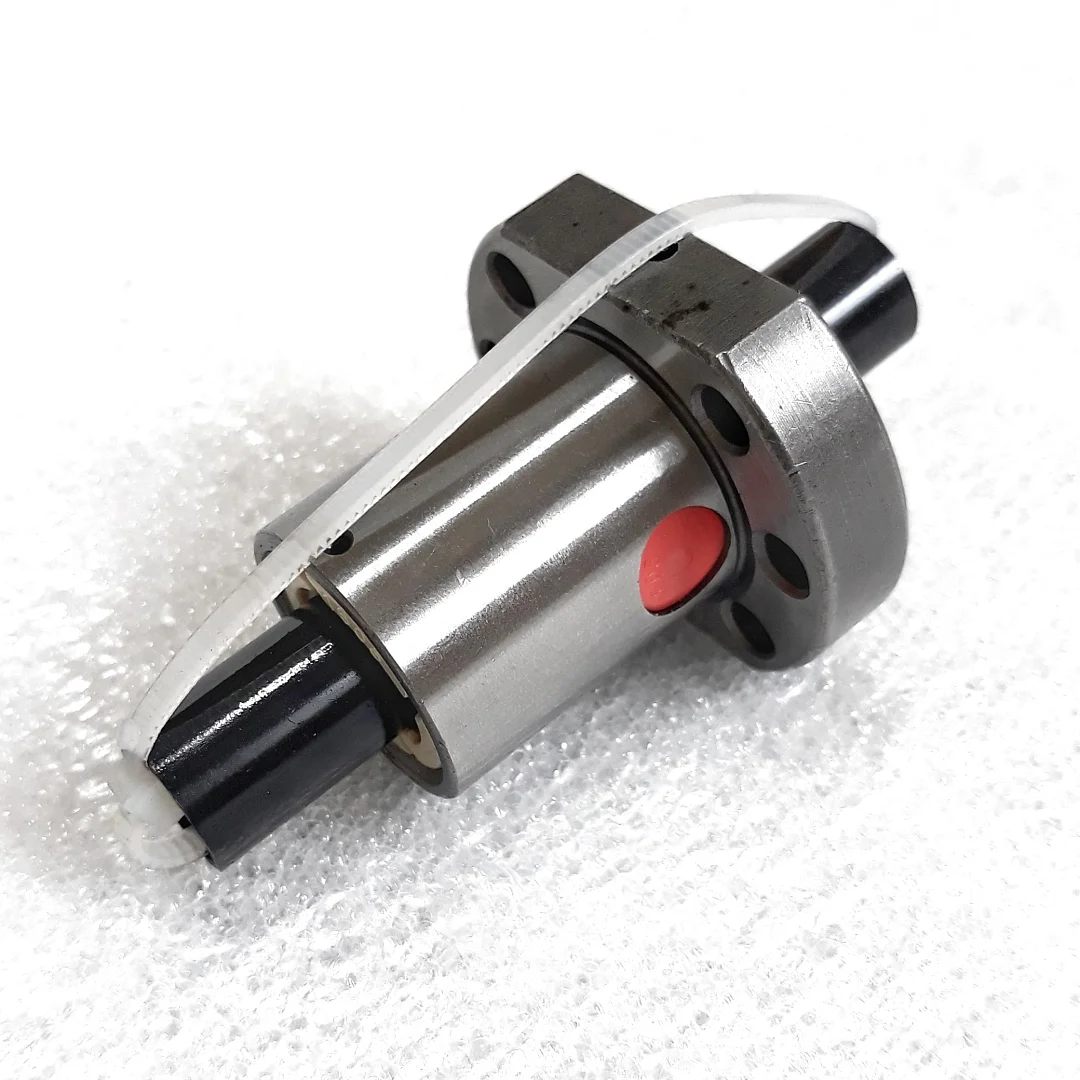

SFU1204 це фланцева кулькова гайка для гвинта ШВП діаметром 12 мм з кроком 4 мм. Корпус гайки 24 мм, зворотні вкладиші кульок пластикові. Гайка постачається на транспортувальній втулці, яка тримає кульки всередині до встановлення на гвинт.

Як працює кулькова гайка

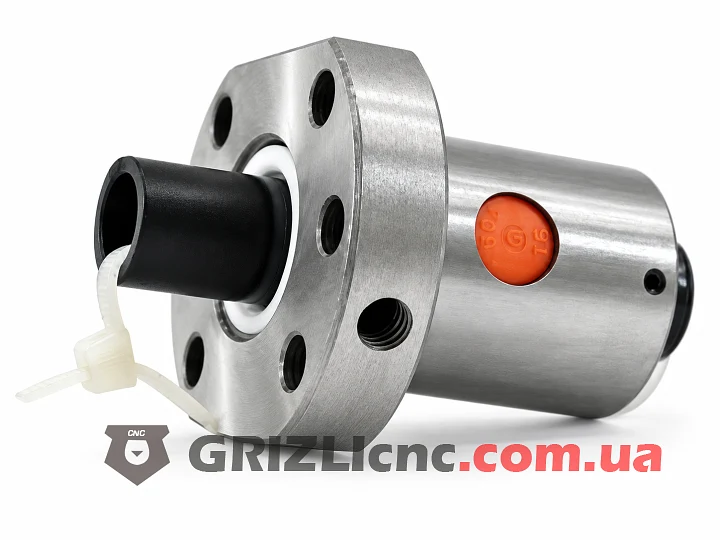

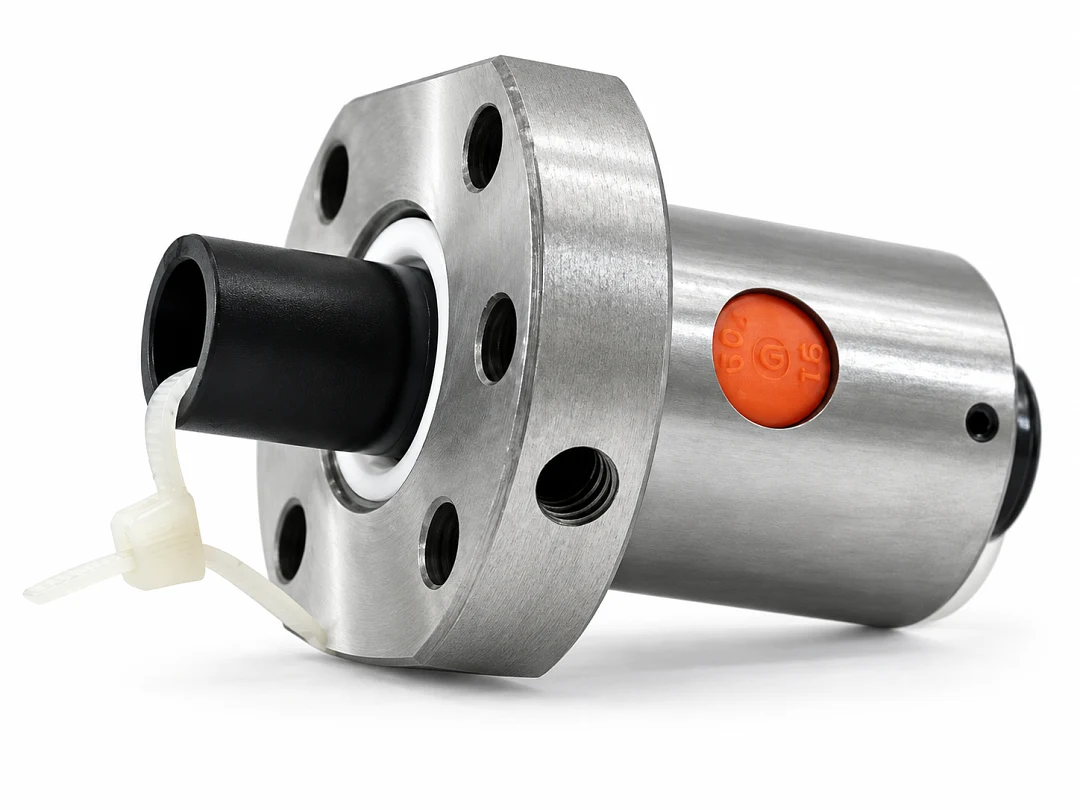

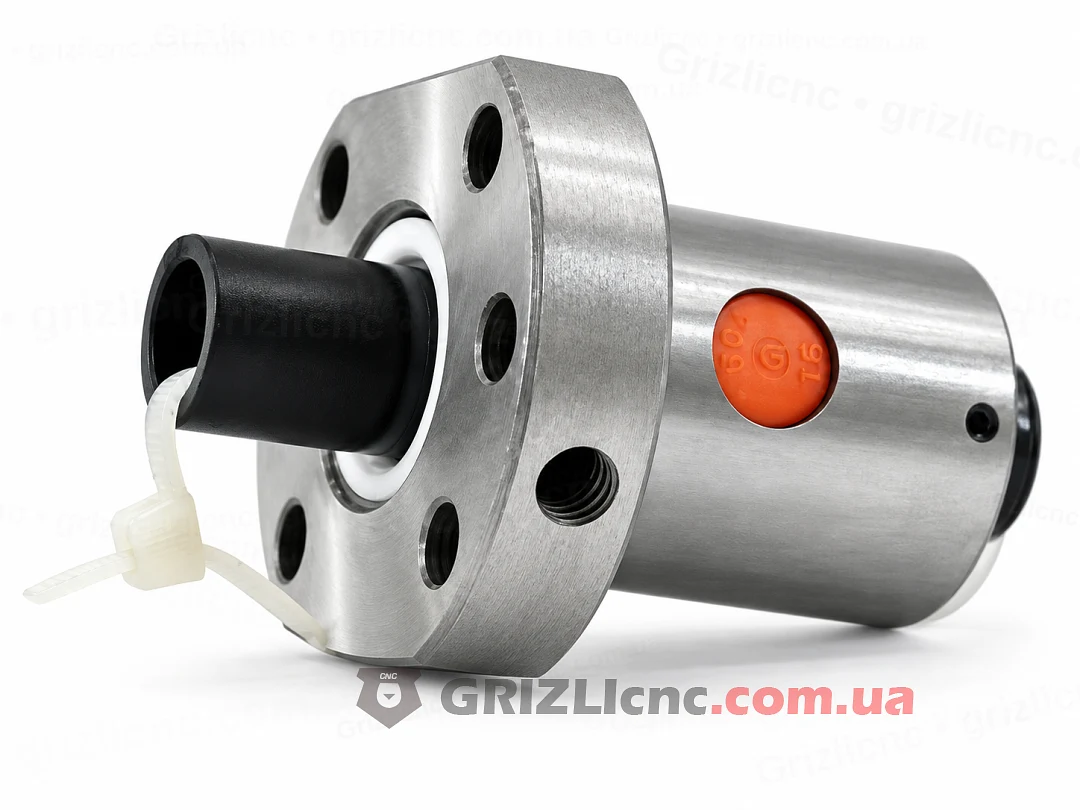

Між канавками гвинта і гайки котяться сталеві кульки, тому замість тертя ковзання, як у трапецеїдальної пари, працює тертя кочення. Вкладиші у стінці гайки виводять кульки з канавки і повертають їх назад, замикаючи контур циркуляції всередині гайки без зовнішніх трубок. Кругла пластикова кришка вкладиша видна на корпусі гайки.

Крок 4 мм: переміщення, швидкість, момент

За один оберт гвинта гайка проходить 4 мм. Кроковий двигун з 200 кроками на оберт переміщує гайку на 0.02 мм за повний крок, при 600 об/хв подача становить 2400 мм/хв. Момент на гвинті дорівнює зусиллю, помноженому на крок і поділеному на 2π і ККД: для зусилля 300 Н при ККД 0.9 потрібно 0.21 Н·м. Дрібний крок дає точне переміщення і малий момент, тому гайка підходить для легких осей з невеликими двигунами.

Конструкція

Корпус гайки 24 мм, фланець з двома лисками і отворами під гвинти кріплення, у фланці отвір під мастило. На торцях гайки стоять ущільнювальні кільця, вони не дають стружці і пилу потрапити до кульок.

Кріплення на верстаті

Гайка кріпиться до каретки гвинтами через фланець або ставиться в корпус DSG12 з отвором 24 мм. Гайка підходить до гвинта діаметром 12 мм з кроком 4 мм, наприклад ШВП1204.

Рекомендації з встановлення

Не знімайте гайку з транспортувальної втулки без гвинта: кульки в ній нічим не тримаються і висиплються. Приставте втулку торцем до кінця гвинта, поєднайте їх по осі і повільно накрутіть гайку з втулки на різьбу, потім приберіть втулку. Перед роботою змастіть гайку через отвір у фланці і перевірте, що вона проходить по всій довжині гвинта без заїдань.
