Корпус гайки ШВП1204 DSG12 для станка ЧПУ

DSG12 это алюминиевый корпус крепления гайки ШВП с посадочным отверстием 24 мм. Гайка вставляется в отверстие и притягивается фланцем к торцу корпуса, а сам корпус крепится винтами к каретке или порталу станка. Корпус рассчитан на гайки ШВП1204 для винтов 12 мм, в том числе гайку винта ШВП1204 250 мм.

Зачем нужен корпус гайки

Фланец гайки ШВП нужно жёстко связать с подвижной частью станка. Корпус даёт для этого готовую плоскую монтажную грань с резьбовыми отверстиями и держит гайку соосно с винтом. Без корпуса под фланец пришлось бы фрезеровать кронштейн с точным отверстием и разметкой отверстий под фланец.

Конструкция

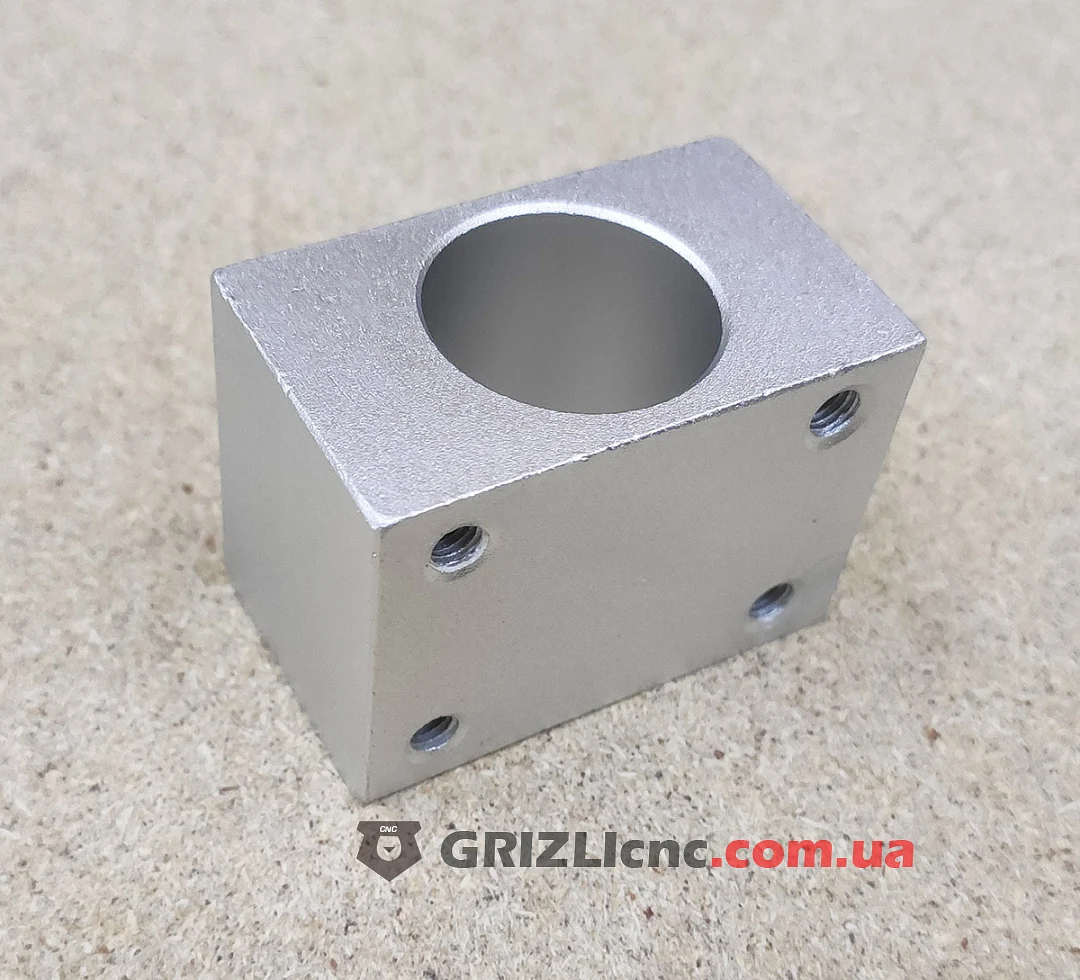

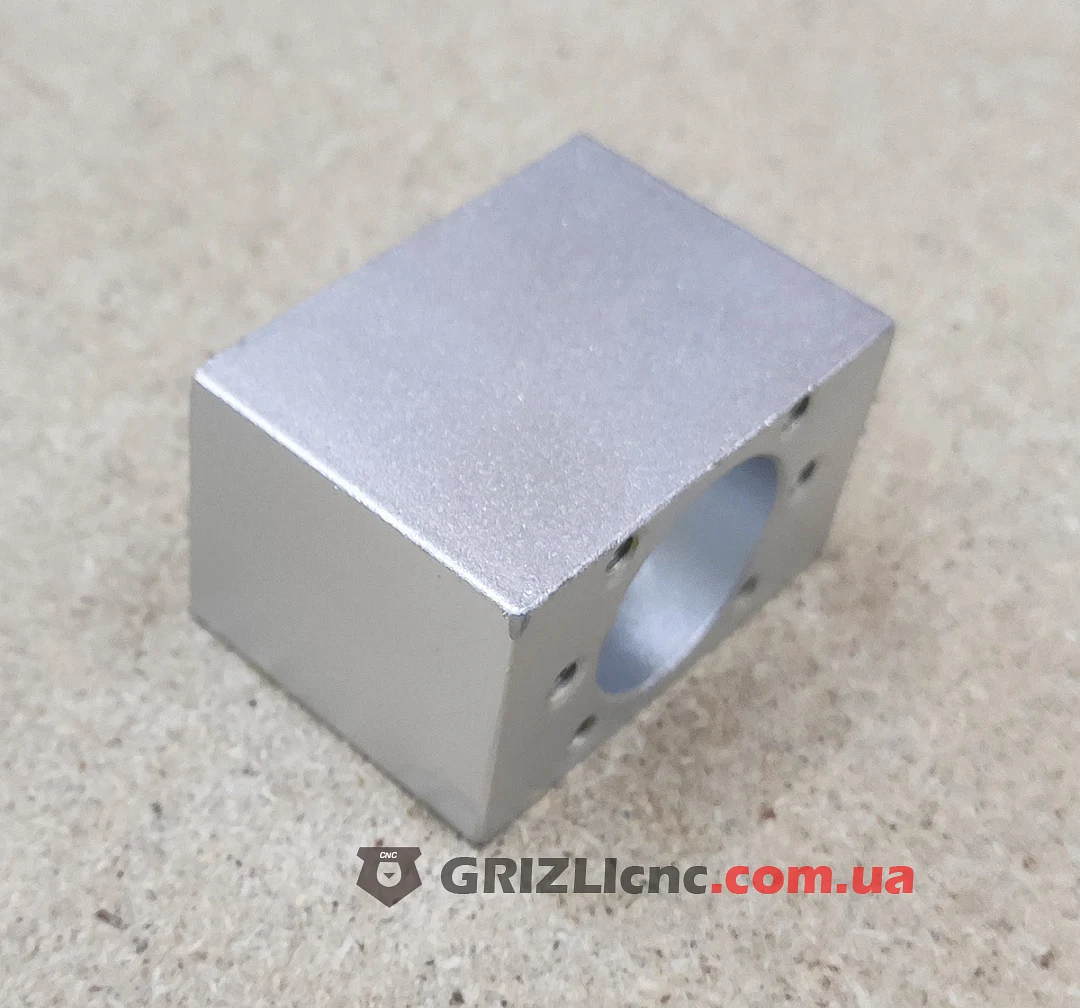

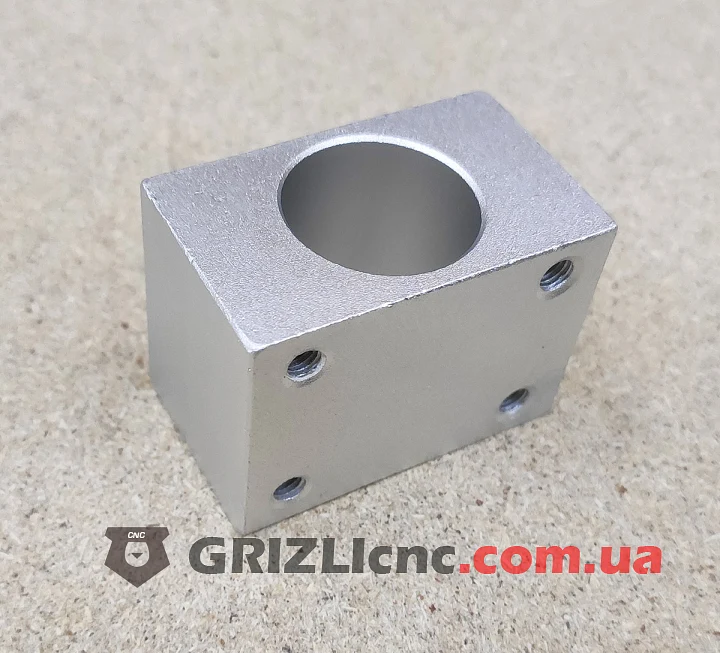

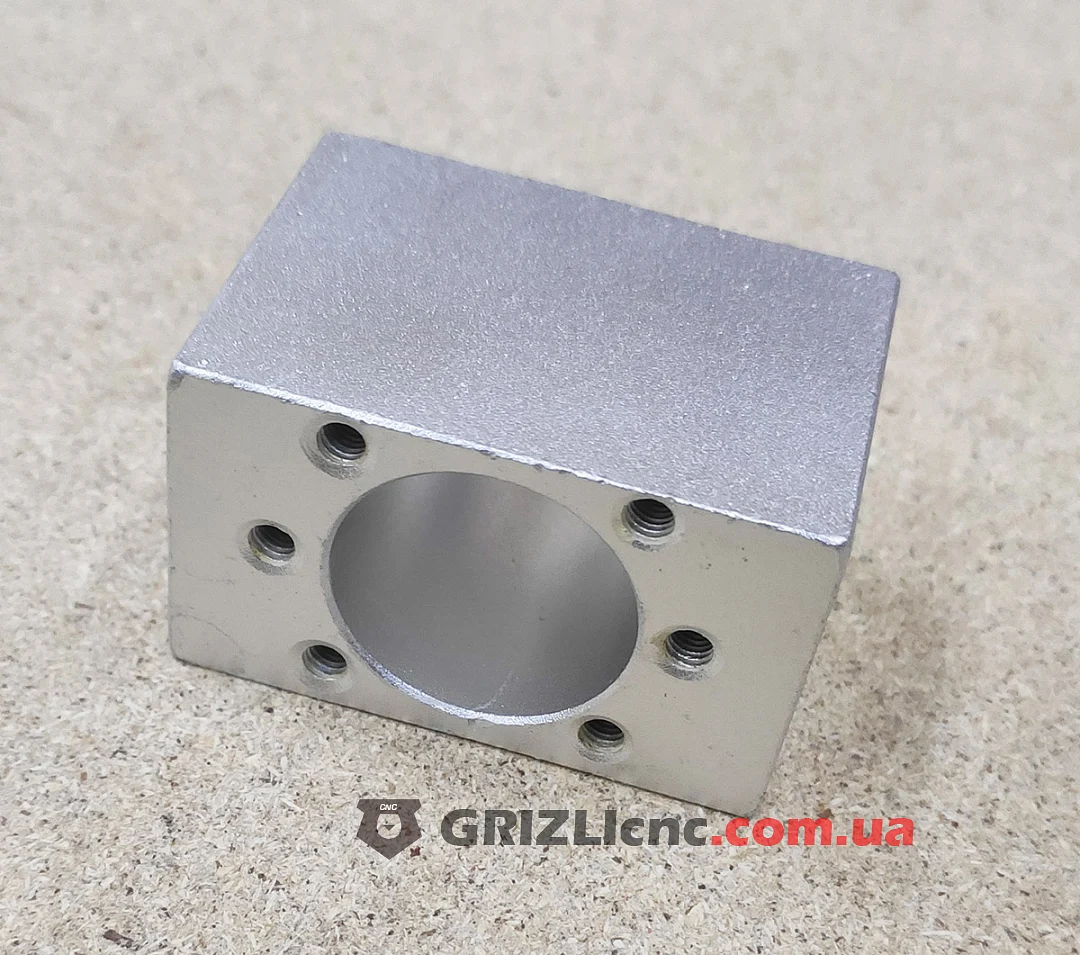

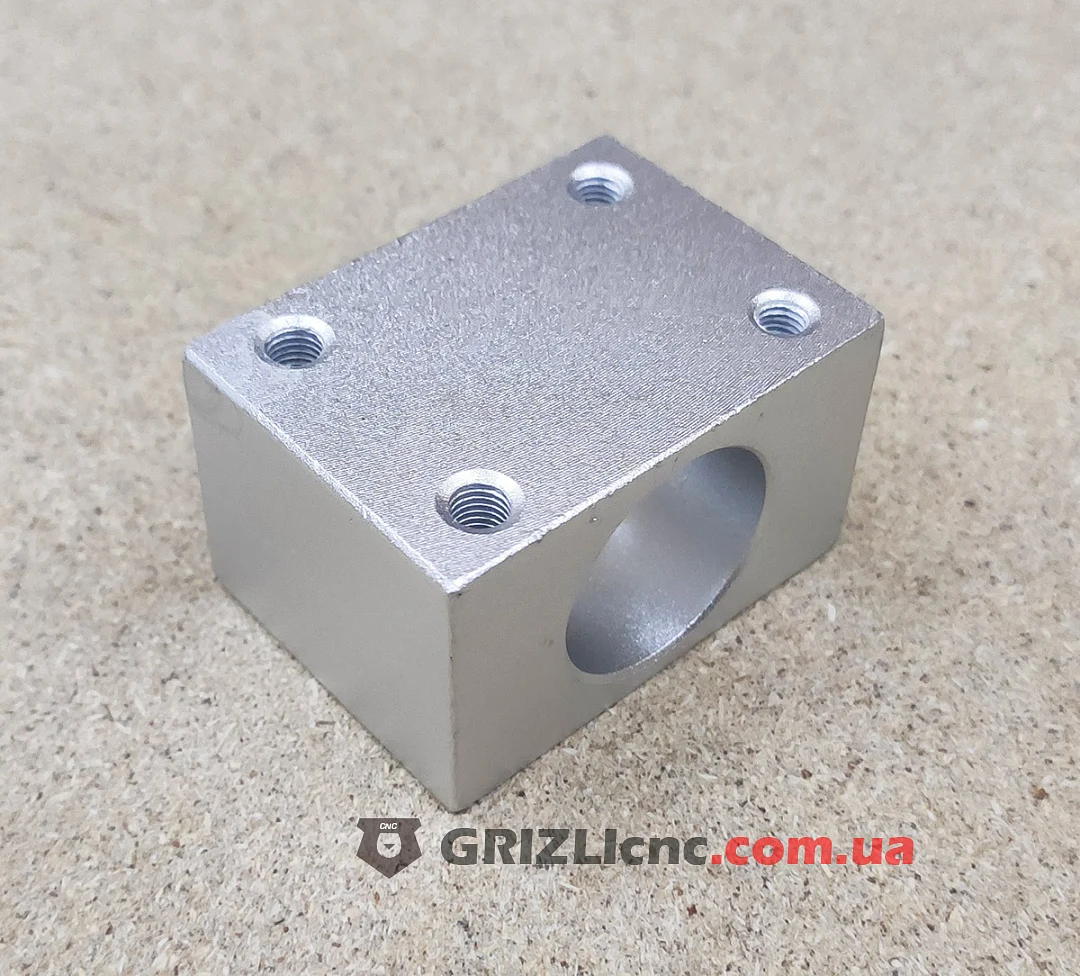

Корпус из алюминия в форме прямоугольного бруска. На торце вокруг отверстия 24 мм резьбовые отверстия под винты фланца гайки, на других гранях резьбовые отверстия под крепление к каретке.

Как работает нагрузка

Осевое усилие от винта передаётся через шарики на гайку, с гайки через фланцевые винты на корпус и через винты монтажной грани на каретку. Любой зазор в этой цепочке даёт люфт оси, поэтому все винты затягиваются до упора, а корпус должен прилегать к каретке всей монтажной гранью.

Рекомендации по установке

Ось отверстия корпуса должна совпасть с осью винта между опорами. Закрепите гайку в корпусе, наденьте корпус на каретку, не затягивая винты до конца, и прогоните каретку от одной опоры до другой: корпус сам встанет по винту. После этого затяните винты и проверьте, что винт вращается рукой без заеданий по всей длине хода. Если между корпусом и кареткой остаётся зазор по высоте, его выбирают калиброванными прокладками, а не перетяжкой винтов.
