Драйвери DM556 і DM542: підключення, налаштування струму й мікрокроку крок за кроком

DM556 і DM542 це два цифрові драйвери двофазного крокового двигуна з однаковим набором клем і перемикачів. Вони відрізняються струмом: піковий струм DM556 доходить до 5,6 А, DM542 до 4,2 А, а живлення в обох від 20 до 50 В. Нижче інструкція від коробки до першого обертання осі: як підібрати драйвер за струмом двигуна, під’єднати живлення, обмотки та сигнали PUL, DIR, ENA, виставити струм і мікрокрок перемикачами, запустити вісь і не допустити типових помилок. Теорію струму, мікрокроку й завад зібрано в категорії драйвери крокового двигуна для ЧПУ, тут її застосовано до двох конкретних моделей.

Чим відрізняються DM556 і DM542

ПараметрDM556DM542
Піковий струмвід 1,4 до 5,6 Авід 1,00 до 4,20 А
Діючий струм (піковий ділять на 1,4)до 4 Адо 3 А
Положення пікового струму SW1, SW2, SW31,4; 2,1; 2,7; 3,2; 3,8; 4,3; 4,9; 5,6 А1,00; 1,46; 1,91; 2,37; 2,84; 3,31; 3,76; 4,20 А
Живленнявід 20 до 50 В постійного струмувід 20 до 50 В постійного струму
Мікрокрок SW5, SW6, SW7, SW815 режимів, від 400 до 25600 кроків на оберт15 режимів, від 400 до 25600 кроків на оберт
Струм під час зупинки SW4половина (OFF), за ON за таблицею на корпусіполовина (OFF), за ON за таблицею на корпусі
Входи PUL, DIR, ENAвід 5 до 24 В, оптронивід 5 до 24 В, оптрони
Маркування на корпусі«2H Microstep driver DM556», виробника не вказано«Microstep Driver DM542», без логотипа й назви виробника

Різниця в одному параметрі: струмі. DM542 розрахований на двигуни зі струмом фази до 3 А, DM556 до 4 А. Клеми, діапазон живлення, мікрокрок і входи в них збігаються, тому під’єднуються й налаштовуються вони однаково, а відрізняються лише значення струму в положеннях SW1, SW2, SW3. Модель DM542 розроблена компанією Leadshine, а драйвери під цією назвою випускають і інші виробники, тому налаштовувати драйвер потрібно за таблицями на його власному корпусі. Докладні описи й розміри є в картках: драйвер DM556 і драйвер DM542.

Як підібрати драйвер під двигун

Струм на табличці двигуна це діючий струм фази. Драйвер налаштовується на піковий струм, він у 1,4 раза більший за діючий: у DM542 положенню 4,20 А відповідає 3,00 А діючого струму, у DM556 положенню 5,6 А відповідає 4 А. Тому струм фази множать на 1,4 і беруть найближче положення пікового струму.

Приклад для двигуна зі струмом фази 2,8 А: 2,8 x 1,4 = 3,92 А. У DM542 поруч стоять положення 3,76 А і 4,20 А. Ближче 3,76 А: різниця 0,16 А проти 0,28 А, цьому положенню відповідає діючий струм 2,69 А, трохи менший за паспортні 2,8 А. Положення 4,20 А дає 3,00 А, більше за паспортне значення. Струм вищий за паспортний перегріває двигун і драйвер, струм нижчий за паспортний знижує момент, а якщо двигун під навантаженням нагрівається сильніше за 80 °C, ставлять менше значення.

Струм фази двигунаПіковий струм (струм фази x 1,4)Драйвер і положення
2,0 А2,8 АDM542, 2,84 А
2,8 А3,92 АDM542, 3,76 А
3,0 А4,2 АDM542, 4,20 А
3,5 А4,9 АDM556, 4,9 А
4,0 А5,6 АDM556, 5,6 А
5,0 А7,0 Авище за межу DM556, потрібен драйвер на більший струм

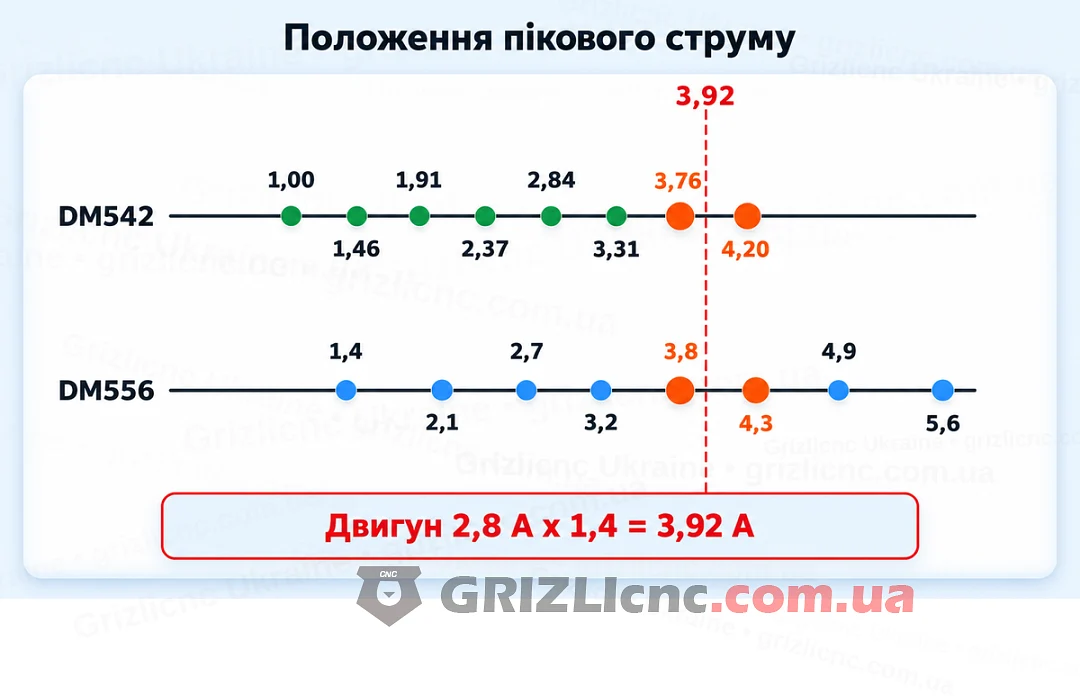

Положення піка струму драйверів DM542 і DM556 в одному масштабі та значення 3,92 А для двигуна 2,8 А
Для двигуна 2,8 А піковий струм 3,92 А: у DM542 найближчі положення 3,76 А і 4,20 А, у DM556 положення 3,8 А і 4,3 А

Підключення крок за кроком

  1. Живлення. Постійну напругу від 20 до 50 В подають на клеми +V і GND. Напругу блока живлення обирають нижчою за 50 В, щоб лишився запас на проти-ЕРС двигуна під час гальмування: для DM542 у посібнику Leadshine рекомендовано блок із номінальним виходом від 20 до 45 В.
  2. Двигун. Обмотки під’єднують до клем A+, A- і B+, B-. Двигун із 4 виводами під’єднують напряму, пари виводів знаходять мультиметром: між виводами однієї обмотки прилад показує опір, між виводами різних обмоток коло розімкнене. Двигуни з 6 і 8 виводами під’єднують на половину або повну обмотку, послідовно чи паралельно, і перераховують струм драйвера за схемою з’єднання.
  3. Сигнали. PUL (STEP) задає крок, DIR напрямок, ENA дозвіл роботи. Входи розв’язані оптронами, у кожного дві клеми «+» і «-», на корпусі є маркування 5V-24V. За спільного анода PUL+, DIR+ і ENA+ з’єднують і подають на плюс сигналів контролера, а PUL-, DIR- і ENA- під’єднують до виходів контролера з відкритим колектором (NPN). За спільного катода PUL-, DIR- і ENA- з’єднують зі спільним проводом контролера, а виходи PNP або логічні виходи з активним високим рівнем під’єднують до PUL+, DIR+ і ENA+.
  4. Монтаж. Драйвер ставлять ребрами вертикально на металеву панель і залишають вільне місце для потоку повітря. У DM556 корпус 118 x 75,5 x 34 мм, кріплення чотирма гвинтами через отвори діаметром 3,5 мм, відстань між отворами за довжиною 112 мм. Сигнальні дроти ведуть екранованою виткою парою окремо від дротів двигуна й живлення.

Яка схема потрібна, визначають виходи контролера: документацію на виходи конкретної моделі дивляться до під’єднання, а підібрати контролер можна серед контролерів для верстата ЧПУ. Вхід ENA знімає струм з обмоток, для DM542 Leadshine рекомендує залишати ENA+ і ENA- непід’єднаними, тоді драйвер завжди увімкнений. Чи потрібні резистори на входах, залежить від версії драйвера, тому спершу дивляться маркування біля клем та інструкцію до свого екземпляра. Якщо біля клем написано 5V-24V, як у DM542 і DM556 з каталогу, контролер із виходами 5, 12 або 24 В під’єднують без додаткових резисторів. У старих версій із входами лише на 5 В у лінію PUL, DIR і ENA послідовно ставлять резистор 1 кОм за 12 В і 2 кОм за 24 В, за 5 В резистор не потрібен. У нових версій Leadshine є перемикач рівня сигналу 5V/24V: за 24 В резистор не потрібен, за 5 В перемикач ставлять у положення 5V, інакше двигун не працюватиме.

Дроти двигуна не під’єднують і не від’єднують за ввімкненого живлення: струм в обмотках тече й за зупиненого двигуна, а розрив кола дає викид напруги, який може вивести драйвер з ладу.

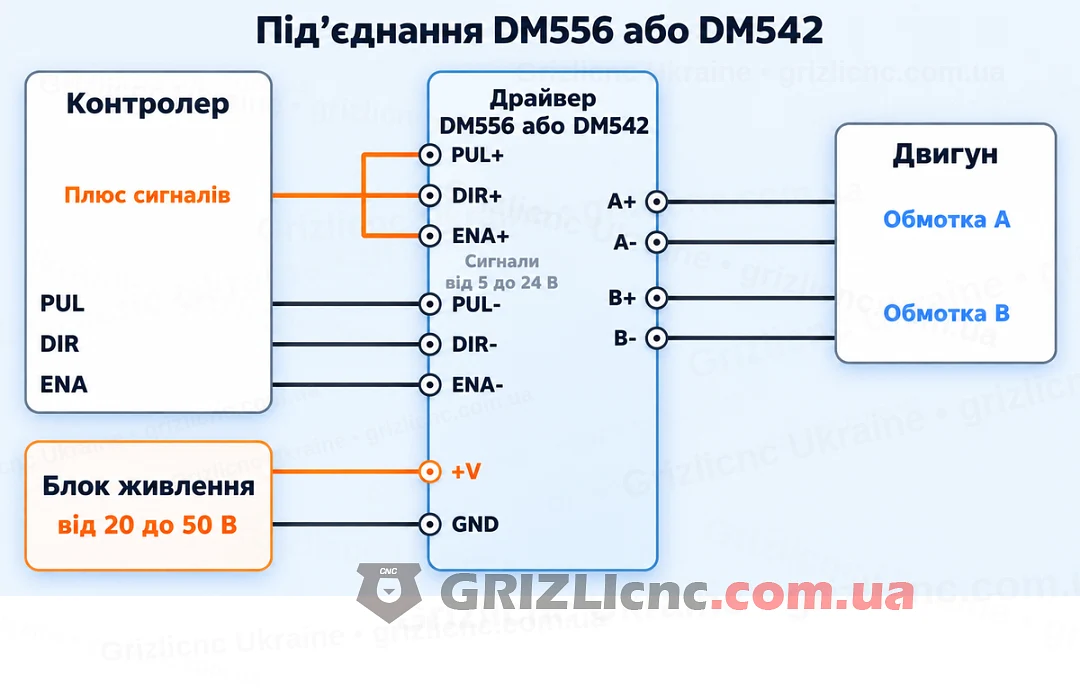

Схема під’єднання драйвера DM556 або DM542: блок живлення, контролер зі спільним анодом і двигун
Одна схема для обох драйверів: живлення на +V і GND, сигнали PUL, DIR, ENA зі спільним анодом, обмотки на A+, A-, B+, B-. Порядок клем на схемі згруповано, на корпусі його звіряють за маркуванням

Налаштування струму й мікрокроку на прикладі DM542

Положення перемикачів надруковано таблицями на корпусі, налаштовують за ними. У DM542 SW1, SW2, SW3 обирають піковий струм, SW4 струм під час зупинки (струм спокою), SW5, SW6, SW7, SW8 мікрокрок. У DM556 перемикачі ті самі, а положення для струмів від 1,4 до 5,6 А беруть із таблиці на корпусі DM556.

Драйвер DM542 із таблицями струму й мікрокроку на корпусі
Таблиці піка струму й мікрокроку надруковано на корпусі драйвера

Приклад: двигун зі струмом фази 2,8 А на гвинті з кроком 5 мм. Для пікового струму 3,76 А за таблицею DM542 потрібні SW1 у положенні ON, SW2 і SW3 у положенні OFF. SW4 у положенні OFF: під час зупинки струм падає до половини робочого. Що дає ON, залежить від версії: на корпусі DM542 з каталогу надруковано «on=Full Current», тобто струм лишається повним, а в посібниках нових версій Leadshine ON означає 90% робочого струму. Дивляться напис на корпусі свого драйвера. Двигун із кроком 1,8° робить 200 кроків на оберт, режим 1600 кроків на оберт це поділ кроку на 8. Для нього SW5 і SW6 стоять у положенні OFF, SW7 і SW8 у положенні ON. Гвинт із кроком 5 мм за 1600 імпульсів на оберт дає 1600 / 5 = 320 імпульсів на міліметр.

ПеремикачіЩо задаютьПоложення в прикладі
SW1, SW2, SW3піковий струм 3,76 АON, OFF, OFF
SW4струм під час зупинки, половинаOFF
SW5, SW6, SW7, SW81600 кроків на обертOFF, OFF, ON, ON

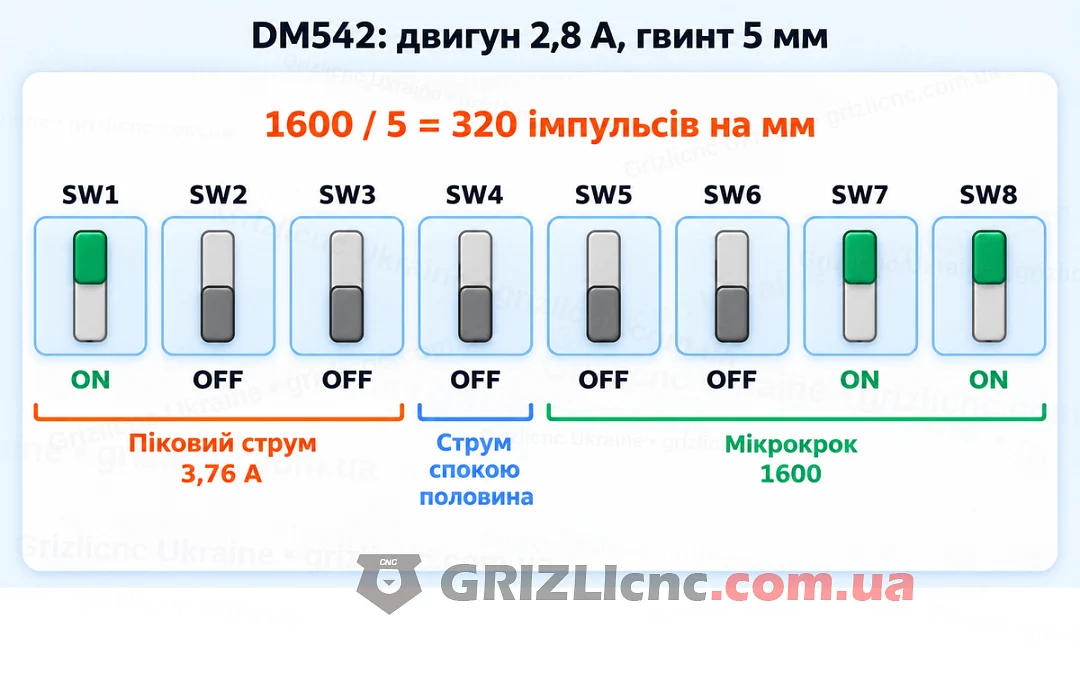

Положення перемикачів DM542 SW1-SW8 для струму 3,76 А, половинного струму під час зупинки й мікрокроку 1600
Положення SW1, SW2, SW3 задають 3,76 А, SW4 половинний струм під час зупинки, SW5, SW6, SW7, SW8 мікрокрок 1600

Режим мікрокроку обирають разом із контролером і швидкістю осі. Подача 3000 мм/хв це 50 мм/с, на тому самому гвинті за 320 імпульсів на міліметр контролер видає 50 x 320 = 16000 імпульсів за секунду. Чим вищий мікрокрок, тим вища частота імпульсів, яку має тримати контролер.

Перший запуск

  1. Перевірка налаштування. До подачі живлення звіряють струм і мікрокрок із таблицею на корпусі, напругу блока живлення з діапазоном від 20 до 50 В і під’єднання обмоток.
  2. Живлення без навантаження. Живлення подають на вісь без фрези й без притискачів. Індикатор PWR/ALM показує живлення та аварію.
  3. Мала швидкість і напрямок. На малій швидкості перевіряють, що кожна вісь їде в потрібний бік. Якщо напрямок зворотний, міняють місцями дроти однієї обмотки (A+ і A-) або інвертують напрямок у програмі.
  4. Нагрівання. Після роботи під навантаженням перевіряють температуру двигуна. Якщо він нагрівається сильніше за 80 °C, ставлять менше значення струму. Leadshine вказує для своїх драйверів температуру драйвера до 70 °C і двигуна до 80 °C.
  5. Імпульси на міліметр. Задають переміщення 100 мм, вимірюють фактичне й перераховують кількість імпульсів на міліметр у контролері.

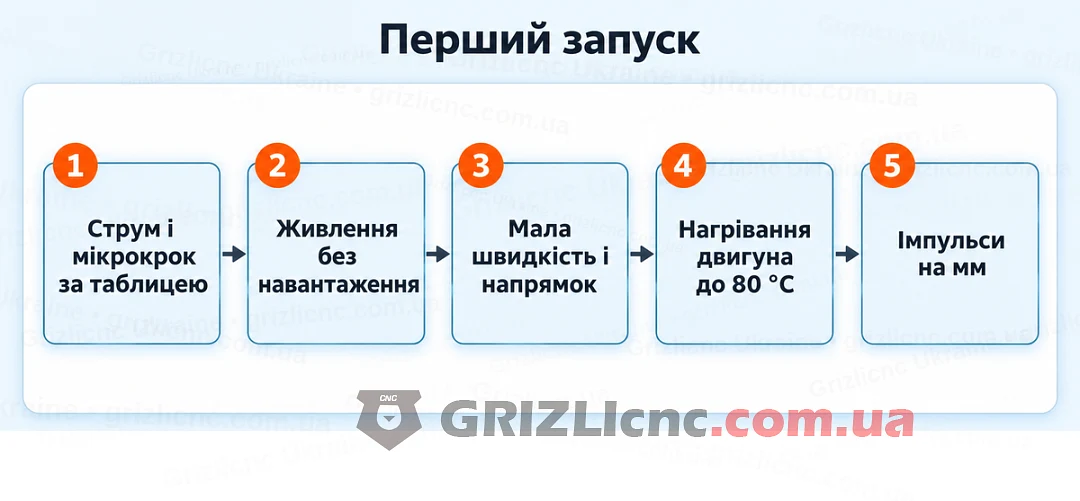

Перший запуск драйвера DM556 або DM542 у п’яти кроках від перевірки налаштування до імпульсів на міліметр
Спершу вісь без навантаження на малій швидкості, потім перевірка нагрівання й перерахунок імпульсів на міліметр

Типові помилки

  • Струм виставлено без перерахунку: двигун зі струмом фази 3 А отримує 3 А пікового струму, тобто 2,14 А діючого, на 29% менше за паспортний.
  • Переплутано обмотки: до A+ і A- під’єднано дроти різних обмоток. Двигун тремтить на місці й не обертається.
  • Блок живлення взято на межі драйвера: під час гальмування проти-ЕРС піднімає напругу вище за 50 В, спрацьовує захист або виходять з ладу ключі.
  • Сигнали 12 або 24 В подано на драйвер із входами лише на 5 В без резистора 1 або 2 кОм, або сигнал 5 В подано на драйвер із перемикачем рівня в положенні 24V.
  • Імпульс STEP коротший, ніж потрібно драйверу, або DIR змінюється одночасно з імпульсом. За посібником Leadshine DM542 тривалість імпульсу й паузи не менша за 2,5 мкс, а DIR випереджає фронт STEP не менше ніж на 5 мкс. Частина кроків губиться, і вісь зміщується.
  • Мікрокрок обрано вищий, ніж тримає контролер: швидкість осі впирається в частоту імпульсів, а не у можливості двигуна.
  • Роз’єм двигуна від’єднано за ввімкненого драйвера.

Часті запитання

DM556 чи DM542: що обрати?

За струмом двигуна. DM542 розрахований на струм фази до 3 А (піковий до 4,20 А), DM556 на струм фази до 4 А (піковий до 5,6 А). Живлення від 20 до 50 В, мікрокрок, входи й під’єднання в них однакові, тому для двигуна зі струмом фази до 3 А достатньо DM542, а для двигуна зі струмом понад 3 А і до 4 А потрібен DM556.

DM556 чи TB6600: чим відрізняються?

У TB6600 на 3,5 А живлення від 9 до 42 В і струм до 3,5 А (піковий до 4,0 А), у DM556 живлення від 20 до 50 В і піковий струм до 5,6 А. У двох версій TB6600 положення перемикачів різні, налаштування й схеми під’єднання розібрано в статті налаштування TB6600.

Що робити, якщо струм двигуна вищий за 4 А?

Двигуну зі струмом фази 5 А потрібен піковий струм 7 А, це вище за межу DM556 у 5,6 А. Для такого двигуна беруть драйвер на більший струм, наприклад драйвер DM860H із піковим струмом до 7,2 А. Опис налаштування DM860H англійською є в інструкції DM860H.
