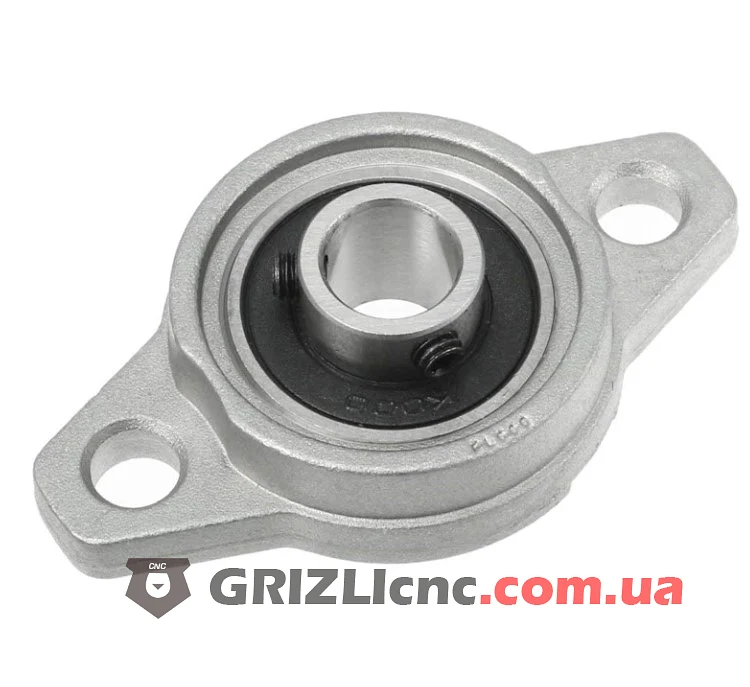

KFL001 это фланцевый подшипниковый узел для вала диаметром 12 мм. Литой фланец вытянутой формы с двумя отверстиями крепится винтами к стенке или плите, через которую проходит вал. Внутри стоит закрытый шариковый подшипник с уплотнениями с двух сторон.
Как устроен узел
Наружное кольцо подшипника имеет сферическую поверхность и сидит в сферическом гнезде фланца. Поэтому подшипник поворачивается в корпусе и сам встаёт по оси вала, если стенка и вал немного перекошены. Внутреннее кольцо удлинённое, в нём стопорные винты, которые прижимают кольцо к валу. Уплотнения закрывают подшипник от пыли и удерживают смазку.
Фланец или корпус на лапах
Фланцевый узел крепится к плоскости, перпендикулярной оси вала: к торцевой плите оси, стенке корпуса или кронштейну. Узел на лапах серии KP крепится к плоскости вдоль вала. Фланец с двумя отверстиями занимает мало места по ширине и подходит для тонких стенок и узких торцов профиля.
Где применяется
Узел ставят как опору гладкого вала, ходового винта или вала со шкивом на станках, 3D-принтерах и конвейерах. Для винта ШВП на стороне двигателя, где нужна точная осевая фиксация, ставят опору FK12 или BK12 с парой упорных подшипников, а узел KFL подходит для валов без точной осевой фиксации.
Рекомендации по установке
Отверстие в стенке под фланец делайте с зазором вокруг вала. Закрепите фланец, не затягивая винты до конца, вставьте вал, выставьте узел по оси и затяните винты. Стопорные винты внутреннего кольца затягивайте после окончательной выверки, на валу под винтом удобно сделать лыску. Вал на двух узлах должен вращаться рукой без тугих мест.
