Об’єктив f-theta 140×140 мм встановлюється на гальванометричну скануючу голову лазерного маркера CO2. Дзеркала сканера відхиляють промінь, а об’єктив фокусує його в точку на пласкому робочому полі розміром 140×140 мм.
Параметри
- Робоче поле: 140×140 мм.
- Фокусна відстань: 220 мм.
- Довжина хвилі: 10,6 мкм (10600 нм).
- Діаметр вхідного променя: 14 мм.
- Різьба кріплення: M85×1.
- Матеріал лінзи: селенід цинку (ZnSe).
Маркування і упаковка

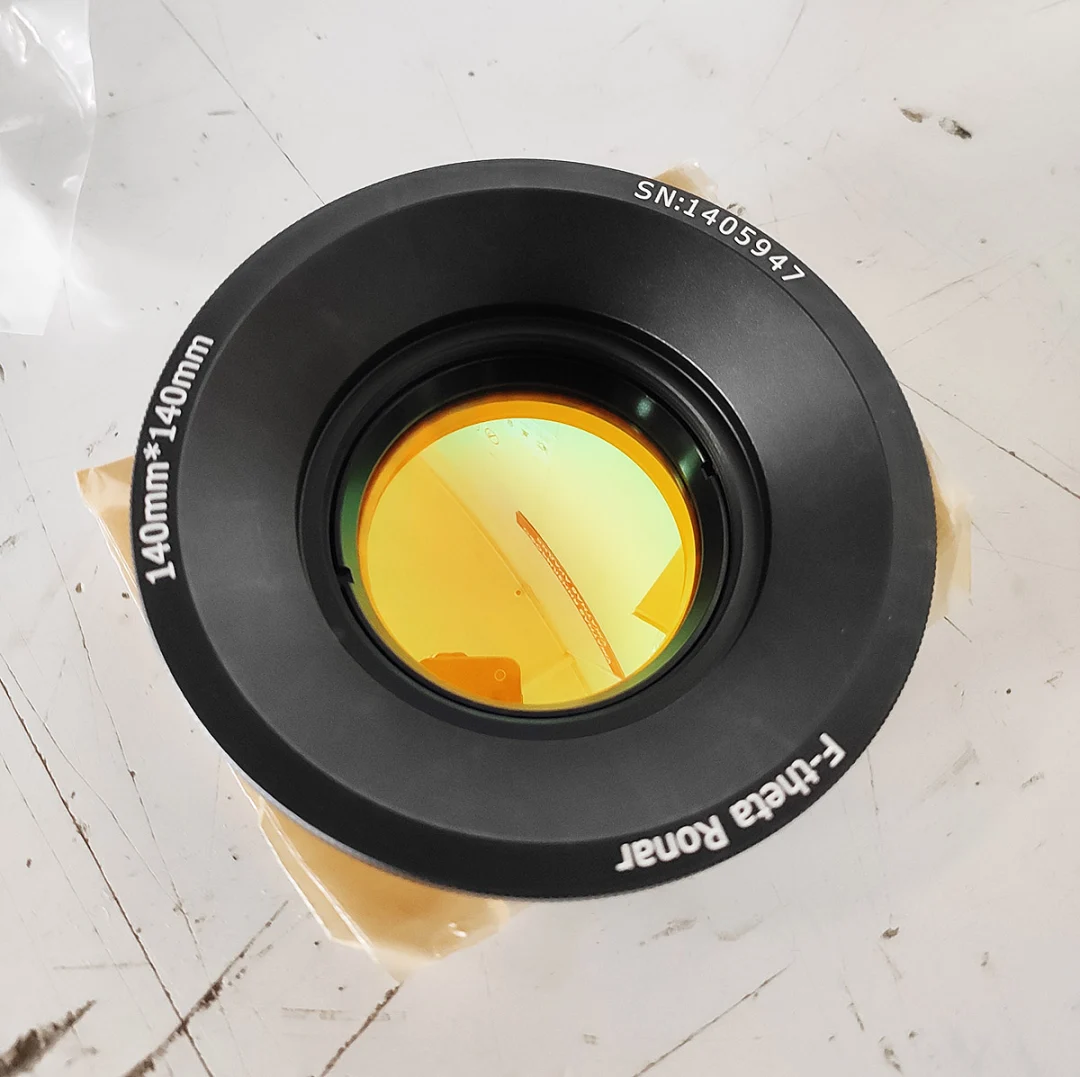

- На корпусі об’єктива: F-theta Ronar, 140mm*140mm, серійний номер.

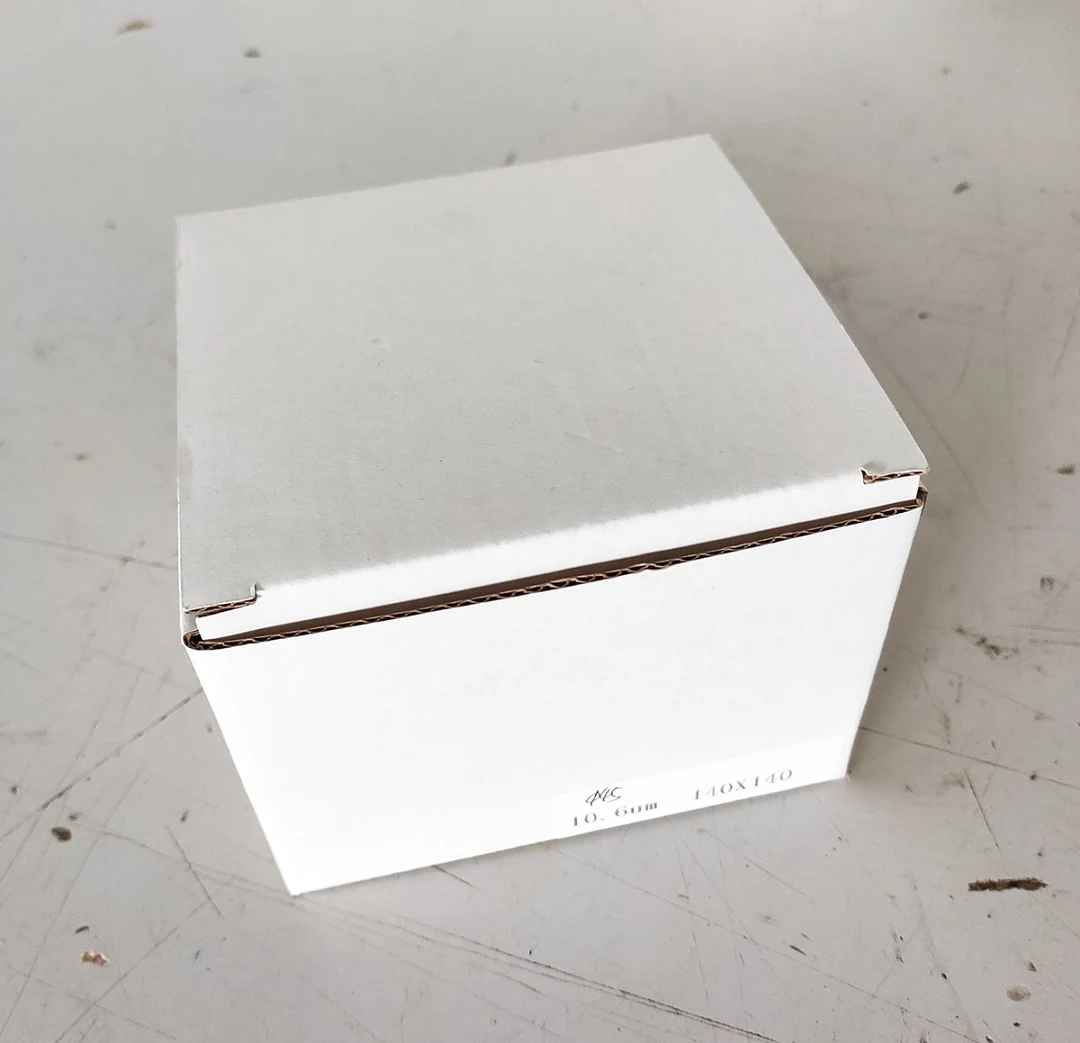

- На коробці: 10.6um 140X140.

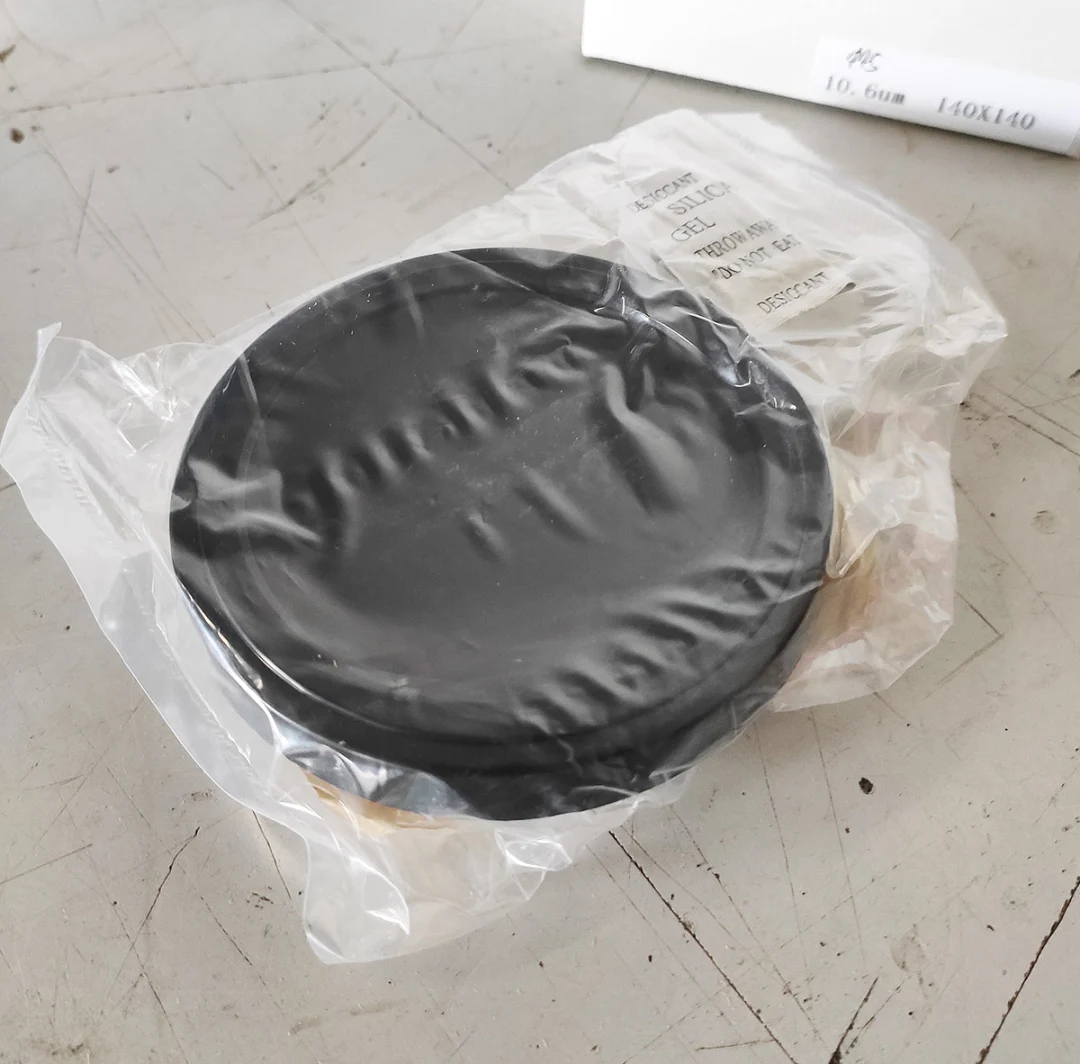

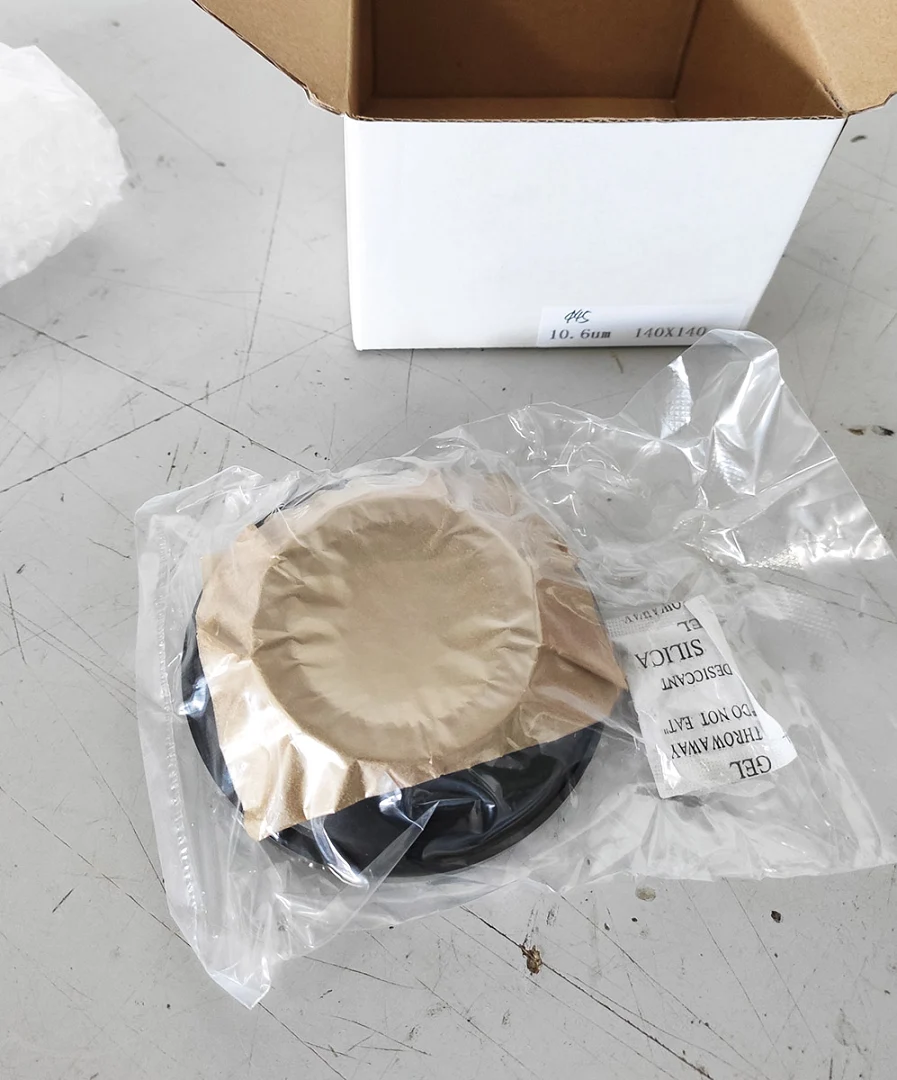

- Об’єктив упакований у пакет із силікагелем і картонну коробку.
Як працює об’єктив f-theta
Звичайна лінза фокусує відхилений сканером промінь на вигнутій поверхні, тому до країв поля пляма розфокусовується. Об’єктив f-theta тримає фокус на пласкому полі, а зміщення точки пропорційне куту відхилення променя. Тому по всьому робочому полю пляма залишається сфокусованою, а розміри маркування зберігаються.
Встановлення і догляд
- Усі роботи з оптикою виконуйте при вимкненому маркері.
- Перевірте, що на скануючій голові різьба M85×1, а діаметр променя на вході не більше 14 мм.
- Беріть об’єктив за корпус і не торкайтеся лінз пальцями.
- Після встановлення виставте висоту голови за фокусом і відкалібруйте розмір поля в програмі маркування.
- Очищайте лінзу серветкою для оптики, змоченою ізопропіловим спиртом, і зберігайте об’єктив в упаковці.
