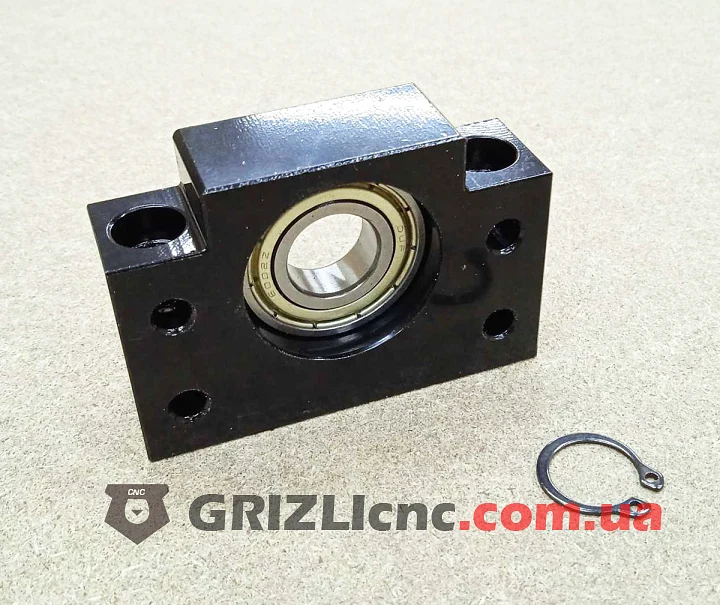

Опорный подшипник BF15 для ШВП станка ЧПУ

Код: spv015
410грн
Цена: 302грн
Нет в наличии

Доставка

По всей Украине
Новой Почтой

Оплата

  • При получении на почтовом отделении
  • Карта ПриватБанк MonoBank
  • Iban перевод
  • На р/с ФОП (Без НДС)



Характеристики

  • Внутренний диаметр 15 мм
  • Страна производитель Китай

Описание

BF15 это плавающая опора винта ШВП с посадочным диаметром вала 15 мм. Корпус прямоугольный, крепится винтами к основанию станка. Опора ставится на конец винта напротив фиксированной опоры BK15, держит винт радиально и не мешает ему удлиняться при нагреве. Пара BK15 и BF15 ставится на винты диаметром 20 мм, такие как ШВП2010.

Что такое плавающая опора ШВП

Плавающая опора не воспринимает осевое усилие. Её задача держать конец винта на оси, чтобы длинный винт не провисал и не бил при вращении. Осевую нагрузку от резания и разгона каретки целиком берёт фиксированная опора BK15 на другом конце.

Зачем винту свободный конец

Сталь винта удлиняется на 12 мкм на каждый метр длины при нагреве на 1 °C, поэтому винт длиной 1000 мм при нагреве на 10 °C становится длиннее на 0.12 мм. Плавающая опора не зажимает винт вдоль оси, поэтому это удлинение не нагружает подшипники и не изгибает винт.

Конструкция и комплектация

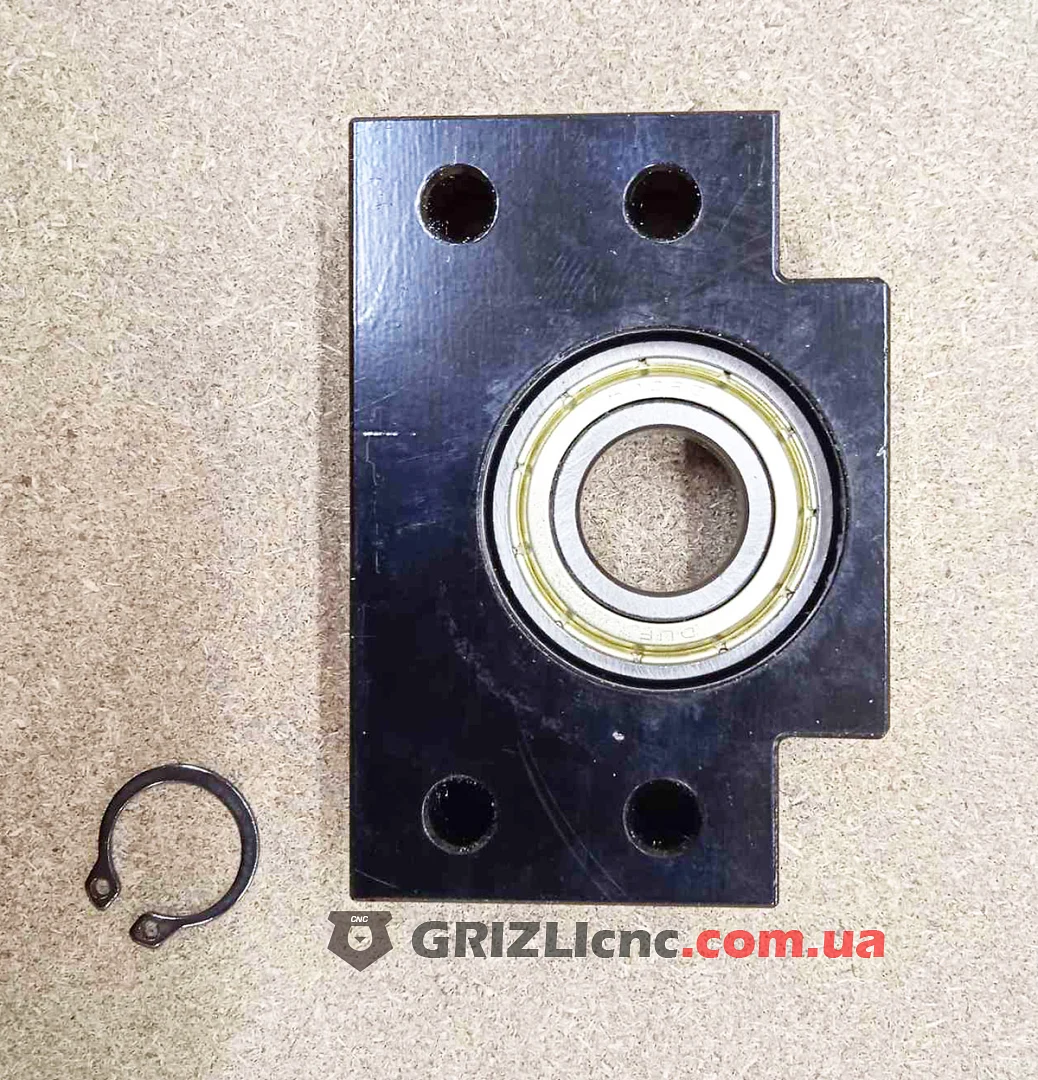

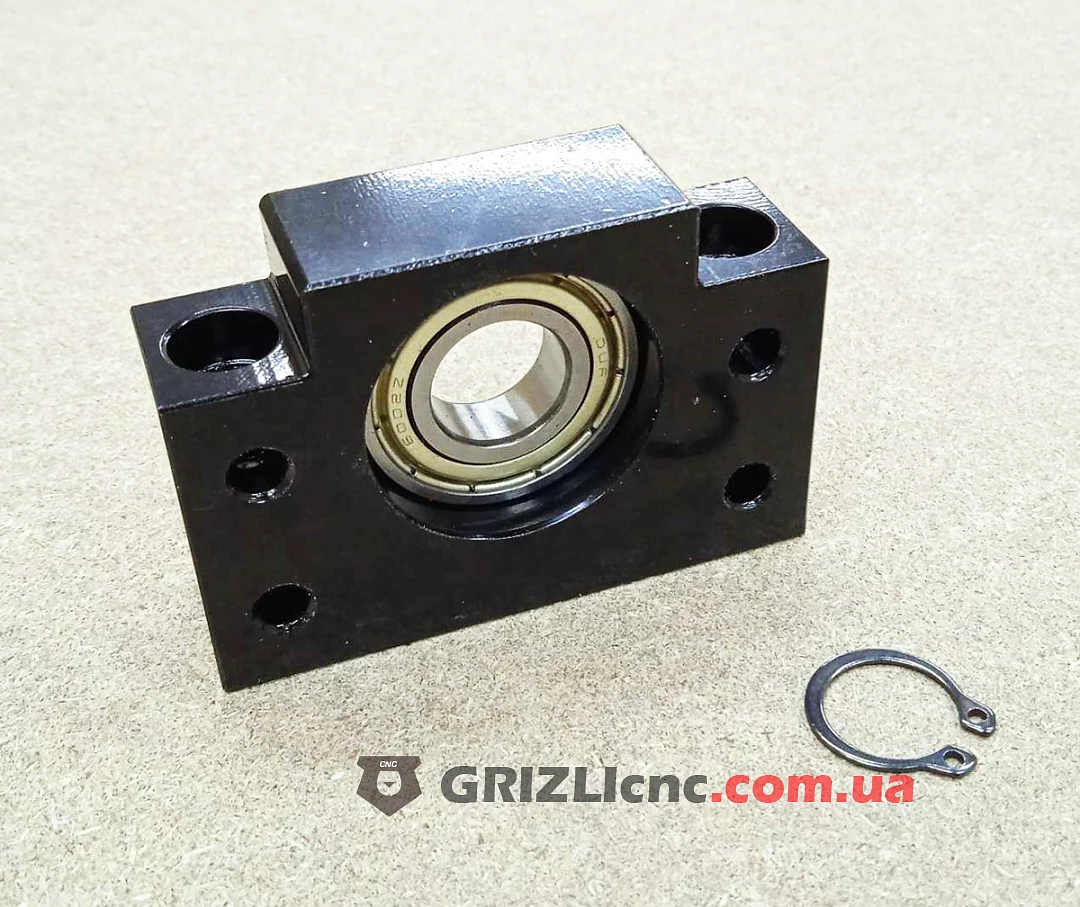

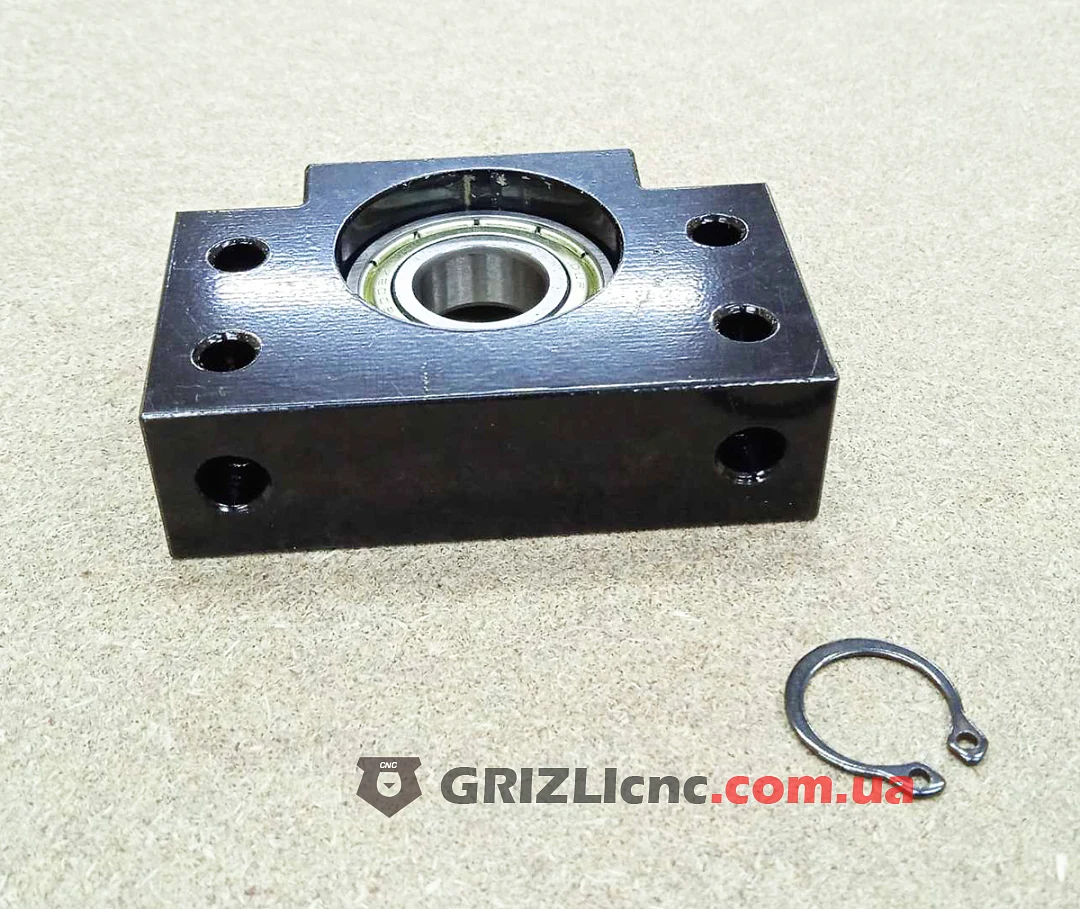

Внутри корпуса стоит подшипник, закрытый металлической защитной шайбой. В корпусе есть отверстия под винты крепления к основанию. В комплекте стопорное кольцо: оно садится в канавку на валу и удерживает подшипник на конце винта.

Подготовка винта

Конец винта под BF15 протачивается до 15 мм и получает канавку под стопорное кольцо. Противоположный конец обрабатывается под фиксированную опору BK15: посадочная шейка, резьба под гайку и хвостовик под муфту двигателя.

Рекомендации по установке

Первой закрепляйте фиксированную опору BK15, а BF15 выставляйте уже по винту. Подведите каретку с гайкой ШВП к BF15, чтобы винт сам задал положение опоры, затяните винты корпуса и проверьте, что винт вращается рукой без заеданий по всей длине хода. Если ход тугой возле одной из опор, её ось смещена относительно оси гайки.
