Руководство NC Studio: Полный гид по программному обеспечени

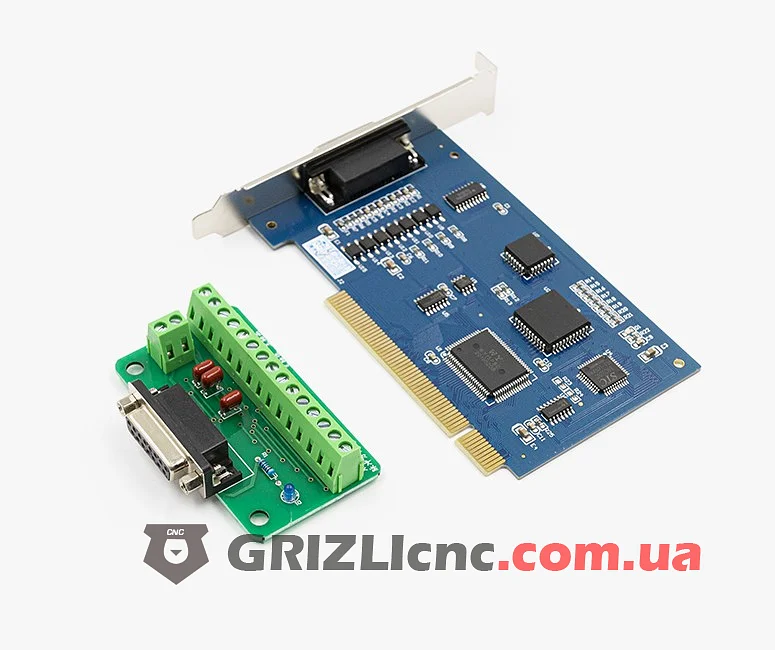

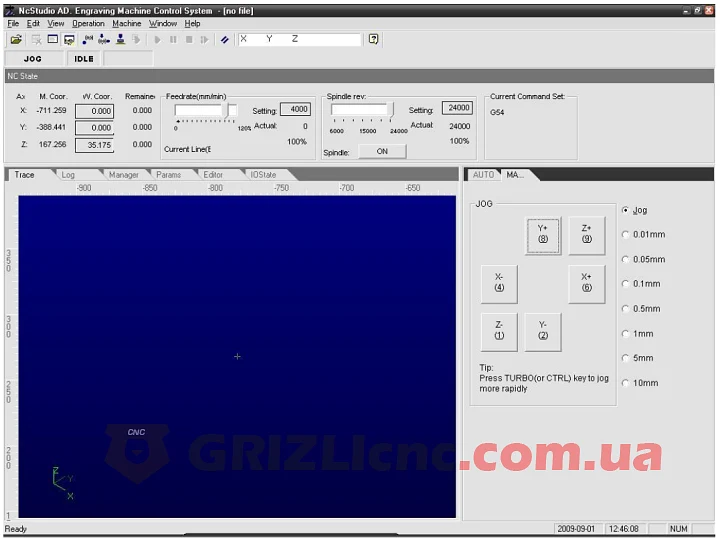

Программное обеспечение NCStudio включает стандартные элементы интерфейса, такие как строка меню, панель инструментов, строка состояния и диалоговые окна. Главное окно программы делится на три основных области:

• NC State (состояние NC): отображает текущие параметры станка.
• Вкладки Track, Log, Editor и I/O State: для управления и отслеживания состояния операций.
• Режимы Auto и Manual: выбор автоматического или ручного управления.

Строка меню

Строка меню расположена под заголовком окна и содержит раскрывающиеся меню с командами управления:

• Выбор пункта меню можно осуществлять мышью или клавиатурой:
  • Нажмите ALT и соответствующую букву для доступа к пункту.
  • Используйте клавиши быстрого вызова, например F9 для команды "Пуск".

Некоторые команды открывают дополнительные диалоговые окна, а недоступные в текущий момент отображаются серым цветом.

Панель инструментов

На панели инструментов расположены кнопки для быстрого доступа к функциям. Щелчок по кнопке активирует команду, что упрощает управление системой, не загромождая интерфейс.

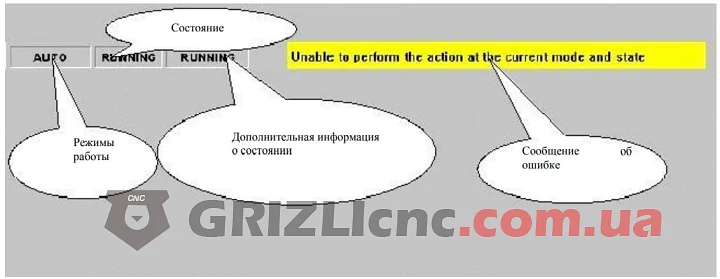

Строка состояния

Под панелью инструментов располагается строка состояния NC. Она показывает:

• Текущий режим работы.
• Дополнительную информацию о состоянии системы.
• Сообщения об ошибках.

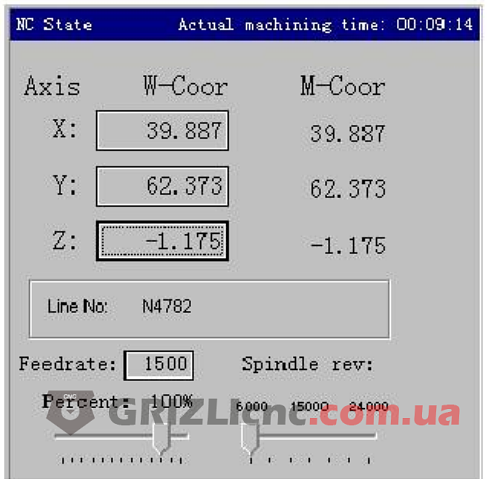

Вкладка NC State

На вкладке отображаются:

• Текущие координаты осей.
• Скорость подачи и частота вращения шпинделя.
• Номер активного сегмента программы.

Скорость подачи можно регулировать с помощью движков или вручную в диапазоне от 0 до 120%. Для задания безопасных координат заготовки выберите команду "Set workpiece origin".

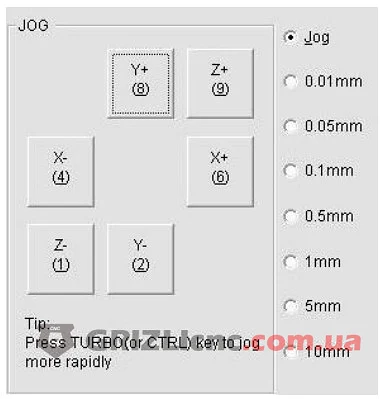

Ручной режим управления

На вкладке Manual оператор может управлять станком вручную:

• Непрерывное движение — нажимайте кнопки направления, движение прекращается при их отпускании.
• Пошаговое движение — задается фиксированная величина шага для точного перемещения.

Для задания величины шага используйте курсорные клавиши или мышь.

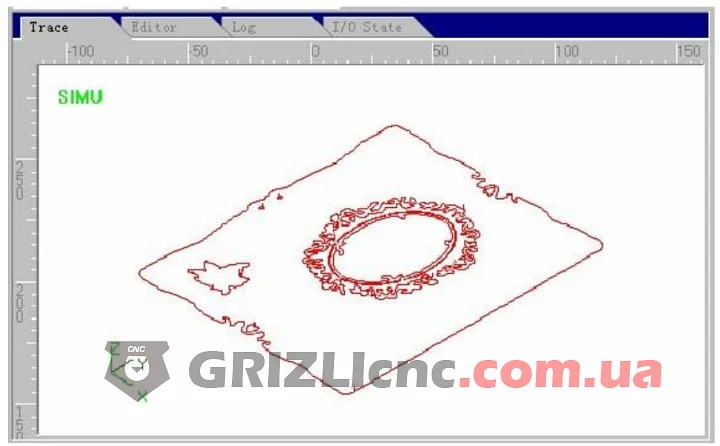

Трассировка

В процессе обработки на вкладке Trace отображается траектория движения рабочего органа в реальном времени. Возможны:

• Трехмерное отображение.
• Регулировка масштаба и перемещение изображения.

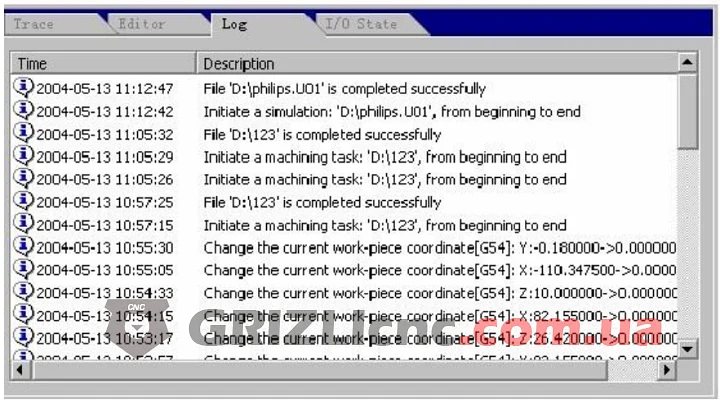

Системный журнал

На вкладке System Log хранятся записи о ключевых операциях системы, включая запуск, завершение программ, изменения координат и системные ошибки. Журнал следует периодически очищать для обеспечения стабильной работы.
