Комплект NC Studio Classic на 3 оси: плата PCI, интерфейсная плата и кабель для станка ЧПУ

Комплект NC Studio Classic связывает компьютер со станком: плата PCI ставится в компьютер, интерфейсная плата в электрошкаф станка, кабель соединяет их. Управление идёт из программы NC Studio.

Что такое NC Studio

NC Studio это программа управления станком для Windows. Компьютер с платой PCI рассчитывает траекторию по управляющей программе в G-коде и выдаёт сигналы на интерфейсную плату, к которой подключены драйверы осей, концевики и управление шпинделем. Комплект рассчитан на 3 оси.

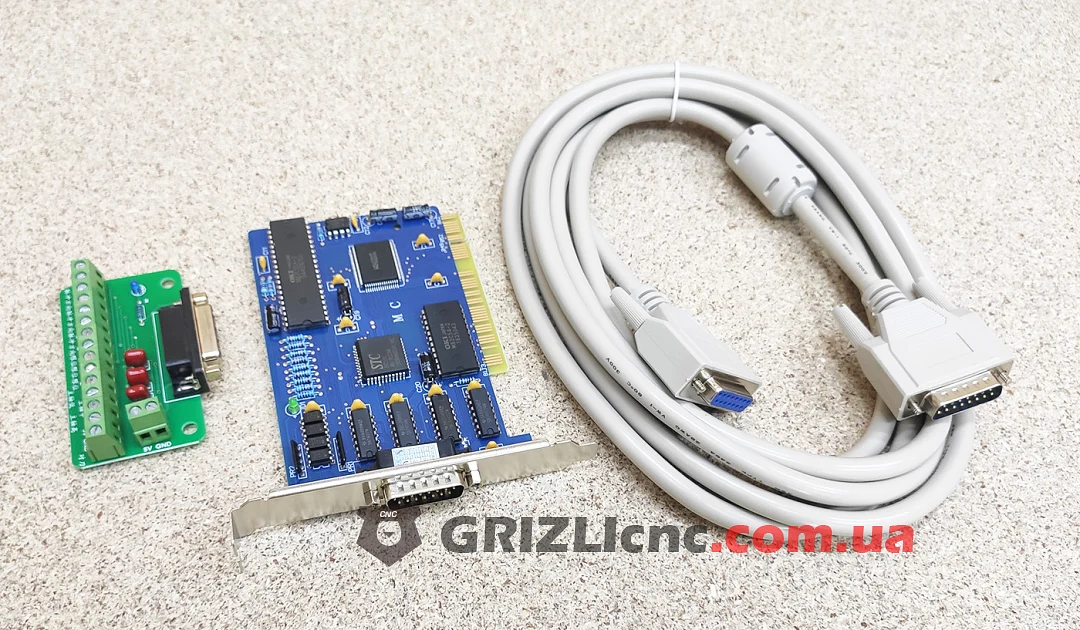

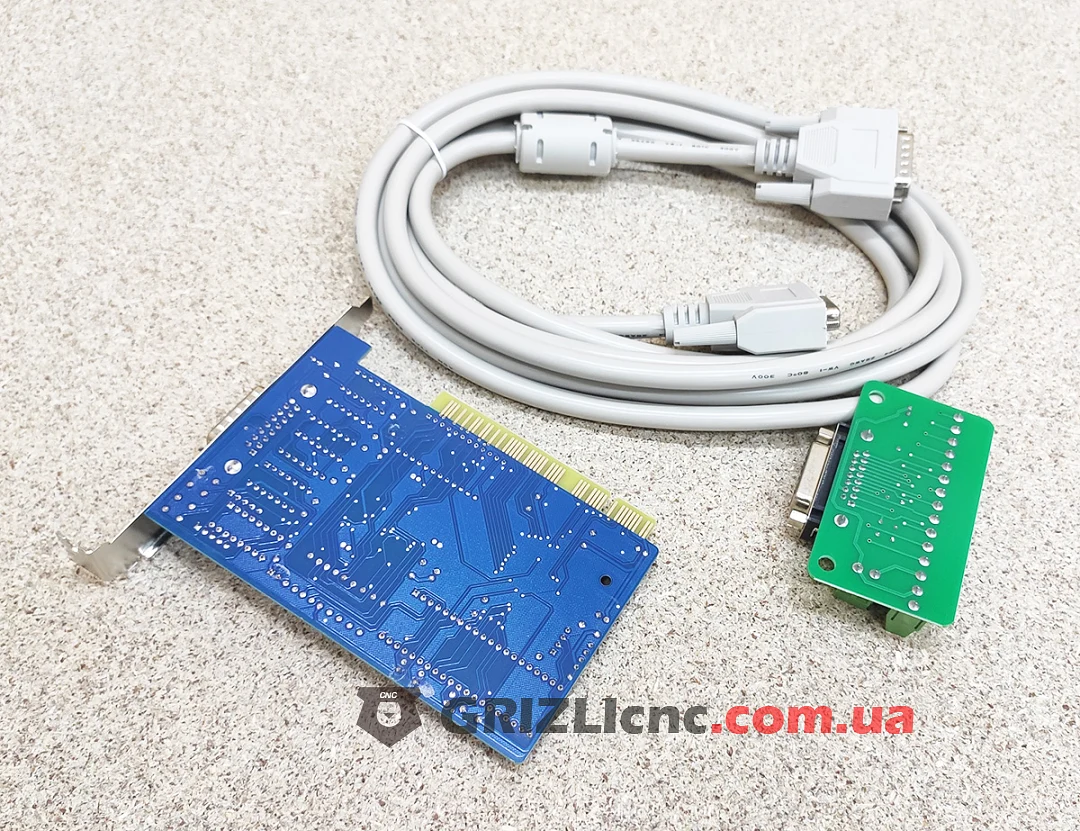

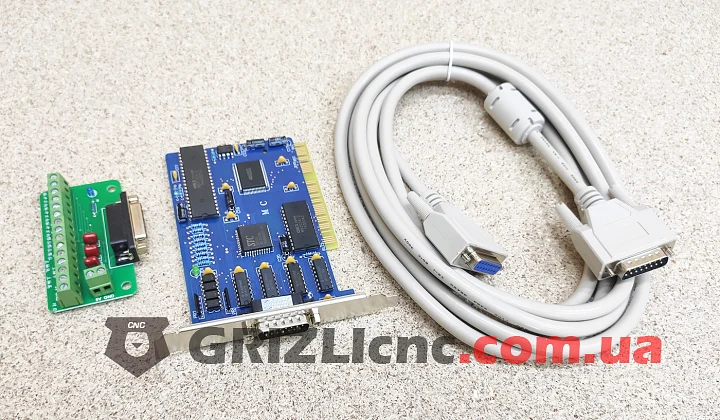

Комплектация

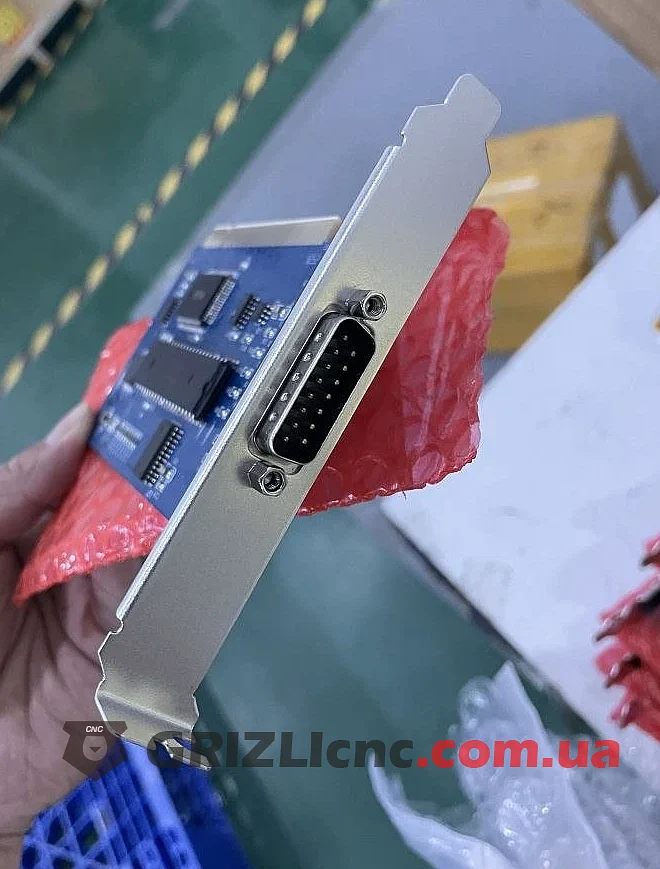

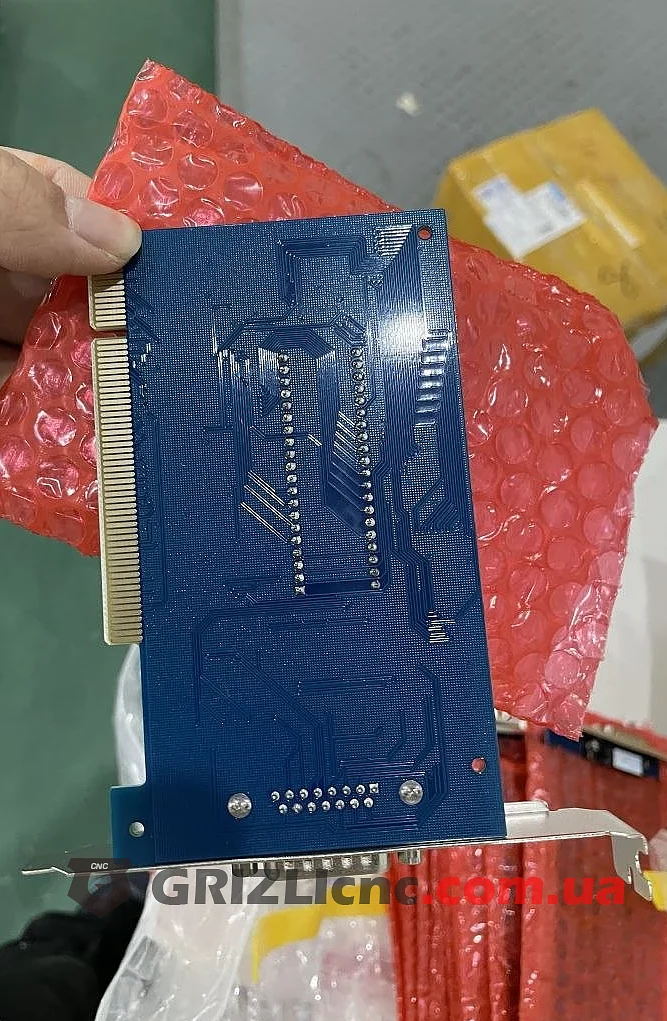

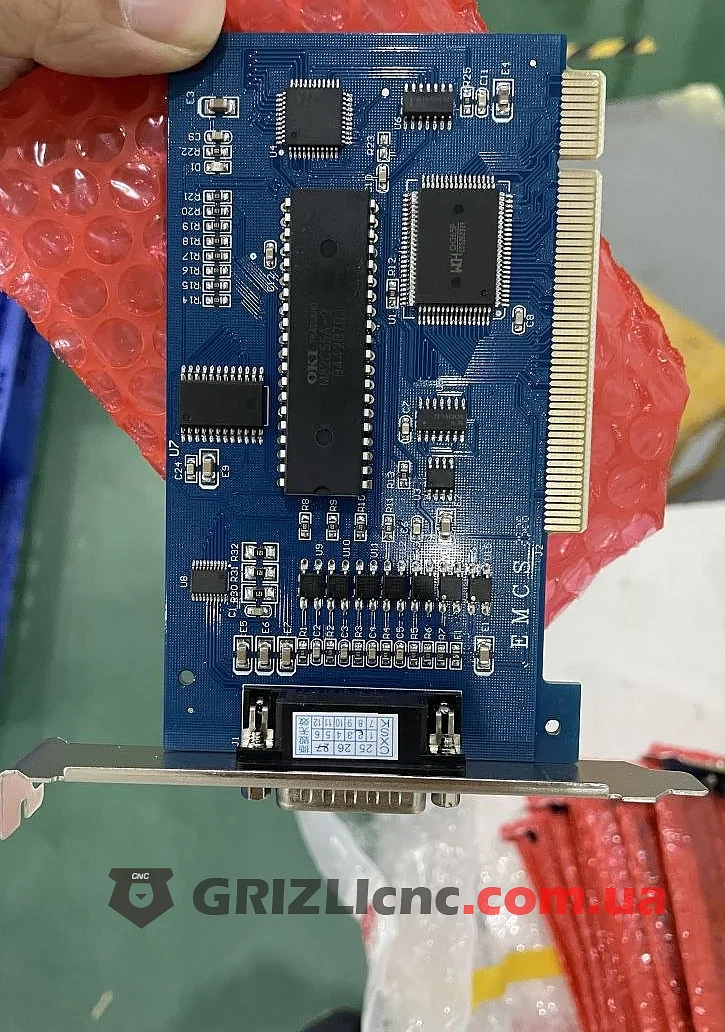

• Синяя плата PCI с маркировкой «MC» и 15-контактным разъёмом D-sub на планке.
• Зелёная интерфейсная плата с 15-контактным разъёмом D-sub, винтовыми клеммами сигналов и клеммами питания 5V и GND.
• Серый кабель с 15-контактными разъёмами D-sub и ферритовым кольцом.

Рекомендации по установке

• Нужен компьютер со свободным слотом PCI.
• Установите программу NC Studio до установки платы в компьютер, тогда драйвер платы установится без повторной установки программы.
• Драйверы, концевики и шпиндель подключайте к интерфейсной плате по схеме из документации комплекта.
• Кабель между платами прокладывайте отдельно от силовых кабелей двигателей и шпинделя.
