Улучшенный комплект NC Studio связывает компьютер со станком: плата PCI ставится в компьютер, интерфейсная плата в электрошкаф станка, кабель соединяет их. Управление идёт из программы NC Studio.
Что такое NC Studio
NC Studio это программа управления станком для Windows. Компьютер с платой PCI рассчитывает траекторию по управляющей программе в G-коде и выдаёт сигналы на интерфейсную плату, к которой подключены драйверы осей, концевики и управление шпинделем. Комплект рассчитан на 3 оси.

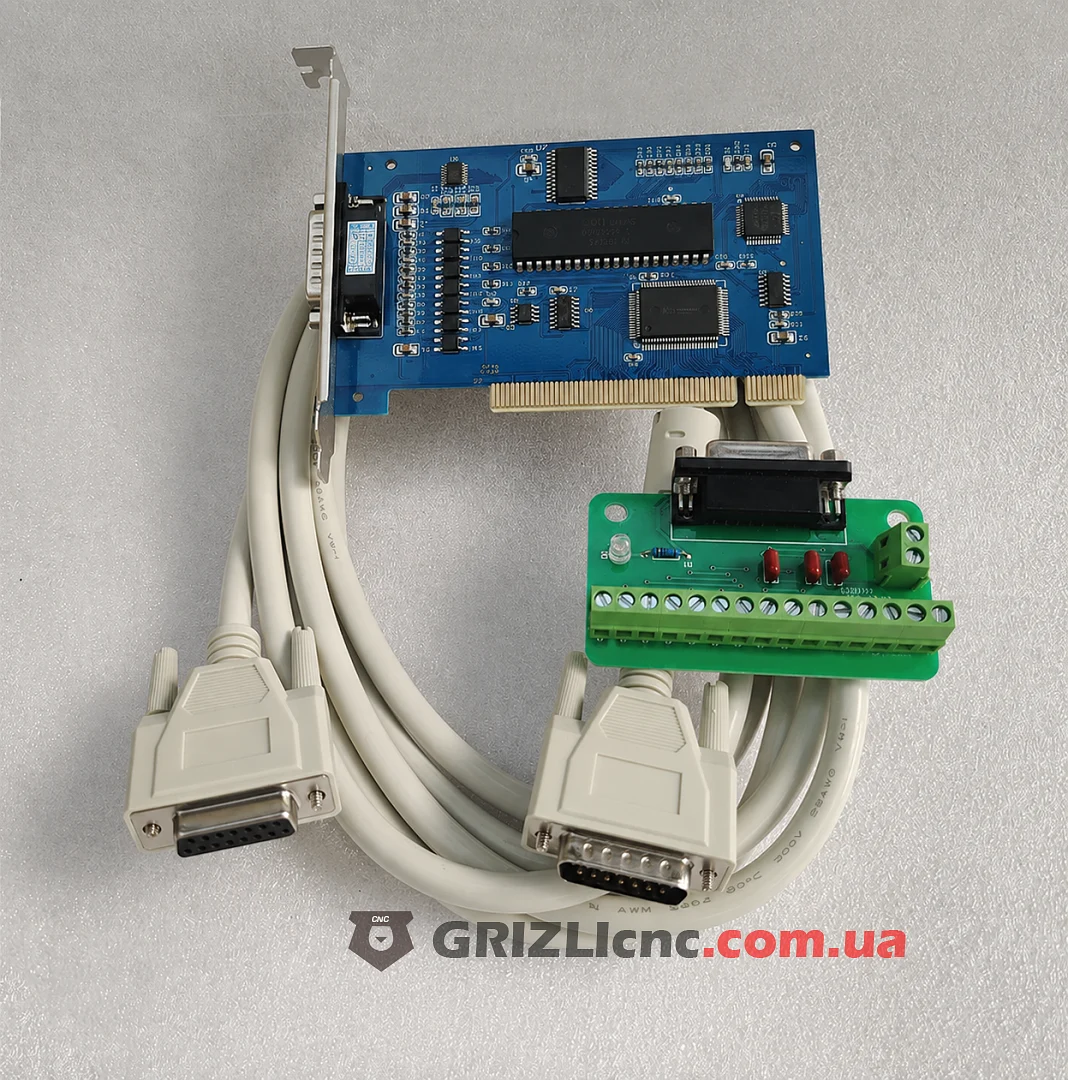

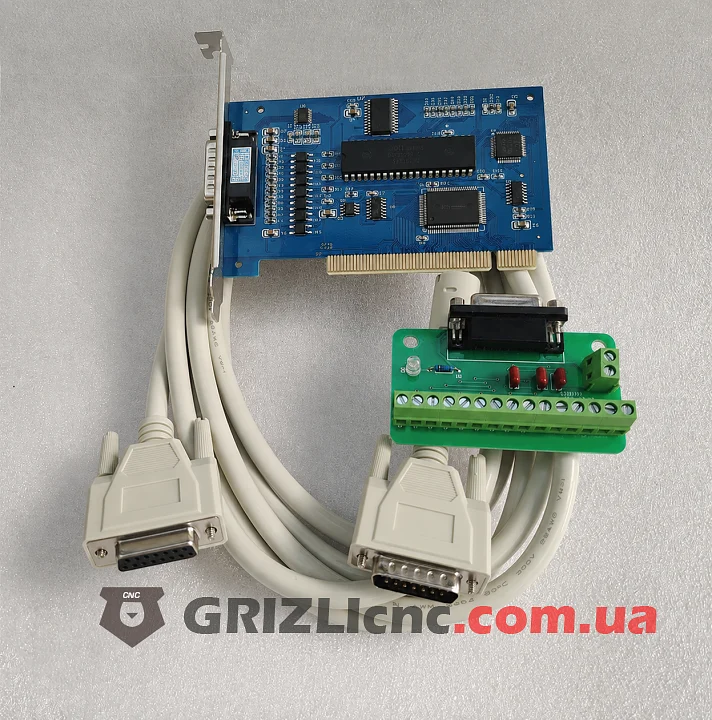

Комплектация
- Синяя плата PCI с 15-контактным разъёмом D-sub на планке.
- Зелёная интерфейсная плата с 15-контактным разъёмом D-sub, светодиодом и рядом винтовых клемм.
- Серый кабель с 15-контактными разъёмами D-sub: вилка на одном конце, розетка на другом.
Рекомендации по установке
- Нужен компьютер со свободным слотом PCI.
- Установите программу NC Studio до установки платы в компьютер, тогда драйвер платы установится без повторной установки программы.
- Драйверы, концевики и шпиндель подключайте к интерфейсной плате по схеме из документации комплекта.
- Кабель между платами прокладывайте отдельно от силовых кабелей двигателей и шпинделя.
