Задня бабка з обертовим центром і висотою центру 65 мм для поворотної осі фрезерного верстата ЧПУ

Задня бабка для поворотної осі підтримує вільний кінець заготовки, затиснутої в патроні передньої бабки. Висота центру 65 мм, тому її ставлять у пару з передньою бабкою з такою самою висотою центру. Обертовий центр упирається в торець заготовки і повертається разом із нею.

Що таке задня бабка

Довга заготовка, затиснута лише з одного кінця, працює як консоль: під навантаженням від фрези вільний кінець відтискається і вібрує. Задня бабка дає заготовці другу опору, і вона лежить на двох опорах. Прогин консолі під тією самою силою в 16 разів більший, ніж у балки на двох опорах такої самої довжини із силою посередині, тому підтискання центром помітно підвищує точність і чистоту поверхні.

Конструкція

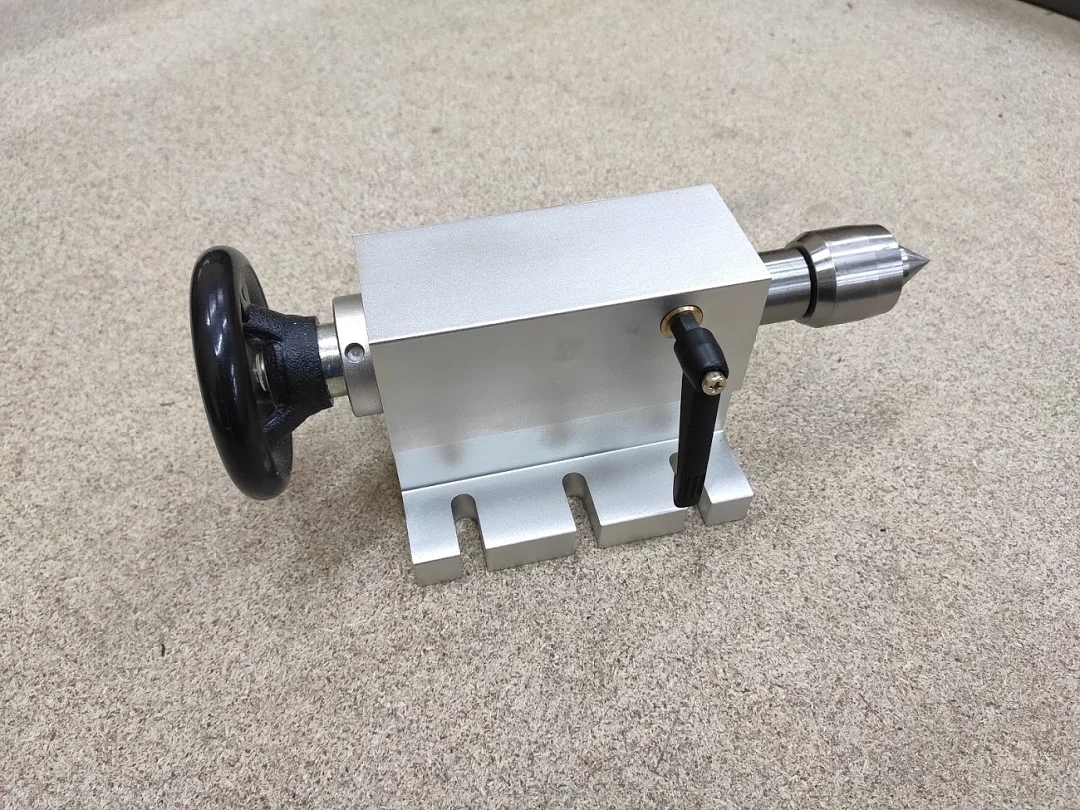

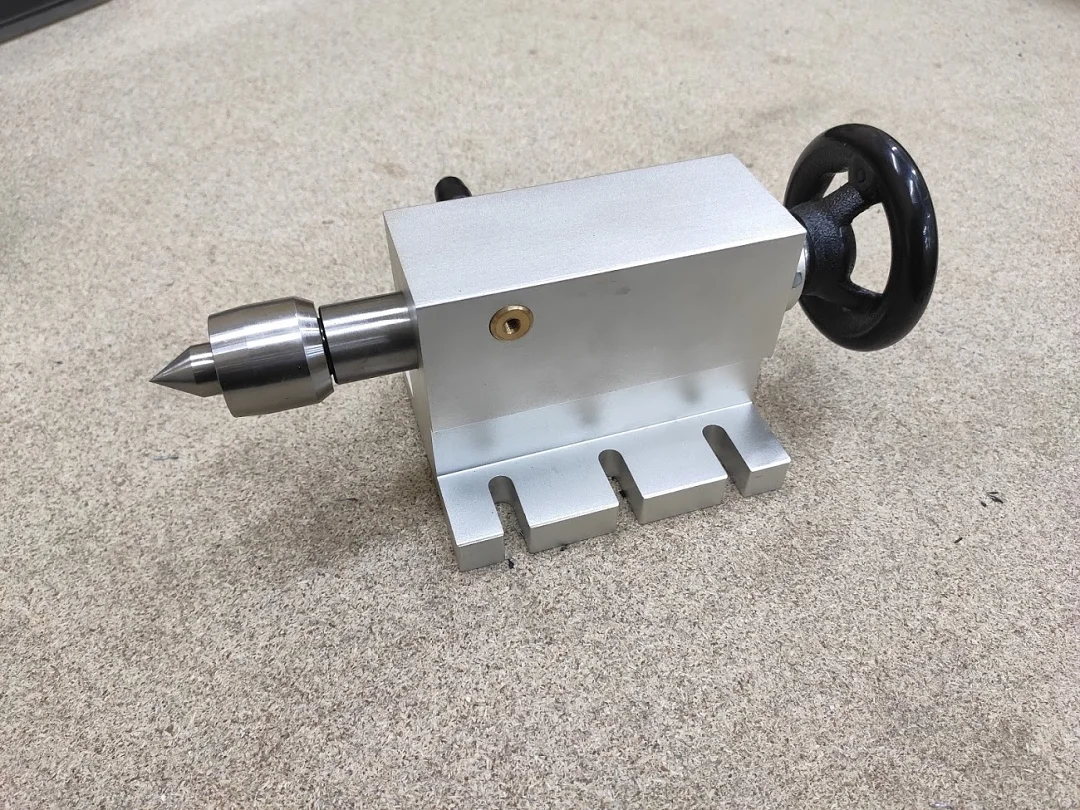

• Корпус з пінолю, у пінолі стоїть обертовий центр.
• Маховик на задньому торці висуває і втягує піноль.
• Важіль на боковій стороні фіксує піноль у потрібному положенні.
• Основа шириною 110 мм з пазами під болти через 40 мм і виступом шириною 30 мм знизу для вирівнювання по пазу столу.

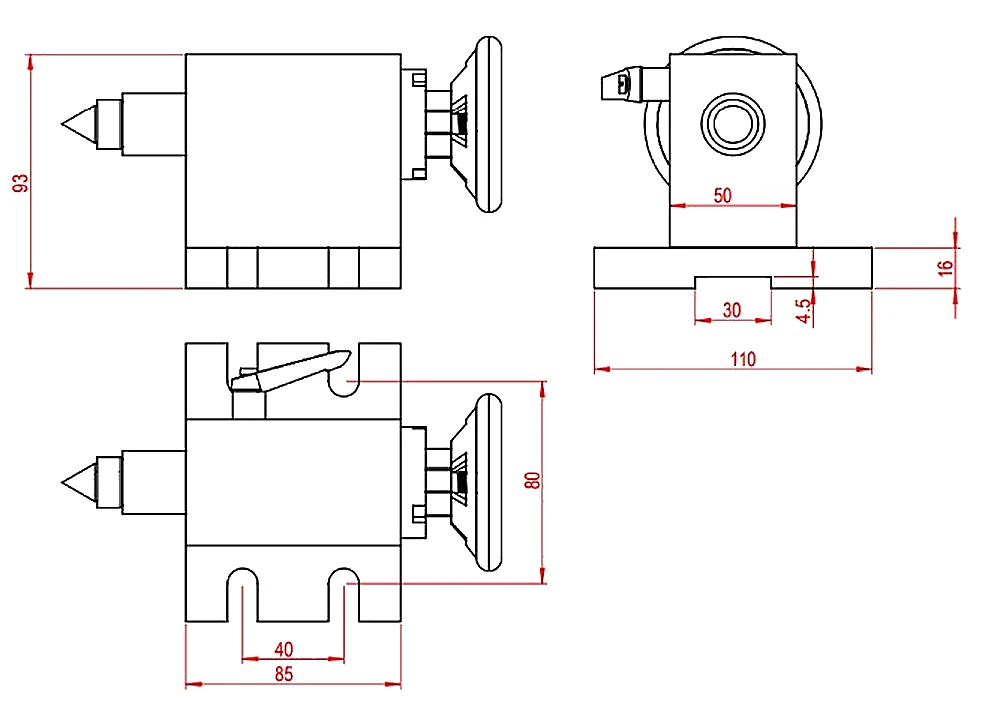

• Розміри за кресленням: висота центру 65 мм, висота корпусу 93 мм, довжина 85 мм, ширина корпусу 50 мм.

З чим використовують

• З передньою бабкою поворотної осі з висотою центру 65 мм.
• Під час обробки довгих тіл обертання: балясин, ніжок меблів, валів.

Рекомендації

• Ставте задню бабку в той самий паз столу, що й передню, виступ основи вирівнює їх по одній лінії.
• Виставте центр задньої бабки по осі патрона: перевірте індикатором або по центровому отвору в заготовці.
• У торці заготовки заздалегідь зробіть центрове заглиблення під конус центру.
• Підтискайте заготовку маховиком без надмірного зусилля і фіксуйте піноль важелем: сильне підтискання навантажує підшипники центру і передньої бабки.
