Задняя бабка с вращающимся центром и высотой центра 65 мм для поворотной оси фрезерного станка ЧПУ

Задняя бабка для поворотной оси поддерживает свободный конец заготовки, зажатой в патроне передней бабки. Высота центра 65 мм, поэтому её ставят в пару с передней бабкой с такой же высотой центра. Вращающийся центр упирается в торец заготовки и поворачивается вместе с ней.

Что такое задняя бабка

Длинная заготовка, зажатая только с одного конца, работает как консоль: под нагрузкой от фрезы свободный конец отжимается и вибрирует. Задняя бабка даёт заготовке вторую опору, и она лежит на двух опорах. Прогиб консоли под той же силой в 16 раз больше, чем у балки на двух опорах такой же длины с силой посередине, поэтому поджим центром заметно повышает точность и чистоту поверхности.

Конструкция

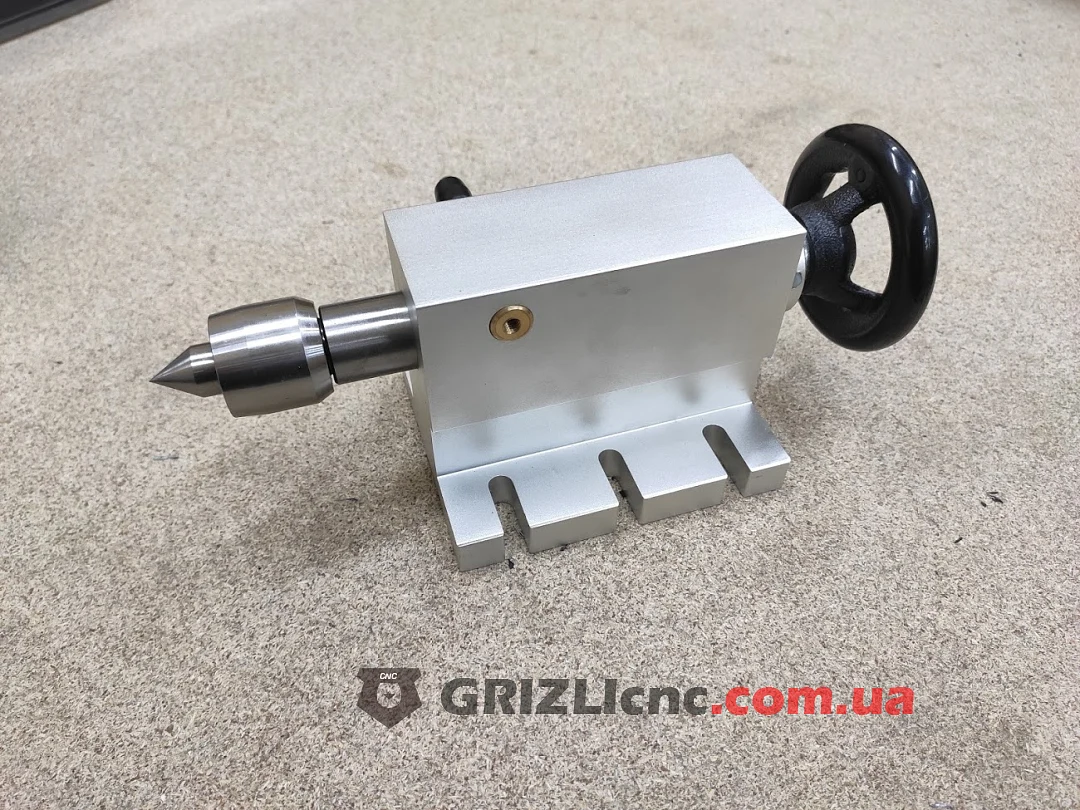

• Корпус с пинолью, в пиноли стоит вращающийся центр.
• Маховик на заднем торце выдвигает и втягивает пиноль.

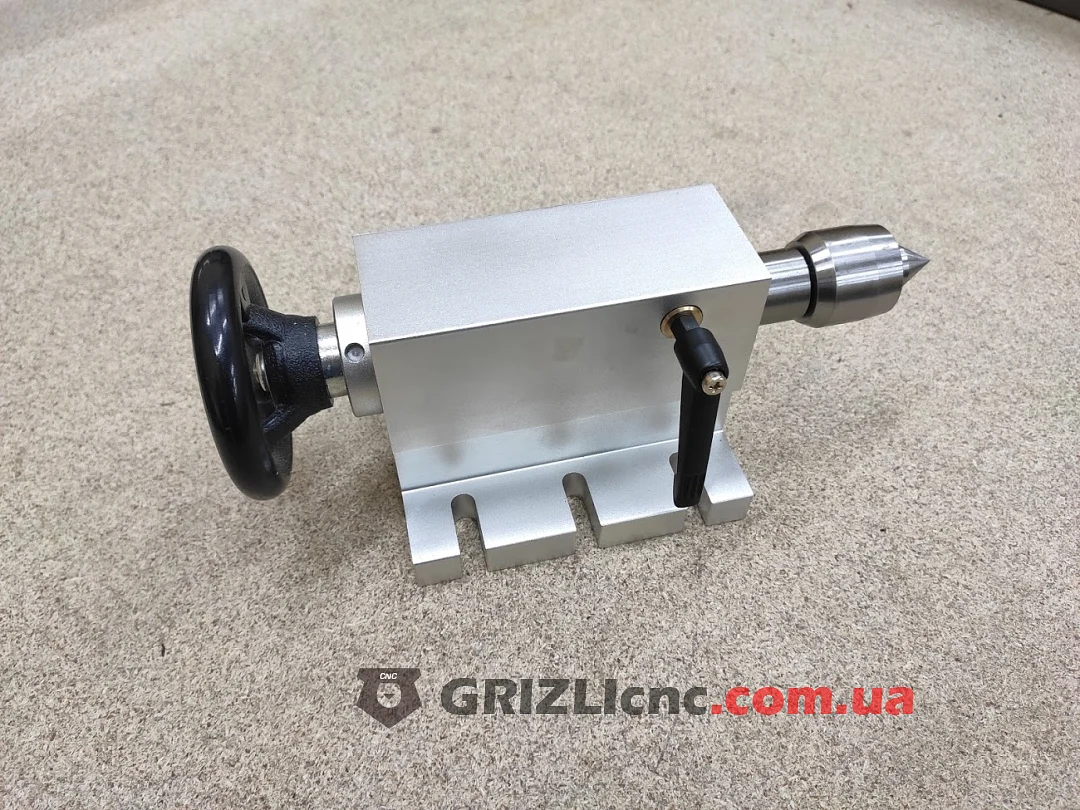

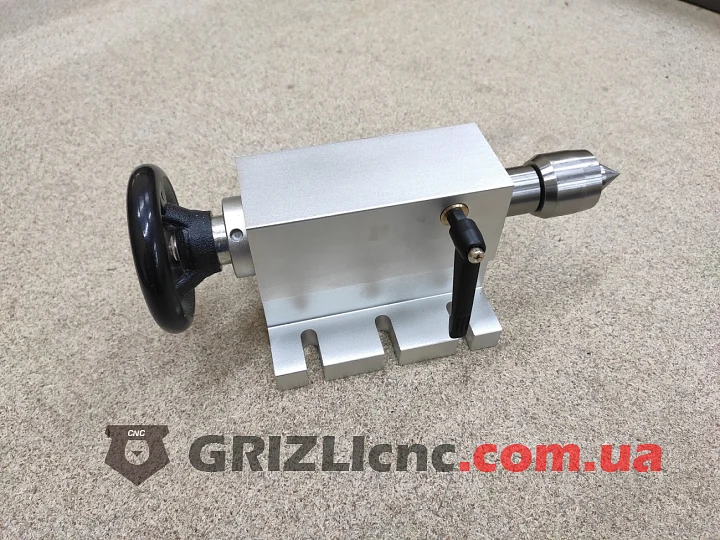

• Рычаг на боковой стороне фиксирует пиноль в нужном положении.
• Основание шириной 110 мм с пазами под болты через 40 мм и выступом шириной 30 мм снизу для выравнивания по пазу стола.

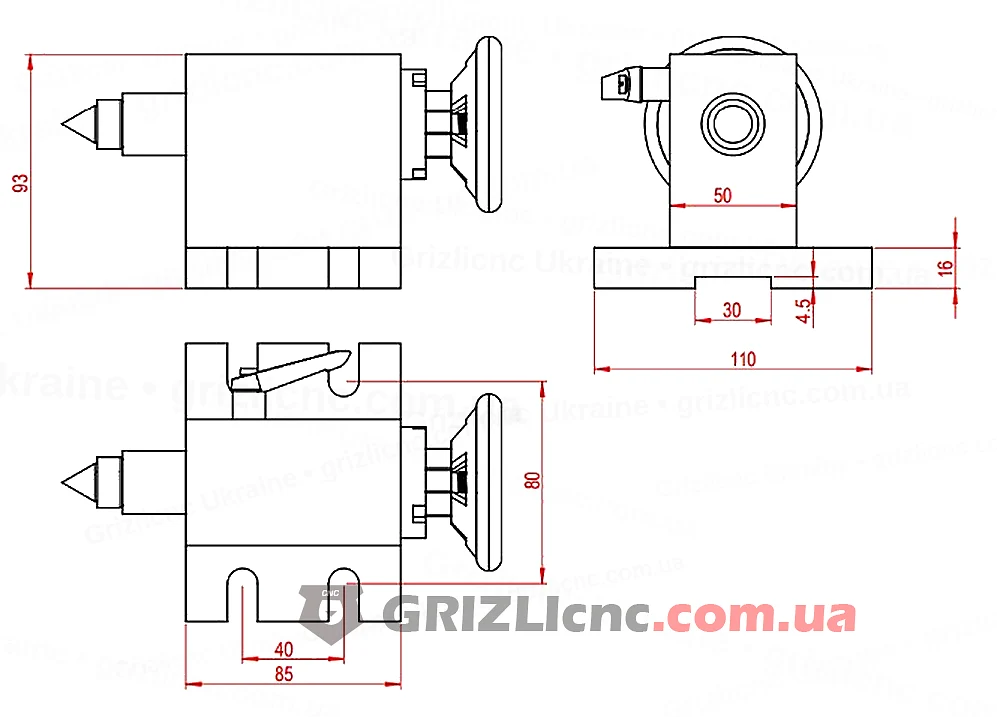

• Размеры по чертежу: высота центра 65 мм, высота корпуса 93 мм, длина 85 мм, ширина корпуса 50 мм.

С чем используют

• С передней бабкой поворотной оси с высотой центра 65 мм.
• При обработке длинных тел вращения: балясин, ножек мебели, валов.

Рекомендации

• Ставьте заднюю бабку в тот же паз стола, что и переднюю, выступ основания выравнивает их по одной линии.
• Выставьте центр задней бабки по оси патрона: проверьте индикатором или по центровому отверстию в заготовке.
• В торце заготовки заранее сделайте центровое углубление под конус центра.
• Поджимайте заготовку маховиком без чрезмерного усилия и фиксируйте пиноль рычагом: сильный поджим нагружает подшипники центра и передней бабки.
