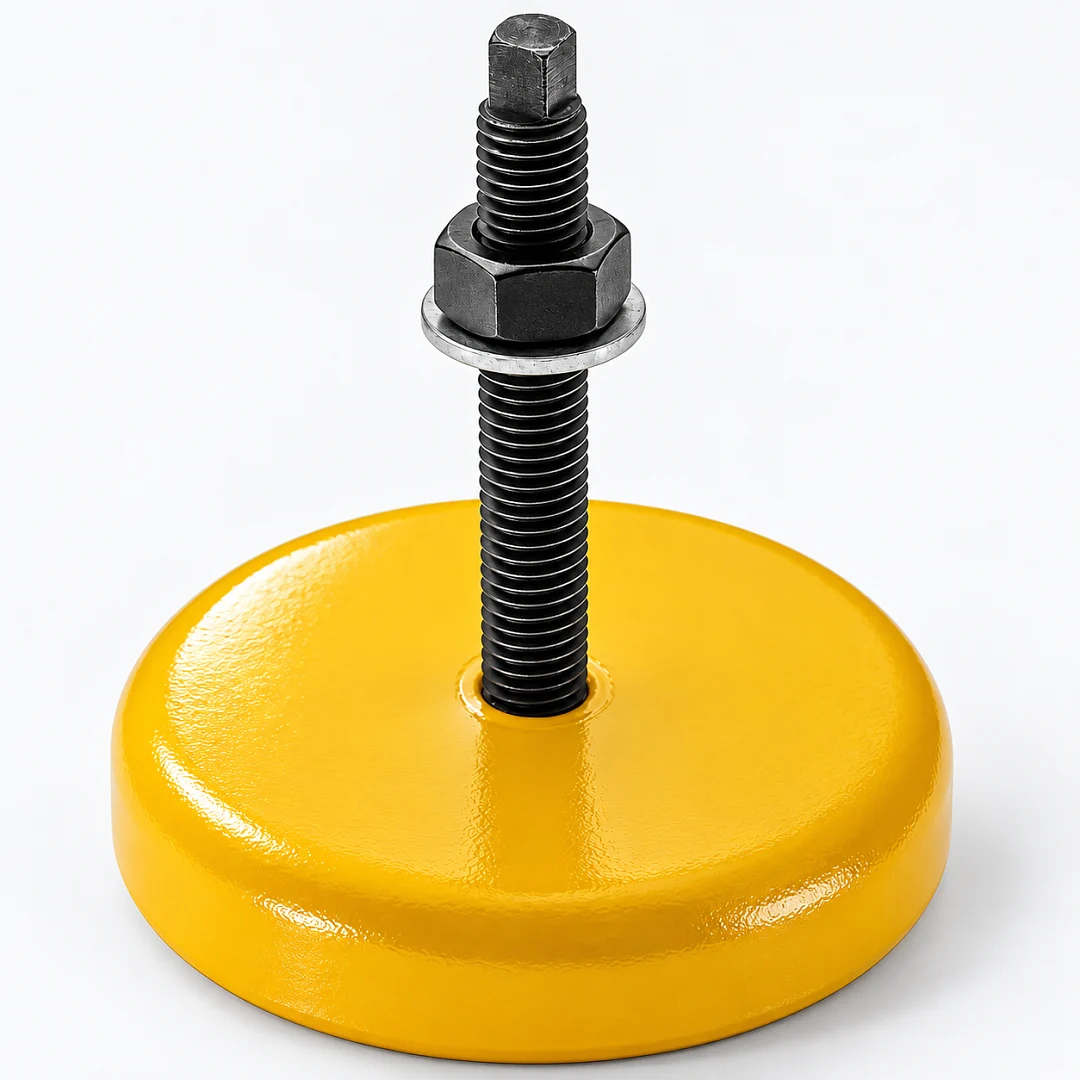

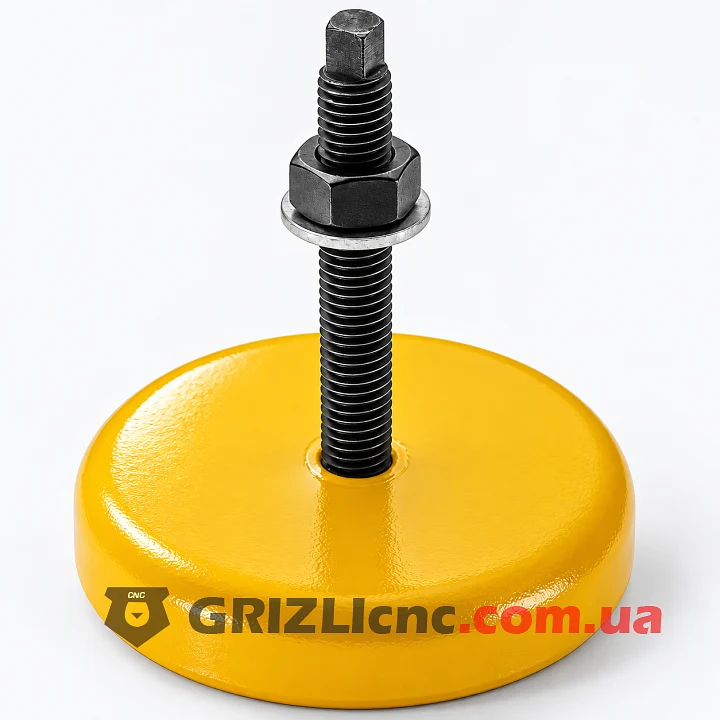

Віброопора LME 100мм M16 Навантага до 1000кг - LME 100мм M16

Промислове обладнання та фрезерні верстати з ЧПУ в процесі роботи генерують значні динамічні навантаження. Для нейтралізації технологічної вібрації, зниження рівня шуму та точного вирівнювання обладнання по рівню застосовуються регульовані віброопори серії LME.

Опора LME 100 мм M16 призначена для безфундаментної установки агрегатів вагою до кількох тонн, забезпечуючи активну та пасивну віброізоляцію цехового обладнання.

Призначення та сфери застосування

Віброізолюючі опори LME 100 мм застосовуються для установки:

• Фрезерних, токарних та лазерних верстатів з ЧПУ, де вібрації безпосередньо впливають на чистоту обробки поверхні та точність переміщення по осях.

• Промислових компресорів, насосів та вентиляційних установок, які є джерелом постійних гулів і коливань.

• Пресового та штампувального обладнання, що створює ударні динамічні навантаження на перекриття.

• Вимірювальних комплексів та контрольних плит, які потребують абсолютного захисту від зовнішніх вібрацій будівлі.

Основні технічні параметри

• Діаметр підошви: 100 мм — забезпечує широку площу контакту з підлогою та стійкість до зрізу.

• Резьбова шпилька: M16 — стандартне метричне кріплення для посадкових місць промислової станини.

• Максимальне статичне навантаження: 1000 кг на одну опору.

• Маса опори: 0,75 кг.

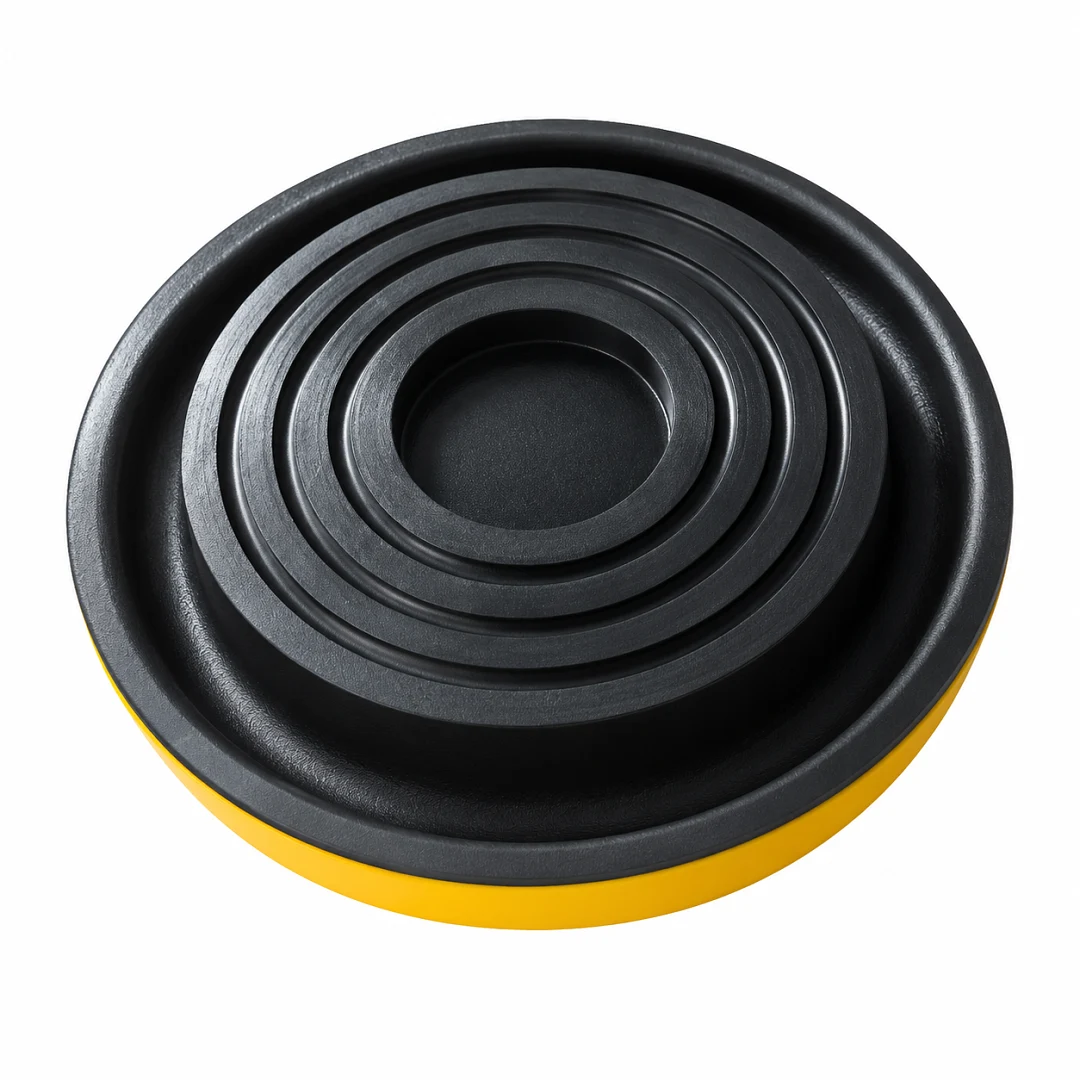

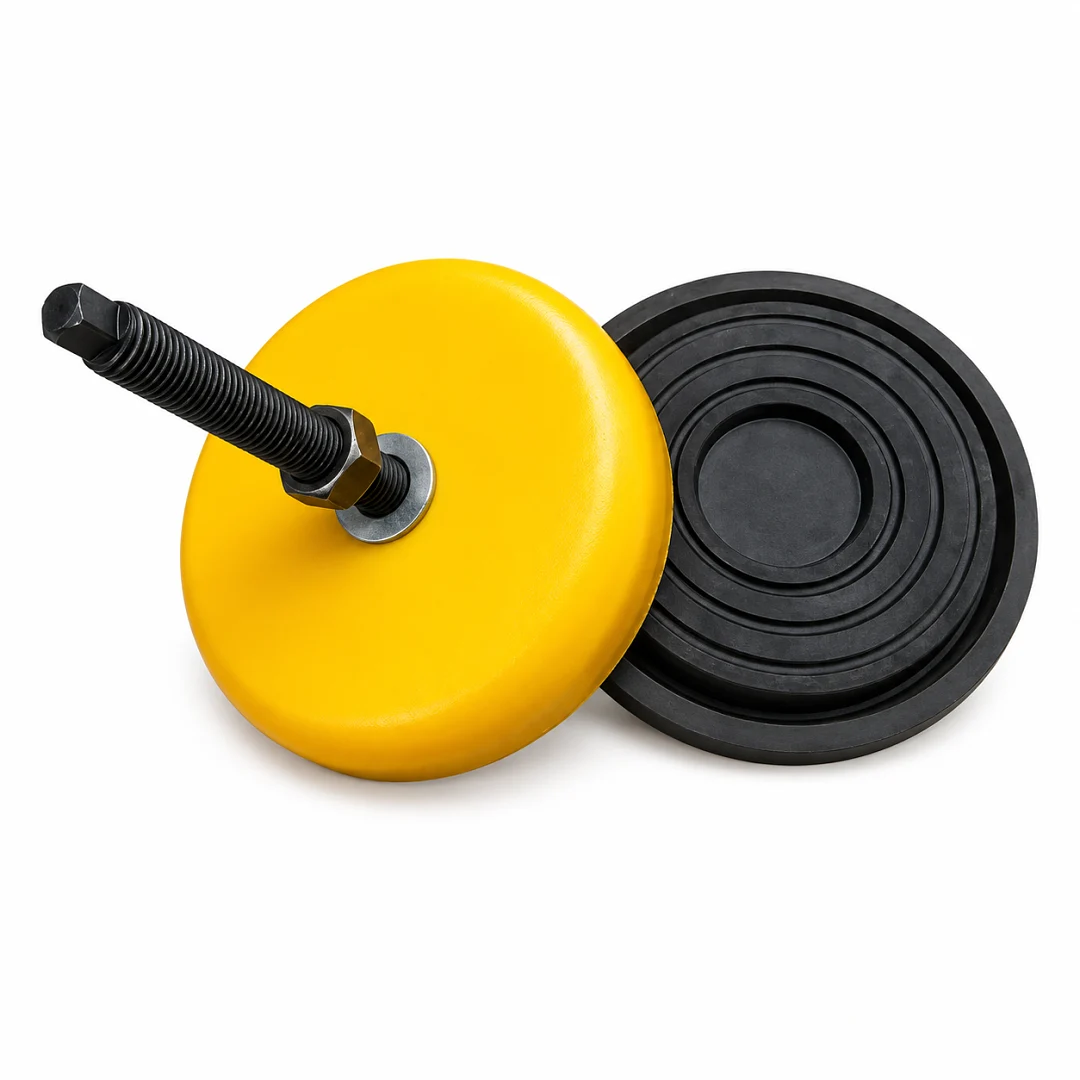

• Конструкція: сталевий шпиндель з гайкою юстування та еластомерна основа, стійка до впливу мастильно-охолоджувальних рідин (МОР), олив та бензину.

Ключові переваги віброопор LME

• Безфундаментний монтаж: Виключає необхідність заливки капітальних бетонних підстав та фіксації обладнання анкерами в підлогу.

• Точна юстировка: Вбудований різьбовий механізм M16 дозволяє з високою точністю компенсувати нерівності цехової підлоги та виставити геометрію станини.

• Захист вузлів обладнання: Загашування резонансних коливань продовжує ресурс лінійних напрямних, кульково-гвинтових пар (КГП) та шпиндельних підшипників.

• Зниження цехового шуму: Еластомерний елемент ефективно поглинає акустичні хвилі та структурний шум.

Розрахунок навантаження та покроковий монтаж

Розрахунок кількості опор

Для визначення допустимої ваги агрегату підсумуйте масу самого верстата, максимальну вагу заготовки, оснащення та технологічної рідини. Отримане значення поділіть на кількість опорних точок (зазвичай 4 або 6) та додайте запас міцності 20–30% на динамічні коливання. Для комплекту з 4 віброопор LME 100 мм максимальна рекомендована маса верстата становить до 2800–3000 кг.

Порядок встановлення

1. Підготовка: Очистіть ділянки підлоги в місцях установки від будівельного сміття та масляних плям.

2. Встановлення: Заведіть шпильки M16 в штатні отвори лап або станини обладнання.

3. Регулювання: Обертанням регулювальної гайки виставте верстат за будівельним або лазерним рівнем.

4. Фіксація: Затягніть контргайку для надійного закріплення виставленого положення.
