Виброопора 100 мм M16, нагрузка 1000 кг

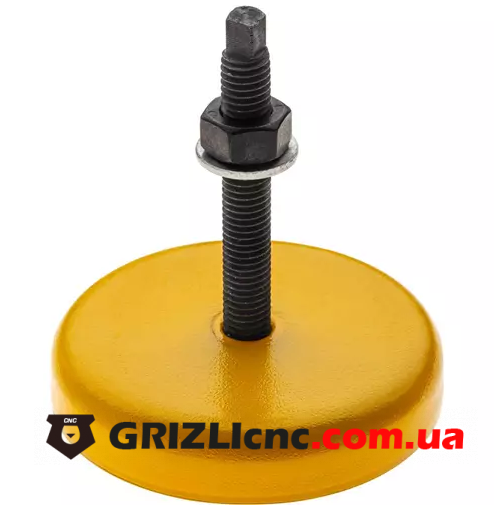

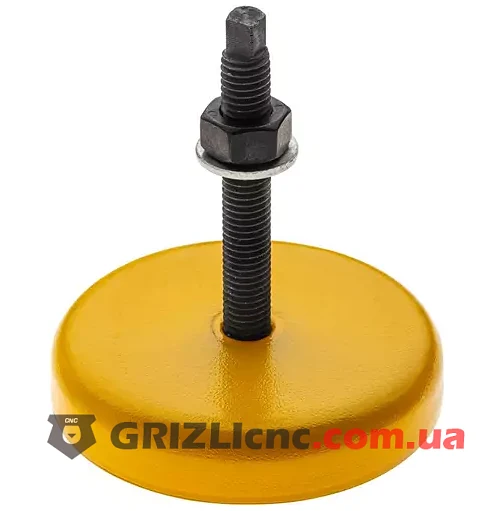

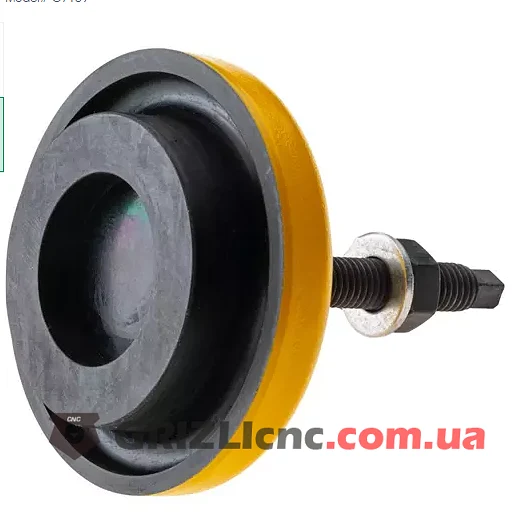

Виброопора диаметром 100 мм с резьбовой шпилькой M16 для установки станков и оборудования. Стальная чаша с эластичным основанием, шпилька с гайкой для регулировки высоты. Допустимая нагрузка на одну опору 1000 кг. Масса опоры 0,75 кг.

Для чего нужна

Эластичное основание гасит вибрацию станка и не передаёт её на пол, а сам станок не «ходит» по полу при работе. Для ЧПУ ещё важнее точная выставка по уровню: станина, которая стоит с перекосом, скручивается, и направляющие теряют прямолинейность. На виброопорах станок выставляют по уровню без подкладок и анкеров.

Установка

Шпильку пропускают через отверстие в лапе станины и фиксируют гайками. Вращая шпильку ключом, поднимают или опускают угол станка и выставляют его по уровню на направляющих или рабочем столе. После выставки контргайку затягивают, чтобы шпилька не провернулась от вибрации. Все опоры должны стоять с упором в пол, ни одна не должна висеть.

Как выбрать количество

Массу станка вместе с заготовкой и оснасткой делят на количество опор и добавляют запас 30 % на динамические нагрузки. Четыре опоры по 1000 кг держат станок массой до 3077 кг с таким запасом: 4 × 1000 / 1,3 = 3077 кг.
