Трубка PU 4x2.5 мм для системи змащення верстата ЧПУ

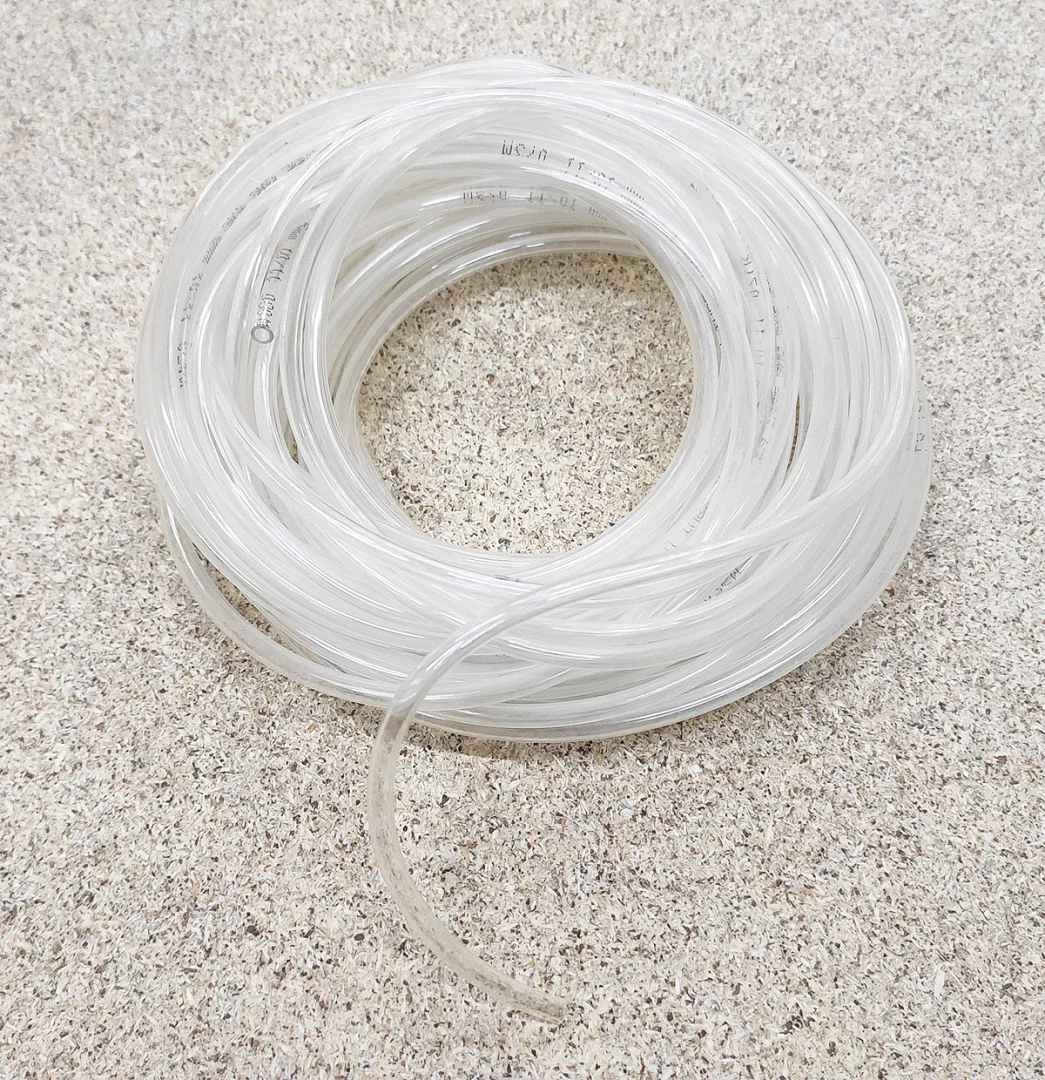

Трубка PU 4x2.5 з’єднує насос змащення з розподільниками і розподільники з точками змащення верстата з ЧПУ. Зовнішній діаметр 4 мм, внутрішній 2,5 мм, товщина стінки 0,75 мм. Трубка прозора, тому видно, чи дійшло мастило до кінця лінії.

Що таке трубка PU

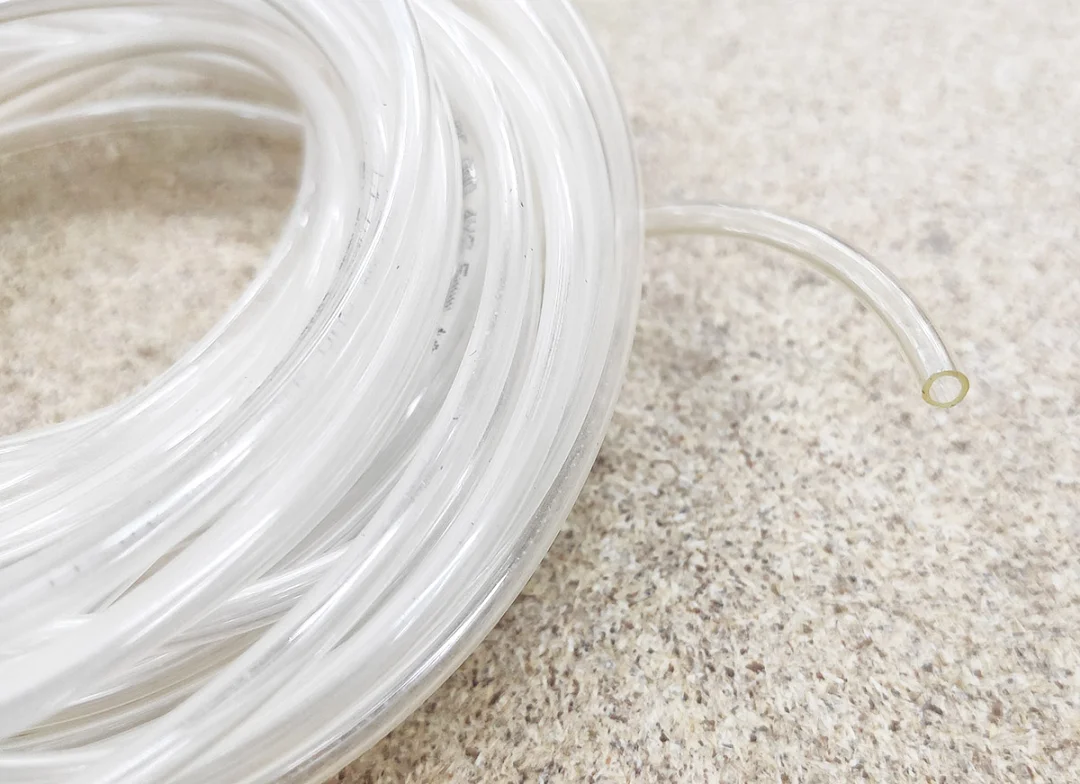

PU це поліуретан, трубка з нього гнучка. Позначення 4x2.5 означає: зовнішній діаметр 4 мм, внутрішній 2,5 мм. Зовнішній діаметр визначає, у який цанговий штуцер стане трубка, внутрішній задає переріз каналу для мастила.

Маркування

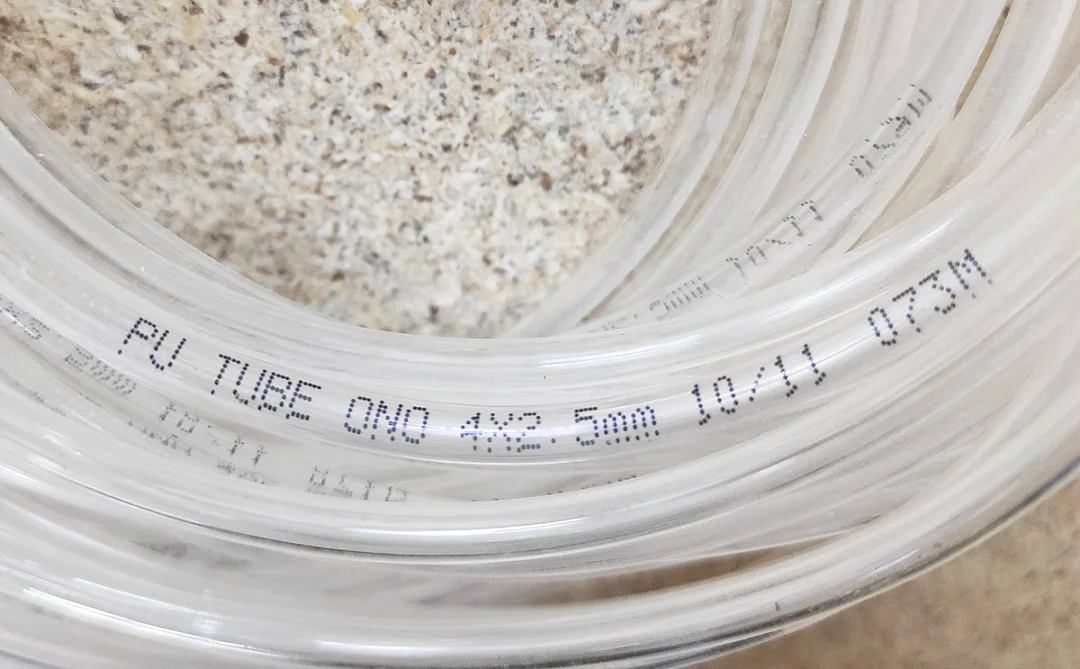

• На стінці трубки надруковано PU TUBE і розмір 4X2.5mm.

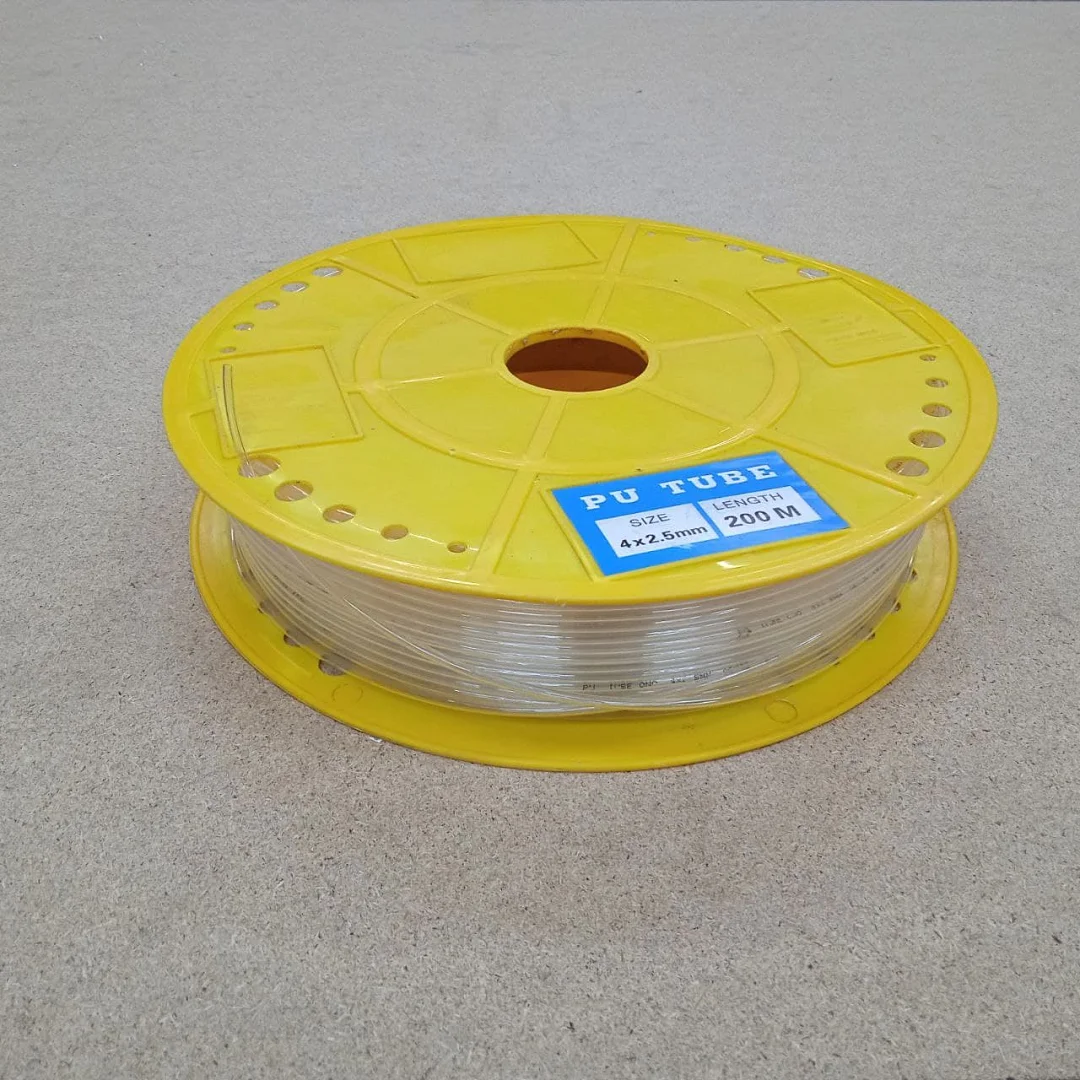

• На етикетці котушки вказано розмір 4x2.5mm і довжину бухти 200 м.
• Ціна вказана за 1 метр трубки.

Де застосовують

• Магістраль від насоса змащення до розподільників.
• Відводи від виходів розподільників до кареток лінійних напрямних і гайок ходових гвинтів.
• Підключення до цангових штуцерів під трубку 4 мм.

Рекомендації

• Відрізайте трубку перпендикулярно до осі різаком для трубок або гострим ножем: косий зріз порушує герметичність штуцера.
• Вставляйте трубку в цанговий штуцер до упору і перевірте фіксацію, потягнувши її назад.
• Прокладайте трубку без різких перегинів і закріплюйте її так, щоб вона не потрапляла під рухомі вузли.
• На ділянках, де поруч летить стружка або трубка треться об деталі верстата, надягайте на неї пружинний захист.
