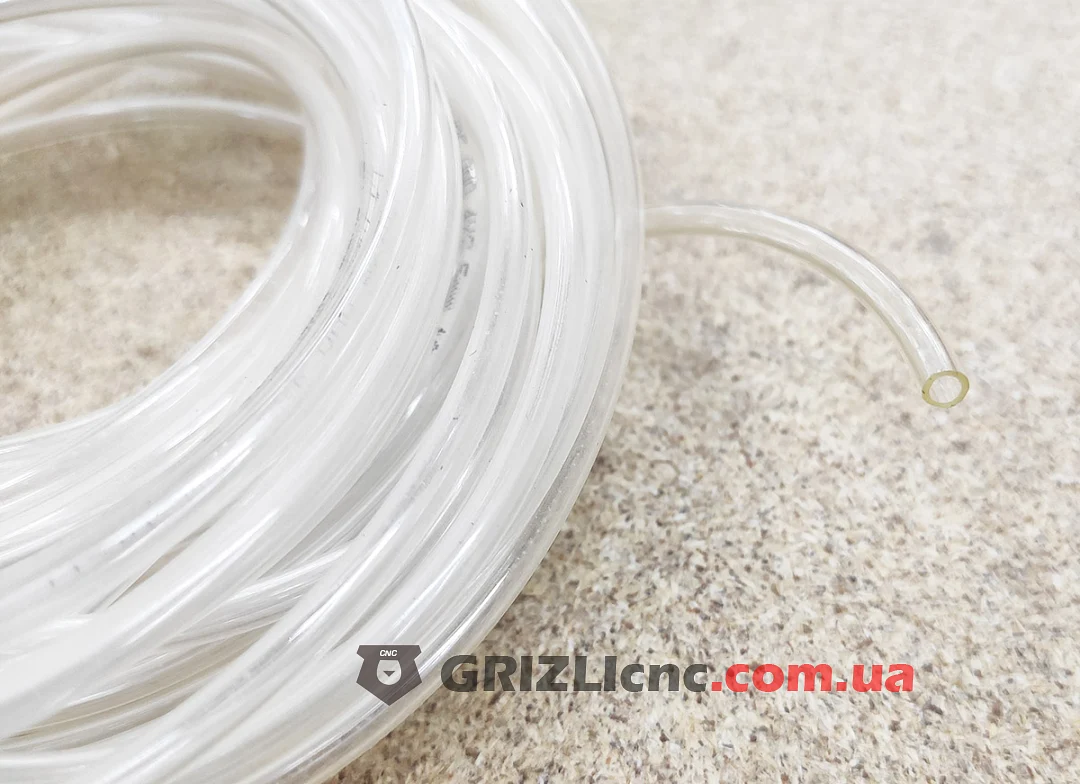

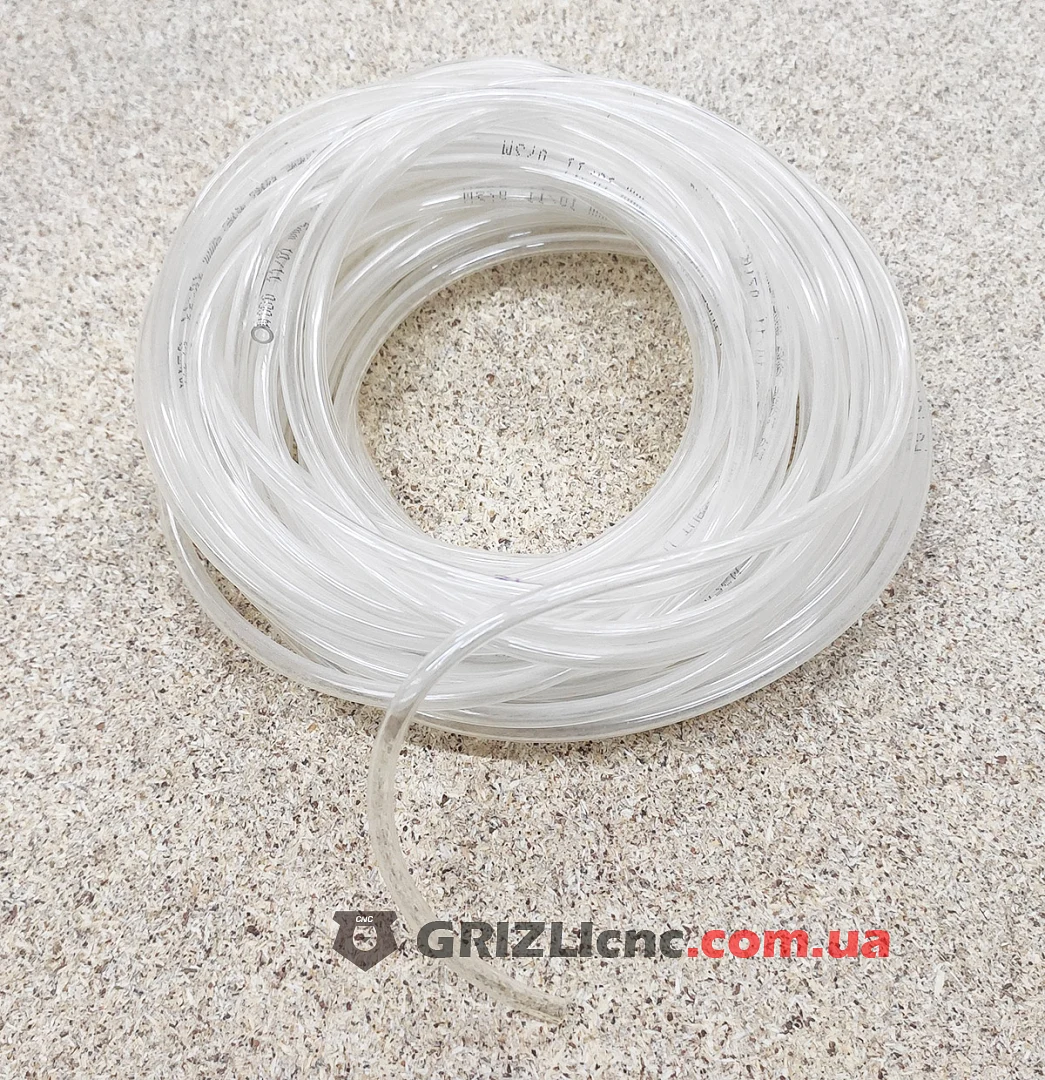

Трубка PU 4x2.5 соединяет насос смазки с распределителями и распределители с точками смазки станка с ЧПУ. Наружный диаметр 4 мм, внутренний 2,5 мм, толщина стенки 0,75 мм. Трубка прозрачная, поэтому видно, дошло ли масло до конца линии.
Что такое трубка PU
PU это полиуретан, трубка из него гибкая. Обозначение 4x2.5 значит: наружный диаметр 4 мм, внутренний 2,5 мм. Наружный диаметр определяет, в какой цанговый штуцер встанет трубка, внутренний задаёт сечение канала для масла.
Маркировка

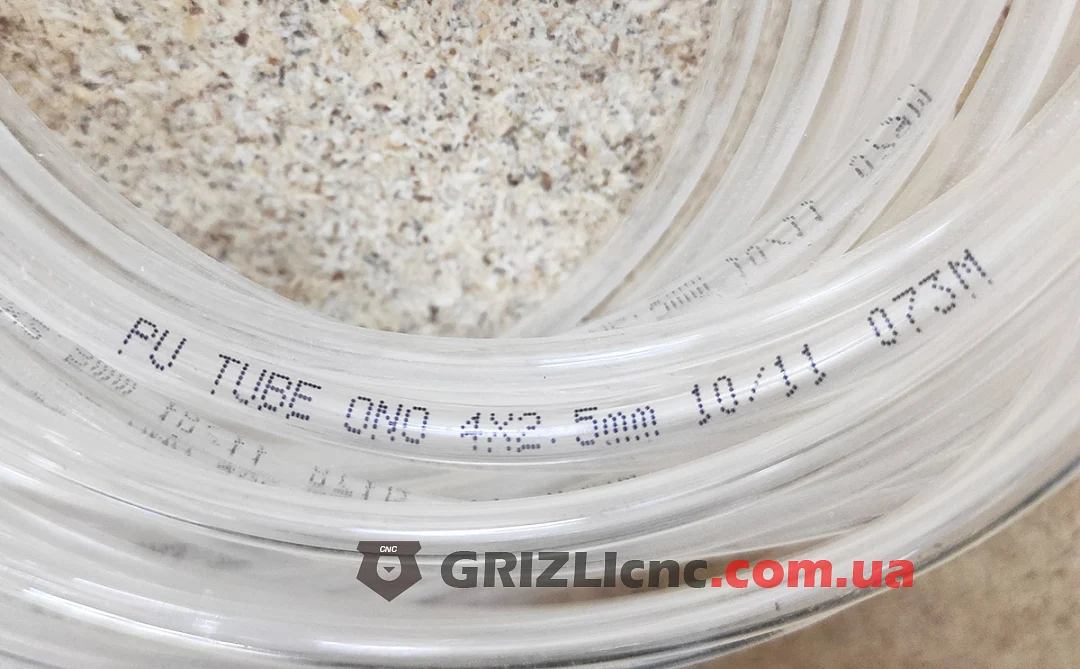

- На стенке трубки напечатано PU TUBE и размер 4X2.5mm.

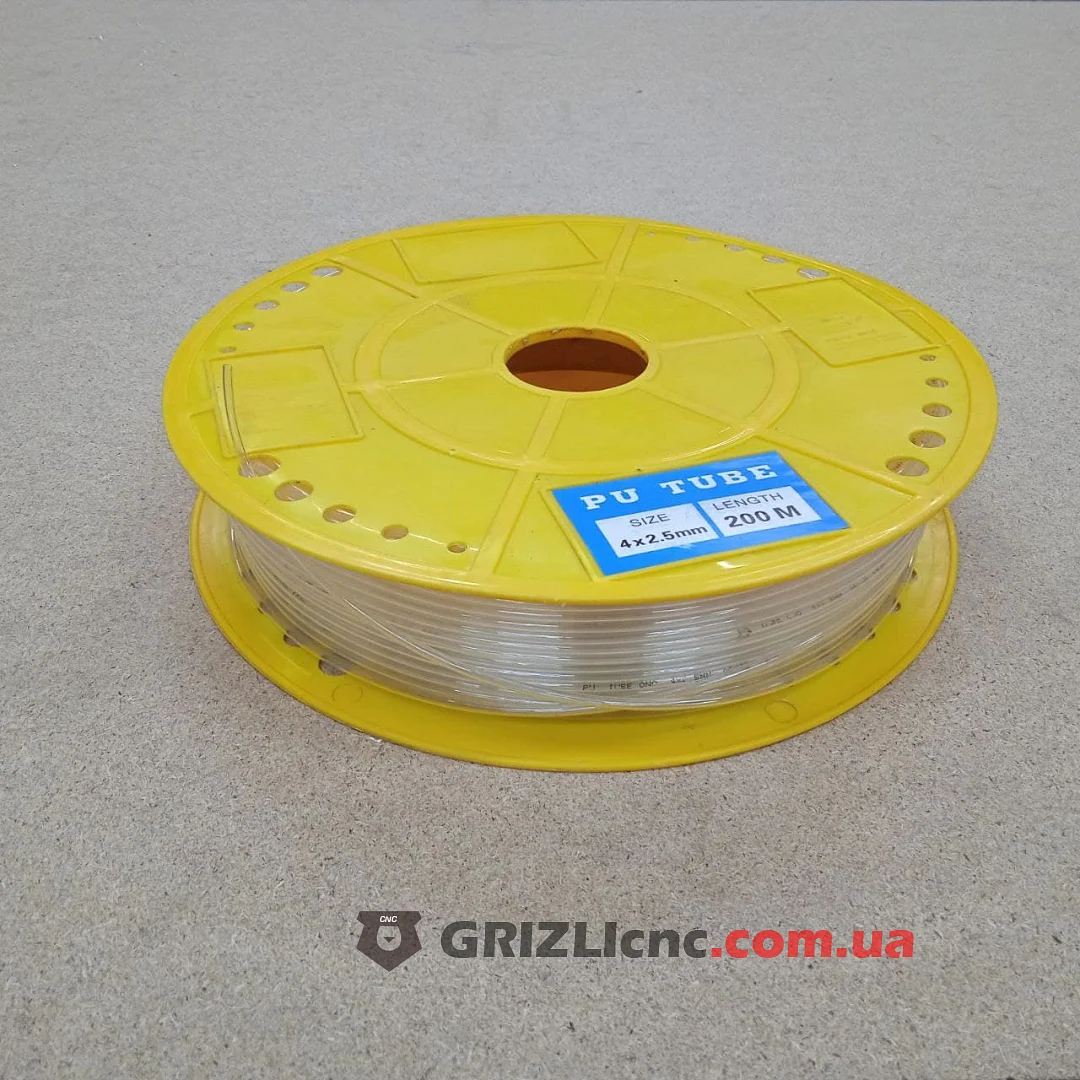

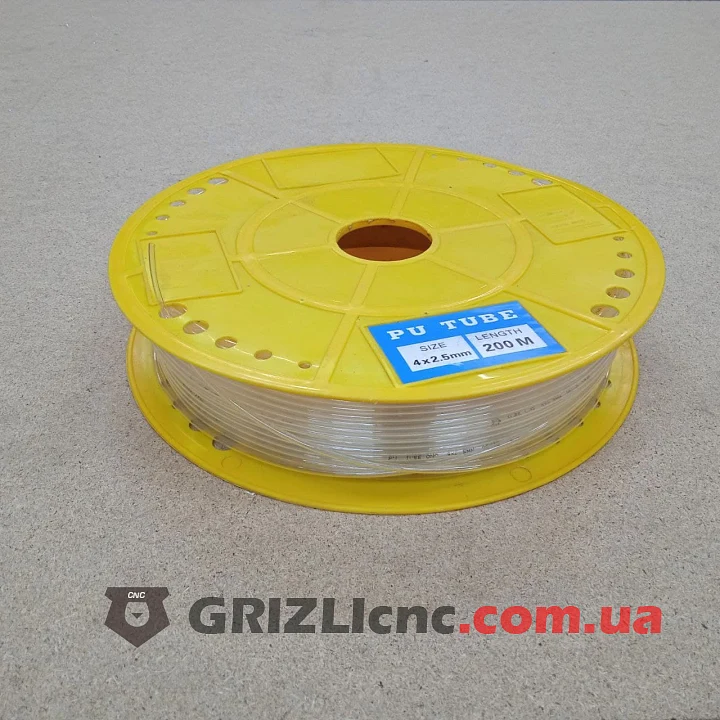

- На этикетке катушки указан размер 4x2.5mm и длина бухты 200 м.
- Цена указана за 1 метр трубки.
Где применяют
- Магистраль от насоса смазки к распределителям.
- Отводы от выходов распределителей к кареткам линейных направляющих и гайкам ходовых винтов.
- Подключение к цанговым штуцерам под трубку 4 мм.
Рекомендации
- Отрезайте трубку перпендикулярно оси резаком для трубок или острым ножом: косой срез нарушает герметичность штуцера.
- Вставляйте трубку в цанговый штуцер до упора и проверьте фиксацию, потянув её назад.
- Прокладывайте трубку без резких перегибов и закрепляйте её так, чтобы она не попадала под движущиеся узлы.
- На участках, где рядом летит стружка или трубка трётся о детали станка, надевайте на неё пружинную защиту.
