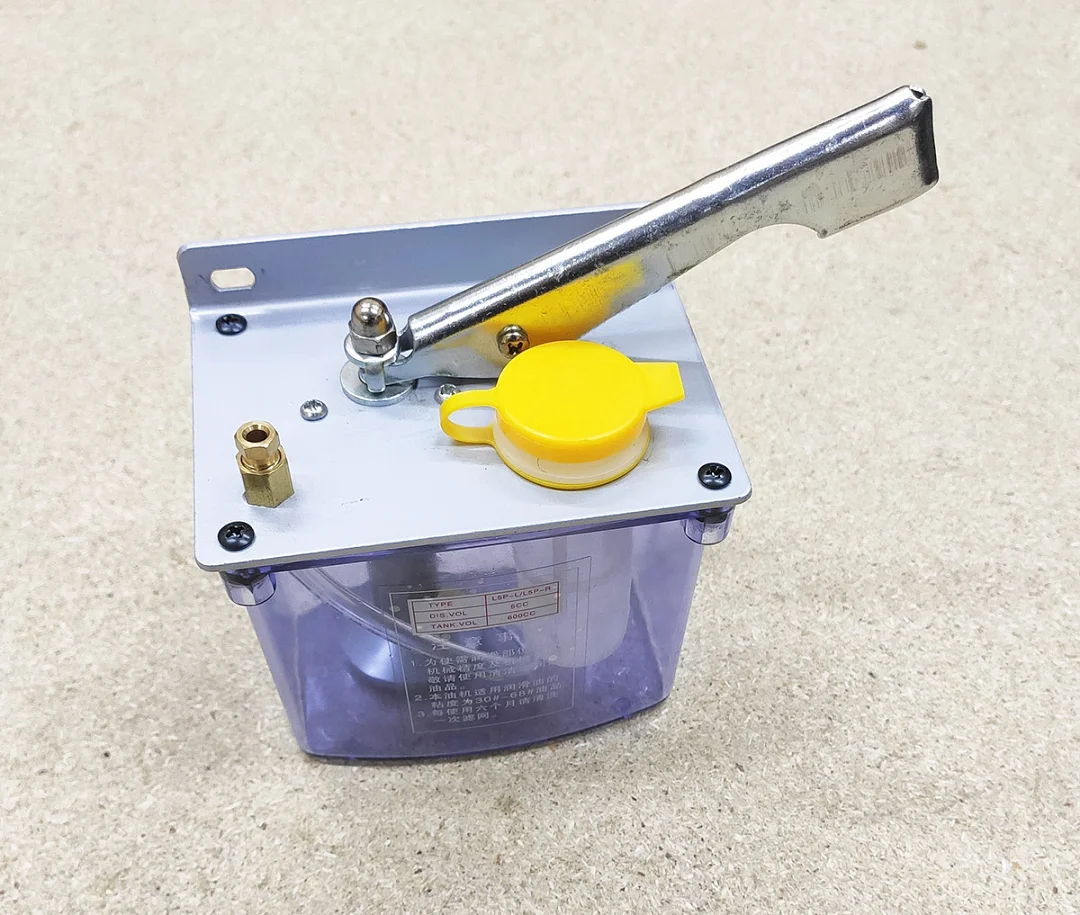

Ручний насос подачі мастила L5P подає мастило в систему змащення верстата з ЧПУ. Бак вміщує 600 см³ мастила, за один хід важеля насос видає в лінію 5 см³. Мастило трубкою 4 мм іде до розподільників, а від них до кареток лінійних напрямних і гайок ходових гвинтів.
Що таке ручний насос змащення
Це насос одноразової подачі: кожне натискання на важіль дає одну відміряну порцію мастила. Насоси типу L5P працюють за пружинною схемою: під час натискання на важіль поршень піднімається і стискає пружину, після відпускання важеля пружина видавлює мастило в систему. Так усі точки змащення верстата змащуються з одного місця.
Конструкція

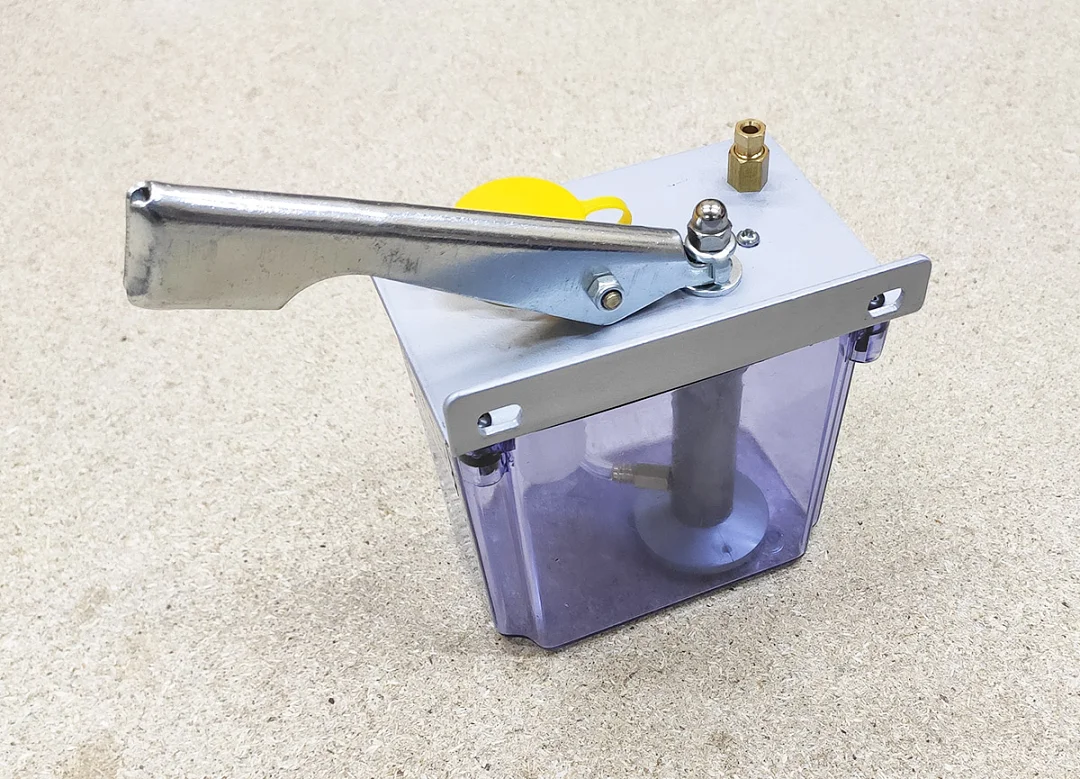

- Прозорий пластиковий бак: рівень мастила видно крізь стінку.

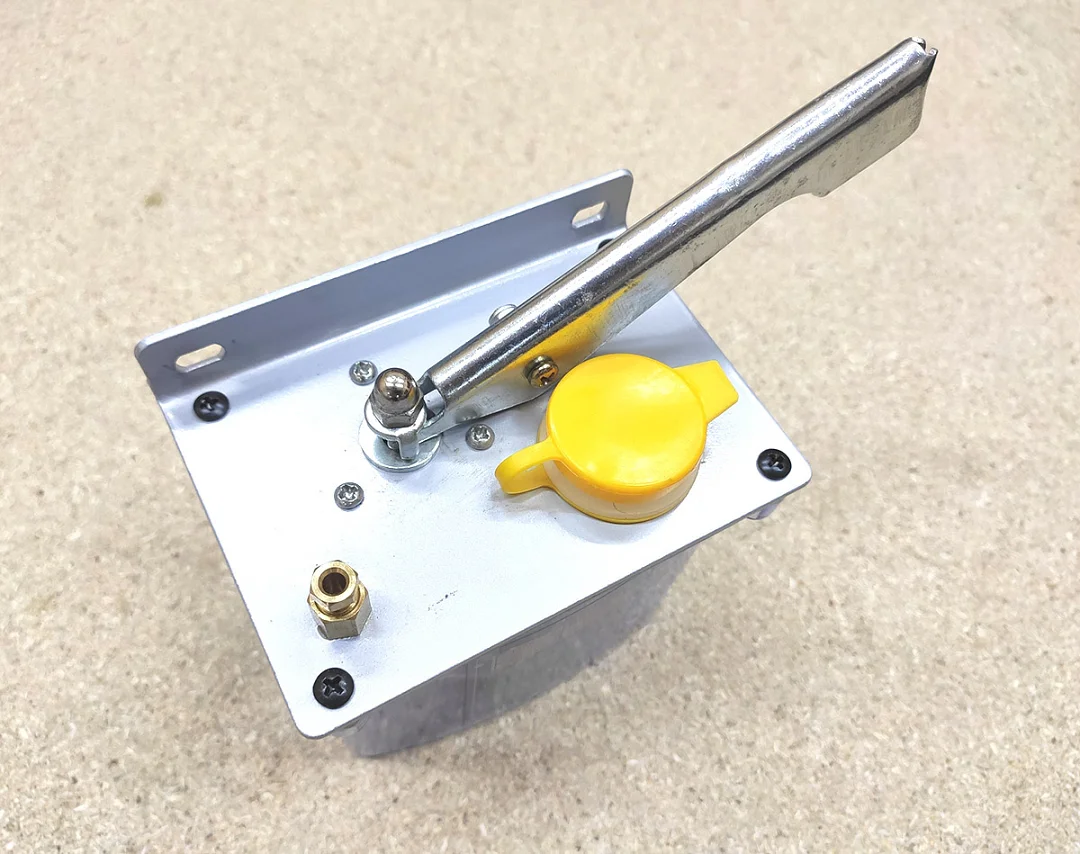

- Металева кришка бака з кронштейном і отворами для кріплення до верстата.

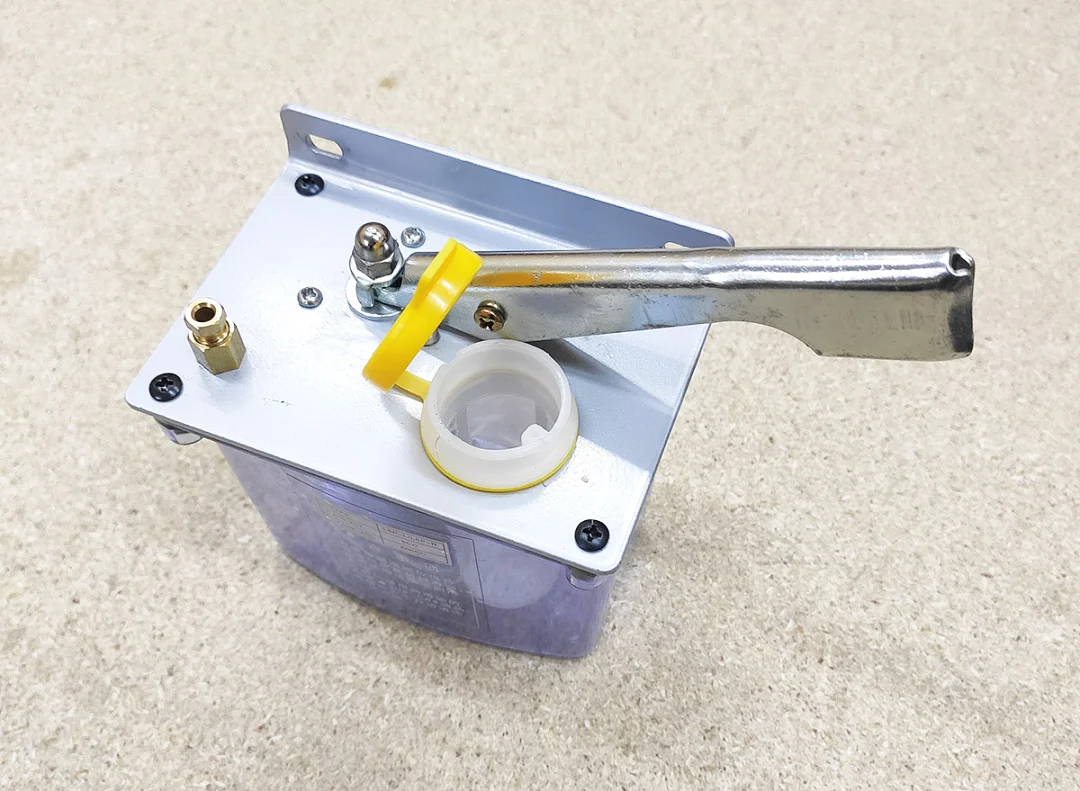

- Заливна горловина з відкидною жовтою кришкою, під кришкою стоїть сітчастий фільтр.
- Металевий важіль на осі та латунний штуцер виходу мастила.

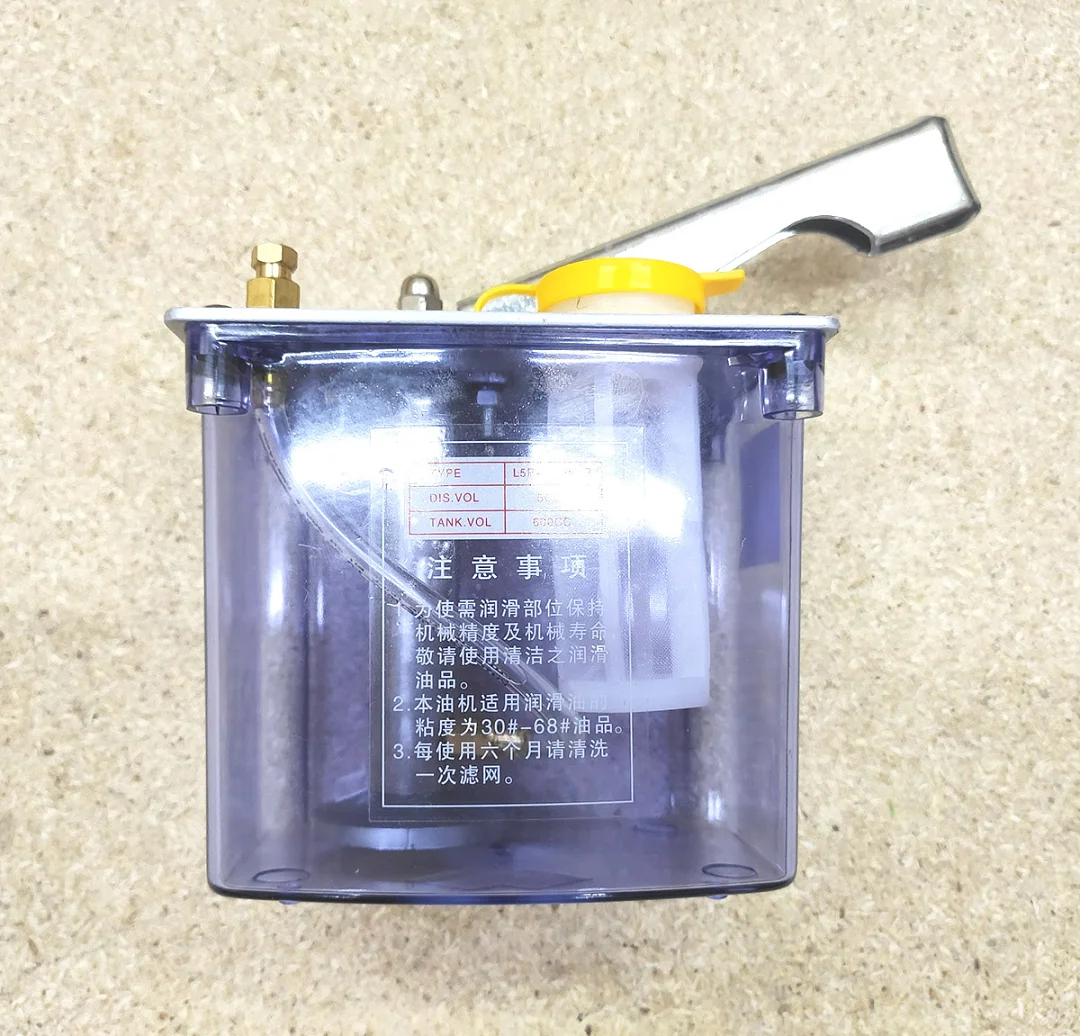

- Маркування на баку: тип L5P-L/L5P-R, подача 5 см³ за хід (DIS.VOL 5CC), об’єм бака 600 см³ (TANK.VOL 600CC). Літери L і R позначають ліве і праве виконання важеля.
Яке мастило використовувати
- За написом на баку насос розрахований на мастило в’язкістю 30#-68#.
- Заливайте лише чисте мастило: бруд разом з мастилом потрапляє в каретки і гвинти та прискорює їхнє зношування.
- У насосів L5P в’язкість мастила не впливає на об’єм подачі, але впливає на тиск у системі.
Де застосовують
- Змащення кареток лінійних напрямних і гайок ходових гвинтів фрезерних, токарних та інших верстатів з ЧПУ.
- Системи з латунними розподільниками, які ділять порцію мастила між кількома точками змащення.
Рекомендації
- Кріпіть насос баком донизу в місці, де оператору зручно натискати важіль.
- Вихід насоса з’єднайте трубкою з входом розподільника, від виходів розподільника ведіть трубки до точок змащення.
- Після складання натискайте важіль, доки мастило не з’явиться на всіх точках змащення.
- Як часто подавати мастило, вказують виробники напрямних і гвинтів у своїй документації.
- За написом на баку сітчастий фільтр промивають раз на шість місяців.
