Ручной насос подачи смазки L5P подаёт масло в систему смазки станка с ЧПУ. Бак вмещает 600 см³ масла, за один ход рычага насос выдаёт в линию 5 см³. Масло по трубке 4 мм идёт к распределителям, а от них к кареткам линейных направляющих и гайкам ходовых винтов.
Что такое ручной насос смазки
Это насос однократной подачи: каждое нажатие на рычаг даёт одну отмеренную порцию масла. Насосы типа L5P работают по пружинной схеме: при нажатии на рычаг поршень поднимается и сжимает пружину, после отпускания рычага пружина выдавливает масло в систему. Так все точки смазки станка смазываются из одного места.

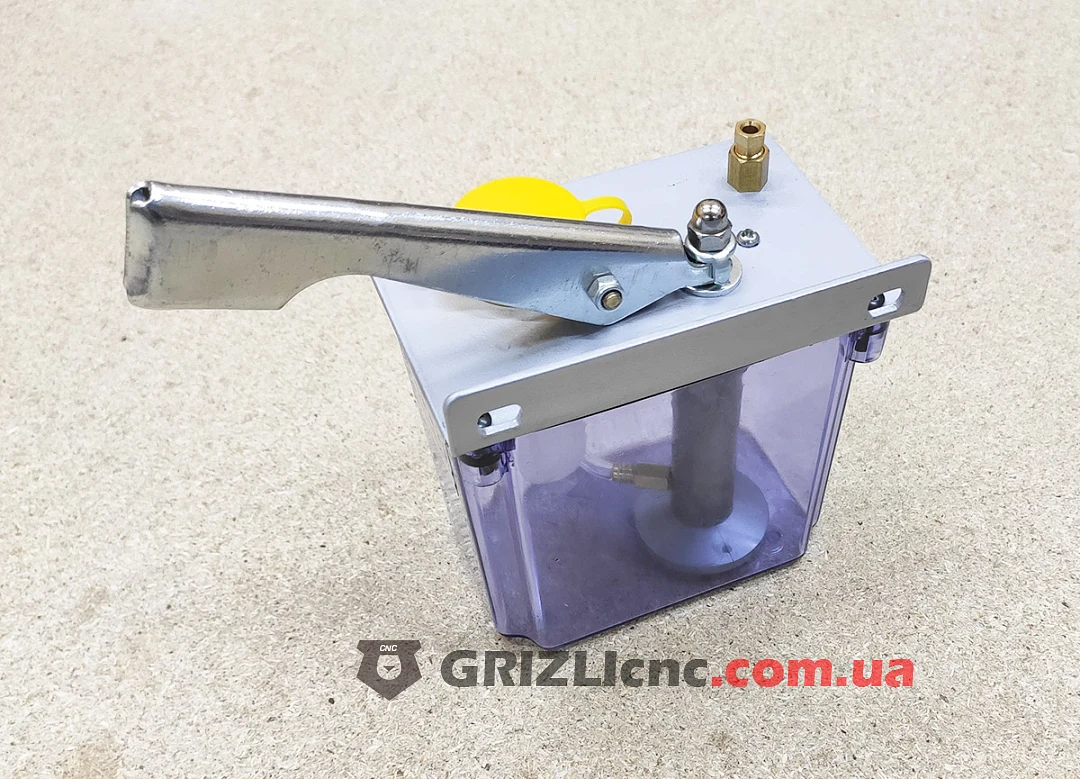

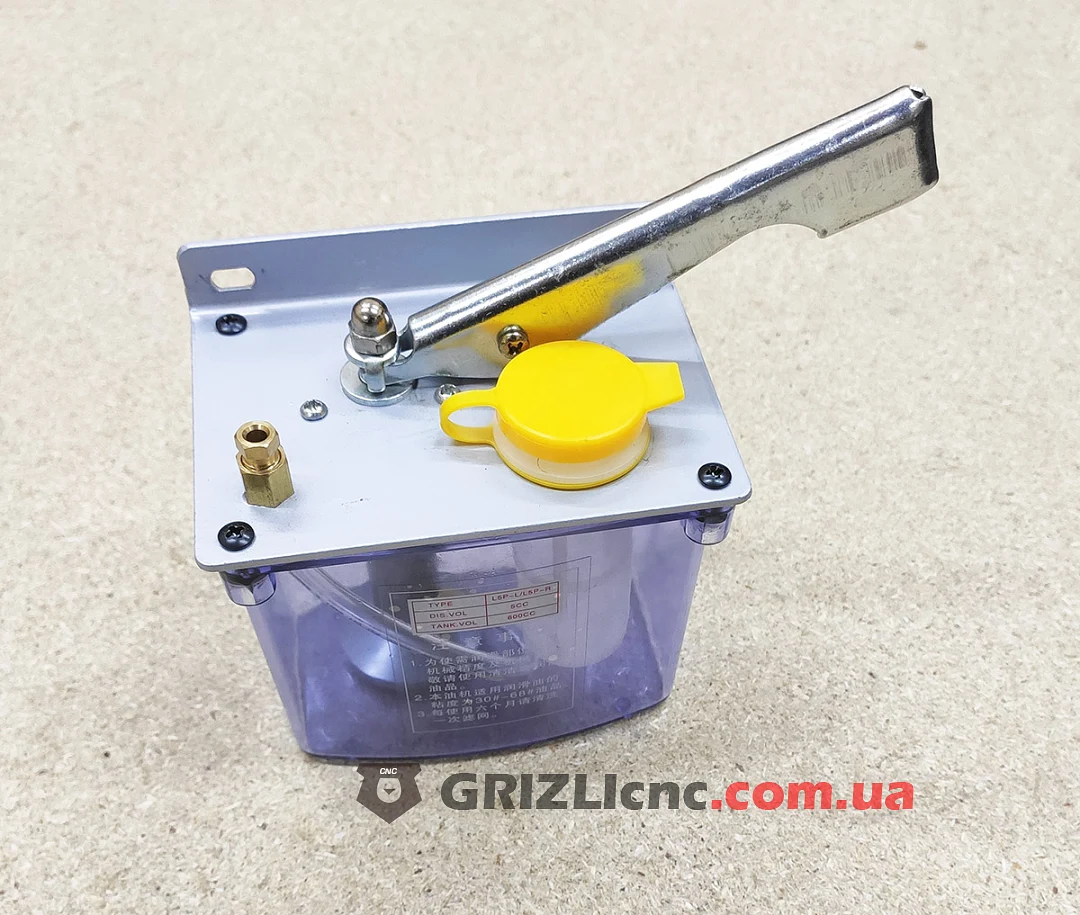

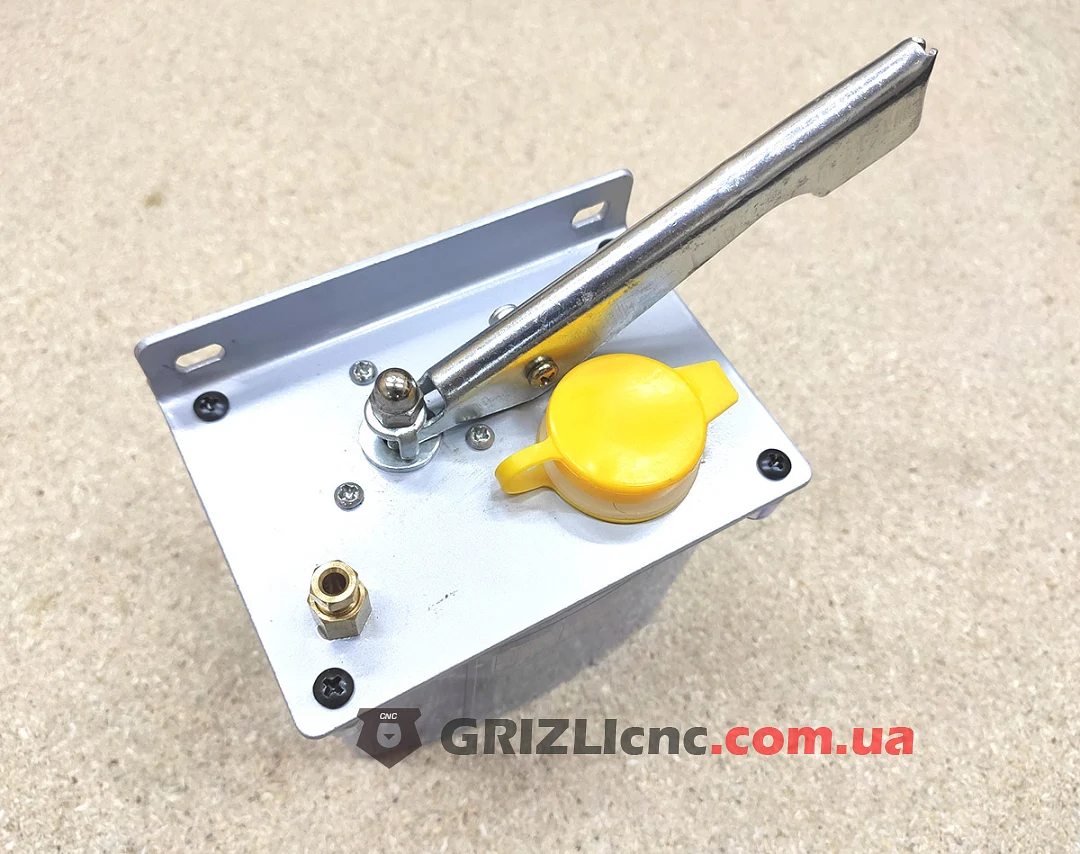

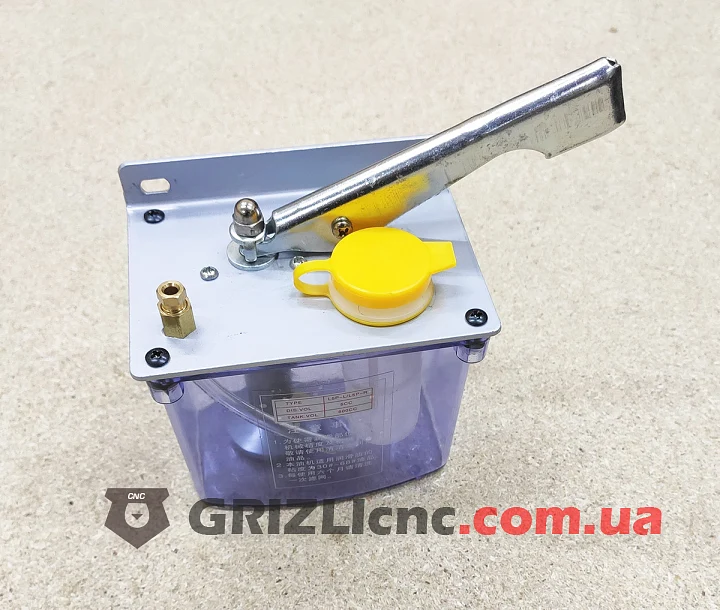

Конструкция
- Прозрачный пластиковый бак: уровень масла виден через стенку.
- Металлическая крышка бака с кронштейном и отверстиями для крепления к станку.

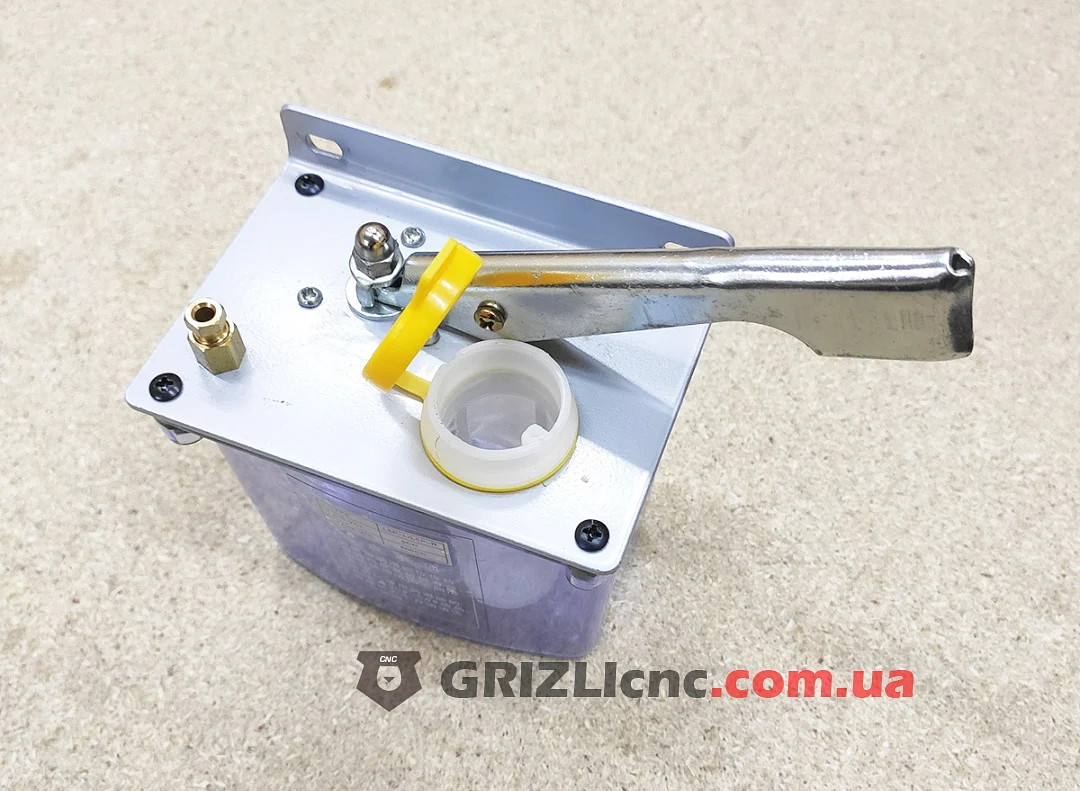

- Заливная горловина с откидной жёлтой крышкой, под крышкой стоит сетчатый фильтр.
- Металлический рычаг на оси и латунный штуцер выхода масла.

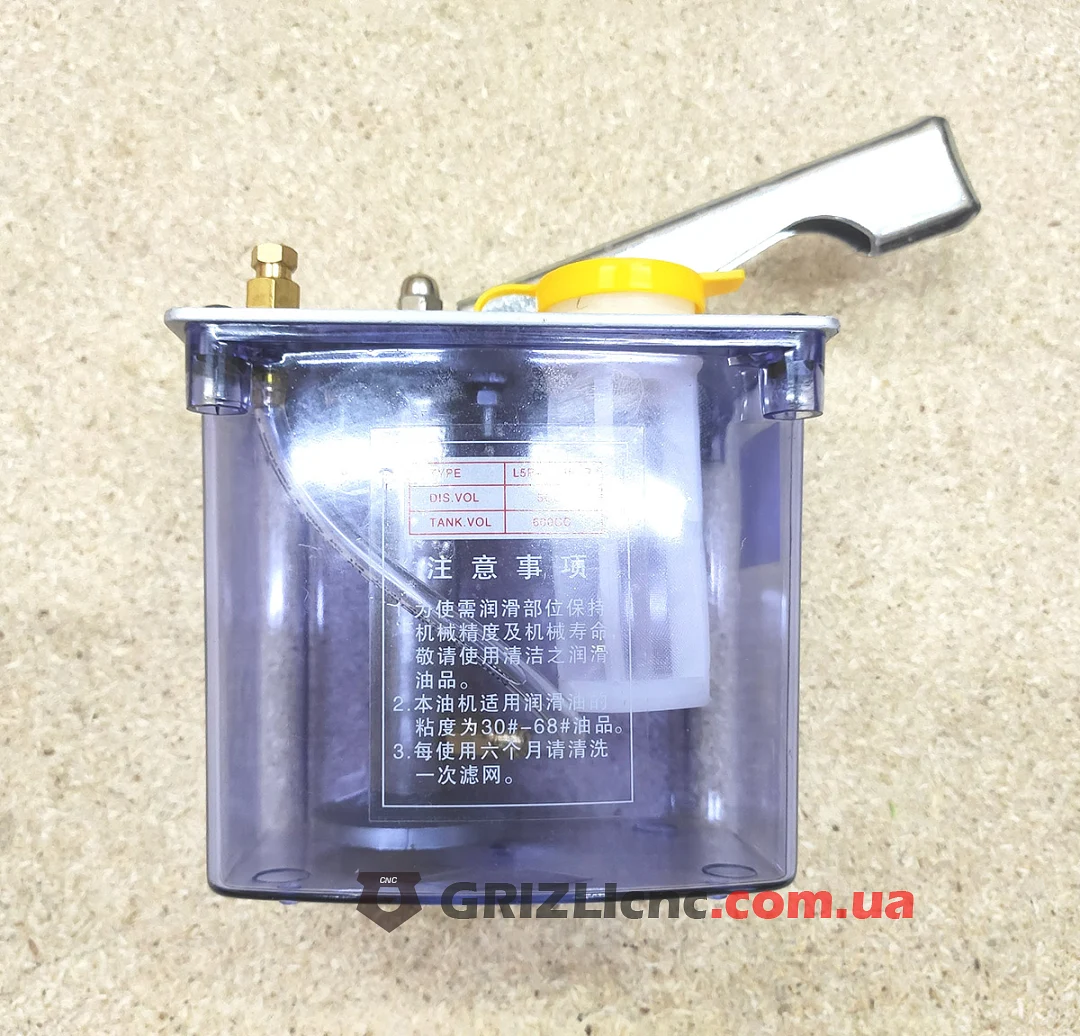

- Маркировка на баке: тип L5P-L/L5P-R, подача 5 см³ за ход (DIS.VOL 5CC), объём бака 600 см³ (TANK.VOL 600CC). Буквы L и R обозначают левое и правое исполнение рычага.
Какое масло использовать
- По надписи на баке насос рассчитан на смазочное масло вязкостью 30#-68#.
- Заливайте только чистое масло: грязь с маслом попадает в каретки и винты и ускоряет их износ.
- У насосов L5P вязкость масла не влияет на объём подачи, но влияет на давление в системе.
Где применяют
- Смазка кареток линейных направляющих и гаек ходовых винтов фрезерных, токарных и других станков с ЧПУ.
- Системы с латунными распределителями, которые делят порцию масла между несколькими точками смазки.
Рекомендации
- Крепите насос баком вниз в месте, где оператору удобно нажимать рычаг.
- Выход насоса соедините трубкой со входом распределителя, от выходов распределителя ведите трубки к точкам смазки.
- После сборки нажимайте рычаг, пока масло не появится на всех точках смазки.
- Как часто подавать масло, указывают производители направляющих и винтов в своей документации.
- По надписи на баке сетчатый фильтр промывают раз в шесть месяцев.
