Розгалужувач змащення латунний прохідний на 3 виходи для верстата ЧПУ

Розгалужувач змащення латунний прохідний на 3 виходи ділить мастило від ручного або автоматичного насоса змащення між трьома точками верстата з ЧПУ: каретками лінійних напрямних, гайками ходових гвинтів та іншими вузлами. Корпус з латуні, порти з цанговими штуцерами під трубку 4 мм.

Що таке розгалужувач змащення

Це розподільний блок, який стоїть між насосом і точками змащення. Мастило надходить у блок однією трубкою, а виходить кількома, тому одним насосом змащують одразу кілька вузлів. Навпроти кожного виходу в корпус вкручено регулювальний гвинт: глибина його закручування задає зазор виходу, і так налаштовується витрата мастила в кожен вихід окремо.

Конструкція

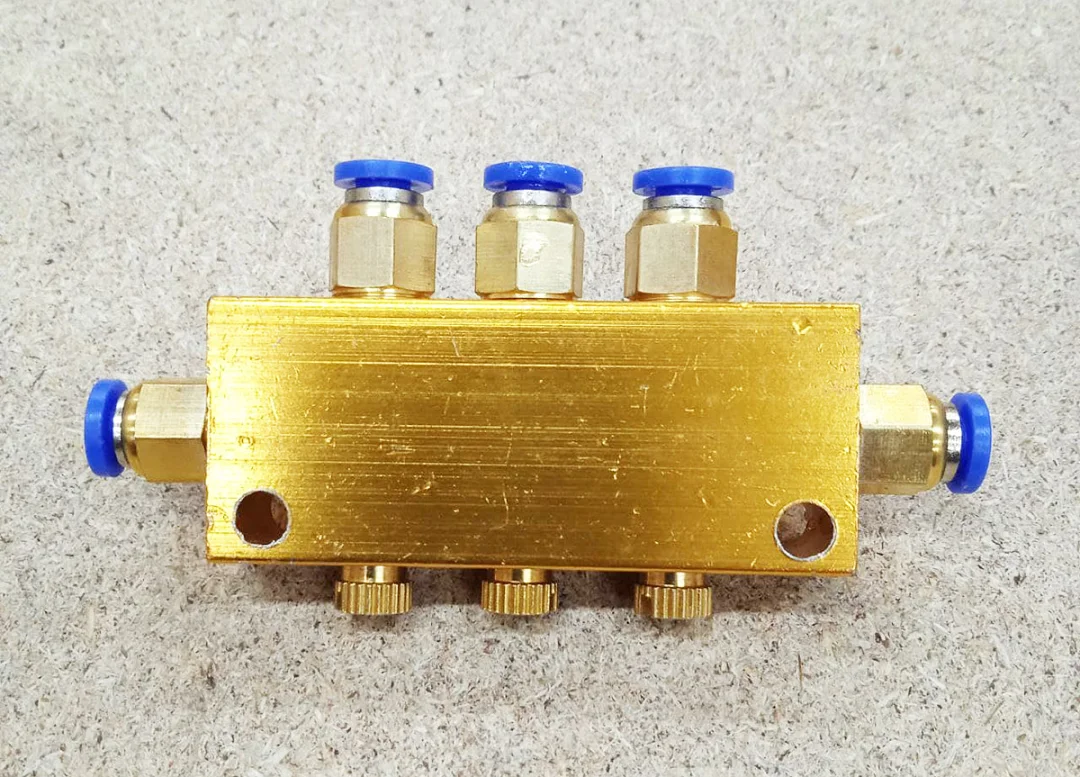

• Латунний корпус прямокутного перерізу з двома наскрізними отворами для кріплення гвинтами.
• Два торцеві порти: через один мастило надходить від насоса, через другий лінія продовжується до наступного розподільника.

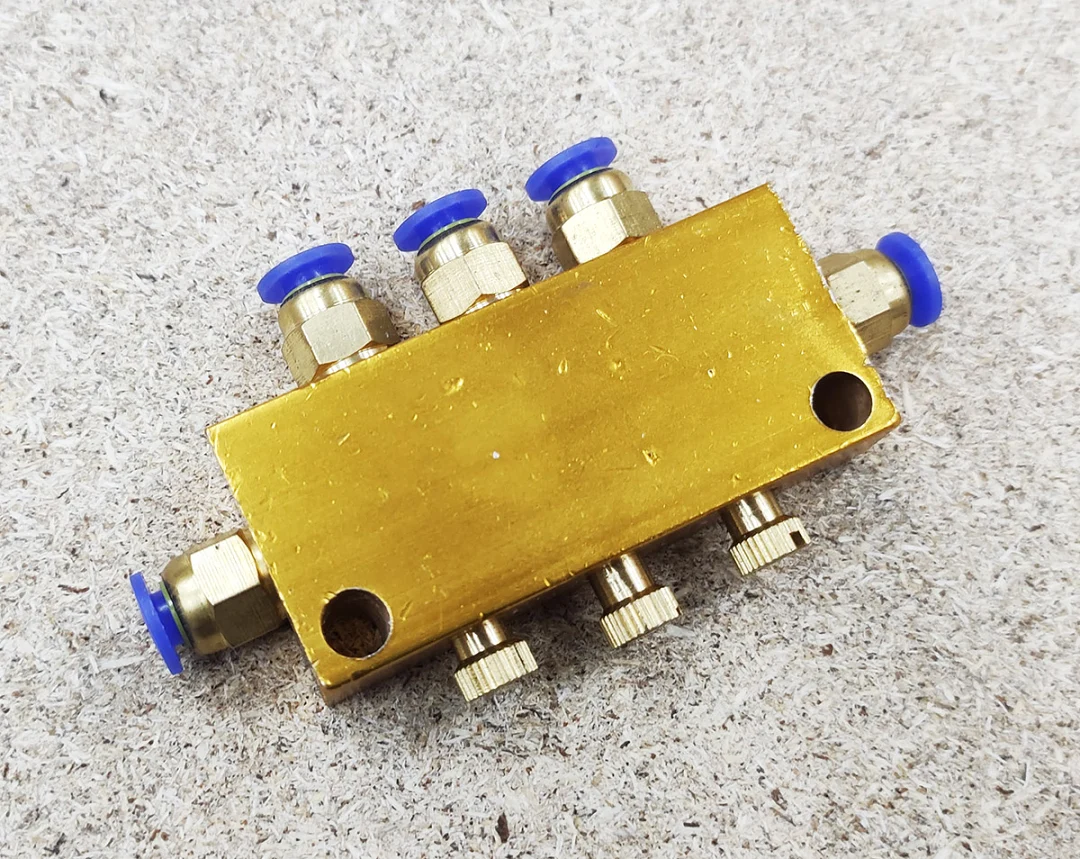

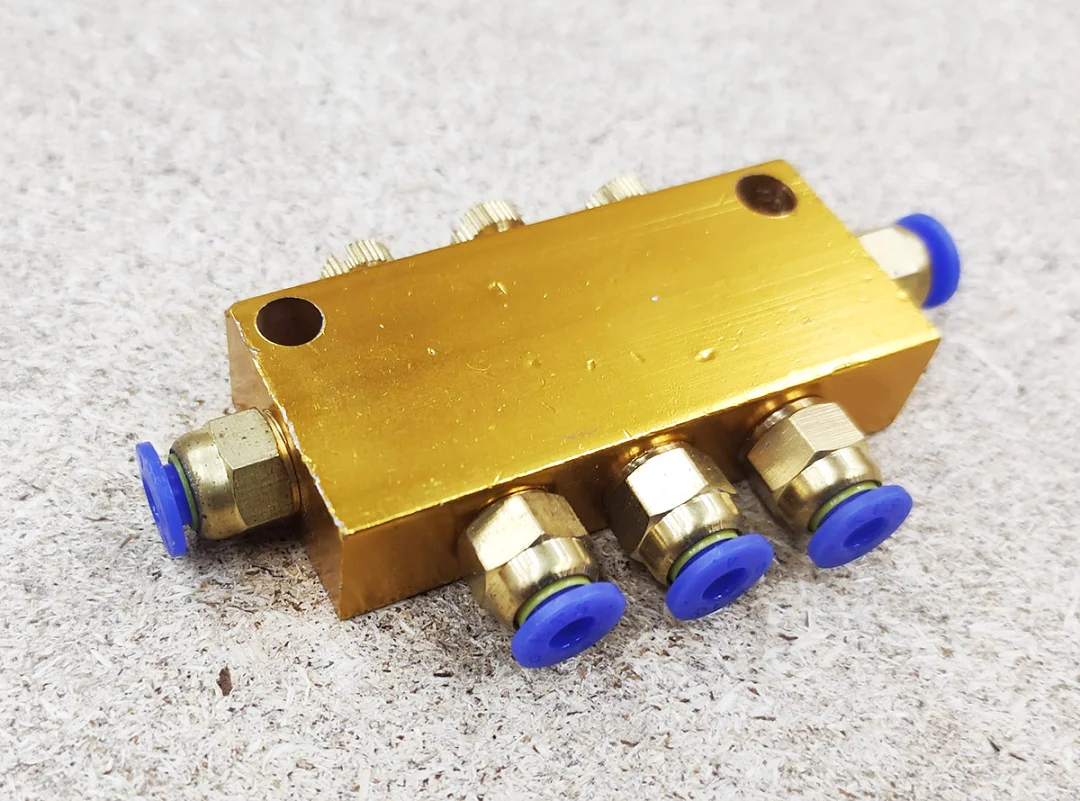

• 3 виходи з цанговими штуцерами на одній бічній грані.

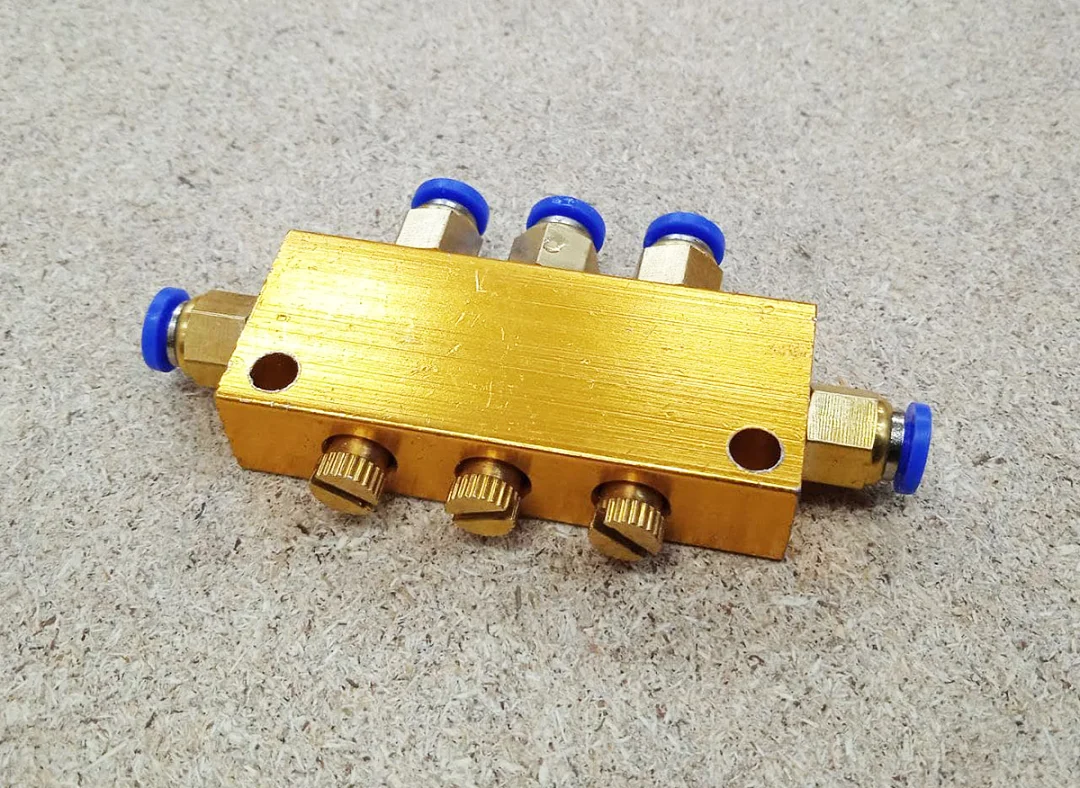

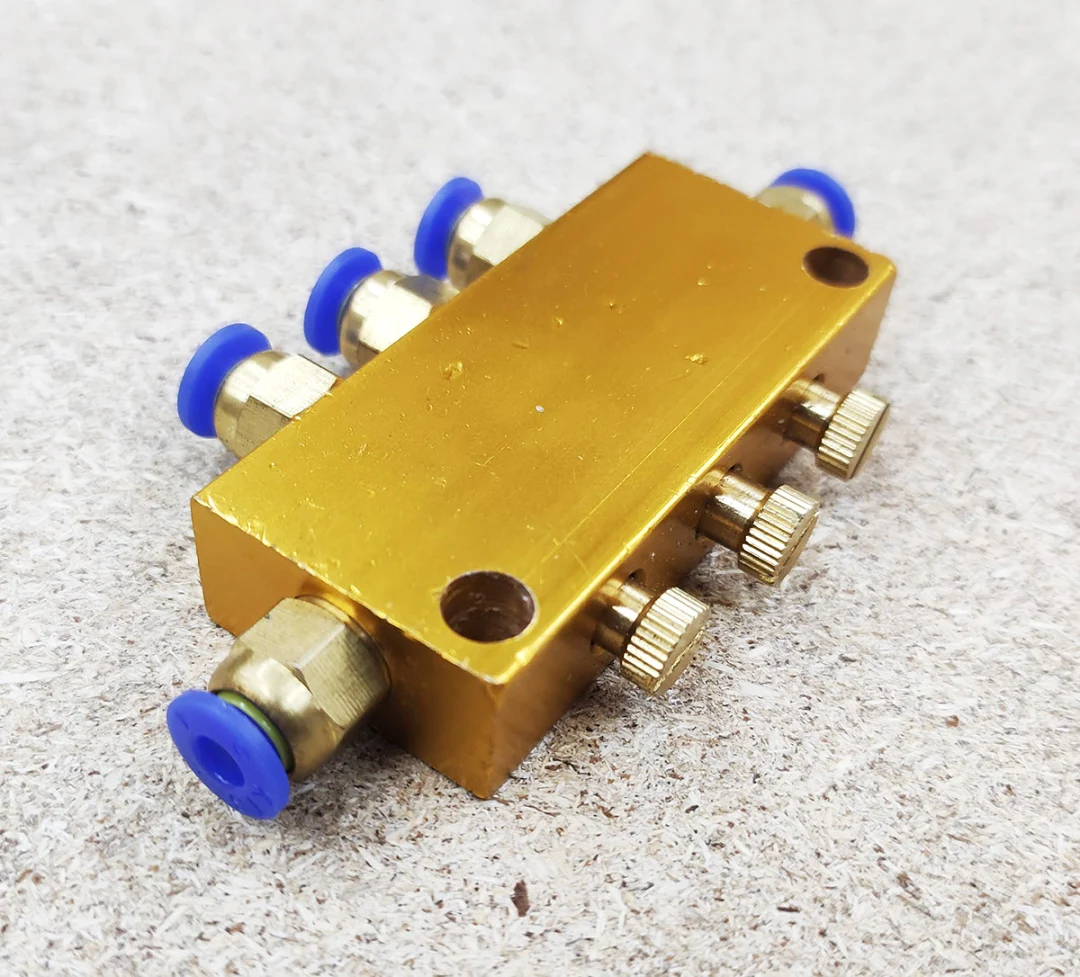

• 3 регулювальні гвинти з рифленою головкою на протилежній грані, по одному на кожен вихід.

Де застосовують

• Ручні та автоматичні системи змащення фрезерних, токарних та інших верстатів з ЧПУ.
• Розведення мастила до кареток лінійних напрямних і гайок ходових гвинтів.
• Прохідний порт дає змогу з’єднати кілька розподільників в одну лінію, коли точок змащення більше, ніж виходів в одного блока.

Рекомендації

• Кріпіть блок гвинтами через наскрізні отвори поруч із точками змащення, щоб трубки до них були короткими.
• Ріжте трубку перпендикулярно до осі, вставляйте в штуцер до упору, потім потягніть назад і перевірте, що цанга її тримає.
• Якщо другий торцевий порт не використовується, закрийте його заглушкою, інакше мастило витікатиме через нього.
• Після складання прокачайте систему насосом і гвинтами налаштуйте витрату так, щоб мастило доходило до кожної точки.
