Разветвитель смазки латунный проходной на 3 выхода для станка ЧПУ

Разветвитель смазки латунный проходной на 3 выхода делит масло от ручного или автоматического насоса смазки между тремя точками станка с ЧПУ: каретками линейных направляющих, гайками ходовых винтов и другими узлами. Корпус из латуни, порты с цанговыми штуцерами под трубку 4 мм.

Что такое разветвитель смазки

Это распределительный блок, который стоит между насосом и точками смазки. Масло приходит в блок по одной трубке, а выходит по нескольким, поэтому одним насосом смазывают сразу несколько узлов. Напротив каждого выхода в корпус вкручен регулировочный винт: глубина его закручивания задаёт зазор выхода, и так настраивается расход масла в каждый выход отдельно.

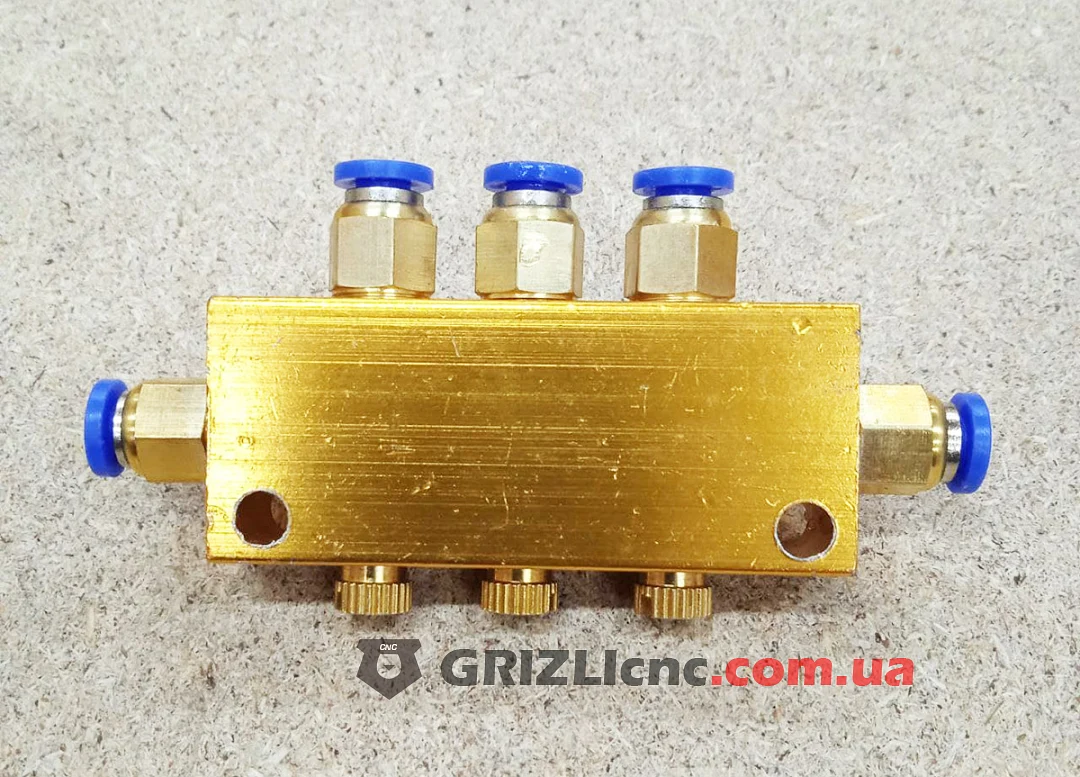

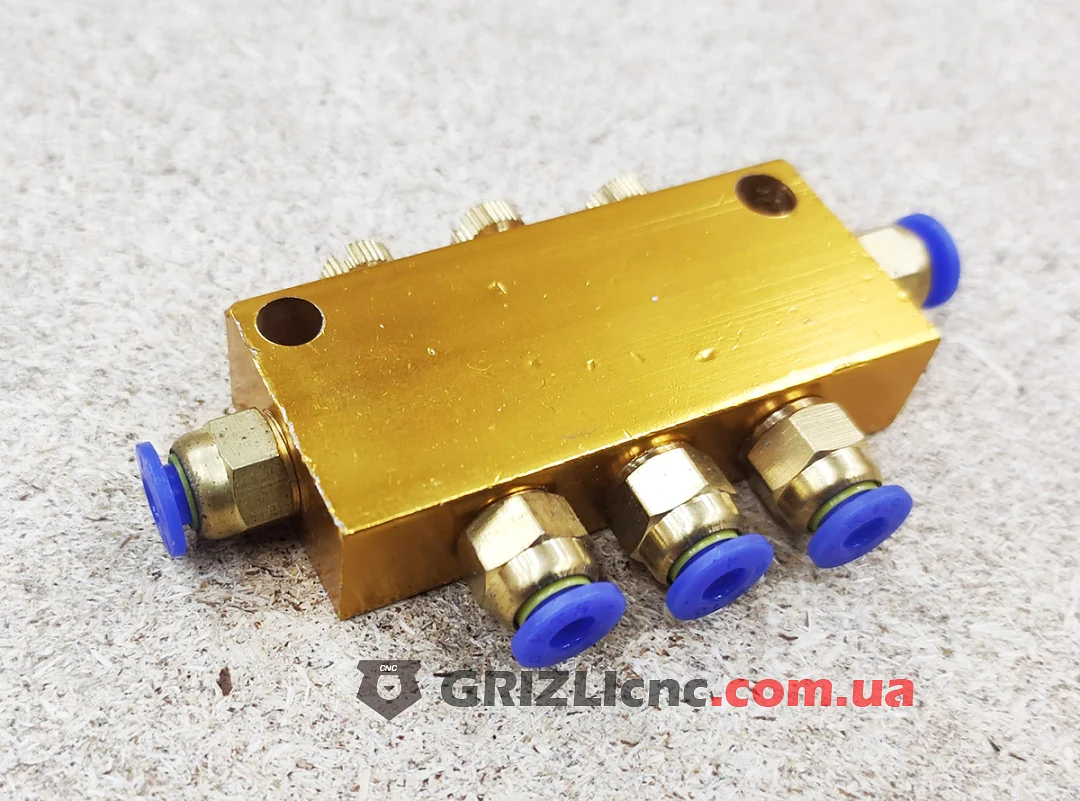

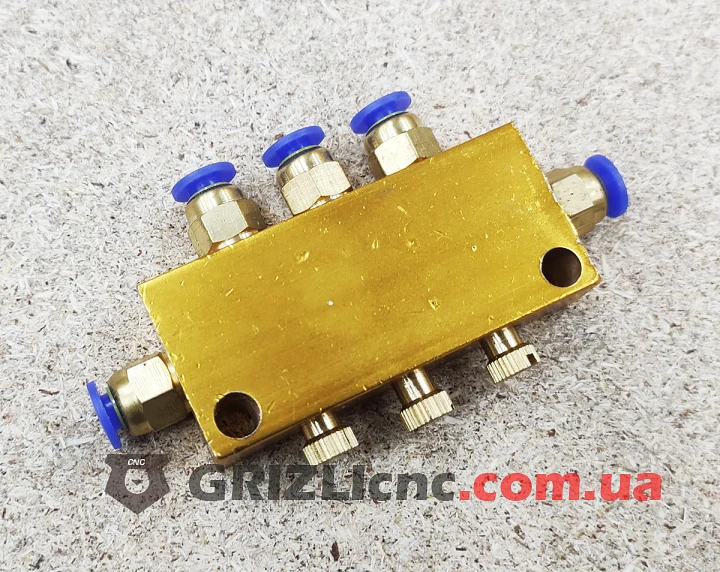

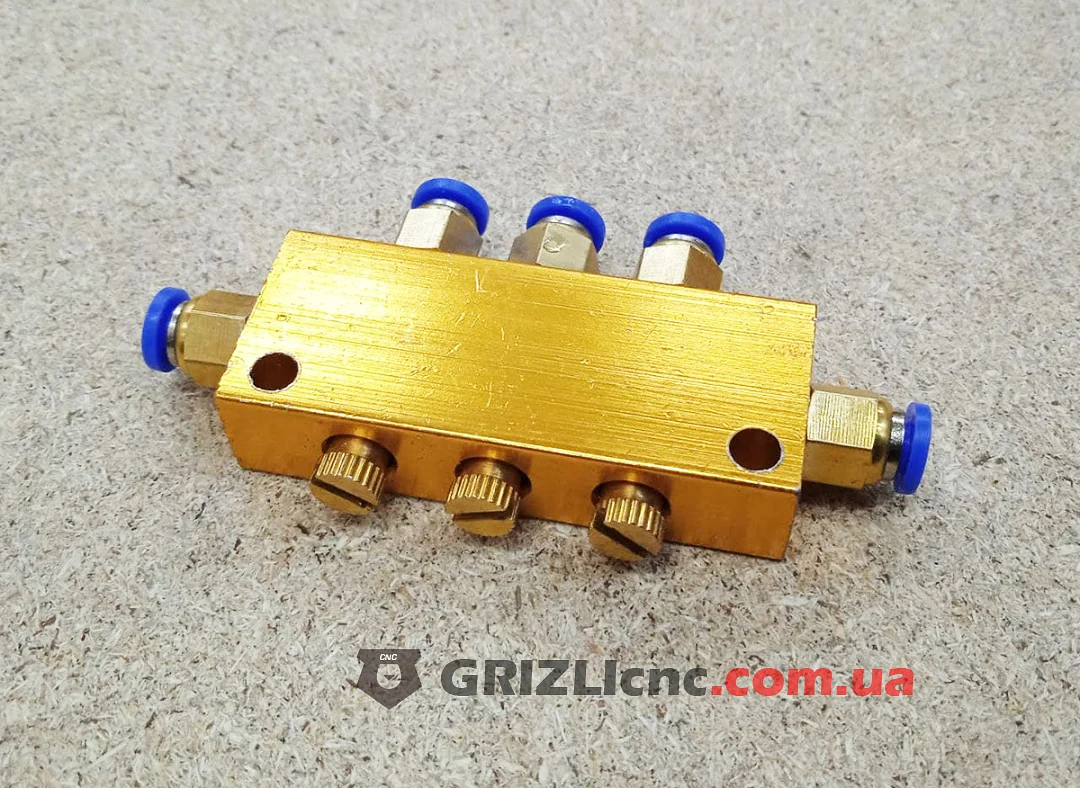

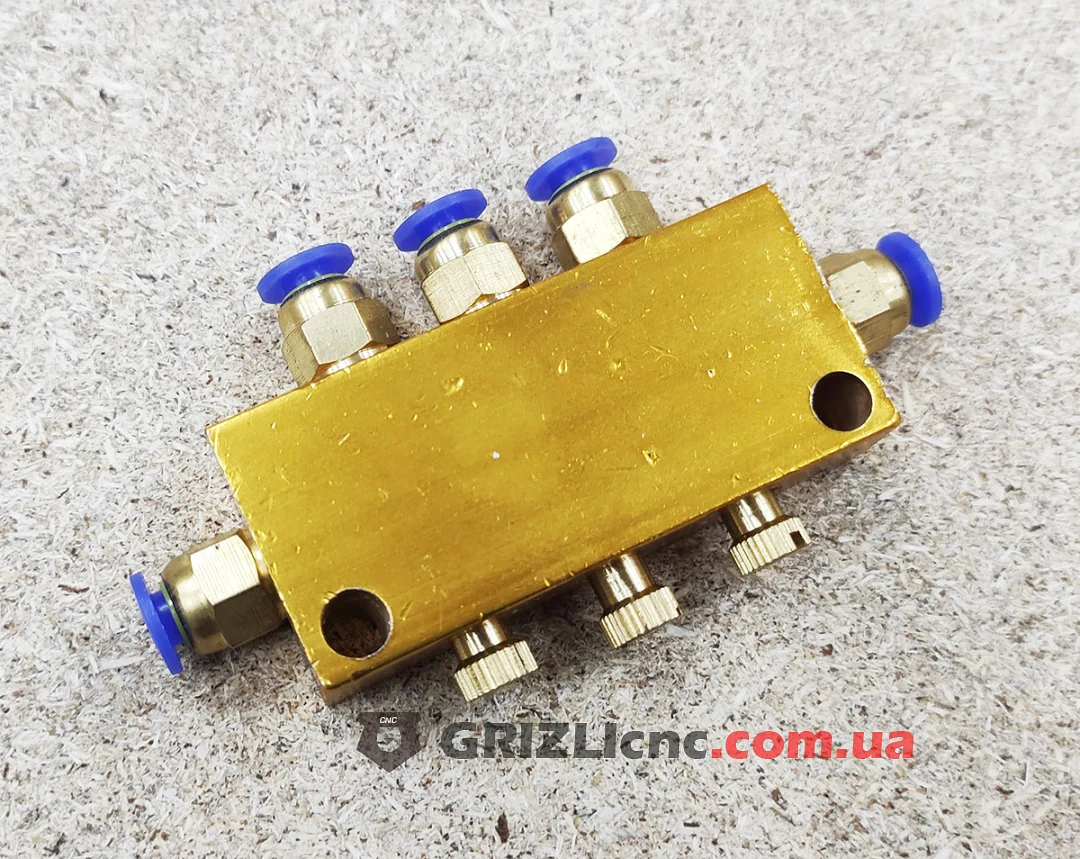

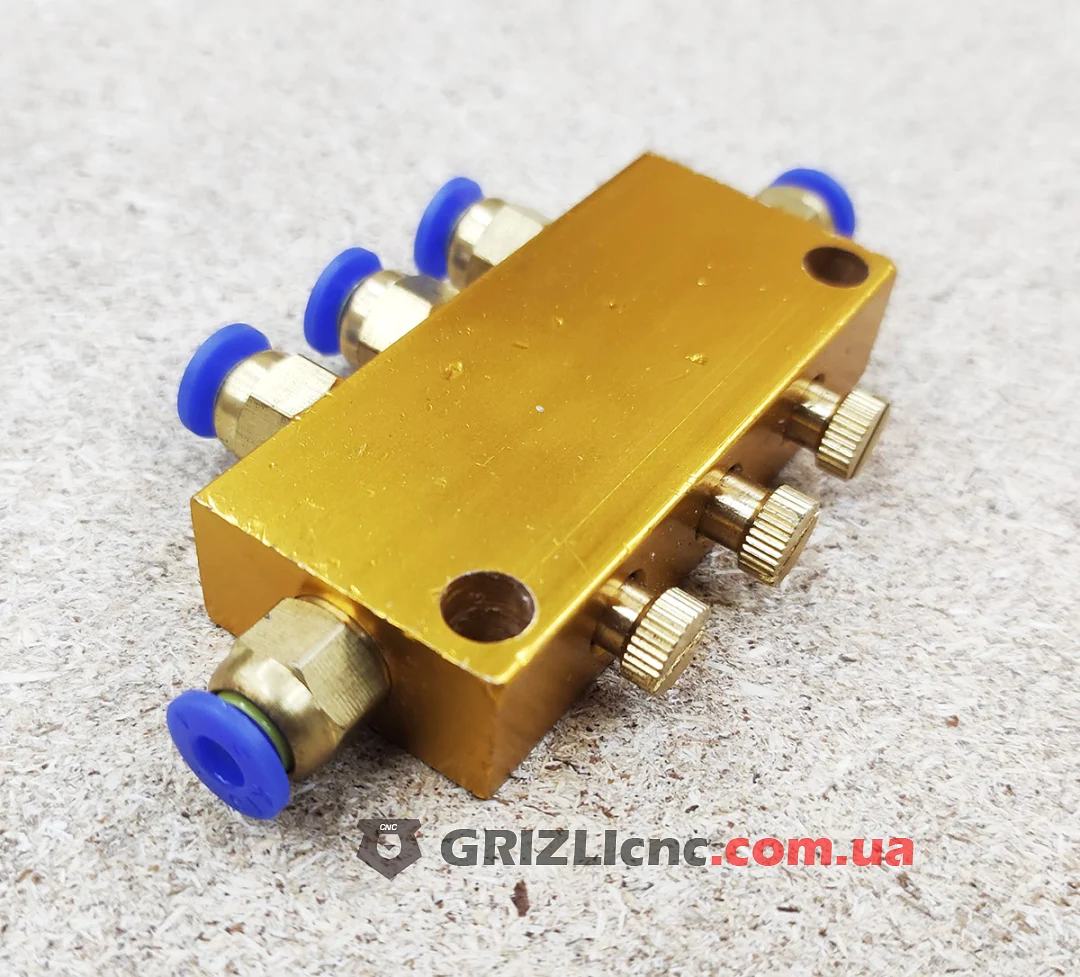

Конструкция

• Латунный корпус прямоугольного сечения с двумя сквозными отверстиями для крепления винтами.
• Два торцевых порта: через один масло приходит от насоса, через второй линия продолжается к следующему распределителю.
• 3 выхода с цанговыми штуцерами на одной боковой грани.
• 3 регулировочных винта с рифлёной головкой на противоположной грани, по одному на каждый выход.

Где применяют

• Ручные и автоматические системы смазки фрезерных, токарных и других станков с ЧПУ.
• Разводка масла к кареткам линейных направляющих и гайкам ходовых винтов.
• Проходной порт позволяет соединить несколько распределителей в одну линию, когда точек смазки больше, чем выходов у одного блока.

Рекомендации

• Крепите блок винтами через сквозные отверстия рядом с точками смазки, чтобы трубки к ним были короткими.
• Режьте трубку перпендикулярно оси, вставляйте в штуцер до упора, затем потяните назад и проверьте, что цанга её держит.
• Если второй торцевой порт не используется, закройте его заглушкой, иначе масло будет уходить через него.
• После сборки прокачайте систему насосом и винтами настройте расход так, чтобы масло доходило до каждой точки.
