Розгалужувач змащення латунний на 5 виходів для верстата ЧПУ

Розгалужувач змащення латунний на 5 виходів ділить мастило від ручного або автоматичного насоса змащення між п’ятьма точками верстата з ЧПУ: каретками лінійних направляючих, гайками ходових гвинтів та іншими вузлами. Корпус з латуні, порти з цанговими штуцерами під трубку 4 мм.

Що таке розгалужувач змащення

Це розподільний блок, який стоїть між насосом і точками змащення. Мастило надходить у блок однією трубкою, а виходить кількома, тому одним насосом змащують одразу кілька вузлів. Навпроти кожного виходу в корпус вкручено регулювальний гвинт: глибина його закручування задає зазор виходу, і так налаштовується витрата мастила в кожен вихід окремо.

Конструкція

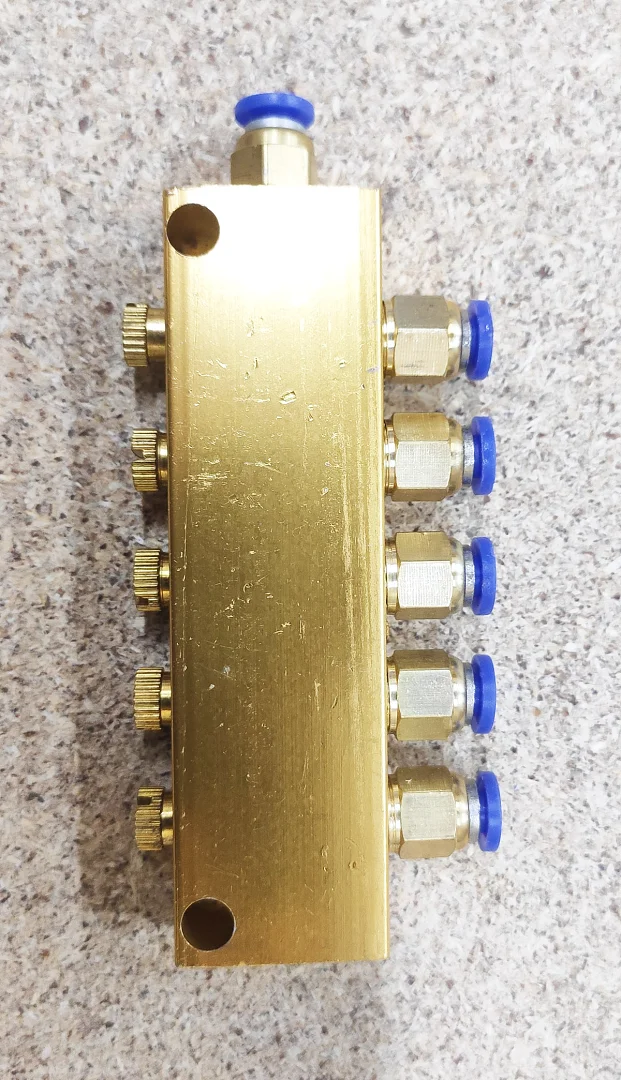

• Латунний корпус прямокутного перерізу з двома наскрізними отворами для кріплення гвинтами.
• Один торцевий порт входу: через нього мастило надходить від насоса.

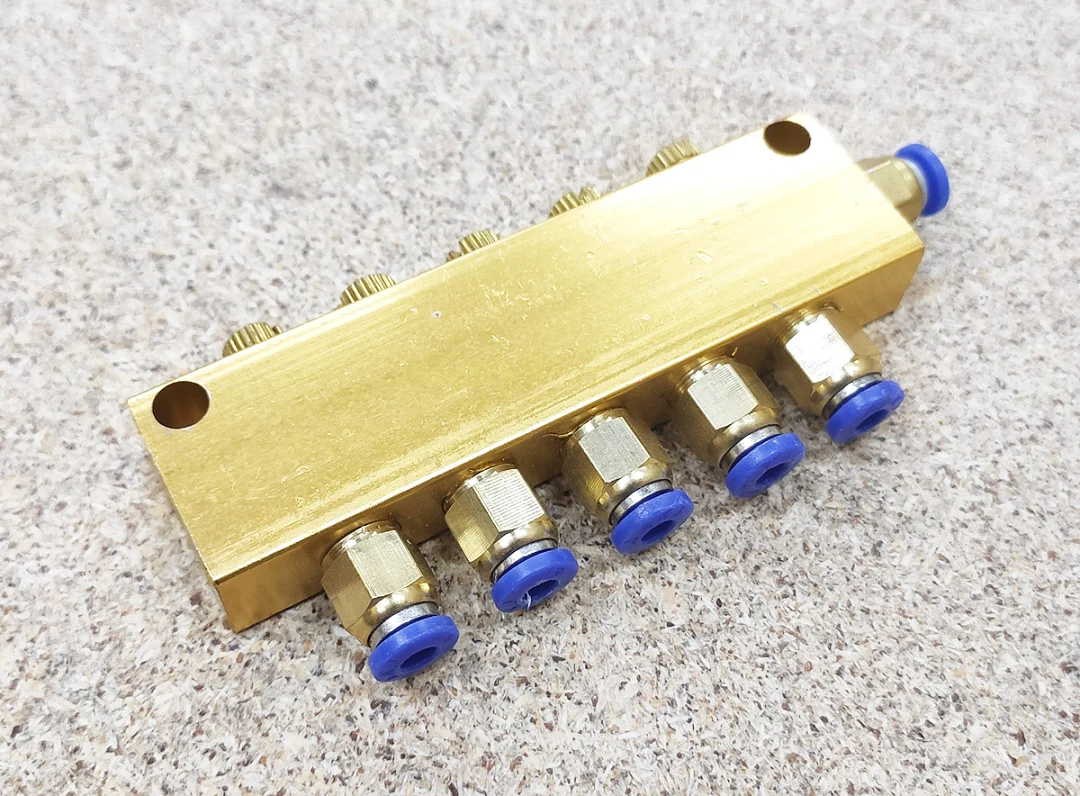

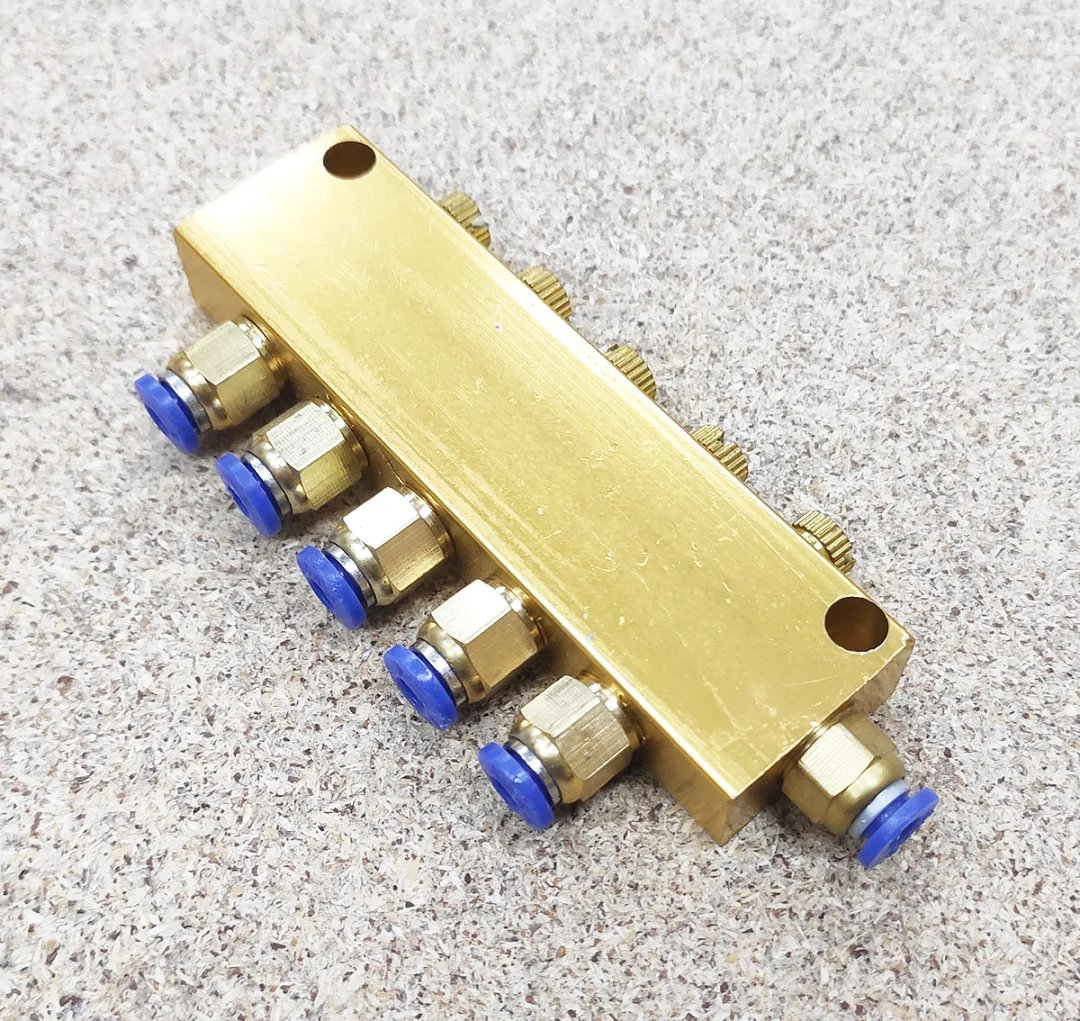

• 5 виходів з цанговими штуцерами на одній бічній грані.

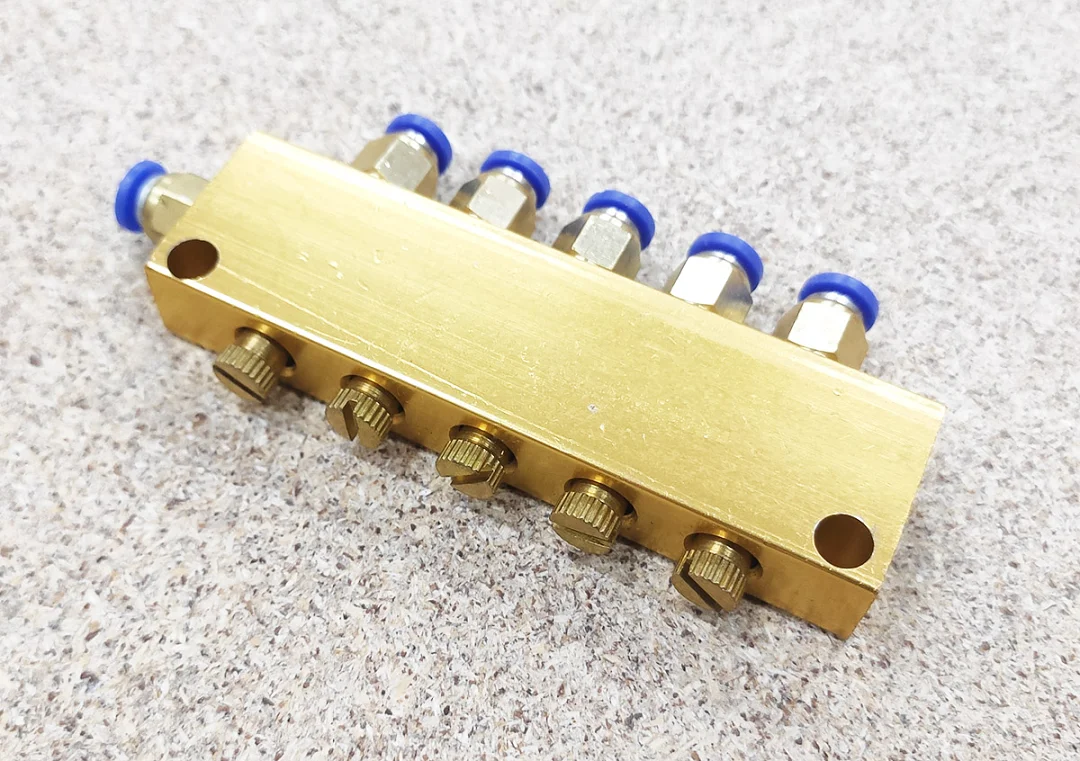

• 5 регулювальних гвинтів з рифленою головкою на протилежній грані, по одному на кожен вихід.

Де застосовують

• Ручні та автоматичні системи змащення фрезерних, токарних та інших верстатів з ЧПУ.
• Розведення мастила до кареток лінійних направляючих і гайок ходових гвинтів.
• Блок ставлять у кінці лінії або там, де від одного підведення потрібно змастити до п’яти точок.

Рекомендації

• Кріпіть блок гвинтами через наскрізні отвори поруч із точками змащення, щоб трубки до них були короткими.
• Ріжте трубку перпендикулярно до осі, вставляйте в штуцер до упору, потім потягніть назад і перевірте, що цанга її тримає.
• Після складання прокачайте систему насосом і гвинтами налаштуйте витрату так, щоб мастило доходило до кожної точки.
