Разветвитель смазки латунный на 5 выходов для станка ЧПУ

Разветвитель смазки латунный на 5 выходов делит масло от ручного или автоматического насоса смазки между пятью точками станка с ЧПУ: каретками линейных направляющих, гайками ходовых винтов и другими узлами. Корпус из латуни, порты с цанговыми штуцерами под трубку 4 мм.

Что такое разветвитель смазки

Это распределительный блок, который стоит между насосом и точками смазки. Масло приходит в блок по одной трубке, а выходит по нескольким, поэтому одним насосом смазывают сразу несколько узлов. Напротив каждого выхода в корпус вкручен регулировочный винт: глубина его закручивания задаёт зазор выхода, и так настраивается расход масла в каждый выход отдельно.

Конструкция

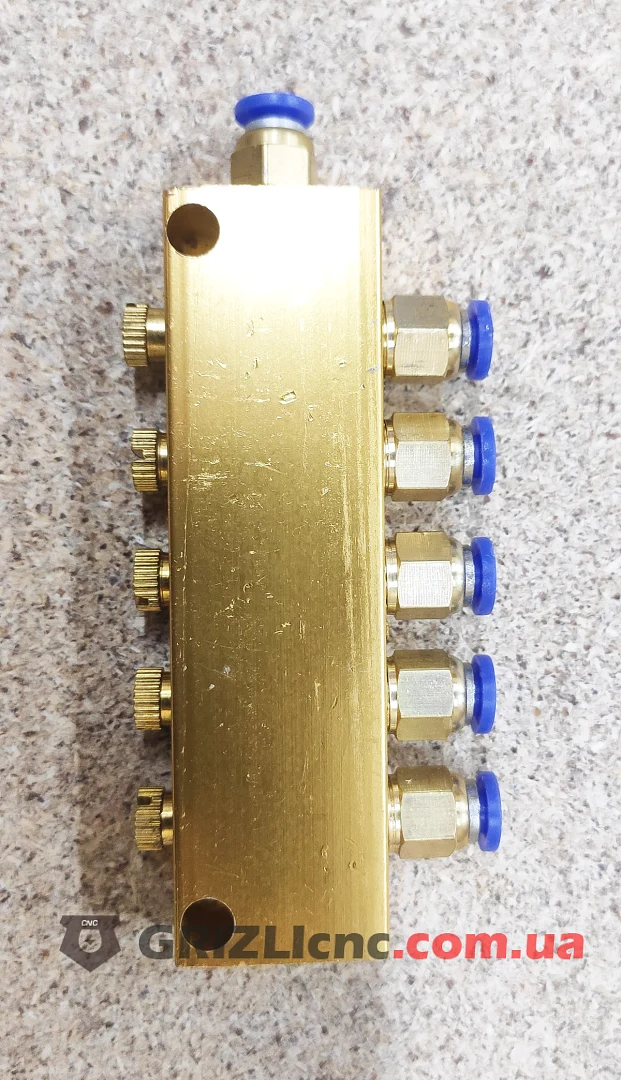

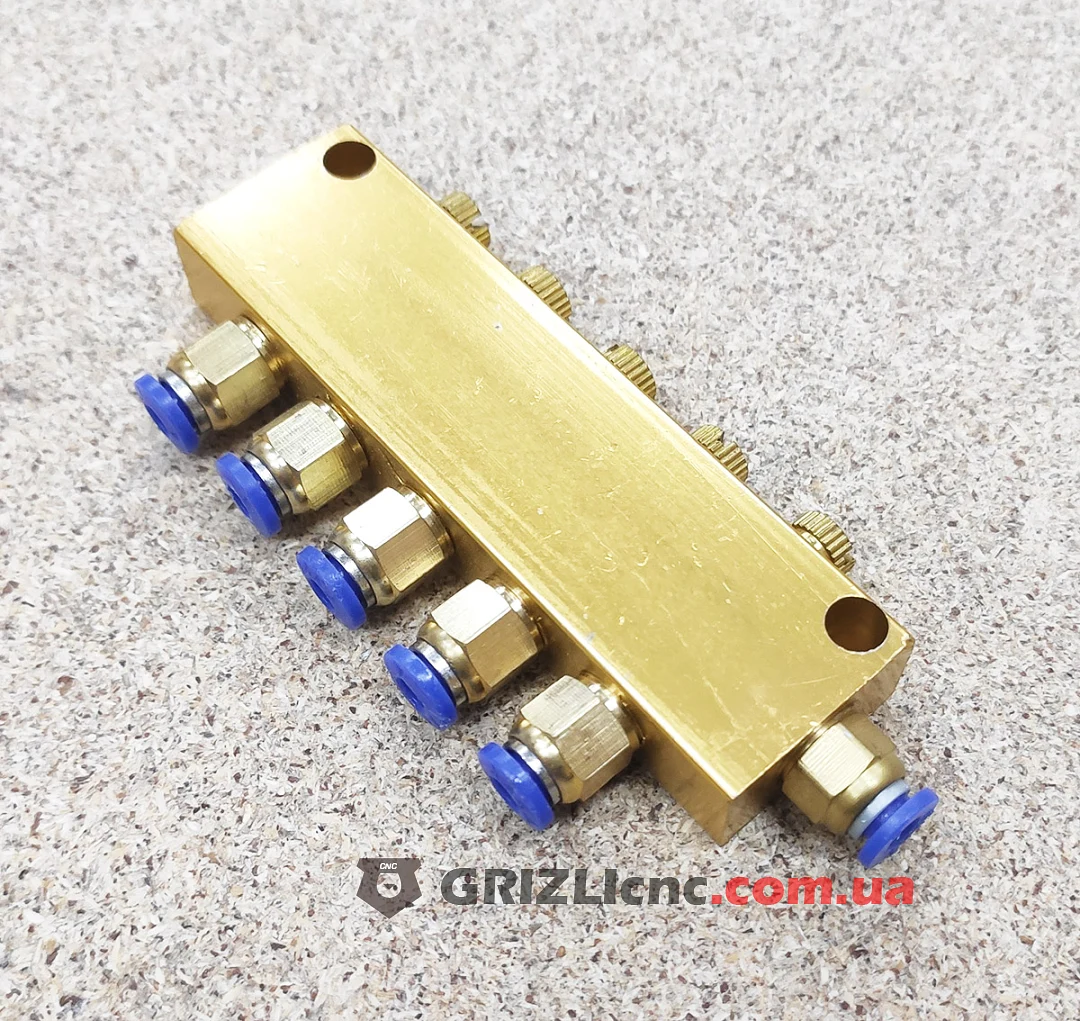

• Латунный корпус прямоугольного сечения с двумя сквозными отверстиями для крепления винтами.
• Один торцевой порт входа: через него масло приходит от насоса.

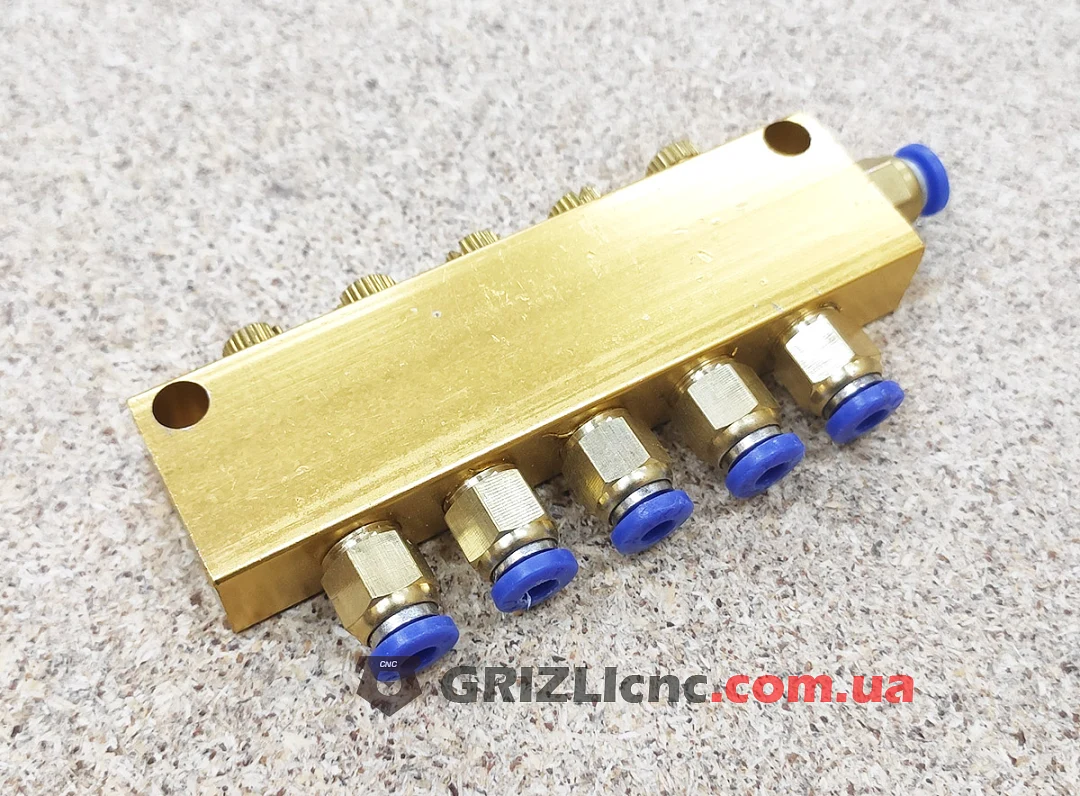

• 5 выходов с цанговыми штуцерами на одной боковой грани.

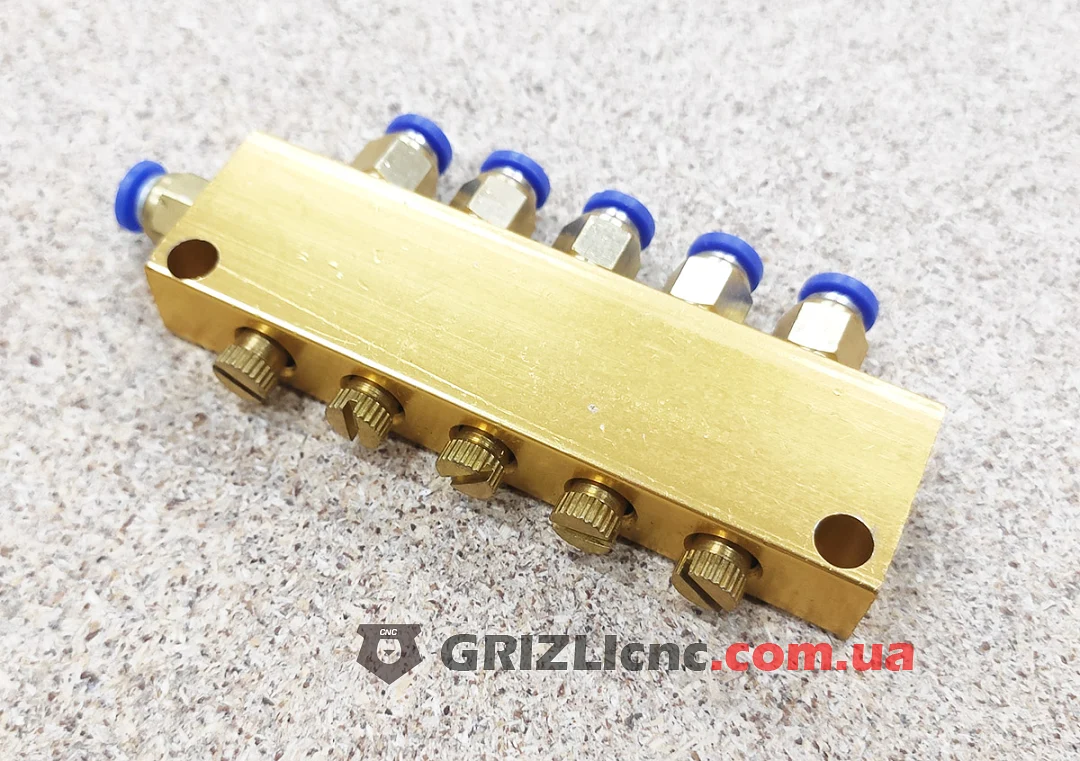

• 5 регулировочных винтов с рифлёной головкой на противоположной грани, по одному на каждый выход.

Где применяют

• Ручные и автоматические системы смазки фрезерных, токарных и других станков с ЧПУ.
• Разводка масла к кареткам линейных направляющих и гайкам ходовых винтов.
• Блок ставят в конце линии или там, где от одного подвода нужно смазать до пяти точек.

Рекомендации

• Крепите блок винтами через сквозные отверстия рядом с точками смазки, чтобы трубки к ним были короткими.
• Режьте трубку перпендикулярно оси, вставляйте в штуцер до упора, затем потяните назад и проверьте, что цанга её держит.
• После сборки прокачайте систему насосом и винтами настройте расход так, чтобы масло доходило до каждой точки.
