Підшипник KP002 15 мм у корпусі на лапах для верстата ЧПУ

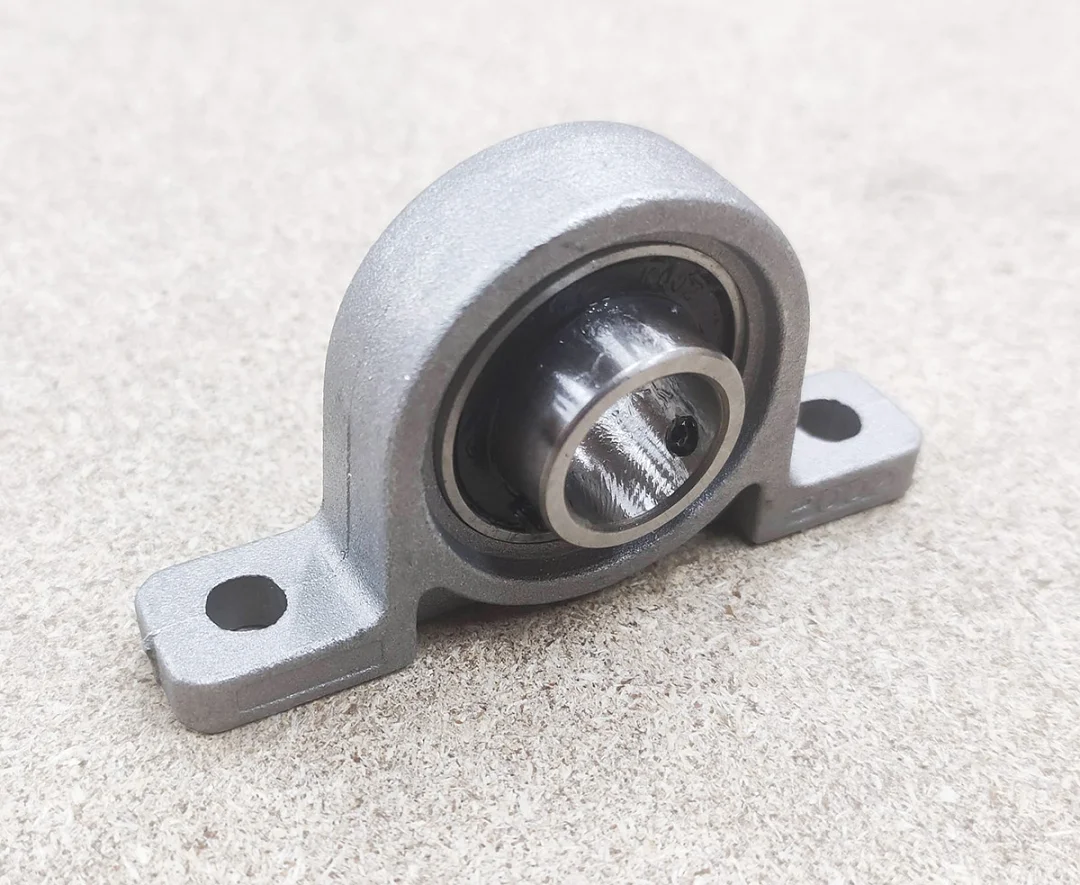

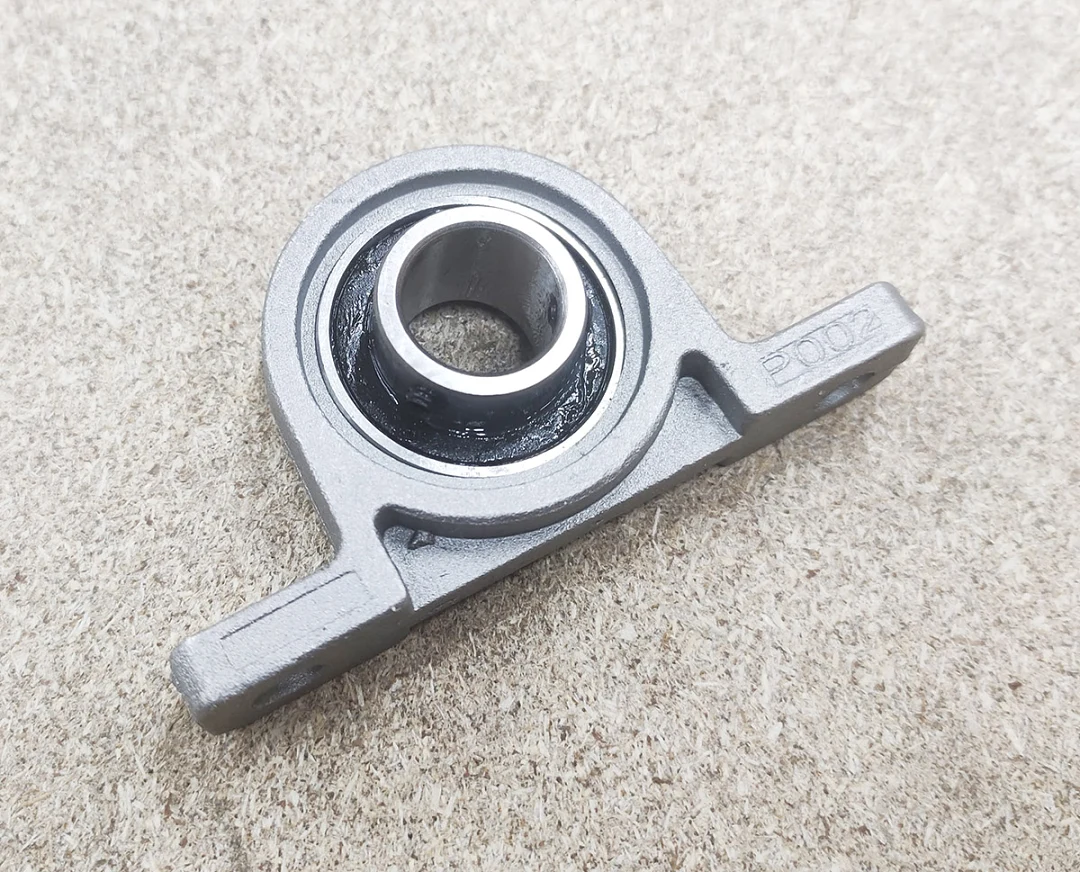

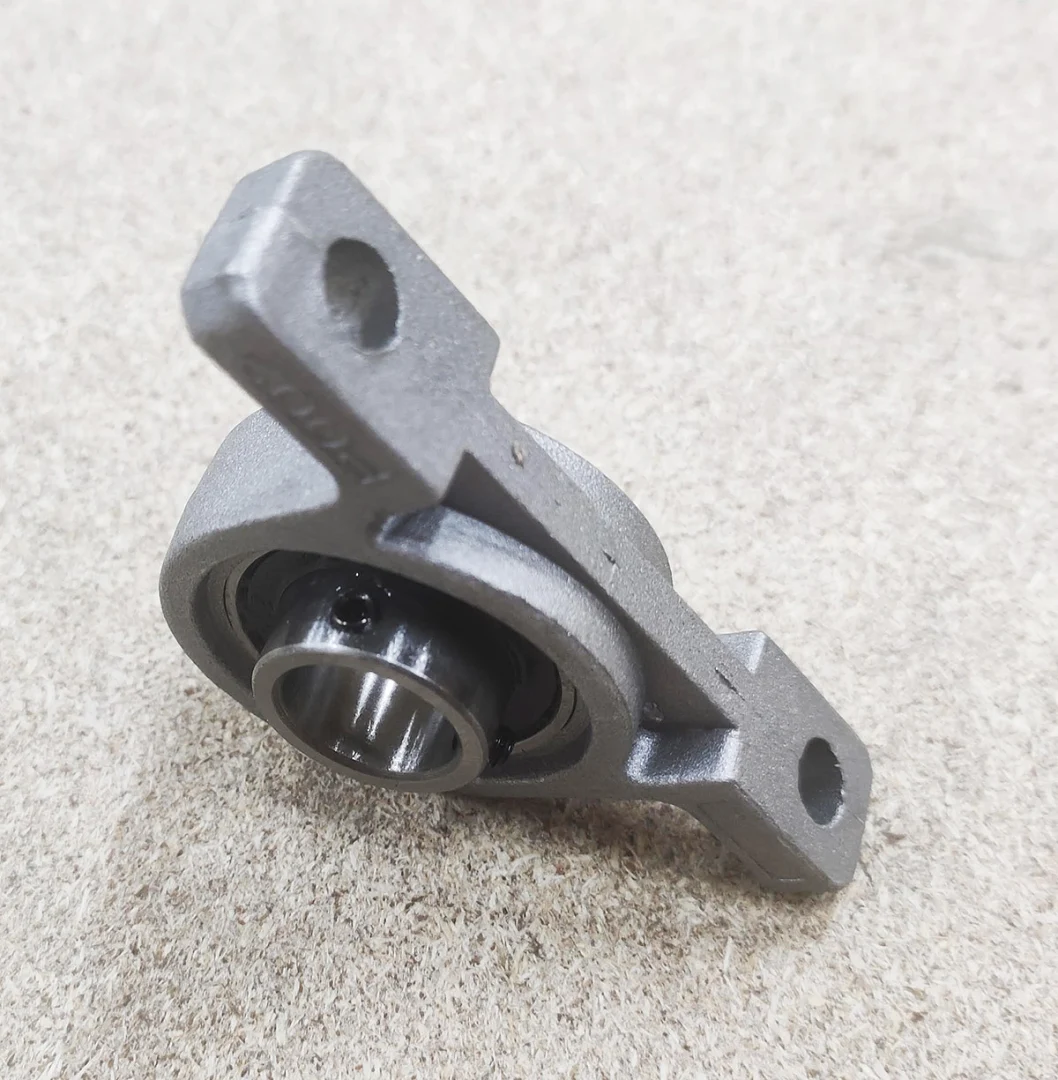

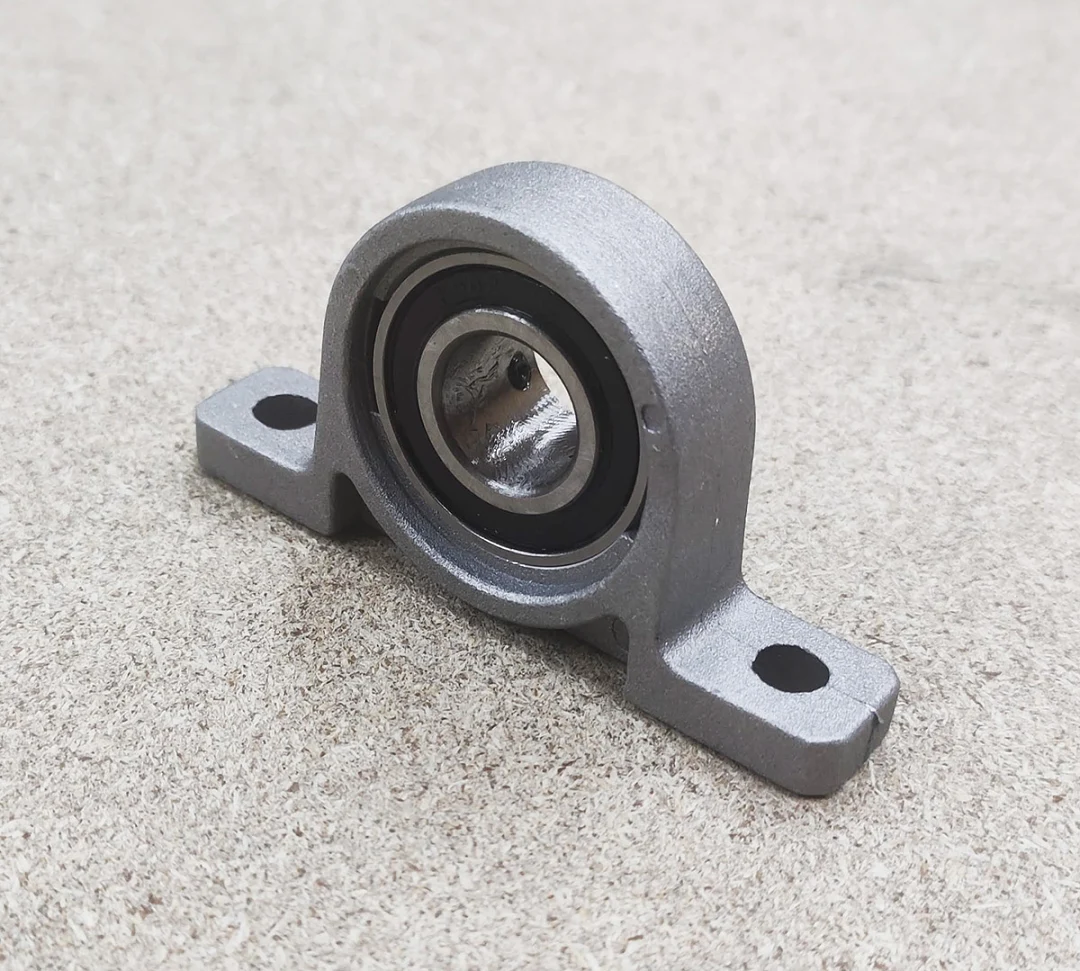

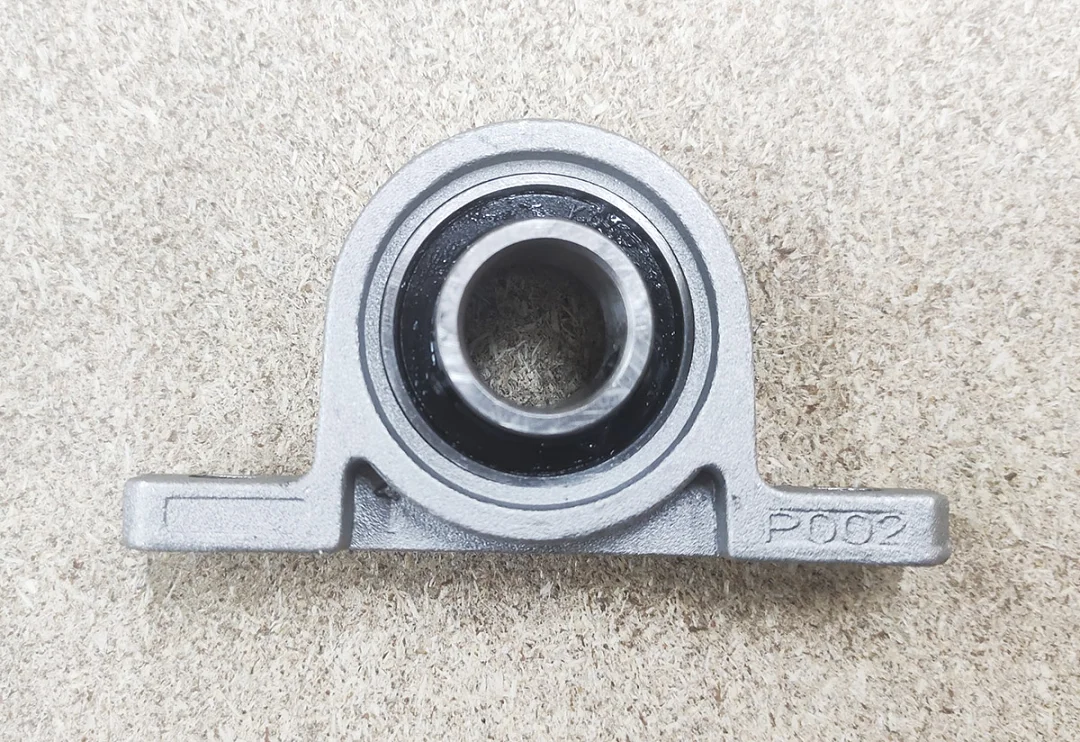

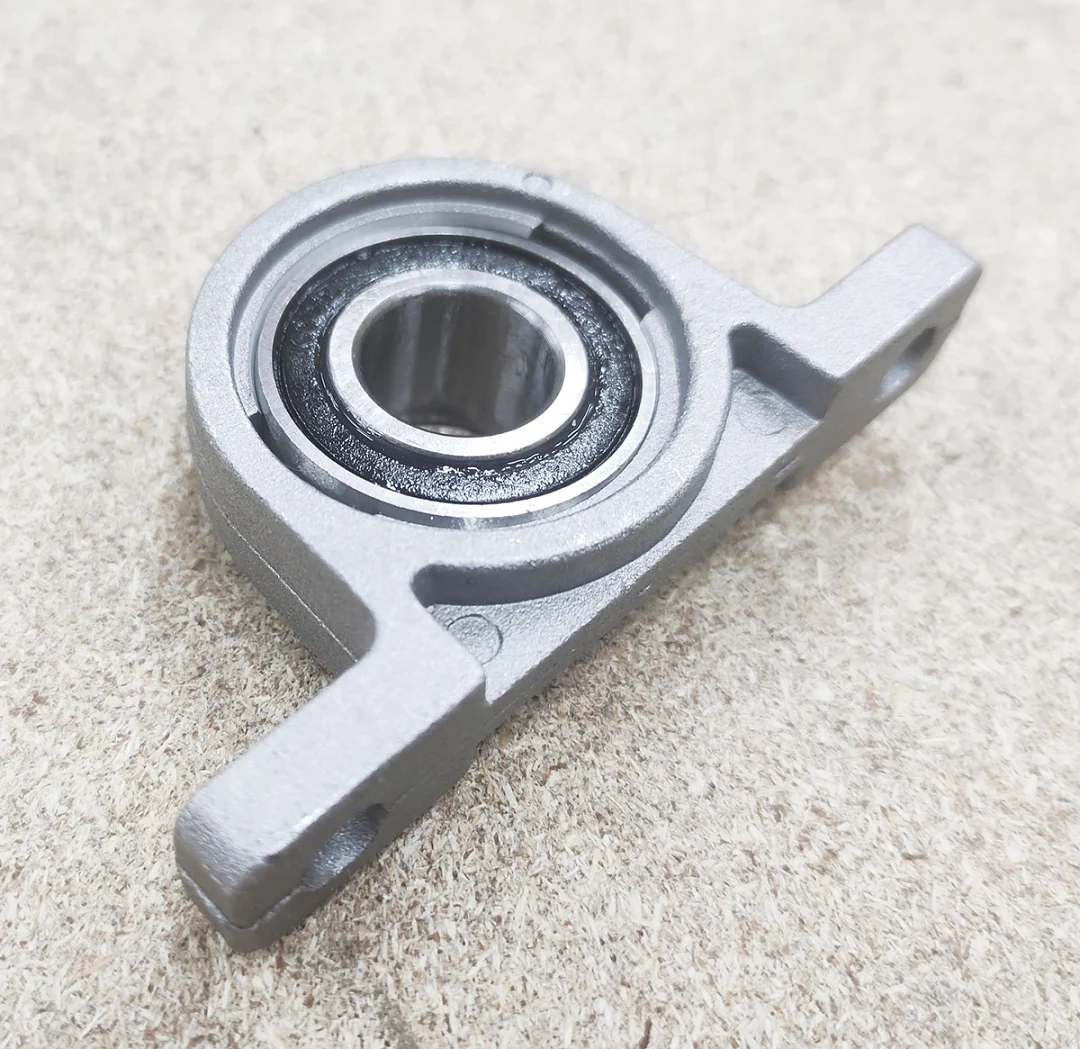

KP002 це підшипниковий вузол для вала діаметром 15 мм. Литий корпус стоїть на двох лапах з отворами і кріпиться гвинтами до площини, паралельної осі вала. Усередині корпусу стоїть закритий кульковий підшипник з ущільненнями з двох боків.

Як влаштований вузол

Зовнішнє кільце підшипника має сферичну поверхню і сидить у сферичному гнізді корпусу. Тому підшипник повертається в корпусі і сам стає по осі вала, якщо отвір корпусу і вал трохи перекошені. Внутрішнє кільце подовжене, у ньому стопорні гвинти, які притискають кільце до вала. Ущільнення закривають підшипник від пилу і утримують мастило.

Розміри

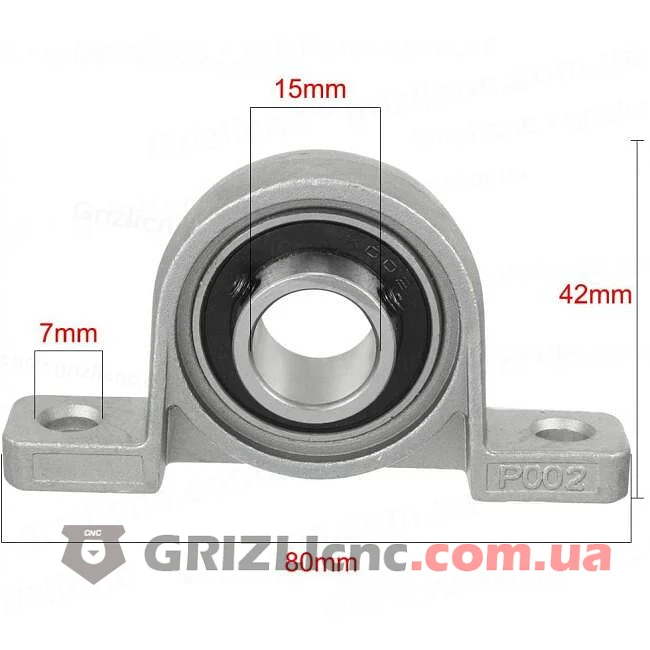

Отвір під вал 15 мм. Висота осі вала над основою 22 мм, довжина основи 80 мм. Два отвори 7 мм у лапах під гвинти M6 розташовані на відстані 63 мм між центрами. Маса вузла 0.096 кг.

Де застосовується

Вузол ставлять як опору гладкого вала, ходового гвинта або вала зі шківом на верстатах, 3D-принтерах і конвеєрах. Корпус на лапах зручний там, де вал проходить уздовж плити або профілю: лапи кріпляться до поверхні, а вал проходить над нею на висоті осі. Для гвинта ШВП з боку двигуна, де потрібна точна осьова фіксація, ставлять опору BK12 з парою упорних підшипників, а вузол KP підходить для валів без точної осьової фіксації.

Рекомендації з встановлення

Закріпіть корпус на плиті, не затягуючи гвинти до кінця, вставте вал і виставте вузол по осі, потім затягніть гвинти лап. Стопорні гвинти внутрішнього кільця затягуйте після остаточного вивіряння вала, на валу під гвинтом зручно зробити лиску. Якщо вал стоїть на двох вузлах, виставте їх по одній осі, щоб вал обертався рукою без тугих місць.
