Фланцевий підшипник KFL000 10 мм для верстата ЧПУ

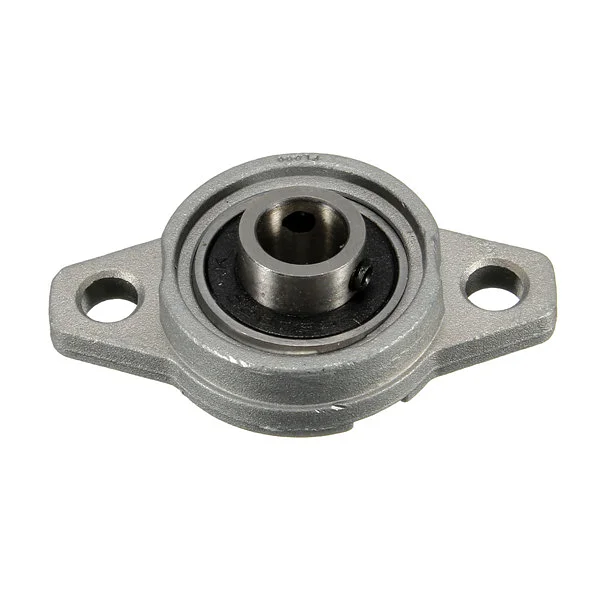

KFL000 це фланцевий підшипниковий вузол для вала діаметром 10 мм. Литий фланець витягнутої форми з двома отворами кріпиться гвинтами до стінки або плити, через яку проходить вал. Усередині стоїть закритий кульковий підшипник з ущільненнями з двох боків.

Як влаштований вузол

Зовнішнє кільце підшипника має сферичну поверхню і сидить у сферичному гнізді фланця. Тому підшипник повертається в корпусі і сам стає по осі вала, якщо стінка і вал трохи перекошені. Внутрішнє кільце подовжене, у ньому стопорні гвинти, які притискають кільце до вала. Ущільнення закривають підшипник від пилу і утримують мастило.

Фланець чи корпус на лапах

Фланцевий вузол кріпиться до площини, перпендикулярної осі вала: до торцевої плити осі, стінки корпусу або кронштейна. Вузол на лапах серії KP кріпиться до площини вздовж вала. Фланець з двома отворами займає мало місця по ширині і підходить для тонких стінок і вузьких торців профілю.

Де застосовується

Вузол ставлять як опору гладкого вала, ходового гвинта або вала зі шківом на верстатах, 3D-принтерах і конвеєрах. Для гвинта ШВП з боку двигуна, де потрібна точна осьова фіксація, ставлять опору FK12 або BK12 з парою упорних підшипників, а вузол KFL підходить для валів без точної осьової фіксації.

Рекомендації з встановлення

Отвір у стінці під фланець робіть із зазором навколо вала. Закріпіть фланець, не затягуючи гвинти до кінця, вставте вал, виставте вузол по осі і затягніть гвинти. Стопорні гвинти внутрішнього кільця затягуйте після остаточного вивіряння, на валу під гвинтом зручно зробити лиску. Вал на двох вузлах має обертатися рукою без тугих місць.
