Комплект NC Studio Classic на 3 осі: плата PCI, інтерфейсна плата і кабель для верстата ЧПУ

Комплект NC Studio Classic пов’язує комп’ютер із верстатом: плата PCI ставиться в комп’ютер, інтерфейсна плата в електрошафу верстата, кабель з’єднує їх. Керування йде з програми NC Studio.

Що таке NC Studio

NC Studio це програма керування верстатом для Windows. Комп’ютер із платою PCI розраховує траєкторію за керувальною програмою в G-коді та видає сигнали на інтерфейсну плату, до якої підключені драйвери осей, кінцевики й керування шпинделем. Комплект розрахований на 3 осі.

Комплектація

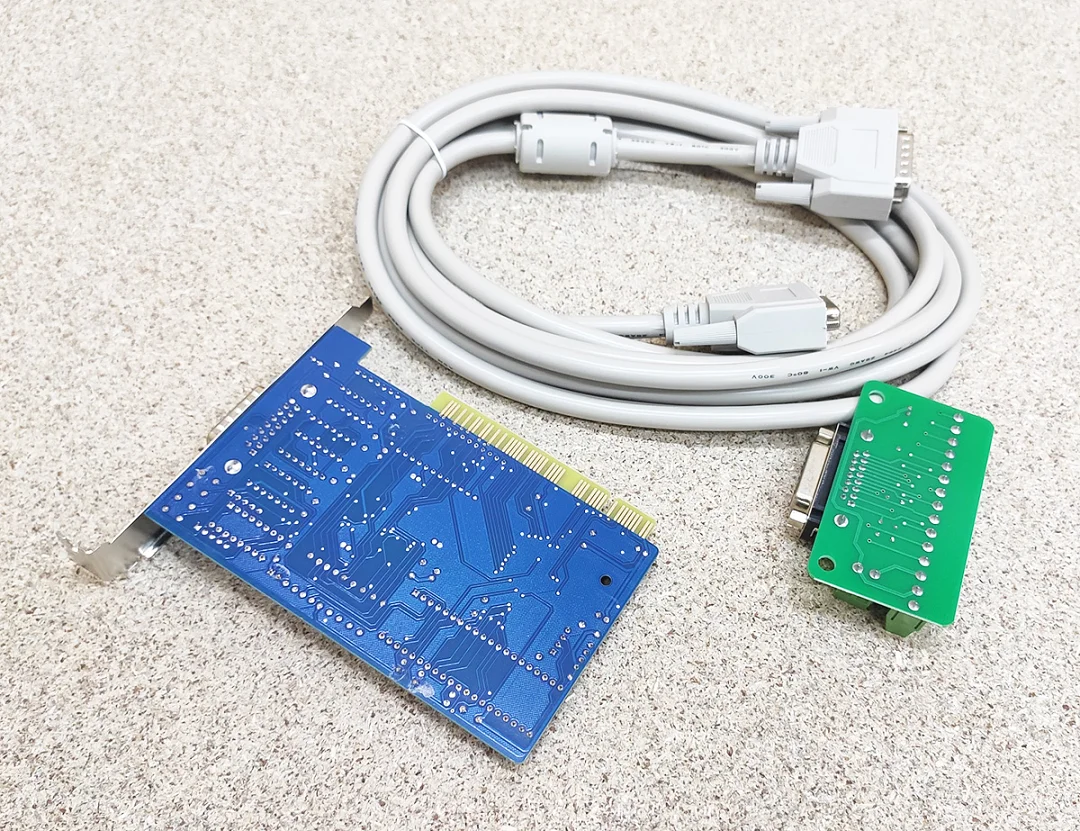

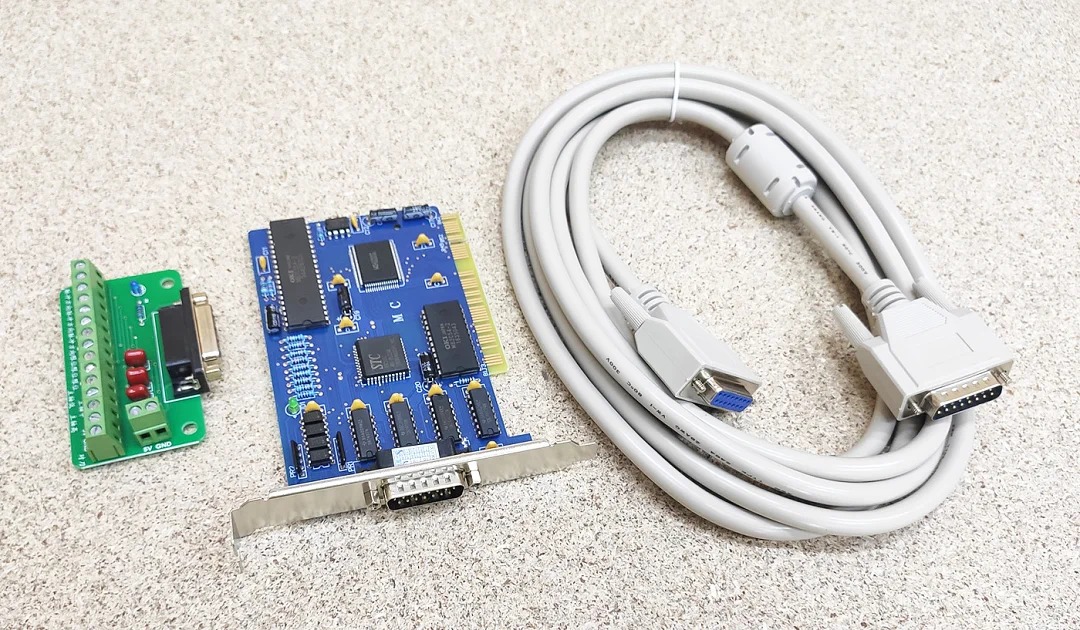

• Синя плата PCI з маркуванням «MC» і 15-контактним роз’ємом D-sub на планці.
• Зелена інтерфейсна плата з 15-контактним роз’ємом D-sub, гвинтовими клемами сигналів і клемами живлення 5V і GND.
• Сірий кабель із 15-контактними роз’ємами D-sub і феритовим кільцем.

Рекомендації зі встановлення

• Потрібен комп’ютер із вільним слотом PCI.
• Установіть програму NC Studio до встановлення плати в комп’ютер, тоді драйвер плати встановиться без повторного встановлення програми.
• Драйвери, кінцевики та шпиндель підключайте до інтерфейсної плати за схемою з документації комплекту.
• Кабель між платами прокладайте окремо від силових кабелів двигунів і шпинделя.
