Ручний насос змащення Y-8, 8 см³ за хід, для верстата ЧПУ

Ручний насос змащення Y-8 подає мастило в систему змащення верстата з ЧПУ. Бак вміщує 0,5 л мастила (500 см³), за один хід важеля насос видає в лінію 8 см³, і трубками через розподільники мастило доходить до кареток лінійних напрямних і гайок ходових гвинтів.

Що таке насос Y-8

Y-8 це ручний плунжерний насос з баком для мастила в одному корпусі. Кожен хід важеля дає одну відміряну порцію мастила, тому оператор змащує всі точки верстата з одного місця. Такі насоси ставлять на фрезерні верстати, оброблювальні центри, преси та інше обладнання з рідким змащенням.

Конструкція

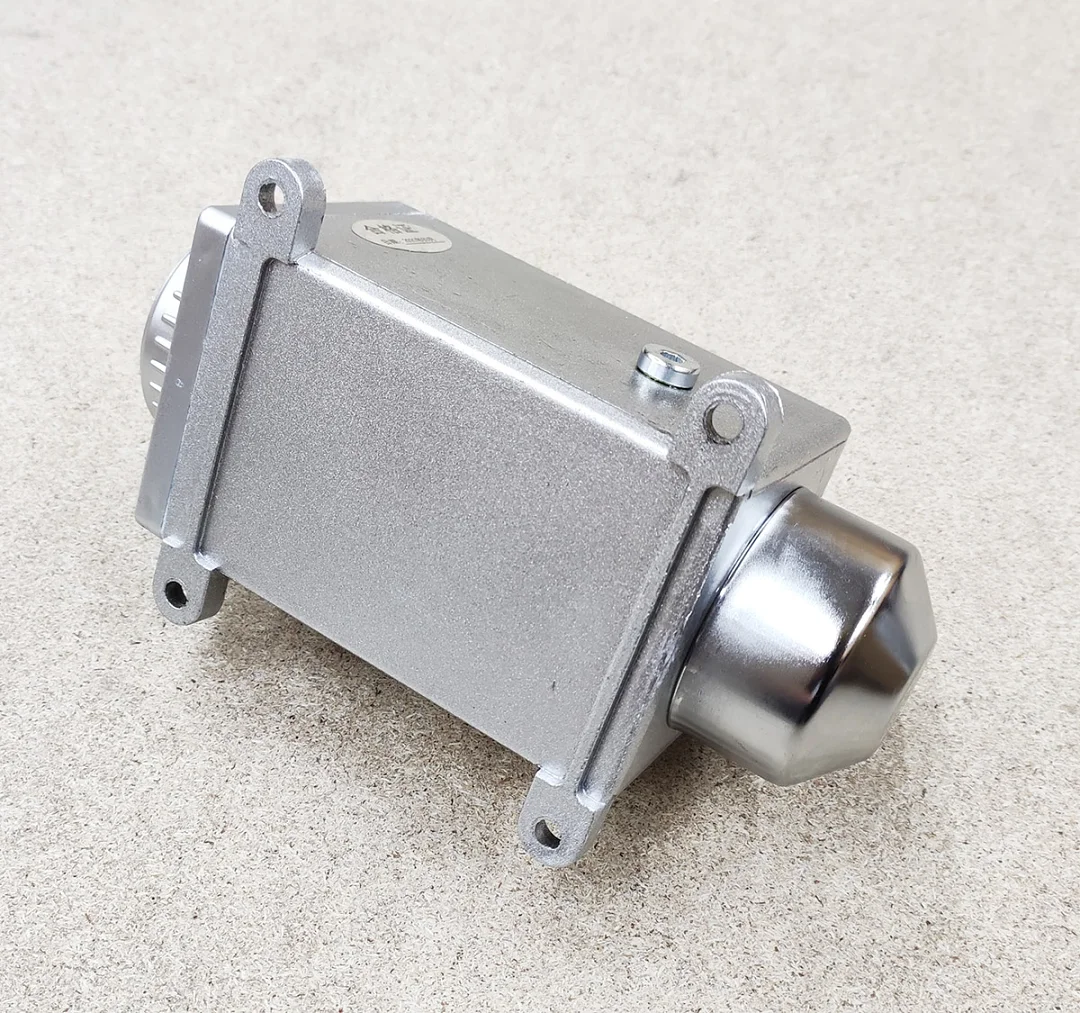

• Корпус з алюмінієвого лиття з чотирма вушками для кріплення гвинтами.

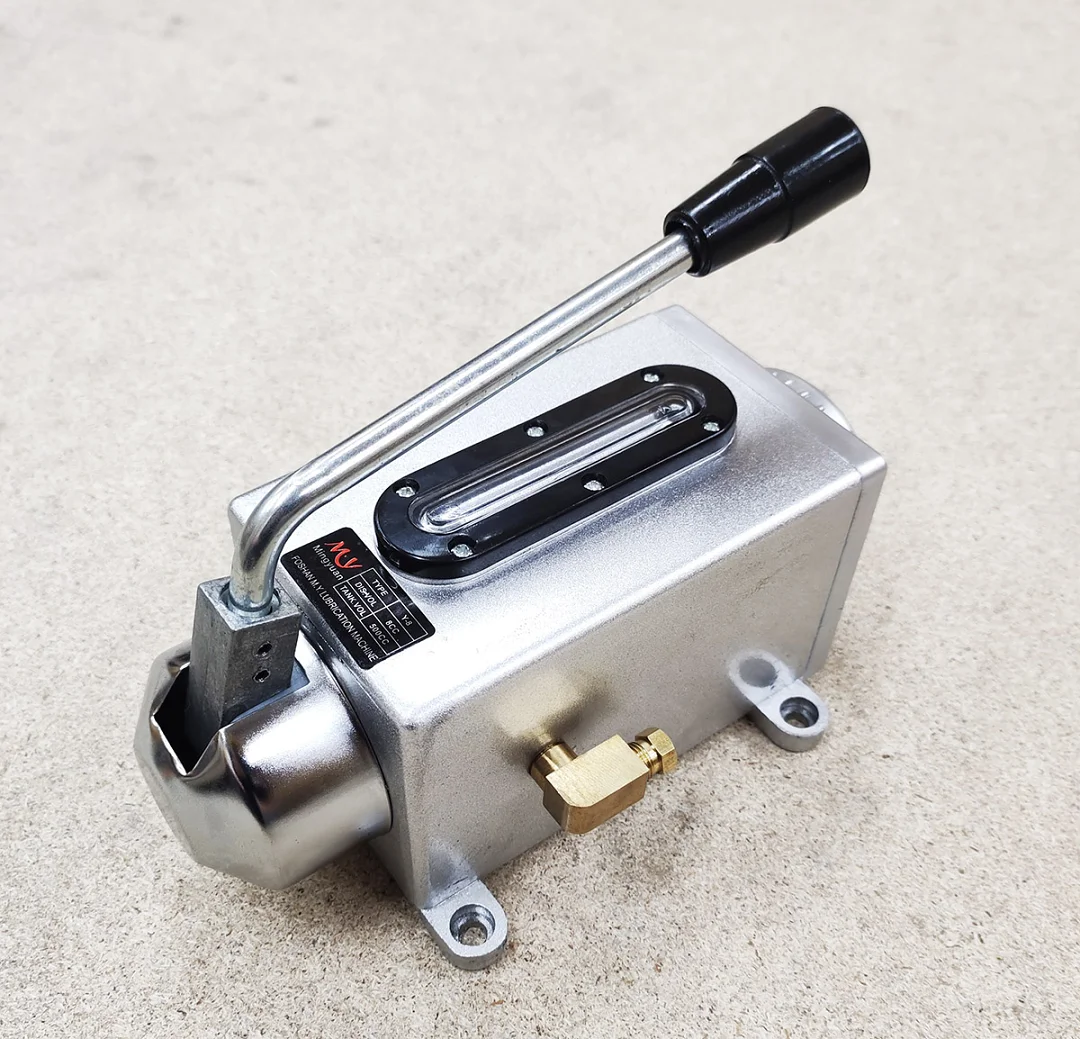

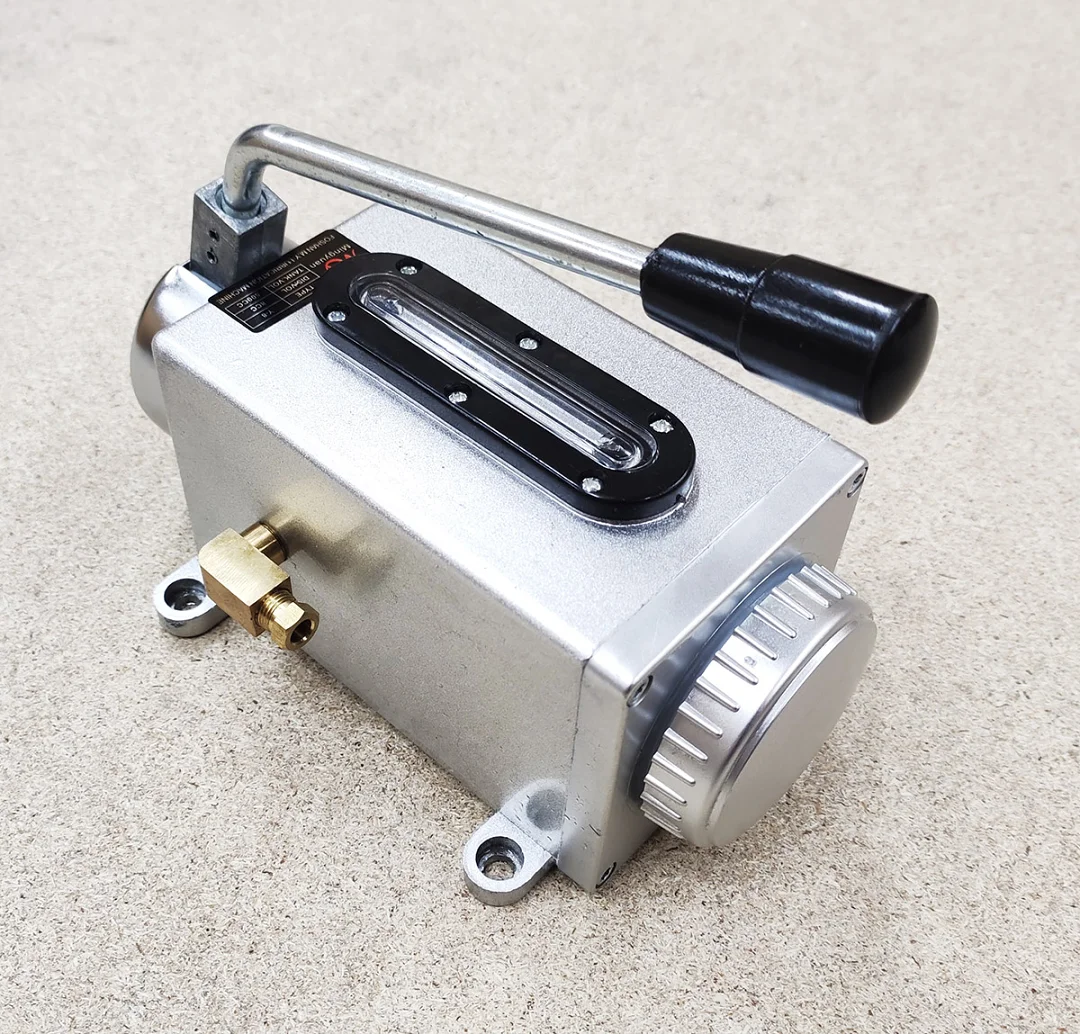

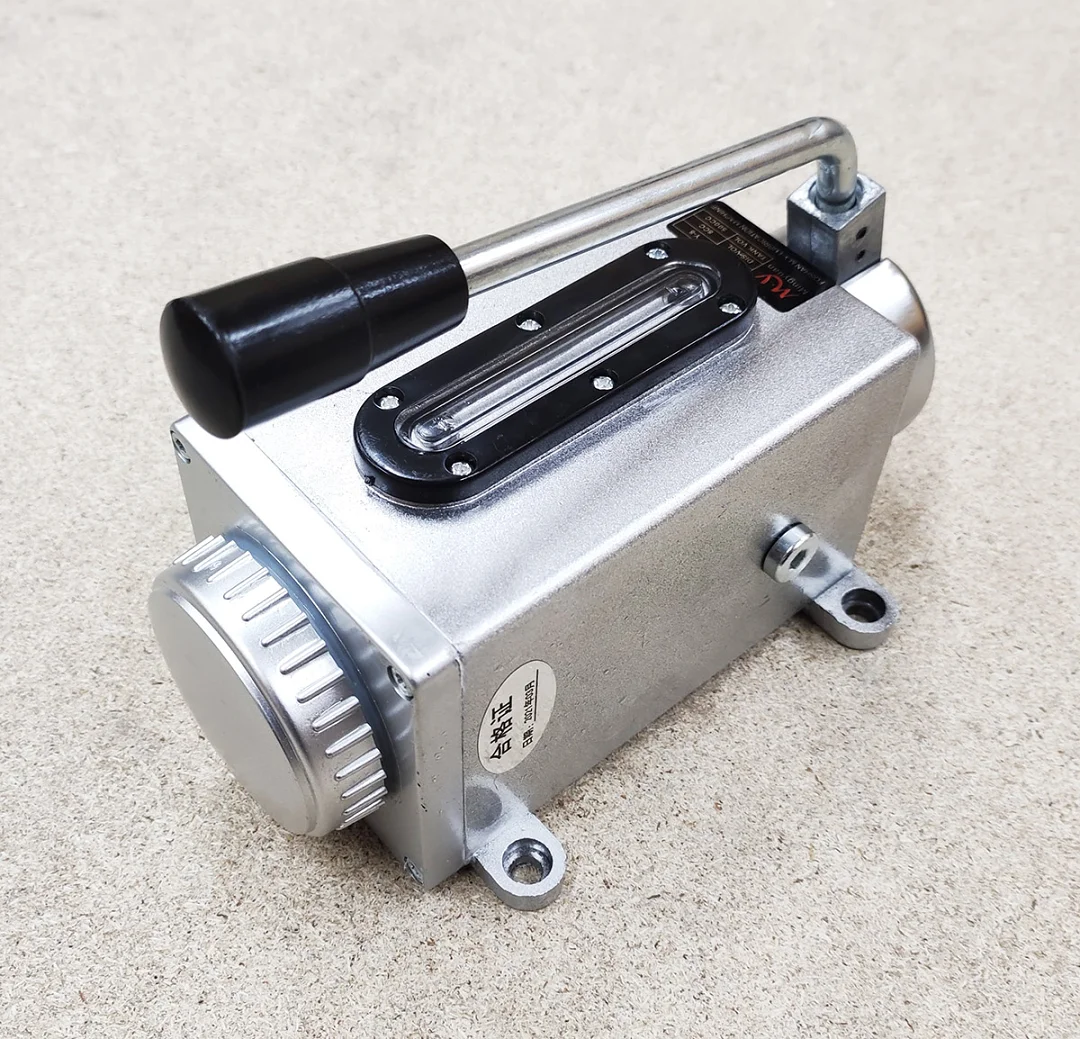

• Оглядове вікно зверху: у ньому видно рівень мастила в баку.

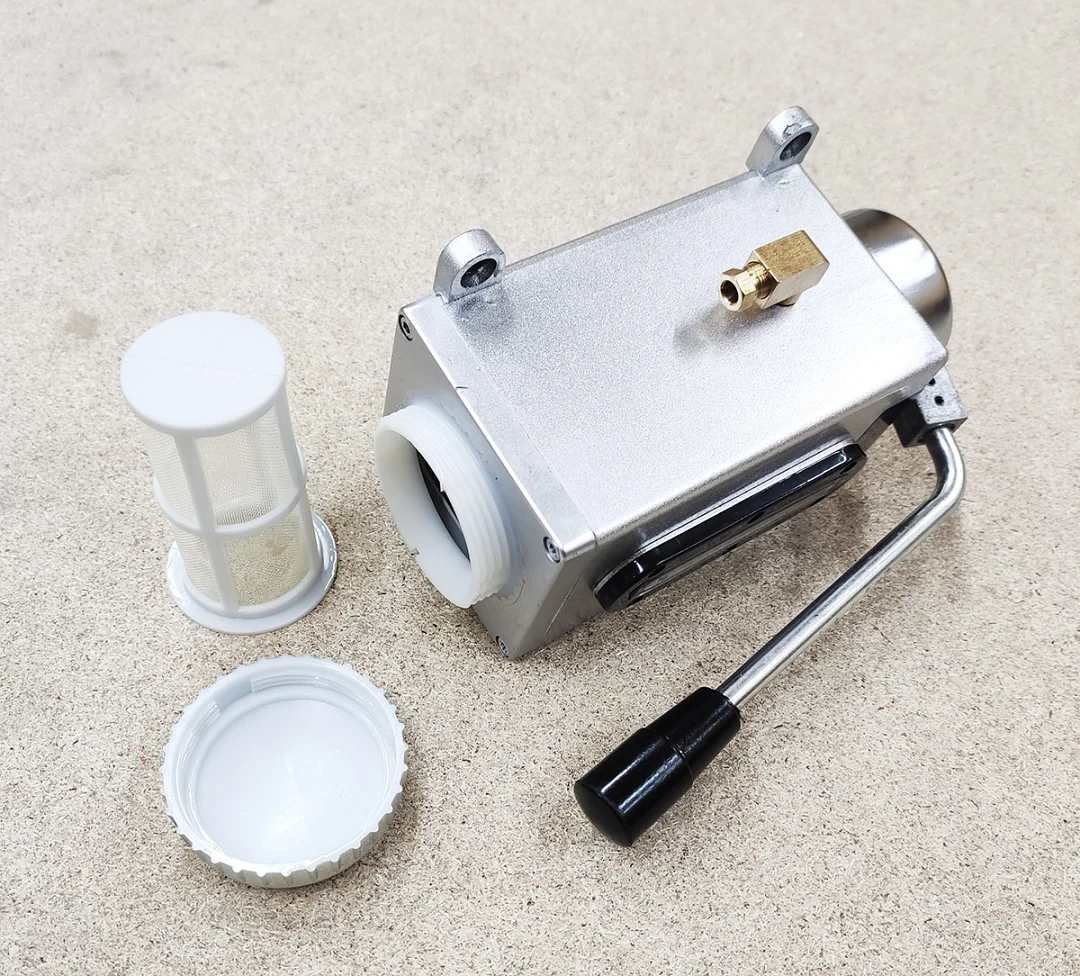

• Заливна горловина з рифленою різьбовою кришкою, у горловині стоїть знімний сітчастий фільтр.
• Металевий важіль з пластиковою рукояткою.

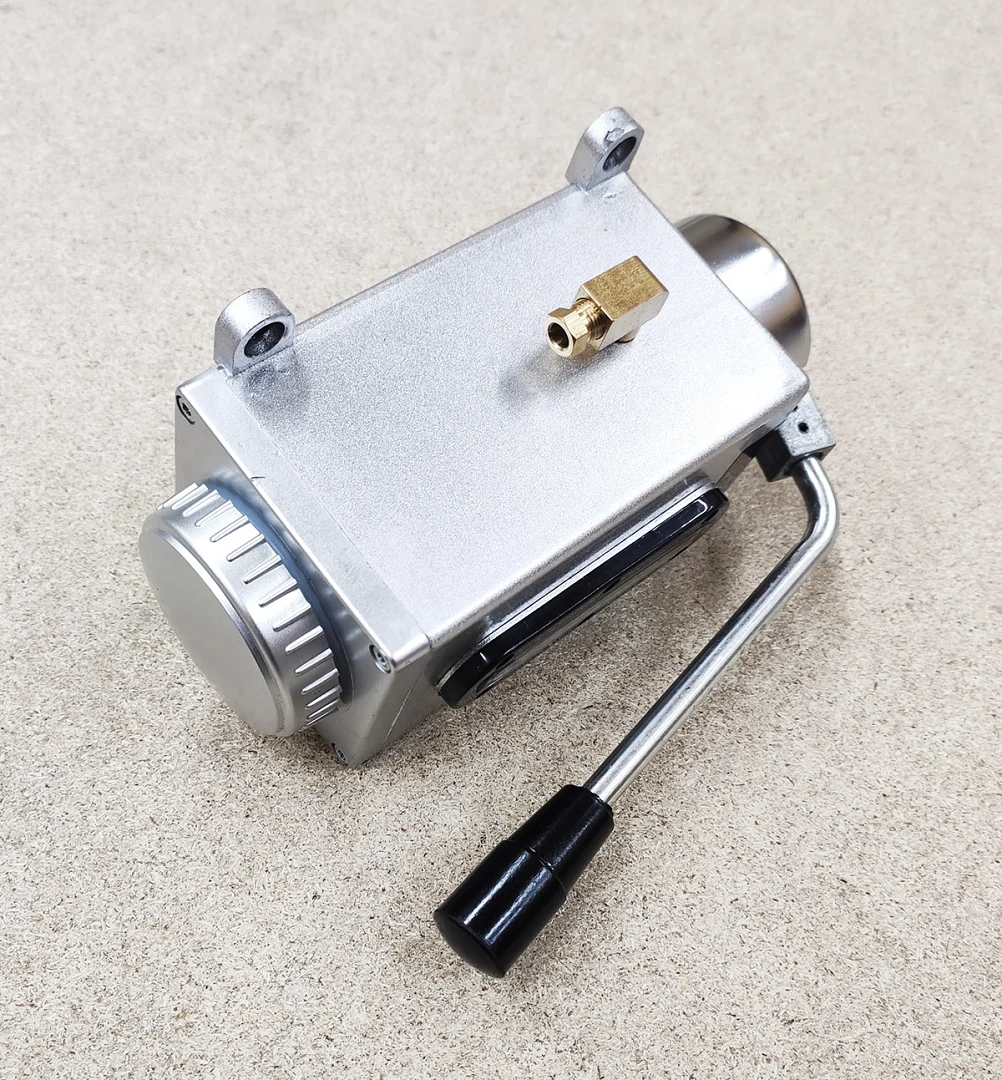

• Латунний кутовий штуцер виходу мастила.

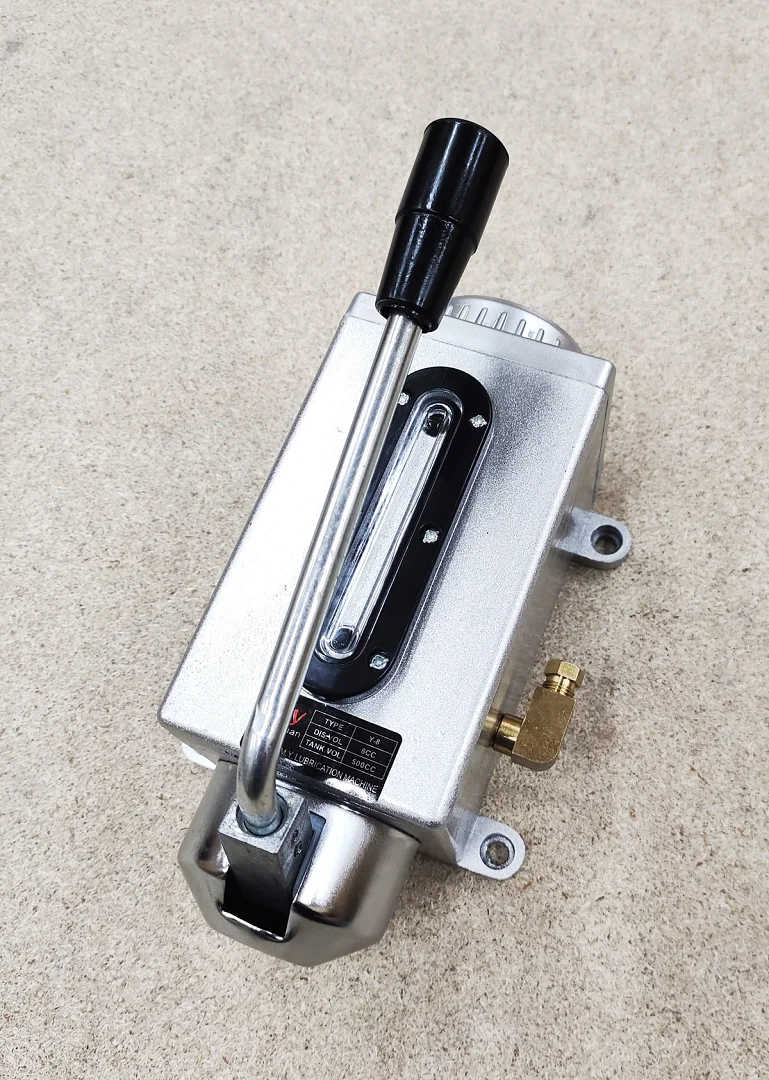

• Табличка на корпусі: тип Y-8, подача 8 см³ за хід (DIS.VOL 8CC), об’єм бака 500 см³ (TANK.VOL 500CC).

Де застосовують

• Змащення кареток лінійних напрямних і гайок ходових гвинтів фрезерних, токарних та інших верстатів з ЧПУ.
• Системи з латунними розподільниками, які ділять порцію мастила між кількома точками змащення.

Рекомендації

• Кріпіть насос за вушка так, щоб оглядове вікно було видно, а важіль був доступний оператору.
• Заливайте чисте мастило через горловину з фільтром: бруд разом з мастилом потрапляє в каретки і гвинти та прискорює їхнє зношування.
• Вихід насоса з’єднайте трубкою з входом розподільника, від виходів розподільника ведіть трубки до точок змащення.
• Після складання прокачайте систему важелем, доки мастило не з’явиться на всіх точках змащення.
• Як часто подавати мастило, вказують виробники напрямних і гвинтів у своїй документації.
• Доливайте мастило до того, як бак спорожніє, інакше насос подасть у лінію повітря.
