Ручной насос смазки Y-8 подаёт масло в систему смазки станка с ЧПУ. Бак вмещает 0,5 л масла (500 см³), за один ход рычага насос выдаёт в линию 8 см³, и по трубкам через распределители масло доходит до кареток линейных направляющих и гаек ходовых винтов.
Что такое насос Y-8
Y-8 это ручной плунжерный насос с баком для масла в одном корпусе. Каждый ход рычага даёт одну отмеренную порцию масла, поэтому оператор смазывает все точки станка из одного места. Такие насосы ставят на фрезерные станки, обрабатывающие центры, прессы и другое оборудование с жидкой смазкой.
Конструкция

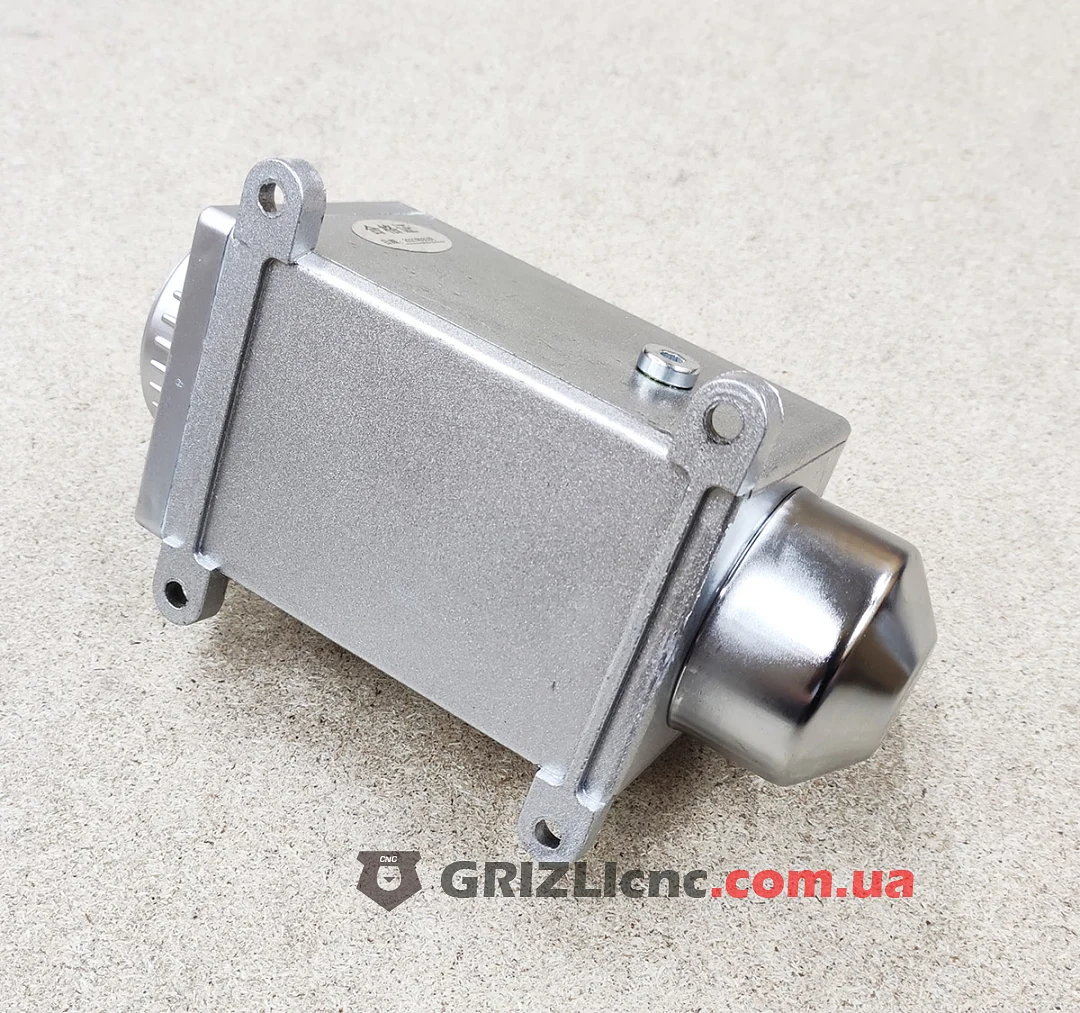

- Корпус из алюминиевого литья с четырьмя проушинами для крепления винтами.

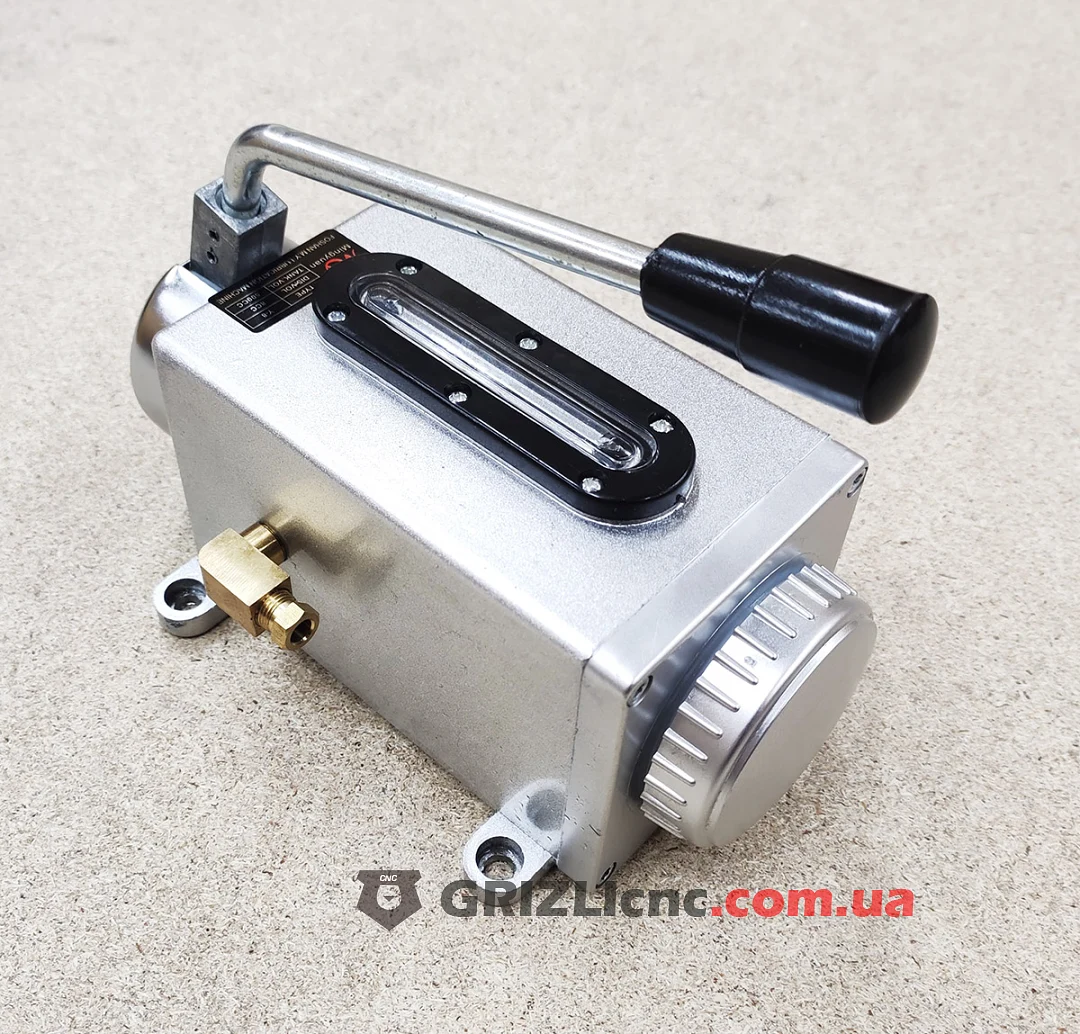

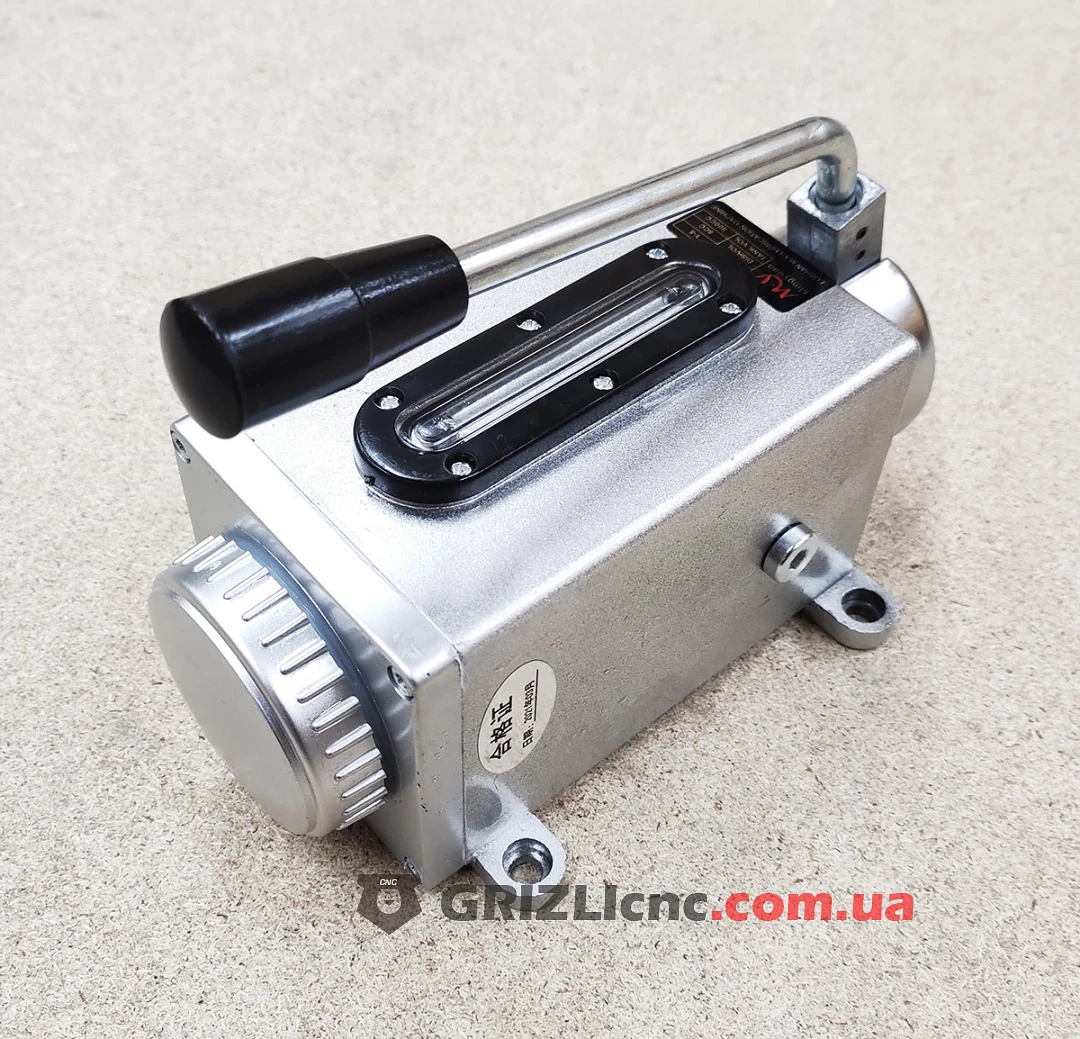

- Смотровое окно сверху: по нему видно уровень масла в баке.

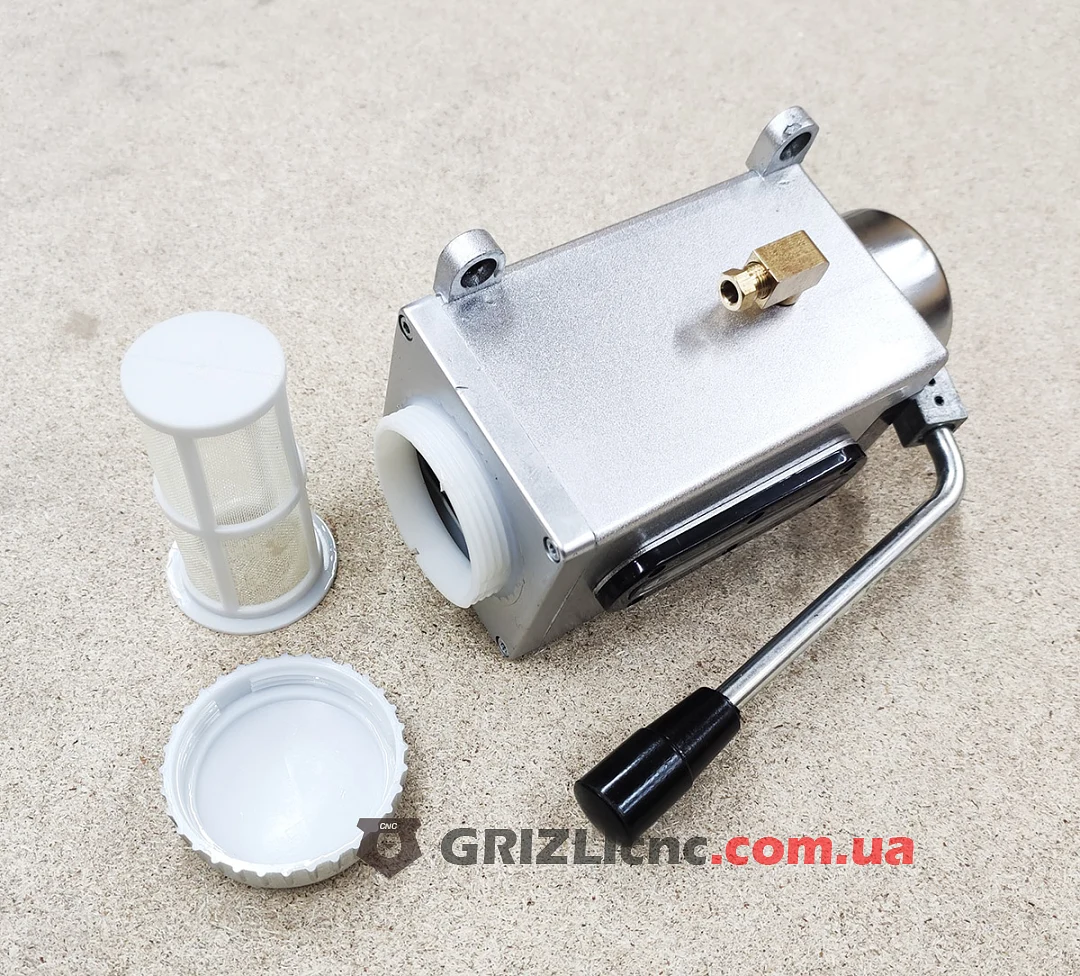

- Заливная горловина с рифлёной резьбовой крышкой, в горловине стоит съёмный сетчатый фильтр.
- Металлический рычаг с пластиковой рукояткой.

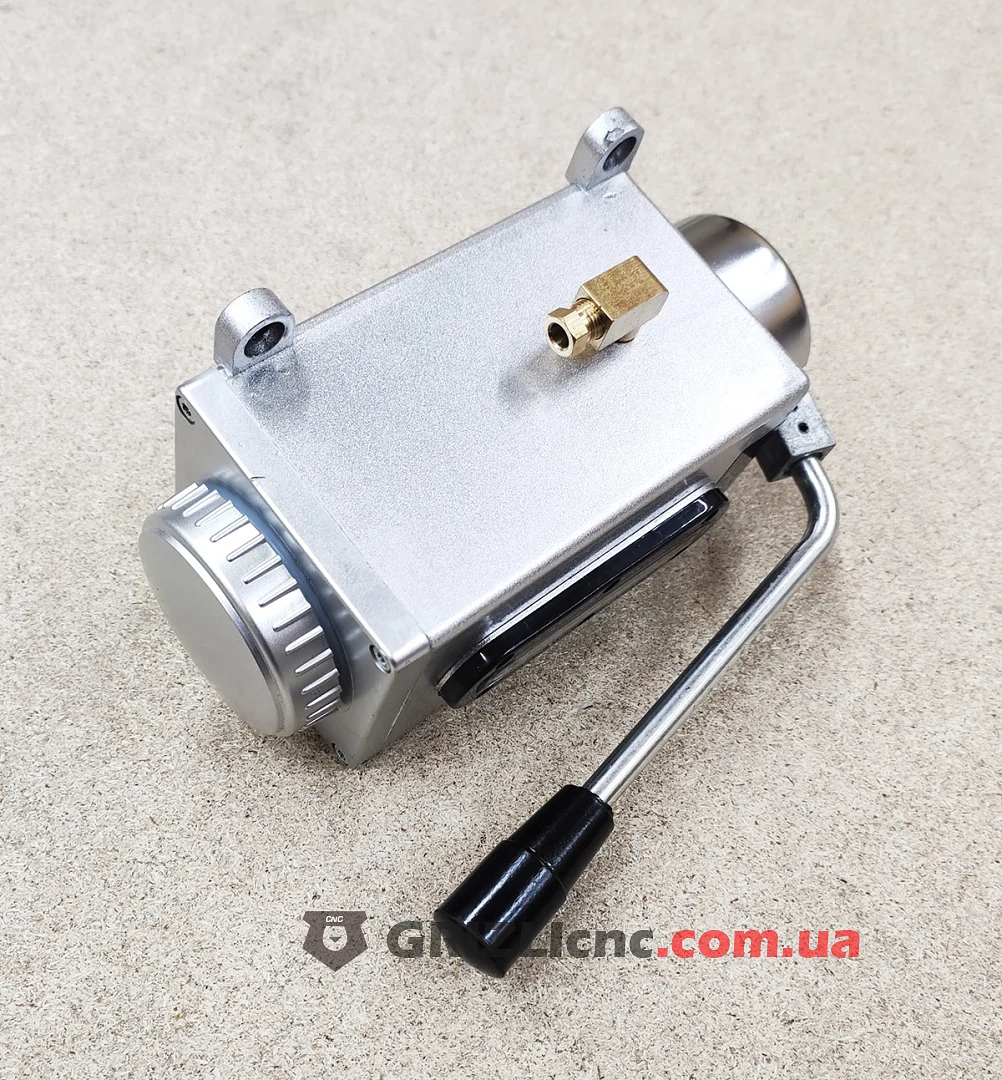

- Латунный угловой штуцер выхода масла.

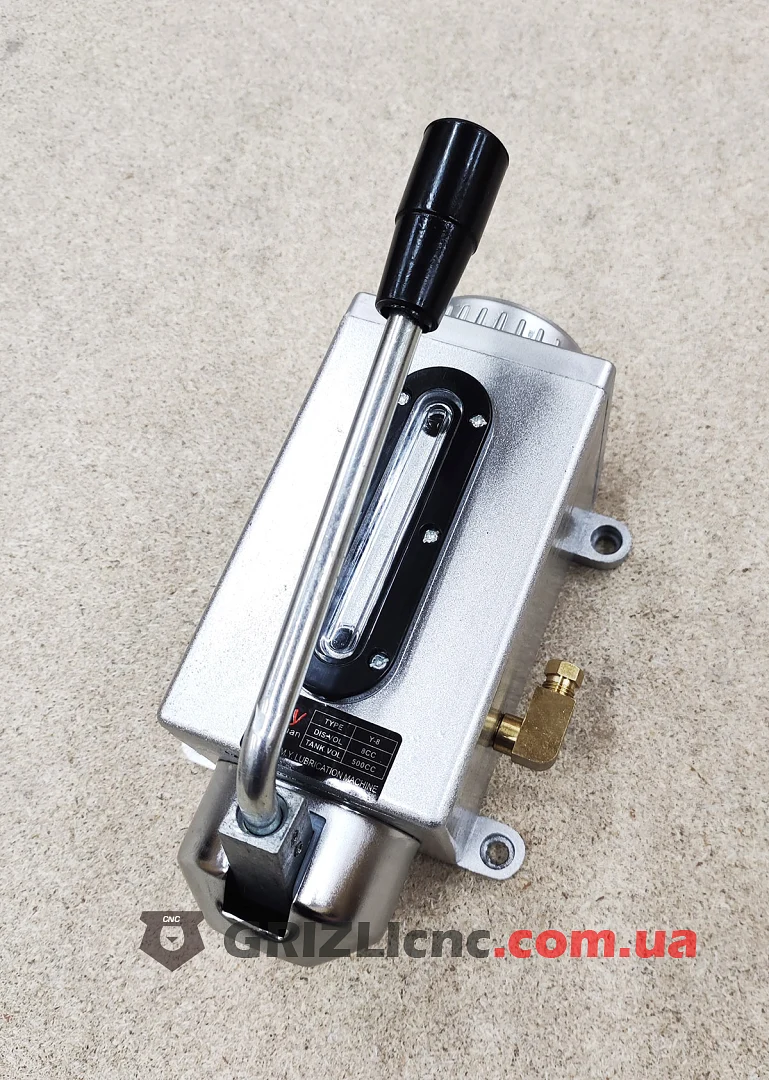

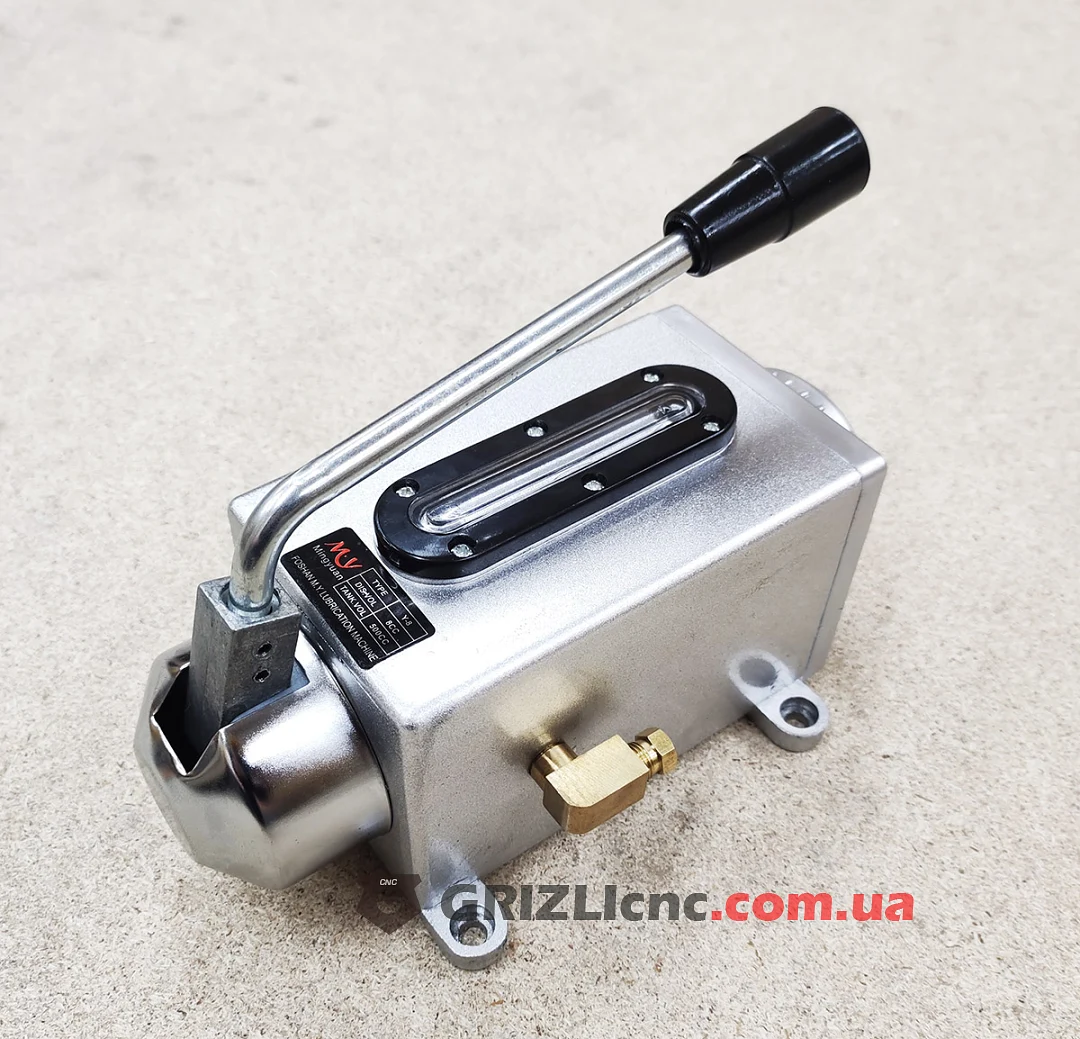

- Табличка на корпусе: тип Y-8, подача 8 см³ за ход (DIS.VOL 8CC), объём бака 500 см³ (TANK.VOL 500CC).
Где применяют
- Смазка кареток линейных направляющих и гаек ходовых винтов фрезерных, токарных и других станков с ЧПУ.
- Системы с латунными распределителями, которые делят порцию масла между несколькими точками смазки.
Рекомендации
- Крепите насос за проушины так, чтобы смотровое окно было видно, а рычаг был доступен оператору.
- Заливайте чистое масло через горловину с фильтром: грязь с маслом попадает в каретки и винты и ускоряет их износ.
- Выход насоса соедините трубкой со входом распределителя, от выходов распределителя ведите трубки к точкам смазки.
- После сборки прокачайте систему рычагом, пока масло не появится на всех точках смазки.
- Как часто подавать масло, указывают производители направляющих и винтов в своей документации.
- Доливайте масло до того, как бак опустеет, иначе насос подаст в линию воздух.
